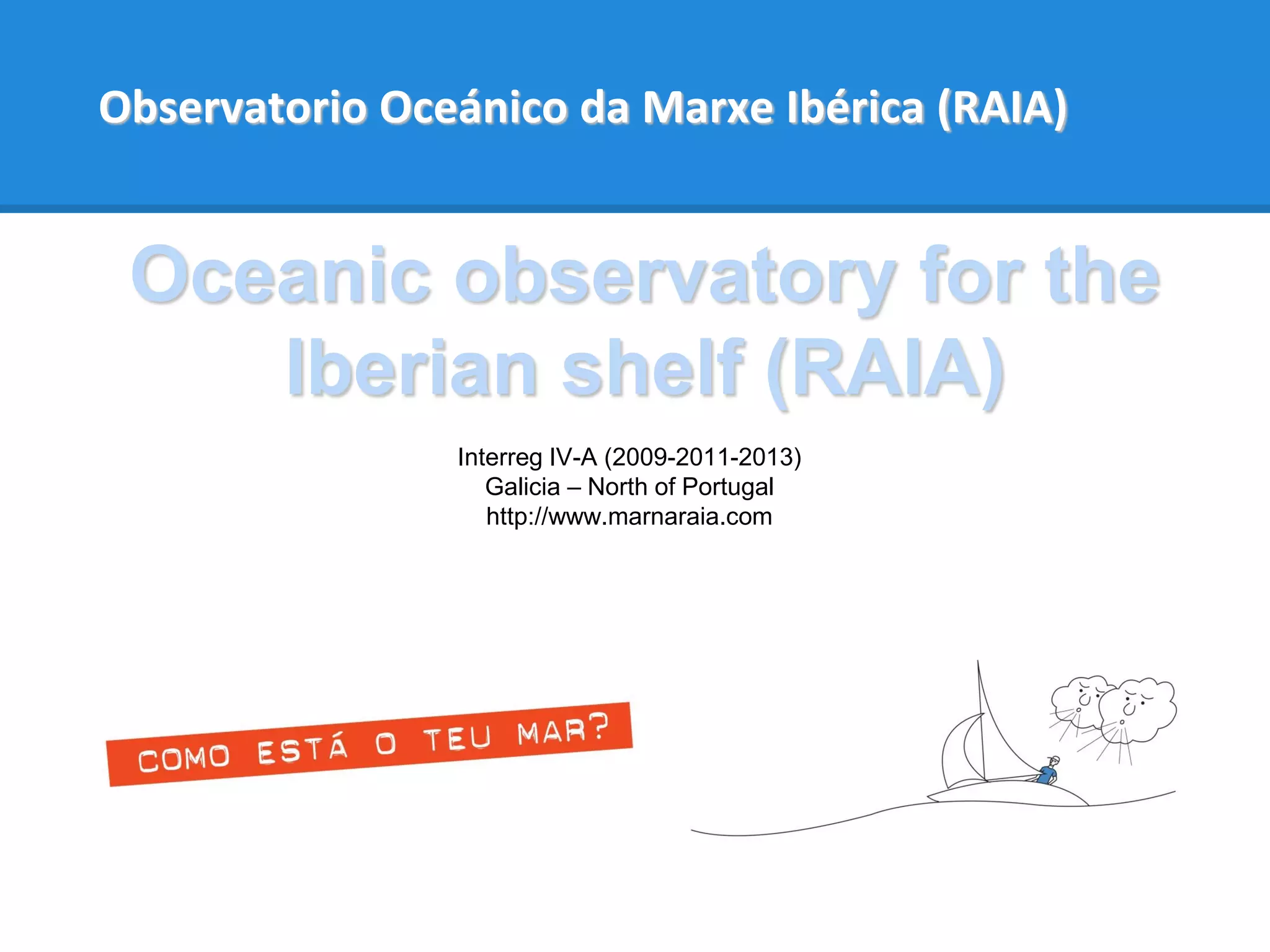

1. Observatorio Oceánico da Marxe Ibérica (RAIA)
Interreg IV-A (2009-2011-2013)
Galicia – North of Portugal
http://www.marnaraia.com
Oceanic observatory for the
Iberian shelf (RAIA)

2. Centro Tecnológico del Mar
Por un sector marítimo-pesquero
más sostenible y competitivo

3. Nuestro Patronato

4. Nuestra misión
Un sector marítimo
y pesquero
más competitivo
y sostenible
Cooperación interinstitucional e integración
interdisciplinar de los recursos marinos de
investigación y tecnología
Fortalecemos los vínculos entre las
instituciones implicadas en la
investigación y el desarrollo tecnológico
Fomentamos la
participación de las
empresas en actividades de
desarrollo e innovación
Somos una consultora de
referencia para los responsables
políticos y la industria del mar

5. Nuestra actividad
Gestión sostenible del medio y de los recursos
marinos
Gestión y coordinación de proyectos de I+D+I y
de Cooperación Internacional
Cambio climático y ecosistemas
marinos y litorales
Tecnologías marinas
Seguridad alimentaria
Gobernanza, marco regulatorio y
políticas públicas
Gestión de la innovación, divulgación y
transferencia de conocimiento

6. Nuestra actividad
Facturamos 25,5 millones de
euros por servicios desde 2004
Ejecutamos cerca de 400 proyectos
por valor de 16,5 millones de euros
en los últimos ocho años

7. Nuestro personal
En CETMAR trabajan 54 profesionales, de los que 28 son
personal de plantilla
Nueve de cada diez trabajadores son titulados
superiores
Uno de cada cinco trabajadores es doctor

8. CETMAR en el mundo
Trabajamos a nivel nacional, europeo e internacional y
cooperamos en la gestión y desarrollo de la pesca
artesanal y la acuicultura rural en más de 35 países

9. Trabajamos a nivel regional,
nacional y europeo en sistemas
de monitorización ambiental
marina y en el desarrollo de
soluciones tecnológicas
asociadas.
UNIDAD DE TECNOLOGÍAS MARINAS

10. Observatorio Oceánico da Marxe Ibérica (RAIA)
Interreg IV-A (2009-2011-2013)
Galicia – North of Portugal
http://www.marnaraia.com
Oceanic observatory for the
Iberian shelf (RAIA)

11. Observatorio Oceánico da Marxe Ibérica (RAIA)
• Improve the oceaninc observation at the Western
Iberian Peninsula in terms of meteorological,
oceanographical and water quality data. To that end,
5 new buoys have been located at the near-coast.
• Improve operational forecasting models;
hydrodynamic and biogeochemical.
• Prepare specific tools to end-users; harbors,
renewable energies, fishermen, tourism, etc
• Build up a new operational server
www.marnaraia.com where all the oceanographic
information of the Iberian West Coast will be served
to the community.

12. Observatorio Oceánico da Marxe Ibérica (RAIA)
• Portugal
– Instituto Hidrográfico (IH)
– Universidade de Porto (UP); INEGI, INESCP,
FEUP, FCUP
– Universidade de Aveiro (UA)
– CIIMAR (Porto)
• Galicia
– Instituto Español de Oceanografía (IEO)
– Universidade de Vigo (UVigo)
– Intecmar
– CETMAR
– Instituto de Investigaciones Mariñas (IIM-CSIC)
– Consellería de Medio Ambiente. MeteoGalicia.
(Lead partner)
Operational
ScienceTechnological
End-usersOthers coming…
Puertos del Estado
CESGA
Universities (Algarve, Univ. Coruña, Univ. Santiago)

13. Observaciones in-situ
Environmental DATA:
wind, temperature, humidity, solar
radiation, sea temperature and salinity at
different levels, currents, as well as oxygen
and chlorophyll concentrations.
Same validation methods, time acquisition
periods (10 min) and data quality.
New Calibration Laboratory (T,C,P)
Termosalinómetro from Navaz

14. HF Radar

15. Observatorio Oceánico da Marxe Ibérica (RAIA)
• Buoys at A Guarda and Ons designed and built at Galicia. Made to
fit. (GOFUVI- U. Vigo)
• Buoy at Leixoes (Porto) for renewable energy measurements (eolic
off-shore).
• Open source Datalogger
Leviathan A1.
• Waves height sensor.

16. PSE PROMARES- SUBPROYECTO VACCA (2009-2011)
PROYECTO INNODRAVAL (2011-2013- INNPACTO)
PROYECTO VIXIA (2014-2015: CONNECTA PEMES)
AUV MANATI (2009 -2014)
Componentes simples Fácil mantenimiento
Estructura modular Alta versatilidad
Software libre  sin licencias

17. AUV MANATI (2009 -2014)

18. AUV MANATI (2009 -2014)

19. AUV MANATI (2009 -2014)

20. Observatorio Oceánico da Marxe Ibérica (RAIA)
30m
5 Km
30m
Regional scale
Local scales
Harbors
Forecasting models: Nesting
Waves
Mareas
Currents
Waves
Currents
Water quality
Coruña
Vigo
Viana
Leixoes

21. Observatorio Oceánico da Marxe Ibérica (RAIA)
• Both, observations and model forecasts,
available through the web site. Real time data
from buoys are shown every 10 min. Same
criteria for data acquisition.
• Model and observational data are supplied on
other operational useful formats through web
based access and THREDDS server.
• Development of new data services
Data dissemination

22. 25
Clients
SensorsServices
Modelos
Raw
DataRaw
Data
Raw
DataRaw
Data
netCDF
v.1.4
netCDF
v.1.4
Cliente
WMS
Cliente
… ???
Google
Earth
Storeddata
Catálogo
WMS
Modelo
Model
Model
THREDDS
Publish
Find
Bind
???
…
WFS
FTP
Base de
Dados
WCS SOS
OPeNDAP
Data dissemination

23. Products for end users

24. Observatorio Oceánico da Marxe Ibérica (RAIA)
Envío por mail a los patrones
mayores y puertos
deportivos

25. Water temperature at beaches

26. ARCOPOL: Gestión de vertidos accidentales de
hidrocarburos y SNPP en el medio marino
HERRAMIENTAS PARA LA GESTIÓN DE UNA EMERGENCIA
• Mejora de sistemas de predicción
y observación.
– Modelización de derivas y
comportamiento de los
contaminantes en el medio
marino.
– Modelización de nubes tóxicas.
– Estación meteorológica portátil
para situaciones de emergencia.
• Gestión de datos e información de
diferentes fuentes.
– Protocols and guidelines
– Web tool
• Herramienta de Riesgo Dinámico

27. ARCOPOL: Gestión de vertidos accidentales de
hidrocarburos y SNPP en el medio marino

28. Si quieres saber más
Unidad de Tecnologías del Mar
Ana Almécija aalmecija@cetmar.org Ignacio González igonzalez@cetmar.org
Pablo Álvarez palvarez@cetmar.org Abigail Buceta abuceta@cetmar.org
Belén Martín bmiguez@cetmar.org Silvia Torres storres@cetmar.org
