El documento describe diferentes tipos de puertos y ranuras encontrados en las placas base de las computadoras. Menciona puertos como USB, HDMI, VGA, entre otros, así como ranuras como PCI, AGP y PCMCIA que permiten expandir las capacidades de la máquina a través de tarjetas de expansión. Explica brevemente el propósito y características de cada uno.
2. .
Que es un puerto
En la informática, un puerto es una forma genérica de denominar a
una interfaz a través de la cual los diferentes tipos de datos se pueden enviar
y recibir. Dicha interfaz puede ser de tipo físico, o puede ser a nivel
de software (por ejemplo, los puertos que permiten la transmisión de datos
entre diferentes ordenadores) (ver más abajo para más detalles), en cuyo
caso se usa frecuentemente el término puerto lógico.
3. .

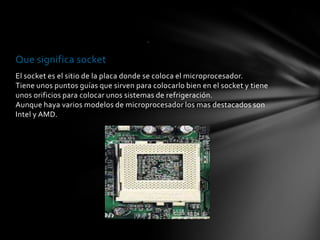

Que significa socket
El socket es el sitio de la placa donde se coloca el microprocesador.
Tiene unos puntos guías que sirven para colocarlo bien en el socket y tiene
unos orificios para colocar unos sistemas de refrigeración.
Aunque haya varios modelos de microprocesador los mas destacados son
Intel y AMD.

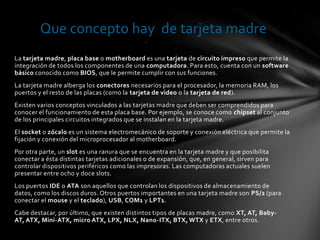

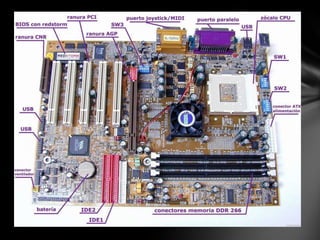

4. Que concepto hay de tarjeta madre
.
La tarjeta madre, placa base o motherboard es una tarjeta de circuito impreso que permite la
integración de todos los componentes de una computadora. Para esto, cuenta con un software
básico conocido como BIOS, que le permite cumplir con sus funciones.
La tarjeta madre alberga los conectores necesarios para el procesador, la memoria RAM, los
puertos y el resto de las placas (como la tarjeta de video o la tarjeta de red).
Existen varios conceptos vinculados a las tarjetas madre que deben ser comprendidos para
conocer el funcionamiento de esta placa base. Por ejemplo, se conoce como chipset al conjunto
de los principales circuitos integrados que se instalan en la tarjeta madre.
El socket o zócalo es un sistema electromecánico de soporte y conexión eléctrica que permite la
fijación y conexión del microprocesador al motherboard.
Por otra parte, un slot es una ranura que se encuentra en la tarjeta madre y que posibilita
conectar a ésta distintas tarjetas adicionales o de expansión, que, en general, sirven para
controlar dispositivos periféricos como las impresoras. Las computadoras actuales suelen
presentar entre ocho y doce slots.
Los puertos IDE o ATA son aquellos que controlan los dispositivos de almacenamiento de
datos, como los discos duros. Otros puertos importantes en una tarjeta madre son PS/2 (para
conectar el mouse y el teclado), USB, COM1 y LPT1.
Cabe destacar, por último, que existen distintos tipos de placas madre, como XT, AT, Baby-
AT, ATX, Mini-ATX, micro ATX, LPX, NLX, Nano-ITX, BTX, WTX y ETX, entre otros.
6. .

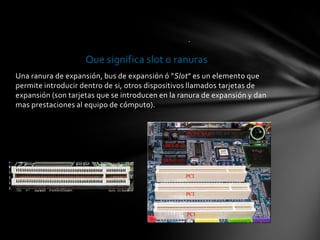

Que significa slot o ranuras
Una ranura de expansión, bus de expansión ó "Slot" es un elemento que
permite introducir dentro de si, otros dispositivos llamados tarjetas de
expansión (son tarjetas que se introducen en la ranura de expansión y dan
mas prestaciones al equipo de cómputo).
7. .
.

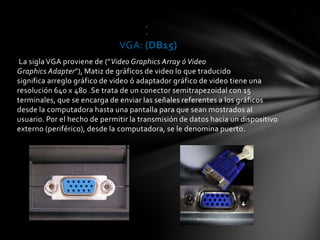

VGA: (DB15)
La sigla VGA proviene de ("Video Graphics Array ó Video
Graphics Adapter"), Matiz de gráficos de video lo que traducido
significa arreglo gráfico de video ó adaptador gráfico de video tiene una
resolución 640 x 480 .Se trata de un conector semitrapezoidal con 15
terminales, que se encarga de enviar las señales referentes a los gráficos
desde la computadora hasta una pantalla para que sean mostrados al
usuario. Por el hecho de permitir la transmisión de datos hacia un dispositivo
externo (periférico), desde la computadora, se le denomina puerto.
8. .

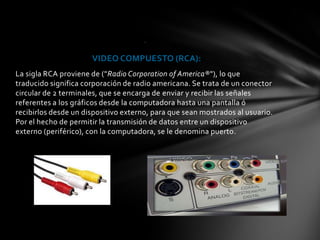

VIDEO COMPUESTO (RCA):
La sigla RCA proviene de ("Radio Corporation of America®"), lo que
traducido significa corporación de radio americana. Se trata de un conector
circular de 2 terminales, que se encarga de enviar y recibir las señales
referentes a los gráficos desde la computadora hasta una pantalla ó
recibirlos desde un dispositivo externo, para que sean mostrados al usuario.
Por el hecho de permitir la transmisión de datos entre un dispositivo
externo (periférico), con la computadora, se le denomina puerto.
9. .
S-VIDEO:
La sigla S-video Separated-Video/Super proviene de ("Simple-video"), lo que
traducido significa video simple. Se trata de un conector circular de 4
terminales, que se encarga de enviar las señales referentes a los gráficos
desde la computadora hasta una pantalla para que sean mostrados al
usuario . Por el hecho de permitir la transmisión de datos hacia un
dispositivo externo (periférico), desde la computadora, se le denomina
puerto.

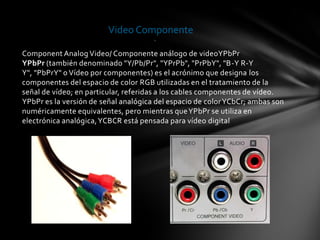

10. Video Componente
.
Component Analog Video/ Componente análogo de videoYPbPr
YPbPr (también denominado "Y/Pb/Pr", "YPrPb", "PrPbY", "B-Y R-Y
Y", "PbPrY" o Vídeo por componentes) es el acrónimo que designa los
componentes del espacio de color RGB utilizadas en el tratamiento de la
señal de vídeo; en particular, referidas a los cables componentes de vídeo.
YPbPr es la versión de señal analógica del espacio de color YCbCr; ambas son
numéricamente equivalentes, pero mientras que YPbPr se utiliza en
electrónica analógica, YCBCR está pensada para vídeo digital

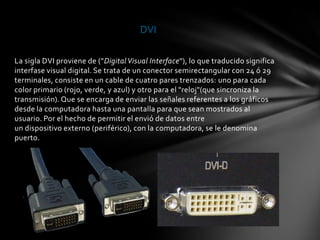

11. DVI
La sigla DVI proviene de ("Digital Visual Interface"), lo que traducido significa
interfase visual digital. Se trata de un conector semirectangular con 24 ó 29
terminales, consiste en un cable de cuatro pares trenzados: uno para cada
color primario (rojo, verde, y azul) y otro para el "reloj"(que sincroniza la
transmisión). Que se encarga de enviar las señales referentes a los gráficos
desde la computadora hasta una pantalla para que sean mostrados al
usuario. Por el hecho de permitir el envió de datos entre
un dispositivo externo (periférico), con la computadora, se le denomina
puerto.

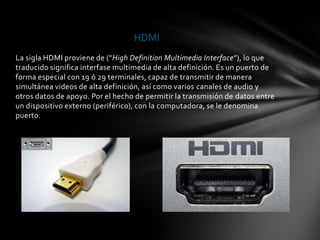

12. HDMI
La sigla HDMI proviene de ("High Definition Multimedia Interface"), lo que
traducido significa interfase multimedia de alta definición. Es un puerto de
forma especial con 19 ó 29 terminales, capaz de transmitir de manera
simultánea videos de alta definición, así como varios canales de audio y
otros datos de apoyo. Por el hecho de permitir la transmisión de datos entre
un dispositivo externo (periférico), con la computadora, se le denomina
puerto.

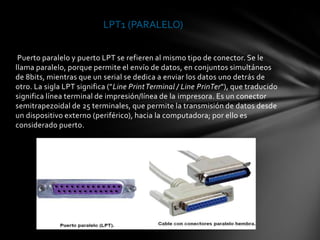

13. LPT1 (PARALELO)
Puerto paralelo y puerto LPT se refieren al mismo tipo de conector. Se le
llama paralelo, porque permite el envío de datos, en conjuntos simultáneos
de 8bits, mientras que un serial se dedica a enviar los datos uno detrás de
otro. La sigla LPT significa ("Line Print Terminal / Line PrinTer"), que traducido
significa línea terminal de impresión/línea de la impresora. Es un conector
semitrapezoidal de 25 terminales, que permite la transmisión de datos desde
un dispositivo externo (periférico), hacia la computadora; por ello es
considerado puerto.

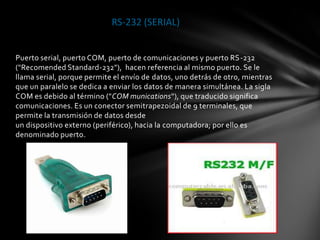

14. RS-232 (SERIAL)
Puerto serial, puerto COM, puerto de comunicaciones y puerto RS-232
("Recomended Standard-232"), hacen referencia al mismo puerto. Se le
llama serial, porque permite el envío de datos, uno detrás de otro, mientras
que un paralelo se dedica a enviar los datos de manera simultánea. La sigla
COM es debido al término ("COM munications"), que traducido significa
comunicaciones. Es un conector semitrapezoidal de 9 terminales, que
permite la transmisión de datos desde
un dispositivo externo (periférico), hacia la computadora; por ello es
denominado puerto.
15. USB 2.0
USB 2. 0Universal Serial Bus / Bus Universal en Serie Alta velocidad (2.0): es
un bus externo que soporta hasta 480 Mbits/s de transferencia de datos. Se trata de
una extensión del USB 1.1, por lo tanto utiliza los mismos cables y conectores, y es
compatible con éste el cable USB 2.0 dispone de cuatro líneas, un par para
datos, y otro par de alimentación.
16. USB 3.0
Es la segunda revisión importante de la Universal Serial Bus (USB) estándar
para la conectividad informática Universal Serial Bus / BusUniversal en
SerieSúper alta velocidad (3.0): Tiene unatasa de transferencia de hasta
4,8Gbit/s (600 MB/s). La velocidad delbus es diez veces más rápida que ladel
USB 2.0, debido a que hanincluido 5 contactos adicionales,desechando el
conector de fibraóptica propuesto inicialmente, y serácompatible con los
estándaresanteriores.

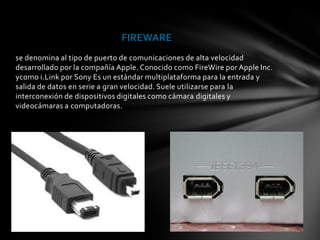

17. FIREWARE
se denomina al tipo de puerto de comunicaciones de alta velocidad
desarrollado por la compañía Apple. Conocido como FireWire por Apple Inc.
ycomo i.Link por Sony Es un estándar multiplataforma para la entrada y
salida de datos en serie a gran velocidad. Suele utilizarse para la
interconexión de dispositivos digitales como cámara digitales y
videocámaras a computadoras.

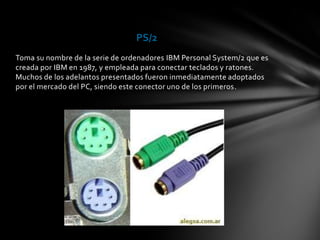

18. PS/2
Toma su nombre de la serie de ordenadores IBM Personal System/2 que es
creada por IBM en 1987, y empleada para conectar teclados y ratones.
Muchos de los adelantos presentados fueron inmediatamente adoptados
por el mercado del PC, siendo este conector uno de los primeros.

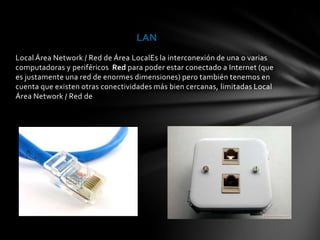

19. LAN
Local Área Network / Red de Área LocalEs la interconexión de una o varias
computadoras y periféricos Red para poder estar conectado a Internet (que
es justamente una red de enormes dimensiones) pero también tenemos en
cuenta que existen otras conectividades más bien cercanas, limitadas Local
Área Network / Red de

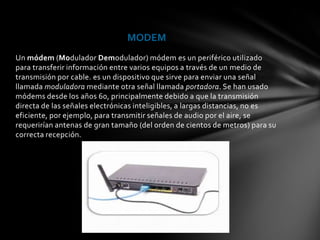

20. MODEM
Un módem (Modulador Demodulador) módem es un periférico utilizado
para transferir información entre varios equipos a través de un medio de
transmisión por cable. es un dispositivo que sirve para enviar una señal
llamada moduladora mediante otra señal llamada portadora. Se han usado
módems desde los años 60, principalmente debido a que la transmisión
directa de las señales electrónicas inteligibles, a largas distancias, no es
eficiente, por ejemplo, para transmitir señales de audio por el aire, se
requerirían antenas de gran tamaño (del orden de cientos de metros) para su
correcta recepción.
21. AUDIO 3.1
Consta de 4 altavoces: canal izquierdo y derecho , un central que emite
ambos canales simultáneamente, y otro para sub-graves.(subwoofer).

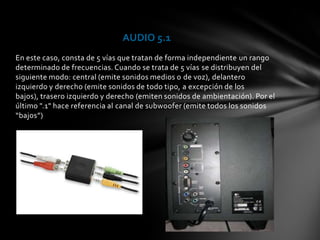

22. AUDIO 5.1
En este caso, consta de 5 vías que tratan de forma independiente un rango
determinado de frecuencias. Cuando se trata de 5 vías se distribuyen del
siguiente modo: central (emite sonidos medios o de voz), delantero
izquierdo y derecho (emite sonidos de todo tipo, a excepción de los
bajos), trasero izquierdo y derecho (emiten sonidos de ambientación). Por el
último ".1" hace referencia al canal de subwoofer (emite todos los sonidos
“bajos”)

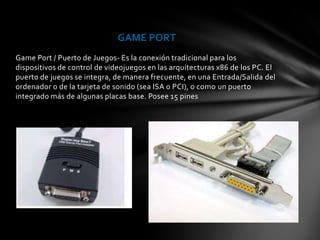

23. GAME PORT
Game Port / Puerto de Juegos- Es la conexión tradicional para los
dispositivos de control de videojuegos en las arquitecturas x86 de los PC. El
puerto de juegos se integra, de manera frecuente, en una Entrada/Salida del
ordenador o de la tarjeta de sonido (sea ISA o PCI), o como un puerto
integrado más de algunas placas base. Posee 15 pines

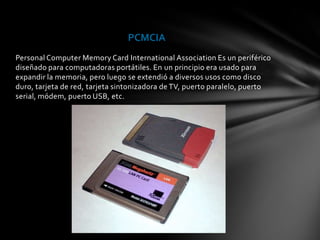

24. PCMCIA
Personal Computer Memory Card International Association Es un periférico
diseñado para computadoras portátiles. En un principio era usado para
expandir la memoria, pero luego se extendió a diversos usos como disco
duro, tarjeta de red, tarjeta sintonizadora de TV, puerto paralelo, puerto
serial, módem, puerto USB, etc.

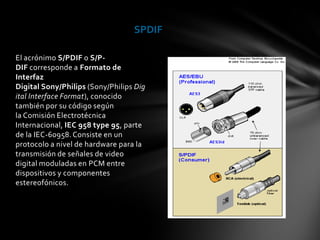

25. SPDIF
El acrónimo S/PDIF o S/P-
DIF corresponde a Formato de
Interfaz
Digital Sony/Philips (Sony/Philips Dig
ital Interface Format), conocido
también por su código según
la Comisión Electrotécnica
Internacional, IEC 958 type 95, parte
de la IEC-60958. Consiste en un
protocolo a nivel de hardware para la
transmisión de señales de video
digital moduladas en PCM entre
dispositivos y componentes
estereofónicos.

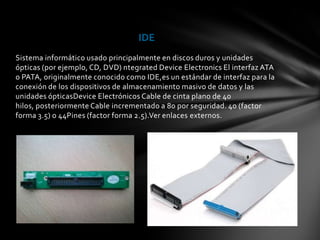

26. IDE
Sistema informático usado principalmente en discos duros y unidades
ópticas (por ejemplo, CD, DVD) ntegrated Device Electronics El interfaz ATA
o PATA, originalmente conocido como IDE,es un estándar de interfaz para la
conexión de los dispositivos de almacenamiento masivo de datos y las
unidades ópticasDevice Electrónicos Cable de cinta plano de 40
hilos, posteriormente Cable incrementado a 80 por seguridad. 40 (factor
forma 3.5) o 44Pines (factor forma 2.5).Ver enlaces externos.

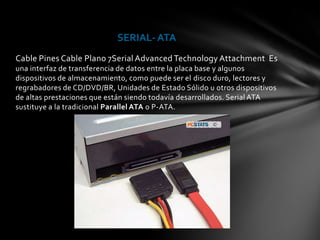

27. SERIAL- ATA
Cable Pines Cable Plano 7Serial Advanced Technology Attachment Es
una interfaz de transferencia de datos entre la placa base y algunos
dispositivos de almacenamiento, como puede ser el disco duro, lectores y
regrabadores de CD/DVD/BR, Unidades de Estado Sólido u otros dispositivos
de altas prestaciones que están siendo todavía desarrollados. Serial ATA
sustituye a la tradicional Parallel ATA o P-ATA.
28. RAID
Redundant Array of Independent Disks /hace referencia a un sistema de
almacenamiento que usan múltiples discos duros o SSD entre los que se
distribuyen o replican los datos. Conjunto redundante de discos
independientes Sistema de almacenamiento que usan múltiples discos duros
SSD entre los que se distribuyen o replican los datos. En el nivel más
simple, un RAID combina varios discos durasen una sola unidad lógica.
Así, en lugar de ver varios discos duros diferentes, el sistema operativo ve
uno solo.
29. AGP
ccelerated Graphics Port /Puerto de aceleración gráfica. Es una
especificación de bus que proporciona una conexión directa entre el
adaptador de gráficos y la memoria.El puerto AGP es de 32 bits como
PCIpero cuenta con notables diferencias como 8 canales más adicionales
para acceso a la RAM. Además puede acceder directamente a esta a través
del puente norte pudiendo emular así memoria de vídeo en la RAM.

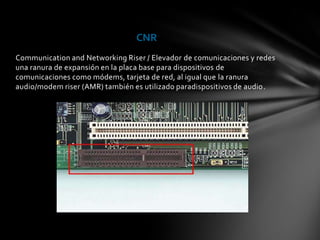

30. CNR
Communication and Networking Riser / Elevador de comunicaciones y redes
una ranura de expansión en la placa base para dispositivos de
comunicaciones como módems, tarjeta de red, al igual que la ranura
audio/modem riser (AMR) también es utilizado paradispositivos de audio.

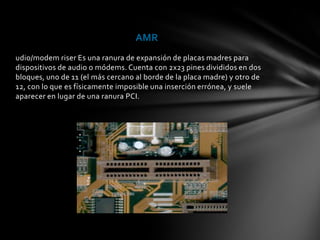

31. AMR
udio/modem riser Es una ranura de expansión de placas madres para
dispositivos de audio o módems. Cuenta con 2x23 pines divididos en dos
bloques, uno de 11 (el más cercano al borde de la placa madre) y otro de
12, con lo que es físicamente imposible una inserción errónea, y suele
aparecer en lugar de una ranura PCI.

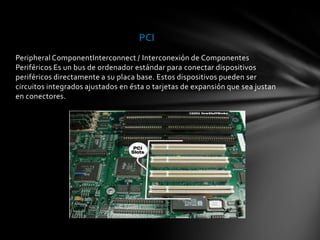

32. PCI
Peripheral ComponentInterconnect / Interconexión de Componentes
Periféricos Es un bus de ordenador estándar para conectar dispositivos
periféricos directamente a su placa base. Estos dispositivos pueden ser
circuitos integrados ajustados en ésta o tarjetas de expansión que sea justan
en conectores.

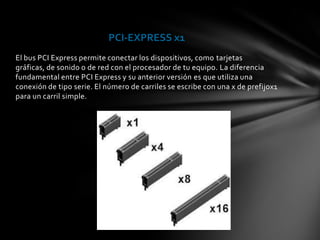

33. PCI-EXPRESS x1
El bus PCI Express permite conectar los dispositivos, como tarjetas
gráficas, de sonido o de red con el procesador de tu equipo. La diferencia
fundamental entre PCI Express y su anterior versión es que utiliza una
conexión de tipo serie. El número de carriles se escribe con una x de prefijox1
para un carril simple.
34. PCI-EXPRESS x4
x4El bus PCI Express permite conectar los dispositivos, como tarjetas
gráficas, de sonido o de red con el procesador de tu equipo. La diferencia
fundamental entre PCI Express y su anterior versión es que utiliza una
conexión de tipo serie.

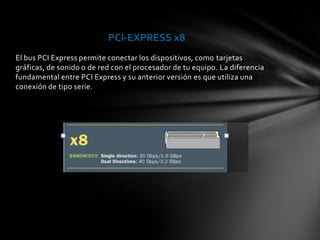

35. PCI-EXPRESS x8
El bus PCI Express permite conectar los dispositivos, como tarjetas
gráficas, de sonido o de red con el procesador de tu equipo. La diferencia
fundamental entre PCI Express y su anterior versión es que utiliza una
conexión de tipo serie.

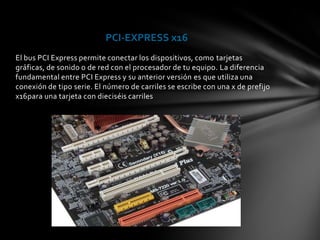

36. PCI-EXPRESS x16
El bus PCI Express permite conectar los dispositivos, como tarjetas
gráficas, de sonido o de red con el procesador de tu equipo. La diferencia
fundamental entre PCI Express y su anterior versión es que utiliza una
conexión de tipo serie. El número de carriles se escribe con una x de prefijo
x16para una tarjeta con dieciséis carriles

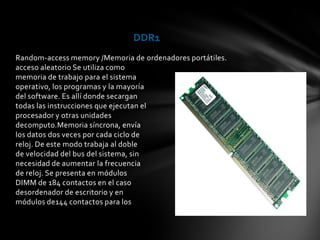

37. DDR1
Random-access memory /Memoria de ordenadores portátiles.
acceso aleatorio Se utiliza como
memoria de trabajo para el sistema
operativo, los programas y la mayoría
del software. Es allí donde secargan
todas las instrucciones que ejecutan el
procesador y otras unidades
decomputo.Memoria síncrona, envía
los datos dos veces por cada ciclo de
reloj. De este modo trabaja al doble
de velocidad del bus del sistema, sin
necesidad de aumentar la frecuencia
de reloj. Se presenta en módulos
DIMM de 184 contactos en el caso
desordenador de escritorio y en
módulos de144 contactos para los

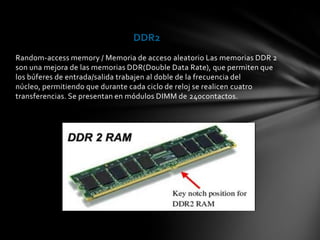

38. DDR2
Random-access memory / Memoria de acceso aleatorio Las memorias DDR 2
son una mejora de las memorias DDR(Double Data Rate), que permiten que
los búferes de entrada/salida trabajen al doble de la frecuencia del
núcleo, permitiendo que durante cada ciclo de reloj se realicen cuatro
transferencias. Se presentan en módulos DIMM de 240contactos.

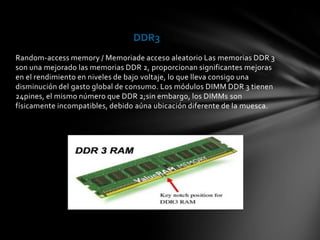

39. DDR3
Random-access memory / Memoriade acceso aleatorio Las memorias DDR 3
son una mejorado las memorias DDR 2, proporcionan significantes mejoras
en el rendimiento en niveles de bajo voltaje, lo que lleva consigo una
disminución del gasto global de consumo. Los módulos DIMM DDR 3 tienen
24pines, el mismo número que DDR 2;sin embargo, los DIMMs son
físicamente incompatibles, debido aúna ubicación diferente de la muesca.

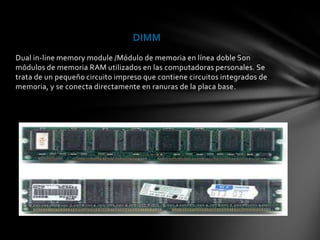

40. DIMM
Dual in-line memory module /Módulo de memoria en línea doble Son
módulos de memoria RAM utilizados en las computadoras personales. Se
trata de un pequeño circuito impreso que contiene circuitos integrados de
memoria, y se conecta directamente en ranuras de la placa base.

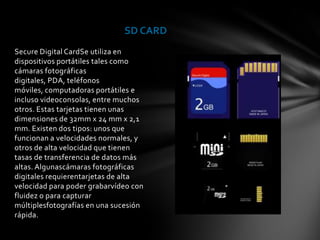

41. SD CARD
Secure Digital CardSe utiliza en
dispositivos portátiles tales como
cámaras fotográficas
digitales, PDA, teléfonos
móviles, computadoras portátiles e
incluso videoconsolas, entre muchos
otros. Estas tarjetas tienen unas
dimensiones de 32mm x 24 mm x 2,1
mm. Existen dos tipos: unos que
funcionan a velocidades normales, y
otros de alta velocidad que tienen
tasas de transferencia de datos más
altas. Algunascámaras fotográficas
digitales requierentarjetas de alta
velocidad para poder grabarvídeo con
fluidez o para capturar
múltiplesfotografías en una sucesión
rápida.

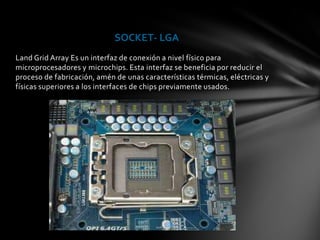

42. SOCKET- LGA
Land Grid Array Es un interfaz de conexión a nivel físico para
microprocesadores y microchips. Esta interfaz se beneficia por reducir el
proceso de fabricación, amén de unas características térmicas, eléctricas y
físicas superiores a los interfaces de chips previamente usados.

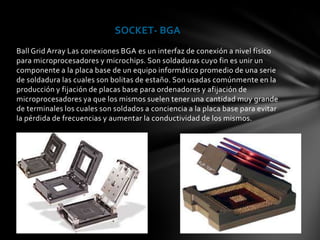

43. SOCKET- BGA
Ball Grid Array Las conexiones BGA es un interfaz de conexión a nivel físico
para microprocesadores y microchips. Son soldaduras cuyo fin es unir un
componente a la placa base de un equipo informático promedio de una serie
de soldadura las cuales son bolitas de estaño. Son usadas comúnmente en la
producción y fijación de placas base para ordenadores y afijación de
microprocesadores ya que los mismos suelen tener una cantidad muy grande
de terminales los cuales son soldados a conciencia a la placa base para evitar
la pérdida de frecuencias y aumentar la conductividad de los mismos.
44. SOCKET- PGA
es un sistema electromecánico de soporte y conexión eléctrica, instalado en
la placa base, que se usa para fijar y conectar un microprocesador. En un
PGA, el circuito integrado(IC) se monta en una losa de cerámica de la cual
una carcaza cubre total o parcialmente de un conjunto ordenado de pines de
metal. Luego, los pines se pueden insertar en los agujeros de un circuito
impreso y soldados. Casi siempre se espacian 2.54milímetros entre sí. Para
un número dado de pines, este tipo de paquete ocupa menos espacio los
tipos más viejos como el Dual in-line package (DIL o DIP).
