1. Ejercicios 5, 6 ,7 y 10.
REDES

2. Ejercicio 5: a) ¿ Qué tipo de tarjeta red utiliza el ordenador?¿ Tiene algún indicador luminoso?
b) El router es inalámbrico Investiga la función de cada cable que tiene conectado y el significado de
sus luces.
a) El ordenador usa el tipo de tarjeta red Ethernet, tiene dos indicadores luminosos, verde y rojo o
naranja.
b) El router del aula no es inalámbrico. Cada cable conecta todos los switch, que sirve para ampliar, tiene
24 puertos, en cada puerto se le ha conectado el RJ… y lo conecta al ordenador, , el router solo tiene 8
puertos, por eso para aulas con muchos ordenadores se le aplican los switch, las luces son verdes, lo que
significa que están funcionando.

3. c) ¿ Se utiliza un punto de acceso o un concentrador? ¿ Cuántos puertos tiene ?
d) Busca el significado de Rack, ¿ Cuál es su utilidad? ¿ Hay alguno en el aula?
c) Es un concentrador, 2 switch con 24 puertos cada uno.
d) Un rack es un soporte metálico destinado a alojar equipamiento electrónico, informático y de
comunicaciones. Las medidas para la anchura están normalizadas para que sean compatibles con
equipamiento de distintos fabricantes. Si que hay un rack en el aula, esta guardando el router.

4. Ejercicio 6. Observa el conector RJ-45. Compara los colores con los de la figura:
a)¿Cumple alguna de estas normas?
b)¿ Crees que influirá el orden de los hilos para el correcto funcionamiento del cable
a) Si, cumple la segunda norma T568B.
b) Claro que influye

5. c) ¿ Qué tipo de cable se utiliza ( UTP, STP o FTP) y de qué categoría ( 5e, 6, 7 a….)? ¿ a qué
velocidad funciona?
c) Utiliza el cable tipo UTP, y la categoría 5. Funciona a la velocidad

6. Ejercicio 7: Indica que son los siguientes indicadores.
Dirección IP es una etiqueta numérica que identifica, de manera lógica y jerárquica, a una
interfaz de un dispositivo dentro de una red que utilice el protocolo IP que corresponde al
modelo OSI
Máscara de Red: Es una combinación de bits que sirve para delimitar el ámbito de una red
de ordenadores
Puerta de enlace: Es el dispositivo que actúa de interfaz de conexión entre aparatos o
dispositivos, y también posibilita compartir recursos entre dos o más ordenadores.
Servidores de DNS es un sistema de nomenclatura jerárquica para computadoras, servicios
o cualquier recurso conectado a Internet o a una red privada.

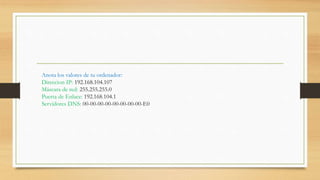

7. Anota los valores de tu ordenador:
Direccion IP: 192.168.104.107
Máscara de red: 255.255.255.0
Puerta de Enlace: 192.168.104.1
Servidores DNS: 00-00-00-00-00-00-00-00-E0
