El documento describe las diferentes tecnologías de redes definidas por el estándar IEEE 802, incluyendo Ethernet, Token Ring, Token Bus y FDDI. Explica que el proyecto IEEE 802 comenzó en 1980 para definir estándares que permitieran la interconexión de equipos de diferentes fabricantes, resultando en una serie de estándares identificados por números 802 que especifican diferentes tipos de redes locales.

1. CARRERA: INFORMÁTICA ASIGNATURA: REDES LOCALES SEMESTRE: V

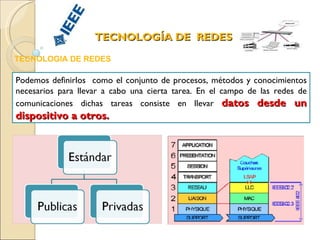

2. TECNOLOGÍA DE REDES TECNOLOGIA DE REDES Podemos definirlos como el conjunto de procesos, métodos y conocimientos necesarios para llevar a cabo una cierta tarea. En el campo de las redes de comunicaciones dichas tareas consiste en llevar datos desde un dispositivo a otros.

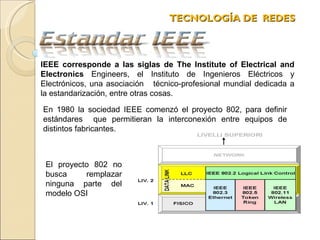

3. TECNOLOGÍA DE REDES En 1980 la sociedad IEEE comenzó el proyecto 802, para definir estándares que permitieran la interconexión entre equipos de distintos fabricantes. IEEE corresponde a las siglas de The Institute of Electrical and Electronics Engineers, el Instituto de Ingenieros Eléctricos y Electrónicos, una asociación técnico-profesional mundial dedicada a la estandarización, entre otras cosas. El proyecto 802 no busca remplazar ninguna parte del modelo OSI

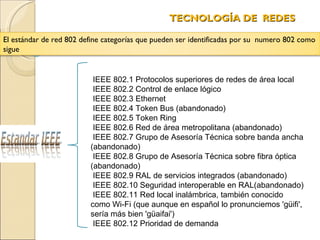

4. TECNOLOGÍA DE REDES IEEE 802.1 Protocolos superiores de redes de área local IEEE 802.2 Control de enlace lógico IEEE 802.3 Ethernet IEEE 802.4 Token Bus (abandonado) IEEE 802.5 Token Ring IEEE 802.6 Red de área metropolitana (abandonado) IEEE 802.7 Grupo de Asesoría Técnica sobre banda ancha (abandonado) IEEE 802.8 Grupo de Asesoría Técnica sobre fibra óptica (abandonado) IEEE 802.9 RAL de servicios integrados (abandonado) IEEE 802.10 Seguridad interoperable en RAL(abandonado) IEEE 802.11 Red local inalámbrica, también conocido como Wi-Fi (que aunque en español lo pronunciemos 'güifi', sería más bien 'güaifai') IEEE 802.12 Prioridad de demanda El estándar de red 802 define categorías que pueden ser identificadas por su numero 802 como sigue

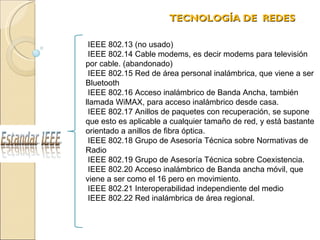

5. TECNOLOGÍA DE REDES IEEE 802.13 (no usado) IEEE 802.14 Cable modems, es decir modems para televisión por cable. (abandonado) IEEE 802.15 Red de área personal inalámbrica, que viene a ser Bluetooth IEEE 802.16 Acceso inalámbrico de Banda Ancha, también llamada WiMAX, para acceso inalámbrico desde casa. IEEE 802.17 Anillos de paquetes con recuperación, se supone que esto es aplicable a cualquier tamaño de red, y está bastante orientado a anillos de fibra óptica. IEEE 802.18 Grupo de Asesoría Técnica sobre Normativas de Radio IEEE 802.19 Grupo de Asesoría Técnica sobre Coexistencia. IEEE 802.20 Acceso inalámbrico de Banda ancha móvil, que viene a ser como el 16 pero en movimiento. IEEE 802.21 Interoperabilidad independiente del medio IEEE 802.22 Red inalámbrica de área regional.

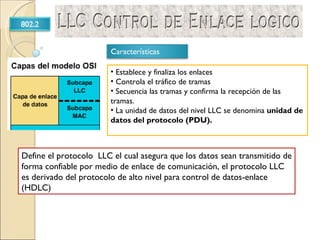

6. Define el protocolo LLC el cual asegura que los datos sean transmitido de forma confiable por medio de enlace de comunicación, el protocolo LLC es derivado del protocolo de alto nivel para control de datos-enlace (HDLC) Establece y finaliza los enlaces Controla el tráfico de tramas Secuencia las tramas y confirma la recepción de las tramas. La unidad de datos del nivel LLC se denomina unidad de datos del protocolo (PDU).

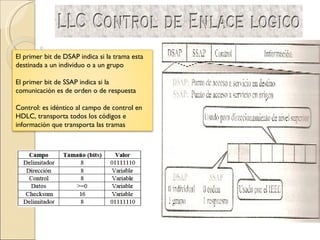

7. El primer bit de DSAP indica si la trama esta destinada a un individuo o a un grupo El primer bit de SSAP indica si la comunicación es de orden o de respuesta Control: es idéntico al campo de control en HDLC, transporta todos los códigos e información que transporta las tramas

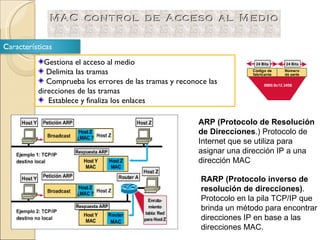

8. ARP (Protocolo de Resolución de Direcciones .) Protocolo de Internet que se utiliza para asignar una dirección IP a una dirección MAC RARP (Protocolo inverso de resolución de direcciones) . Protocolo en la pila TCP/IP que brinda un método para encontrar direcciones IP en base a las direcciones MAC. Gestiona el acceso al medio Delimita las tramas Comprueba los errores de las tramas y reconoce las direcciones de las tramas Establece y finaliza los enlaces

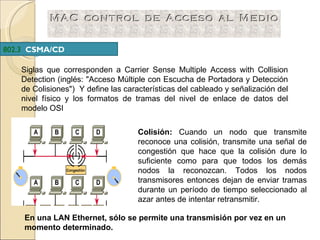

9. Siglas que corresponden a Carrier Sense Multiple Access with Collision Detection (inglés: "Acceso Múltiple con Escucha de Portadora y Detección de Colisiones") Y define las características del cableado y señalización del nivel físico y los formatos de tramas del nivel de enlace de datos del modelo OSI 802.3 CSMA/CD Colisión: Cuando un nodo que transmite reconoce una colisión, transmite una señal de congestión que hace que la colisión dure lo suficiente como para que todos los demás nodos la reconozcan. Todos los nodos transmisores entonces dejan de enviar tramas durante un período de tiempo seleccionado al azar antes de intentar retransmitir. En una LAN Ethernet, sólo se permite una transmisión por vez en un momento determinado.

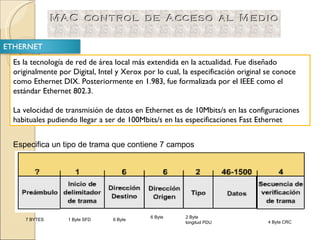

10. Es la tecnología de red de área local más extendida en la actualidad. Fue diseñado originalmente por Digital, Intel y Xerox por lo cual, la especificación original se conoce como Ethernet DIX. Posteriormente en 1.983, fue formalizada por el IEEE como el estándar Ethernet 802.3. La velocidad de transmisión de datos en Ethernet es de 10Mbits/s en las configuraciones habituales pudiendo llegar a ser de 100Mbits/s en las especificaciones Fast Ethernet Especifica un tipo de trama que contiene 7 campos 7 BYTES 1 Byte SFD 6 Byte 6 Byte 2 Byte longitud PDU 4 Byte CRC

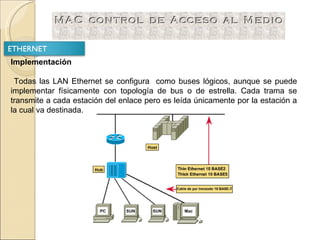

11. Implementación Todas las LAN Ethernet se configura como buses lógicos, aunque se puede implementar físicamente con topología de bus o de estrella. Cada trama se transmite a cada estación del enlace pero es leída únicamente por la estación a la cual va destinada.

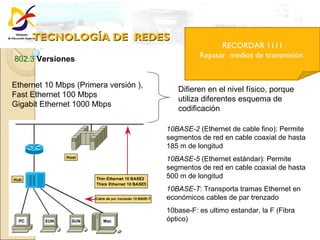

12. TECNOLOGÍA DE REDES 802.3 Versiones Ethernet 10 Mbps (Primera versión ), Fast Ethernet 100 Mbps Gigabit Ethernet 1000 Mbps Difieren en el nivel físico, porque utiliza diferentes esquema de codificación 10BASE-2 (Ethernet de cable fino): Permite segmentos de red en cable coaxial de hasta 185 m de longitud 10BASE-5 (Ethernet estándar): Permite segmentos de red en cable coaxial de hasta 500 m de longitud 10BASE-T : Transporta tramas Ethernet en económicos cables de par trenzado 10base-F: es ultimo estandar, la F (Fibra óptico) RECORDAR 1111 Repasar medios de transmisión

13. TECNOLOGÍA DE REDES OTRAS REDES ETHERNET Durante la ultima década, ha habido una gran evolución en las redes Ethernet, se han diseñados varios esquemas nuevos para tratar de mejorar las prestaciones y la velocidad de las LAN Ethernet. Ethernet conmutada Representa un mejoramiento de la Ethernet 10 base- T (red de medio compartido) Significa que todo el medio esta involucrado en cada transmisión. Esto es así porque la topología, aunque físicamente es una estrella, es un bus lógico. Ahora bien, si se remplaza un concentrador por un conmutador, significa que puede recibir otra trama de otra estación al mismo tiempo y puede encaminar esta trama a su destino final Se utiliza dos tipos de conmutadores:

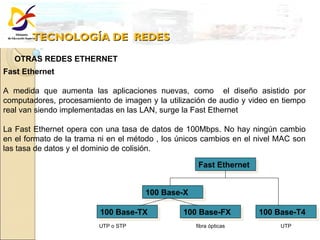

14. TECNOLOGÍA DE REDES OTRAS REDES ETHERNET Fast Ethernet A medida que aumenta las aplicaciones nuevas, como el diseño asistido por computadores, procesamiento de imagen y la utilización de audio y video en tiempo real van siendo implementadas en las LAN, surge la Fast Ethernet La Fast Ethernet opera con una tasa de datos de 100Mbps. No hay ningún cambio en el formato de la trama ni en el método , los únicos cambios en el nivel MAC son las tasa de datos y el dominio de colisión. Fast Ethernet 100 Base-X 100 Base-TX 100 Base-FX 100 Base-T4 UTP o STP fibra ópticas UTP

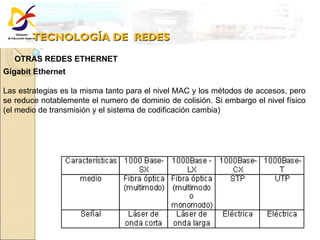

15. TECNOLOGÍA DE REDES OTRAS REDES ETHERNET Gigabit Ethernet Las estrategias es la misma tanto para el nivel MAC y los métodos de accesos, pero se reduce notablemente el numero de dominio de colisión. Si embargo el nivel físico (el medio de transmisión y el sistema de codificación cambia)

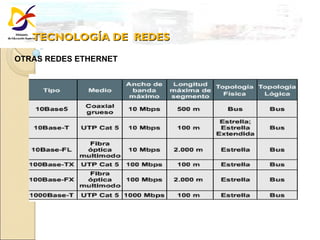

16. TECNOLOGÍA DE REDES OTRAS REDES ETHERNET

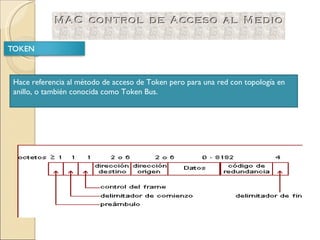

17. Hace referencia al método de acceso de Token pero para una red con topología en anillo, o también conocida como Token Bus.

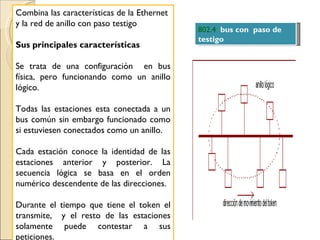

18. Combina las características de la Ethernet y la red de anillo con paso testigo Sus principales características Se trata de una configuración en bus física, pero funcionando como un anillo lógico. Todas las estaciones esta conectada a un bus común sin embargo funcionado como si estuviesen conectados como un anillo. Cada estación conoce la identidad de las estaciones anterior y posterior. La secuencia lógica se basa en el orden numérico descendente de las direcciones. Durante el tiempo que tiene el token el transmite, y el resto de las estaciones solamente puede contestar a sus peticiones. 802.4 bus con paso de testigo

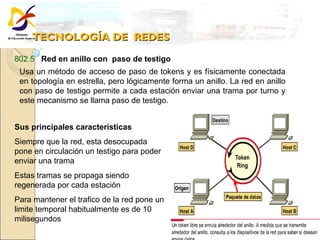

19. TECNOLOGÍA DE REDES Usa un método de acceso de paso de tokens y es físicamente conectada en topología en estrella, pero lógicamente forma un anillo. La red en anillo con paso de testigo permite a cada estación enviar una trama por turno y este mecanismo se llama paso de testigo. 802.5 Red en anillo con paso de testigo Sus principales características Siempre que la red, esta desocupada pone en circulación un testigo para poder enviar una trama Estas tramas se propaga siendo regenerada por cada estación Para mantener el trafico de la red pone un limite temporal habitualmente es de 10 milisegundos

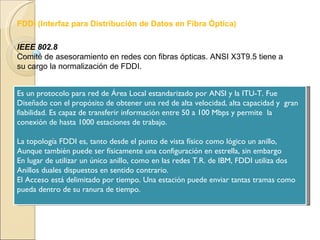

20. IEEE 802.8 Comité de asesoramiento en redes con fibras ópticas. ANSI X3T9.5 tiene a su cargo la normalización de FDDI. Es un protocolo para red de Área Local estandarizado por ANSI y la ITU-T. Fue Diseñado con el propósito de obtener una red de alta velocidad, alta capacidad y gran fiabilidad. Es capaz de transferir información entre 50 a 100 Mbps y permite la conexión de hasta 1000 estaciones de trabajo. La topología FDDI es, tanto desde el punto de vista físico como lógico un anillo, Aunque también puede ser físicamente una configuración en estrella, sin embargo En lugar de utilizar un único anillo, como en las redes T.R. de IBM, FDDI utiliza dos Anillos duales dispuestos en sentido contrario. El Acceso está delimitado por tiempo. Una estación puede enviar tantas tramas como pueda dentro de su ranura de tiempo. FDDI (Interfaz para Distribución de Datos en Fibra Óptica)

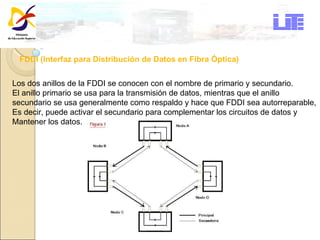

21. FDDI (Interfaz para Distribución de Datos en Fibra Óptica) Los dos anillos de la FDDI se conocen con el nombre de primario y secundario. El anillo primario se usa para la transmisión de datos, mientras que el anillo secundario se usa generalmente como respaldo y hace que FDDI sea autorreparable, Es decir, puede activar el secundario para complementar los circuitos de datos y Mantener los datos.
