Un circuito eléctrico es un recorrido por el que circula la corriente eléctrica, que es el flujo de electrones. Un circuito contiene elementos como fuentes de energía, conductores y dispositivos, que se representan mediante símbolos. En un circuito se pueden medir magnitudes como la intensidad de corriente, la resistencia y la diferencia de potencial, que están relacionadas por la ley de Ohm. Los elementos de un circuito se pueden conectar en serie o en paralelo, y existen métodos para calcular la resistencia equivalente

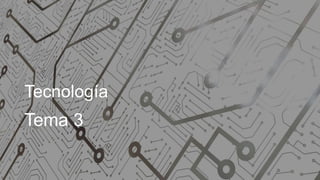

1. Tecnología
Tema 3

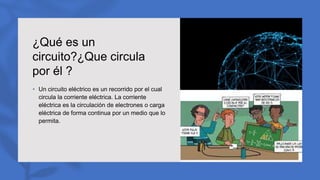

2. ¿Qué es un
circuito?¿Que circula
por él ?
• Un circuito eléctrico es un recorrido por el cual
circula la corriente eléctrica. La corriente
eléctrica es la circulación de electrones o carga
eléctrica de forma continua por un medio que lo
permita.

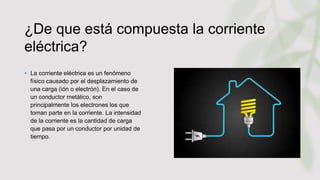

3. ¿De que está compuesta la corriente
eléctrica?
• La corriente eléctrica es un fenómeno
físico causado por el desplazamiento de
una carga (ión o electrón). En el caso de
un conductor metálico, son
principalmente los electrones los que
toman parte en la corriente. La intensidad
de la corriente es la cantidad de carga
que pasa por un conductor por unidad de
tiempo.

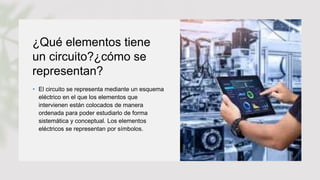

4. ¿Qué elementos tiene
un circuito?¿cómo se
representan?
• El circuito se representa mediante un esquema
eléctrico en el que los elementos que
intervienen están colocados de manera
ordenada para poder estudiarlo de forma
sistemática y conceptual. Los elementos
eléctricos se representan por símbolos.

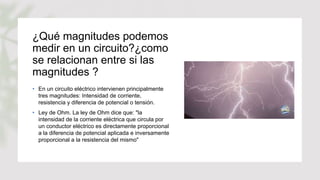

5. ¿Qué magnitudes podemos
medir en un circuito?¿como
se relacionan entre si las
magnitudes ?
• En un circuito eléctrico intervienen principalmente
tres magnitudes: Intensidad de corriente,
resistencia y diferencia de potencial o tensión.
• Ley de Ohm. La ley de Ohm dice que: "la
intensidad de la corriente eléctrica que circula por
un conductor eléctrico es directamente proporcional
a la diferencia de potencial aplicada e inversamente
proporcional a la resistencia del mismo"

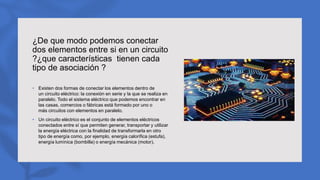

6. ¿De que modo podemos conectar
dos elementos entre si en un circuito
?¿que características tienen cada
tipo de asociación ?
• Existen dos formas de conectar los elementos dentro de
un circuito eléctrico: la conexión en serie y la que se realiza en
paralelo. Todo el sistema eléctrico que podemos encontrar en
las casas, comercios o fábricas está formado por uno o
más circuitos con elementos en paralelo.
• Un circuito eléctrico es el conjunto de elementos eléctricos
conectados entre sí que permiten generar, transportar y utilizar
la energía eléctrica con la finalidad de transformarla en otro
tipo de energía como, por ejemplo, energía calorífica (estufa),
energía lumínica (bombilla) o energía mecánica (motor).

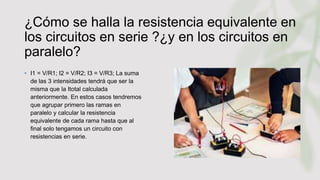

7. ¿Cómo se halla la resistencia equivalente en
los circuitos en serie ?¿y en los circuitos en
paralelo?
• I1 = V/R1; I2 = V/R2; I3 = V/R3; La suma
de las 3 intensidades tendrá que ser la
misma que la Itotal calculada
anteriormente. En estos casos tendremos
que agrupar primero las ramas en
paralelo y calcular la resistencia
equivalente de cada rama hasta que al
final solo tengamos un circuito con
resistencias en serie.

8. ¿Cómo se halla la resistencia
equivalente en los circuitos mixtos?
• Circuitos mixtos son aquellos en los que
existen conexiones serie y paralelo en el
mismo circuito. Para determinar la
resistencia equivalente primero se
simplifican las resistencias serie y
paralelo parciales, hasta que se llegue a
un circuito simple del que se determina
su resistencia equivalente.

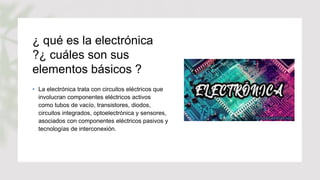

9. ¿ qué es la electrónica
?¿ cuáles son sus
elementos básicos ?
• La electrónica trata con circuitos eléctricos que
involucran componentes eléctricos activos
como tubos de vacío, transistores, diodos,
circuitos integrados, optoelectrónica y sensores,
asociados con componentes eléctricos pasivos y
tecnologías de interconexión.
