1. ACTIVIDADE
S DE
SÍNTESIS
TECNOLOGÍ
A TEMA 3
HÉCTOR GARCÍA HERNÁNDEZ
3ºC

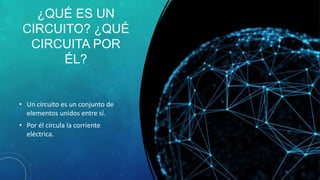

2. ¿QUÉ ES UN
CIRCUITO? ¿QUÉ
CIRCUITA POR
ÉL?
• Un circuito es un conjunto de
elementos unidos entre sí.
• Por él circula la corriente
eléctrica.

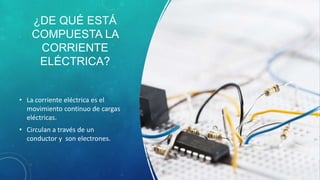

3. ¿DE QUÉ ESTÁ
COMPUESTA LA
CORRIENTE
ELÉCTRICA?
• La corriente eléctrica es el
movimiento continuo de cargas
eléctricas.
• Circulan a través de un
conductor y son electrones.

4. ¿QUÉ
ELEMENTOS
TIENE UN
CIRCUITO
ELÉCTRICO?
¿CÓMO SE
REPRESETA
N?
Pila: dos paralelas con un + y un -
Batería: cuatro paralelas con un + y un -
Generadores:
proporcionan
la energía
Bombilla: un círculo con una x.
Resistencia: un rectángulo horizontal.
Motor: un círculo con una M.
Timbre: un igual y una D.
Receptores:
transforman la
energía de los
electrones en
otras energías
Interruptor: dos puntos y un ángulo
Pulsador: dos puntos y una línea encima
Conmutador: una división a dos nuevas líneas
Un rectángulo con varias líneas y triángulos.
Elementos de
control:
controlan el
paso de la
corriente
Fusible: un rectángulo con una línea en medio.
Elementos de
protección: ev
itan accidentes

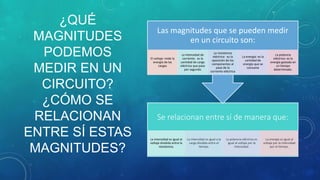

5. ¿QUÉ
MAGNITUDES
PODEMOS
MEDIR EN UN
CIRCUITO?
¿CÓMO SE
RELACIONAN
ENTRE SÍ ESTAS
MAGNITUDES?
Se relacionan entre sí de manera que:
La intensidad es igual al
voltaje dividido entre la
resistencia.
La intensidad es igual a la
carga dividida entre el
tiempo.
La potencia eléctrica es
igual al voltaje por la
intensidad.
La energía es igual al
voltaje por la intensidad
por el tiempo.
Las magnitudes que se pueden medir
en un circuito son:
El voltaje: mide la
energía de las
cargas
La intensidad de
corriente: es la
cantidad de carga
eléctrica que pasa
por segundo
La resistencia
eléctrica: es la
oposición de los
componentes al
paso de la
corriente eléctrica
La energía: es la
cantidad de
energía que se
consume
La potencia
eléctrica: es la
energía gastada en
un tiempo
determinado.

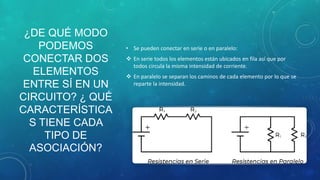

6. ¿DE QUÉ MODO
PODEMOS
CONECTAR DOS
ELEMENTOS
ENTRE SÍ EN UN
CIRCUITO? ¿ QUÉ
CARACTERÍSTICA
S TIENE CADA
TIPO DE
ASOCIACIÓN?
• Se pueden conectar en serie o en paralelo:
 En serie todos los elementos están ubicados en fila así que por
todos circula la misma intensidad de corriente.
 En paralelo se separan los caminos de cada elemento por lo que se
reparte la intensidad.

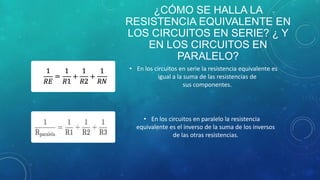

7. ¿CÓMO SE HALLA LA
RESISTENCIA EQUIVALENTE EN
LOS CIRCUITOS EN SERIE? ¿ Y
EN LOS CIRCUITOS EN
PARALELO?
• En los circuitos en serie la resistencia equivalente es
igual a la suma de las resistencias de
sus componentes.
• En los circuitos en paralelo la resistencia
equivalente es el inverso de la suma de los inversos
de las otras resistencias.

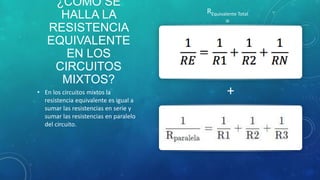

8. ¿CÓMO SE
HALLA LA
RESISTENCIA
EQUIVALENTE
EN LOS
CIRCUITOS
MIXTOS?
• En los circuitos mixtos la
resistencia equivalente es igual a
sumar las resistencias en serie y
sumar las resistencias en paralelo
del circuito.
REquivalente Total
=
+

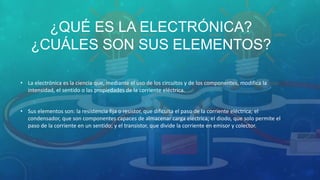

9. ¿QUÉ ES LA ELECTRÓNICA?
¿CUÁLES SON SUS ELEMENTOS?
• La electrónica es la ciencia que, mediante el uso de los circuitos y de los componentes, modifica la
intensidad, el sentido o las propiedades de la corriente eléctrica.
• Sus elementos son: la resistencia fija o resistor, que dificulta el paso de la corriente eléctrica; el
condensador, que son componentes capaces de almacenar carga eléctrica; el diodo, que solo permite el
paso de la corriente en un sentido; y el transistor, que divide la corriente en emisor y colector.

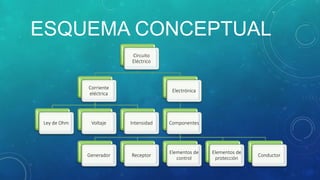

10. ESQUEMA CONCEPTUAL
Circuito
Eléctrico
Corriente
eléctrica
Ley de Ohm Voltaje Intensidad
Electrónica
Componentes
Generador Receptor
Elementos de
control
Elementos de
protección
Conductor

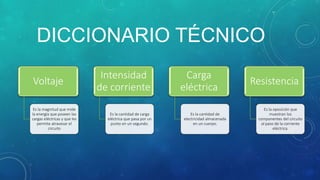

11. DICCIONARIO TÉCNICO
Voltaje
Es la magnitud que mide
la energía que poseen las
cargas eléctricas y que les
permite atravesar el
circuito
Intensidad
de corriente
Es la cantidad de carga
eléctrica que pasa por un
punto en un segundo.
Carga
eléctrica
Es la cantidad de
electricidad almacenada
en un cuerpo.
Resistencia
Es la oposición que
muestran los
componentes del circuito
al paso de la corriente
eléctrica.

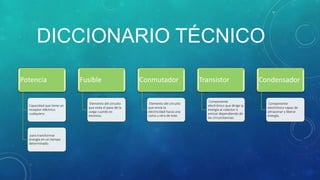

12. DICCIONARIO TÉCNICO
Potencia
Capacidad que tiene un
receptor eléctrico
cualquiera
para transformar
energía en un tiempo
determinado.
Fusible
Elemento del circuito
que evita el paso de la
carga cuando es
excesiva.
Conmutador
Elemento del circuito
que envía la
electricidad hacia una
rama u otra de este.
Transistor
Componente
electrónico que dirige la
energía al colector o
emisor dependiendo de
las circunstancias.
Condensador
Componente
electrónico capaz de
almacenar y liberar
energía.

13. FIN
