1. Tecnología: Circuitos
eléctricos y
electrónicos
Por Hugo Román y Unai Rodríguez

2. ¿Qué es un circuito?
¿Que circula por él?
• Un circuito eléctrico es un conjunto de elementos unidos
entre sí por los que circula corriente eléctrica.

3. ¿De qué está
compuesta la
corriente eléctrica?
La corriente eléctrica está
compuesta por electrones que
circulan a través de un conductor?

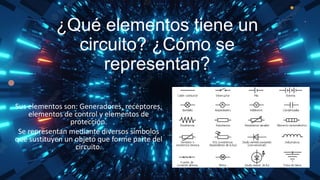

4. ¿Qué elementos tiene un
circuito? ¿Cómo se
representan?
Sus elementos son: Generadores, receptores,
elementos de control y elementos de
protección.
Se representan mediante diversos símbolos
que sustituyen un objeto que forme parte del
circuito.

5. ¿Qué magnitudes podemos medir
en un circuito? ¿Cómo se
relacionan entre sí estas
magnitudes?
El voltaje: Mide la energía que poseen las cargas eléctricas.
La intensidad de corriente: Es la canrtidad de carga eléctrica que pasa por un
punto del circuito en un segundo.
La resistencia: Es la oposición que muestran los
elementos de circuito al paso de la corriente.
La instensidad depende de forma directamente proporcional del voltaje mientras
que su relación con la resistencia del circuito es inversamente proporcional.

6. ¿De qué modo podemos conectar dos
elementos entre sí en un circuito? ¿Qué
características tiene cada tipo de asociación?
Conexión en serie:
Por todos los
elementos circula la
misma intensidad, el
voltaje se reparte
entre ellos.
Conexión en paralelo:
La diferencia de
potencial es la
misma, la intensidad
que proporciona el
generador se reparte
entre ellas.

7. ¿Cómo se halla la
resistencia equivalente en
los circuitos en serie? ¿Y
en los circuitos en
paralelo?
• Para hallar la resistencia equivalente en los circuitos en
serie debemos sumar el valor de todas las resistencias
halladas en el circuito.
• Para hallar la resistencia equivalente en los circuitoes en
paralelo debemos dividir proporcionalmente la intensidad
que el generador proporciona a las resistencias.

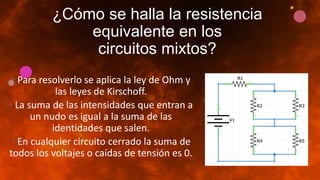

8. ¿Cómo se halla la resistencia
equivalente en los
circuitos mixtos?
• Para resolverlo se aplica la ley de Ohm y
las leyes de Kirschoff.
• La suma de las intensidades que entran a
un nudo es igual a la suma de las
identidades que salen.
• En cualquier circuito cerrado la suma de
todos los voltajes o caídas de tensión es 0.

9. ¿Qué es la
electrónica? ¿Cuales
son sus elementos
básicos?
• La electrónica se ocupa del estudio de los circuitos y los componentes que permiten modificar
la intensidad, el sentido o las propiedades de la corriente eléctrica.
• Elementos básicos:
• Resistencia fija o resistor: dificulta el paso de la corriente eléctrica
• Resistencia variable o potenciómetro: resistencia cuyo valor se puede ajustar entre 0 y un
maximoespecificado por el fabricante.
• Condensador: son componentes capaces de almacenar carga eléctrica.
• Diodo: ss un componente fabricado con un material semiconductor que sólo permite el paso
de la corriente eléctrica en un sentido.
• Transistor: es el elemento principal de la electrónica, consiste en un interruptor automático
que se activa mediante una pequeña corriente eléctrica.
