Este documento describe diferentes tipos de antenas clasificadas por su patrón de radiación u omnidireccionales y direccionales, y por su construcción física como monopolos, dipolos, logarítmicas, cóncavas y Yagui. También explica cómo calcular el tamaño de una antena basado en su frecuencia de resonancia y provee ejemplos para FM y Wi-Fi, además de definir la ganancia de una antena.

1. Tipos de Antenas:
1. Por su patrón de radiación
Ominidireccionales
Direccionales

3. Por construcción física:
A. Monopolos (Antenas de radio, trunking, etc)

4. A. Dipolos
A. Logarítmicas

5. Cóncavas
Yagui

6. Resumen tipos de antena

7. Diseño de una antena

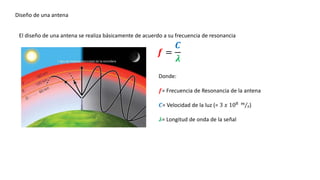

El diseño de una antena se realiza básicamente de acuerdo a su frecuencia de resonancia
𝒇 =
𝑪
𝝀
Donde:
𝒇= Frecuencia de Resonancia de la antena
𝑪= Velocidad de la luz (= 3 𝑥 108 𝑚
𝑠)
𝝀= Longitud de onda de la señal

8. Ejemplo calcular el tamaño de la antena para las siguientes aplicaciones
A: F.M.
B: Wi-Fi 2.4 GHz
𝒇 =
𝑪
𝝀 𝝀 =
𝑪
𝒇
A: 3 𝑥 108 𝑚
𝑠
𝟏𝟎𝟖 𝑥 106
= 2.77 mts.
3 𝑥 108 𝑚
𝑠
𝟖𝟖 𝑥 106
= 3.4 mts.
B:
3 𝑥 108 𝑚
𝑠
𝟐. 𝟒 𝑥 109
= .158 mts. ≅ 15.8 𝑐𝑚𝑠
3 𝑥 108 𝑚
𝑠
𝟓. 𝟏 𝑥 109 = .058 mts. ≅ 5.8 𝑐𝑚𝑠

9. Ganancia de una antena
Relación entre la densidad de potencia radiada en una dirección y la densidad de potencia que radiaría una
antena isotrópica, a igualdad de distancias y potencias entregadas a la antena.
