1. Yined Marcela Díaz Labrador
Cód. 20092078026
Juan Camilo Martínez Díaz
Cód. 20092078111

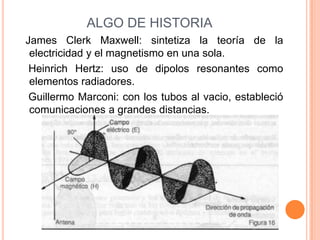

2. ALGO DE HISTORIA
James Clerk Maxwell: sintetiza la teoría de la
electricidad y el magnetismo en una sola.
Heinrich Hertz: uso de dipolos resonantes como
elementos radiadores.
Guillermo Marconi: con los tubos al vacio, estableció
comunicaciones a grandes distancias.

3. ¿QUÉ ES?
En principio una Antena puede ser cualquier
conductor capaz de emitir o captar ondas
electromagnéticas de dimensiones comparables a
la longitud de onda (λ) de cierta señal.

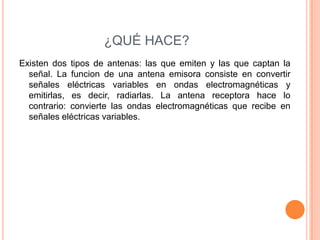

4. ¿QUÉ HACE?
Existen dos tipos de antenas: las que emiten y las que captan la
señal. La funcion de una antena emisora consiste en convertir
señales eléctricas variables en ondas electromagnéticas y
emitirlas, es decir, radiarlas. La antena receptora hace lo
contrario: convierte las ondas electromagnéticas que recibe en
señales eléctricas variables.

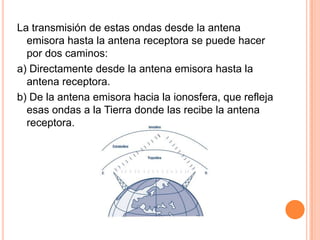

5. La transmisión de estas ondas desde la antena
emisora hasta la antena receptora se puede hacer
por dos caminos:
a) Directamente desde la antena emisora hasta la
antena receptora.
b) De la antena emisora hacia la ionosfera, que refleja
esas ondas a la Tierra donde las recibe la antena
receptora.

6. La siguiente fórmula nos permite calcular el
alcance de una antena a otra en función de sus
alturas:
D= Distancia máxima de emisión en kilómetros.
a = Altura de la antena emisora en metros.
1
a = Altura de la antena receptora en metros.
2

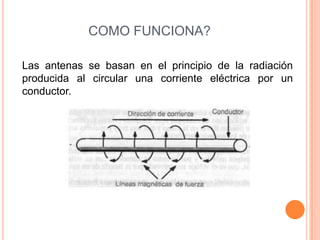

7. COMO FUNCIONA?
Las antenas se basan en el principio de la radiación
producida al circular una corriente eléctrica por un
conductor.

8. CLASIFICACION

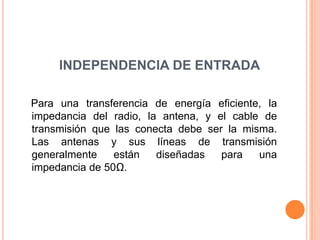

9. INDEPENDENCIA DE ENTRADA
Para una transferencia de energía eficiente, la
impedancia del radio, la antena, y el cable de
transmisión que las conecta debe ser la misma.
Las antenas y sus líneas de transmisión
generalmente están diseñadas para una
impedancia de 50Ω.

10. PERDIDA DE RETORNO
Es una medida logarítmica expresada en dB, que
compara la potencia reflejada por la antena con la
potencia con la cual la alimentamos desde la
línea de transmisión.

11. ANCHO DE BANDA
El ancho de banda de una antena se refiere al
rango de frecuencias en el cual puede operar de
forma correcta

12. DIRECTIVIDAD
De acuerdo a su posición y forma, una antena
irradia la energía entregada por el transmisor en
una disposición específica.

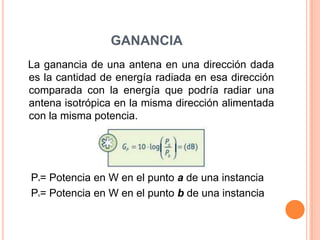

13. GANANCIA
La ganancia de una antena en una dirección dada
es la cantidad de energía radiada en esa dirección
comparada con la energía que podría radiar una
antena isotrópica en la misma dirección alimentada
con la misma potencia.
P = Potencia en W en el punto a de una instancia
a
P = Potencia en W en el punto b de una instancia
b

14. POLARIZACIÓN
La polarización de una antena se refiere a la dirección
del campo eléctrico dentro de la onda electromagnética
emitida por ésta.

15. DIAGRAMAS O PATRONES DE
RADIACIÓN
Los patrones o diagramas de radiación describen la
intensidad relativa del campo radiado en varias
direcciones desde la antena a una distancia
constante.

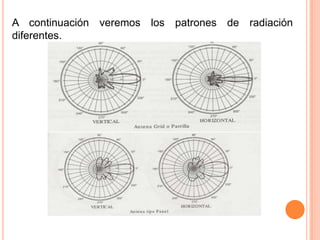

16. A continuación veremos los patrones de radiación
diferentes.

18. DIAGRAMA DE RADIACIÓN EN COORDENADAS
RECTANGULARES DE UNA ANTENA YAGI DE DIEZ
ELEMENTOS
En los sistemas de coordenadas polares, los puntos se
obtienen por una proyección a lo largo de un eje que rota
(radio) en la intersección con uno de varios círculos
concéntricos.

19. SISTEMA DE COORDENADAS
POLARES LINEALES
 los círculos concéntricos están uniformemente
espaciados y graduados
Diagrama polar lineal- Antena Yagi

20. SISTEMAS DE COORDENADAS
POLARES LOGARÍTMICAS
 se puede trazar el voltaje de la señal en lugar de la
potencia, En este caso también, se enfatiza la
directividad y desenfatizan los lóbulos menores,
pero no en el mismo grado que en la retícula lineal
de potencia
Trazado Polar logarítmico

21. TIPOS DE ANTENAS PARA BANDA
CIUDADANA
LATIGO VERTICAL
reciben ese nombre debido a su flexibilidad y
movimiento, y se utilizan principalmente en las
instalaciones móviles o vehiculares.

22. ANTENA COAXIAL
La antena coaxial se usa principalmente para
instalaciones fijas de base, pero se utilizan en
algunos casos para operación móvil.

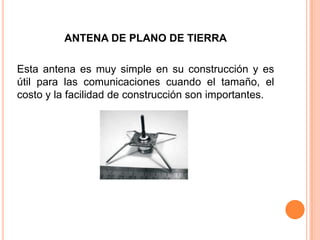

23. ANTENA DE PLANO DE TIERRA
Esta antena es muy simple en su construcción y es
útil para las comunicaciones cuando el tamaño, el
costo y la facilidad de construcción son importantes.

24. ANTENAS DE HACES VERTICALES
La antena de haces verticales está formada por varios
elementos en forma de parrilla o arreglo de varillas
paralelas.

25. La antena Yagi básica consiste en un cierto número de
elementos rectos que miden cada uno aproximadamente
la mitad de la longitud de onda. El elemento excitado o
activo de una Yagi es el equivalente a una antena dipolo
de media onda con alimentación central.

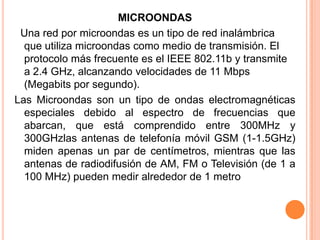

26. MICROONDAS
Una red por microondas es un tipo de red inalámbrica
que utiliza microondas como medio de transmisión. El
protocolo más frecuente es el IEEE 802.11b y transmite
a 2.4 GHz, alcanzando velocidades de 11 Mbps
(Megabits por segundo).
Las Microondas son un tipo de ondas electromagnéticas
especiales debido al espectro de frecuencias que
abarcan, que está comprendido entre 300MHz y
300GHzlas antenas de telefonía móvil GSM (1-1.5GHz)
miden apenas un par de centímetros, mientras que las
antenas de radiodifusión de AM, FM o Televisión (de 1 a
100 MHz) pueden medir alrededor de 1 metro

27.  Las microondas enviadas desde la Tierra, no
rebotan en ella para volver a la Tierra, sino que se
transmiten a través de la ionosfera y pueden así
alcanzar las órbitas de los satélites. Por tanto, las
microondas son aptas para establecer enlaces
Tierra-satélite.

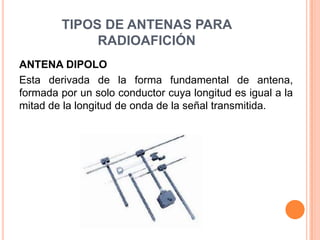

28. TIPOS DE ANTENAS PARA
RADIOAFICIÓN
ANTENA DIPOLO
Esta derivada de la forma fundamental de antena,
formada por un solo conductor cuya longitud es igual a la
mitad de la longitud de onda de la señal transmitida.

29. ANTENAS VERTICALES
Las antenas verticales se utilizan para uso en
vehículos de todo tipo. Existen dos tipos básicos de
antenas verticales: la antena vertical conectada a tierra
y la antena vertical con plano de tierra.

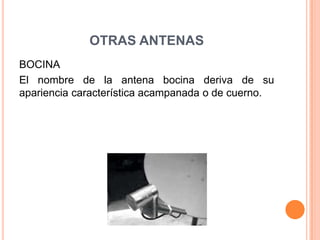

30. OTRAS ANTENAS
BOCINA
El nombre de la antena bocina deriva de su
apariencia característica acampanada o de cuerno.

31. PLATO PARABOLICO
Las antenas basadas en reflectores parabólicos son
el tipo más común de antenas directivas cuando se
requiere una gran ganancia.

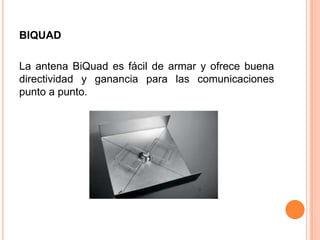

32. BIQUAD
La antena BiQuad es fácil de armar y ofrece buena
directividad y ganancia para las comunicaciones
punto a punto.

33. TIPOS DE PROPAGACION
Propagación en superficie. En la propagación en
superficie, la ondas de radio viajan a través de la
porción mas baja de la atmósfera, abrazando a la
tierra.

34.  Propagación troposférica. En la propagación
troposférica se puede dirigir la señal en línea recta,
de antena a antena (visión directa) ó se puede
radiar con un cierto ángulo hasta los niveles
superiores de la troposfera donde se refleja hacia
la superficie de la tierra

35. Propagación Ionosférica:
En la Propagación Ionosférica, las ondas de radio de
más alta frecuencia se radian hacia la ionosfera donde
se reflejan de nuevo hacia la tierra

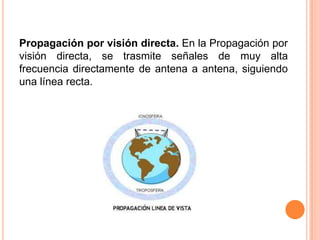

36. Propagación por visión directa. En la Propagación por
visión directa, se trasmite señales de muy alta
frecuencia directamente de antena a antena, siguiendo
una línea recta.

37. Propagación por el espacio. La Propagación por el
espacio utiliza como retransmisor satélites en lugar de la
refracción atmosférica.

39. BIBLIOGRAFIA
 http://abc.htmlplanet.com/curso/curso4.htm
 Hernández Rueda José. Antenas: Principios Básicos, Análisis y
Diseño. Universidad Autónoma de baja California. ISBN 968-7326-
90-5. 1998
 http://es.wikipedia.org/wiki/Antena
 http://wndw.net/pdf/wndw-es/chapter4-es.pdf
 http://montevideolibre.org/manuales:libros:wndw:capitulo_4:antenas
_y_diagramas
 http://www.mcgraw-hill.es/bcv/guide/capitulo/8448146727.pdf
 http://mazarbulgb.blogspot.com/2008/01/microondas.html
