1. ANTENAS
Curso:
Dispositivos de conectividad II.
Profesor:
Waldir Cruz Ramos.
Alumna:
Luz Karina Cárdenas Arroyo.

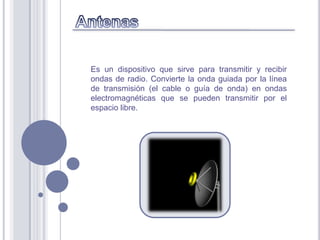

2. Es un dispositivo que sirve para transmitir y recibir
ondas de radio. Convierte la onda guiada por la línea
de transmisión (el cable o guía de onda) en ondas
electromagnéticas que se pueden transmitir por el
espacio libre.

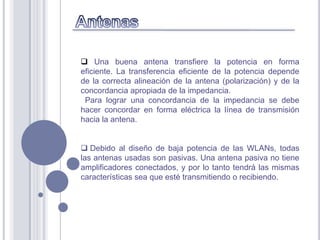

3.  Una buena antena transfiere la potencia en forma
eficiente. La transferencia eficiente de la potencia depende
de la correcta alineación de la antena (polarización) y de la
concordancia apropiada de la impedancia.
Para lograr una concordancia de la impedancia se debe
hacer concordar en forma eléctrica la línea de transmisión
hacia la antena.
 Debido al diseño de baja potencia de las WLANs, todas
las antenas usadas son pasivas. Una antena pasiva no tiene
amplificadores conectados, y por lo tanto tendrá las mismas
características sea que esté transmitiendo o recibiendo.

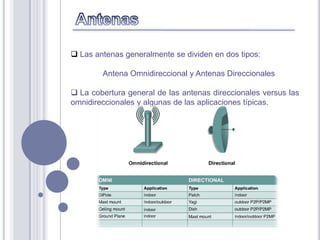

4.  Las antenas generalmente se dividen en dos tipos:
Antena Omnidireccional y Antenas Direccionales
 La cobertura general de las antenas direccionales versus las
omnidireccionales y algunas de las aplicaciones típicas.

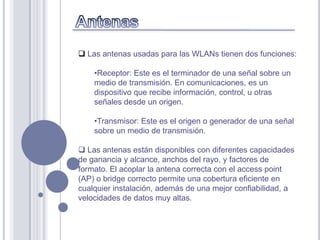

5.  Las antenas usadas para las WLANs tienen dos funciones:
•Receptor: Este es el terminador de una señal sobre un
medio de transmisión. En comunicaciones, es un
dispositivo que recibe información, control, u otras
señales desde un origen.
•Transmisor: Este es el origen o generador de una señal
sobre un medio de transmisión.
 Las antenas están disponibles con diferentes capacidades
de ganancia y alcance, anchos del rayo, y factores de
formato. El acoplar la antena correcta con el access point
(AP) o bridge correcto permite una cobertura eficiente en
cualquier instalación, además de una mejor confiabilidad, a
velocidades de datos muy altas.

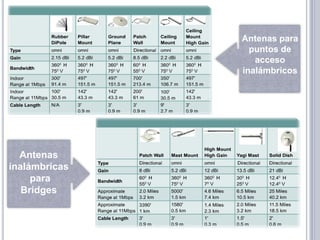

6. Antenas para
puntos de
acceso
inalámbricos
Antenas
inalámbricas
para
Bridges

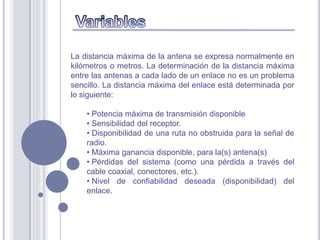

7. La distancia máxima de la antena se expresa normalmente en
kilómetros o metros. La determinación de la distancia máxima
entre las antenas a cada lado de un enlace no es un problema
sencillo. La distancia máxima del enlace está determinada por
lo siguiente:
• Potencia máxima de transmisión disponible
• Sensibilidad del receptor.
• Disponibilidad de una ruta no obstruida para la señal de
radio.
• Máxima ganancia disponible, para la(s) antena(s)
• Pérdidas del sistema (como una pérdida a través del
cable coaxial, conectores, etc.).
• Nivel de confiabilidad deseada (disponibilidad) del
enlace.

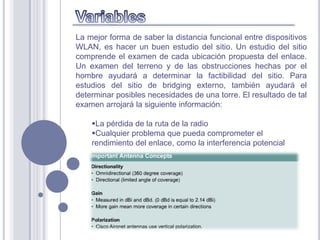

8. La mejor forma de saber la distancia funcional entre dispositivos
WLAN, es hacer un buen estudio del sitio. Un estudio del sitio
comprende el examen de cada ubicación propuesta del enlace.
Un examen del terreno y de las obstrucciones hechas por el
hombre ayudará a determinar la factibilidad del sitio. Para
estudios del sitio de bridging externo, también ayudará el
determinar posibles necesidades de una torre. El resultado de tal
examen arrojará la siguiente información:
La pérdida de la ruta de la radio
Cualquier problema que pueda comprometer el
rendimiento del enlace, como la interferencia potencial

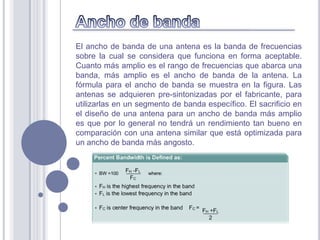

9. El ancho de banda de una antena es la banda de frecuencias
sobre la cual se considera que funciona en forma aceptable.
Cuanto más amplio es el rango de frecuencias que abarca una
banda, más amplio es el ancho de banda de la antena. La
fórmula para el ancho de banda se muestra en la figura. Las
antenas se adquieren pre-sintonizadas por el fabricante, para
utilizarlas en un segmento de banda específico. El sacrificio en
el diseño de una antena para un ancho de banda más amplio
es que por lo general no tendrá un rendimiento tan bueno en
comparación con una antena similar que está optimizada para
un ancho de banda más angosto.

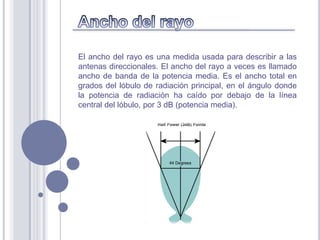

10. El ancho del rayo es una medida usada para describir a las
antenas direccionales. El ancho del rayo a veces es llamado
ancho de banda de la potencia media. Es el ancho total en
grados del lóbulo de radiación principal, en el ángulo donde
la potencia de radiación ha caído por debajo de la línea
central del lóbulo, por 3 dB (potencia media).

11. La ganancia de cualquier antena es en esencia una medida
de cuán bien la antena enfoca la energía RF irradiada en una
dirección en particular.
Para asegurar una comprensión común, Cisco se está
estandarizando en dBi para especificar las medidas de
ganancia. Este método de medición de ganancia utiliza una
antena isotrópica teórica como punto de referencia. Algunas
antenas están medidas en dBd, que utiliza una antena de tipo
bipolar en lugar de una antena isotrópica como el punto de
referencia.
Las antenas de alta ganancia dirigen la energía en forma más
restringida y precisa. Las antenas de baja ganancia dirigen la
energía en una forma más amplia.

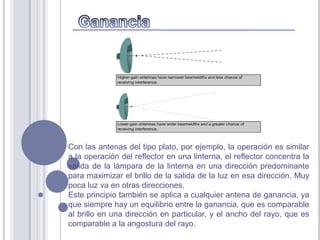

12. Con las antenas del tipo plato, por ejemplo, la operación es similar
a la operación del reflector en una linterna, el reflector concentra la
salida de la lámpara de la linterna en una dirección predominante
para maximizar el brillo de la salida de la luz en esa dirección. Muy
poca luz va en otras direcciones.
Este principio también se aplica a cualquier antena de ganancia, ya
que siempre hay un equilibrio entre la ganancia, que es comparable
al brillo en una dirección en particular, y el ancho del rayo, que es
comparable a la angostura del rayo.

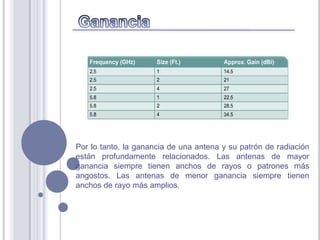

13. Por lo tanto, la ganancia de una antena y su patrón de radiación
están profundamente relacionados. Las antenas de mayor
ganancia siempre tienen anchos de rayos o patrones más
angostos. Las antenas de menor ganancia siempre tienen
anchos de rayo más amplios.

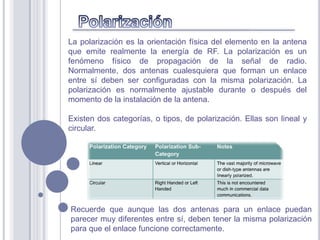

14. La polarización es la orientación física del elemento en la antena
que emite realmente la energía de RF. La polarización es un
fenómeno físico de propagación de la señal de radio.
Normalmente, dos antenas cualesquiera que forman un enlace
entre sí deben ser configuradas con la misma polarización. La
polarización es normalmente ajustable durante o después del
momento de la instalación de la antena.
Existen dos categorías, o tipos, de polarización. Ellas son lineal y
circular.
Recuerde que aunque las dos antenas para un enlace puedan
parecer muy diferentes entre sí, deben tener la misma polarización
para que el enlace funcione correctamente.

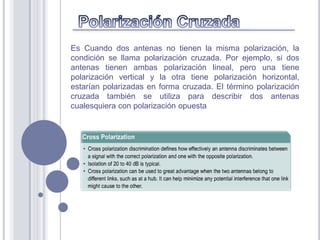

15. Es Cuando dos antenas no tienen la misma polarización, la
condición se llama polarización cruzada. Por ejemplo, si dos
antenas tienen ambas polarización lineal, pero una tiene
polarización vertical y la otra tiene polarización horizontal,
estarían polarizadas en forma cruzada. El término polarización
cruzada también se utiliza para describir dos antenas
cualesquiera con polarización opuesta

16. El patrón de emisión es la variación de la intensidad del campo
de una antena, como una función angular, con respecto al eje.
Todas las antenas son medidas contra lo que se conoce como
una antena isotrópica, que es una antena teórica. Esta es la
base para todas las otras antenas.

17. Recuerde que cuanto más alta es la ganancia, menor es el ancho del
rayo vertical.
Algunos tipos importantes de antenas son los siguientes:
Antena isotrópica - Esta es una antena hipotética que emite o
recibe energía en forma igual en todas direcciones y no existen
físicamente, pero representan a antenas de referencia
convenientes para expresar propiedades direccionales de las
antenas físicas.
Antena bipolar - Esta es normalmente una antena recta, de
pie central y longitud de onda media.
Sistema de antenas - Este es un montaje de elementos de
antena con dimensiones, espaciado y secuencia de iluminación
dispuestos de tal forma que los campos de los elementos
individuales se combinan. Esta combinación produce una
intensidad máxima en una dirección en particular e intensidades
de campo mínimas en otras direcciones.

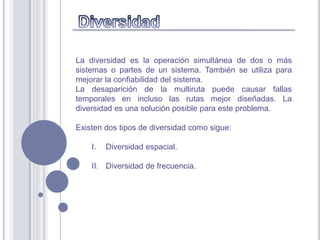

18. La diversidad es la operación simultánea de dos o más
sistemas o partes de un sistema. También se utiliza para
mejorar la confiabilidad del sistema.
La desaparición de la multiruta puede causar fallas
temporales en incluso las rutas mejor diseñadas. La
diversidad es una solución posible para este problema.
Existen dos tipos de diversidad como sigue:
I. Diversidad espacial.
II. Diversidad de frecuencia.

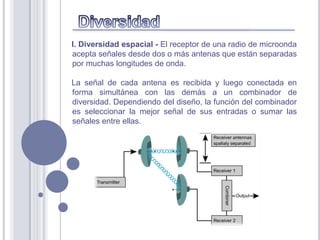

19. I. Diversidad espacial - El receptor de una radio de microonda
acepta señales desde dos o más antenas que están separadas
por muchas longitudes de onda.
La señal de cada antena es recibida y luego conectada en
forma simultánea con las demás a un combinador de
diversidad. Dependiendo del diseño, la función del combinador
es seleccionar la mejor señal de sus entradas o sumar las
señales entre ellas.

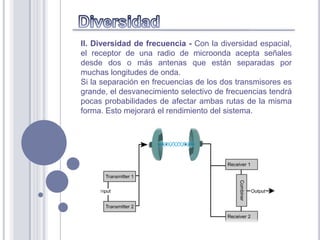

20. II. Diversidad de frecuencia - Con la diversidad espacial,
el receptor de una radio de microonda acepta señales
desde dos o más antenas que están separadas por
muchas longitudes de onda.
Si la separación en frecuencias de los dos transmisores es
grande, el desvanecimiento selectivo de frecuencias tendrá
pocas probabilidades de afectar ambas rutas de la misma
forma. Esto mejorará el rendimiento del sistema.

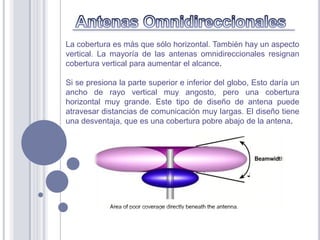

21. La cobertura es más que sólo horizontal. También hay un aspecto
vertical. La mayoría de las antenas omnidireccionales resignan
cobertura vertical para aumentar el alcance.
Si se presiona la parte superior e inferior del globo, Esto daría un
ancho de rayo vertical muy angosto, pero una cobertura
horizontal muy grande. Este tipo de diseño de antena puede
atravesar distancias de comunicación muy largas. El diseño tiene
una desventaja, que es una cobertura pobre abajo de la antena.

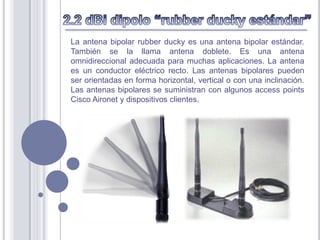

22. La antena bipolar rubber ducky es una antena bipolar estándar.
También se la llama antena doblete. Es una antena
omnidireccional adecuada para muchas aplicaciones. La antena
es un conductor eléctrico recto. Las antenas bipolares pueden
ser orientadas en forma horizontal, vertical o con una inclinación.
Las antenas bipolares se suministran con algunos access points
Cisco Aironet y dispositivos clientes.

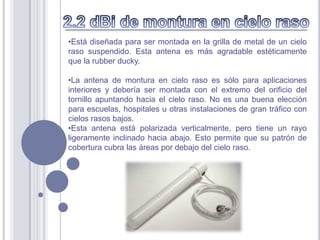

23. •Está diseñada para ser montada en la grilla de metal de un cielo
raso suspendido. Esta antena es más agradable estéticamente
que la rubber ducky.
•La antena de montura en cielo raso es sólo para aplicaciones
interiores y debería ser montada con el extremo del orificio del
tornillo apuntando hacia el cielo raso. No es una buena elección
para escuelas, hospitales u otras instalaciones de gran tráfico con
cielos rasos bajos.
•Esta antena está polarizada verticalmente, pero tiene un rayo
ligeramente inclinado hacia abajo. Esto permite que su patrón de
cobertura cubra las áreas por debajo del cielo raso.

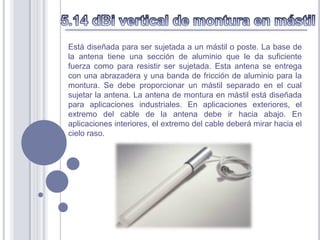

24. Está diseñada para ser sujetada a un mástil o poste. La base de
la antena tiene una sección de aluminio que le da suficiente
fuerza como para resistir ser sujetada. Esta antena se entrega
con una abrazadera y una banda de fricción de aluminio para la
montura. Se debe proporcionar un mástil separado en el cual
sujetar la antena. La antena de montura en mástil está diseñada
para aplicaciones industriales. En aplicaciones exteriores, el
extremo del cable de la antena debe ir hacia abajo. En
aplicaciones interiores, el extremo del cable deberá mirar hacia el
cielo raso.

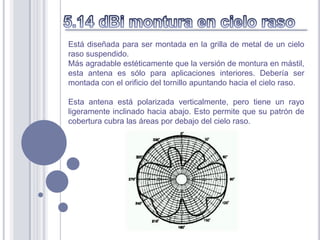

25. Está diseñada para ser montada en la grilla de metal de un cielo
raso suspendido.
Más agradable estéticamente que la versión de montura en mástil,
esta antena es sólo para aplicaciones interiores. Debería ser
montada con el orificio del tornillo apuntando hacia el cielo raso.
Esta antena está polarizada verticalmente, pero tiene un rayo
ligeramente inclinado hacia abajo. Esto permite que su patrón de
cobertura cubra las áreas por debajo del cielo raso.

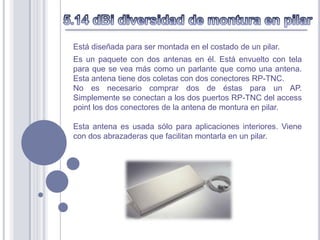

26. Está diseñada para ser montada en el costado de un pilar.
Es un paquete con dos antenas en él. Está envuelto con tela
para que se vea más como un parlante que como una antena.
Esta antena tiene dos coletas con dos conectores RP-TNC.
No es necesario comprar dos de éstas para un AP.
Simplemente se conectan a los dos puertos RP-TNC del access
point los dos conectores de la antena de montura en pilar.
Esta antena es usada sólo para aplicaciones interiores. Viene
con dos abrazaderas que facilitan montarla en un pilar.

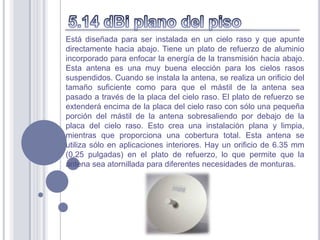

27. Está diseñada para ser instalada en un cielo raso y que apunte
directamente hacia abajo. Tiene un plato de refuerzo de aluminio
incorporado para enfocar la energía de la transmisión hacia abajo.
Esta antena es una muy buena elección para los cielos rasos
suspendidos. Cuando se instala la antena, se realiza un orificio del
tamaño suficiente como para que el mástil de la antena sea
pasado a través de la placa del cielo raso. El plato de refuerzo se
extenderá encima de la placa del cielo raso con sólo una pequeña
porción del mástil de la antena sobresaliendo por debajo de la
placa del cielo raso. Esto crea una instalación plana y limpia,
mientras que proporciona una cobertura total. Esta antena se
utiliza sólo en aplicaciones interiores. Hay un orificio de 6.35 mm
(0.25 pulgadas) en el plato de refuerzo, lo que permite que la
antena sea atornillada para diferentes necesidades de monturas.

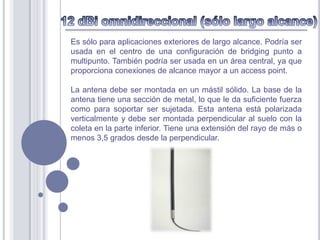

28. Es sólo para aplicaciones exteriores de largo alcance. Podría ser
usada en el centro de una configuración de bridging punto a
multipunto. También podría ser usada en un área central, ya que
proporciona conexiones de alcance mayor a un access point.
La antena debe ser montada en un mástil sólido. La base de la
antena tiene una sección de metal, lo que le da suficiente fuerza
como para soportar ser sujetada. Esta antena está polarizada
verticalmente y debe ser montada perpendicular al suelo con la
coleta en la parte inferior. Tiene una extensión del rayo de más o
menos 3,5 grados desde la perpendicular.

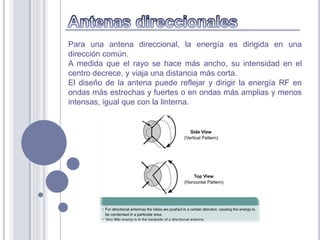

29. Para una antena direccional, la energía es dirigida en una
dirección común.
A medida que el rayo se hace más ancho, su intensidad en el
centro decrece, y viaja una distancia más corta.
El diseño de la antena puede reflejar y dirigir la energía RF en
ondas más estrechas y fuertes o en ondas más amplias y menos
intensas, igual que con la linterna.

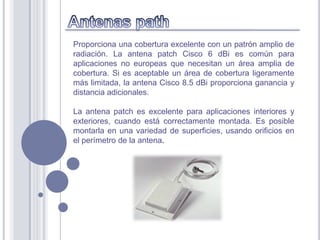

30. Proporciona una cobertura excelente con un patrón amplio de
radiación. La antena patch Cisco 6 dBi es común para
aplicaciones no europeas que necesitan un área amplia de
cobertura. Si es aceptable un área de cobertura ligeramente
más limitada, la antena Cisco 8.5 dBi proporciona ganancia y
distancia adicionales.
La antena patch es excelente para aplicaciones interiores y
exteriores, cuando está correctamente montada. Es posible
montarla en una variedad de superficies, usando orificios en
el perímetro de la antena.

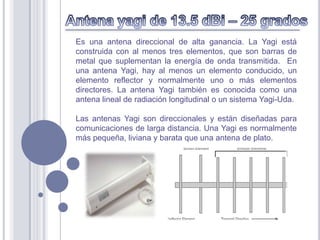

31. Es una antena direccional de alta ganancia. La Yagi está
construida con al menos tres elementos, que son barras de
metal que suplementan la energía de onda transmitida. En
una antena Yagi, hay al menos un elemento conducido, un
elemento reflector y normalmente uno o más elementos
directores. La antena Yagi también es conocida como una
antena lineal de radiación longitudinal o un sistema Yagi-Uda.
Las antenas Yagi son direccionales y están diseñadas para
comunicaciones de larga distancia. Una Yagi es normalmente
más pequeña, liviana y barata que una antena de plato.

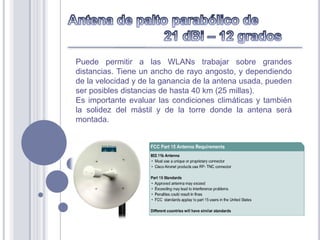

32. Puede permitir a las WLANs trabajar sobre grandes
distancias. Tiene un ancho de rayo angosto, y dependiendo
de la velocidad y de la ganancia de la antena usada, pueden
ser posibles distancias de hasta 40 km (25 millas).
Es importante evaluar las condiciones climáticas y también
la solidez del mástil y de la torre donde la antena será
montada.

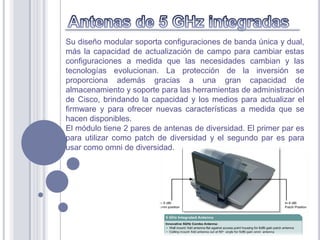

33. Su diseño modular soporta configuraciones de banda única y dual,
más la capacidad de actualización de campo para cambiar estas
configuraciones a medida que las necesidades cambian y las
tecnologías evolucionan. La protección de la inversión se
proporciona además gracias a una gran capacidad de
almacenamiento y soporte para las herramientas de administración
de Cisco, brindando la capacidad y los medios para actualizar el
firmware y para ofrecer nuevas características a medida que se
hacen disponibles.
El módulo tiene 2 pares de antenas de diversidad. El primer par es
para utilizar como patch de diversidad y el segundo par es para
usar como omni de diversidad.

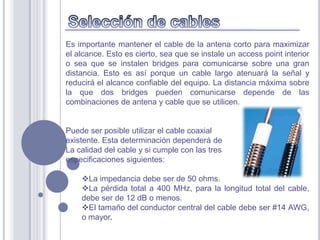

34. Es importante mantener el cable de la antena corto para maximizar
el alcance. Esto es cierto, sea que se instale un access point interior
o sea que se instalen bridges para comunicarse sobre una gran
distancia. Esto es así porque un cable largo atenuará la señal y
reducirá el alcance confiable del equipo. La distancia máxima sobre
la que dos bridges pueden comunicarse depende de las
combinaciones de antena y cable que se utilicen.
Puede ser posible utilizar el cable coaxial
existente. Esta determinación dependerá de
La calidad del cable y si cumple con las tres
especificaciones siguientes:
La impedancia debe ser de 50 ohms.
La pérdida total a 400 MHz, para la longitud total del cable,
debe ser de 12 dB o menos.
El tamaño del conductor central del cable debe ser #14 AWG,
o mayor.

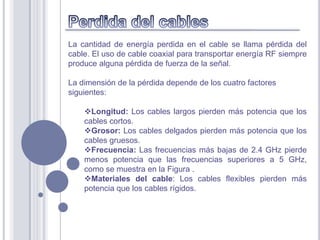

35. La cantidad de energía perdida en el cable se llama pérdida del
cable. El uso de cable coaxial para transportar energía RF siempre
produce alguna pérdida de fuerza de la señal.
La dimensión de la pérdida depende de los cuatro factores
siguientes:
Longitud: Los cables largos pierden más potencia que los
cables cortos.
Grosor: Los cables delgados pierden más potencia que los
cables gruesos.
Frecuencia: Las frecuencias más bajas de 2.4 GHz pierde
menos potencia que las frecuencias superiores a 5 GHz,
como se muestra en la Figura .
Materiales del cable: Los cables flexibles pierden más
potencia que los cables rígidos.

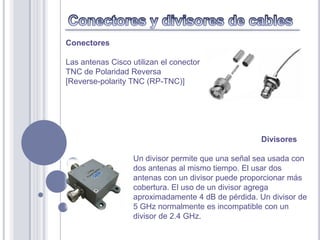

36. Conectores
Las antenas Cisco utilizan el conector
TNC de Polaridad Reversa
[Reverse-polarity TNC (RP-TNC)]
Divisores
Un divisor permite que una señal sea usada con
dos antenas al mismo tiempo. El usar dos
antenas con un divisor puede proporcionar más
cobertura. El uso de un divisor agrega
aproximadamente 4 dB de pérdida. Un divisor de
5 GHz normalmente es incompatible con un
divisor de 2.4 GHz.

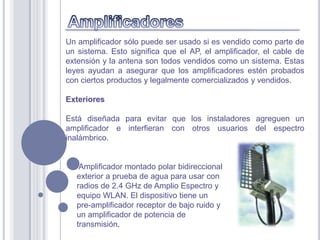

37. Un amplificador sólo puede ser usado si es vendido como parte de
un sistema. Esto significa que el AP, el amplificador, el cable de
extensión y la antena son todos vendidos como un sistema. Estas
leyes ayudan a asegurar que los amplificadores estén probados
con ciertos productos y legalmente comercializados y vendidos.
Exteriores
Está diseñada para evitar que los instaladores agreguen un
amplificador e interfieran con otros usuarios del espectro
inalámbrico.
Amplificador montado polar bidireccional
exterior a prueba de agua para usar con
radios de 2.4 GHz de Amplio Espectro y
equipo WLAN. El dispositivo tiene un
pre-amplificador receptor de bajo ruido y
un amplificador de potencia de
transmisión.

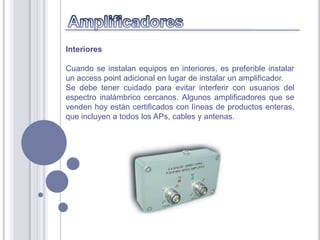

38. Interiores
Cuando se instalan equipos en interiores, es preferible instalar
un access point adicional en lugar de instalar un amplificador.
Se debe tener cuidado para evitar interferir con usuarios del
espectro inalámbrico cercanos. Algunos amplificadores que se
venden hoy están certificados con líneas de productos enteras,
que incluyen a todos los APs, cables y antenas.

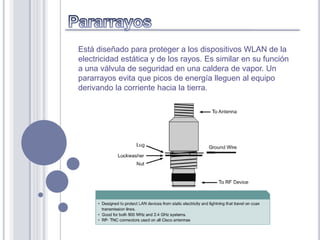

39. Está diseñado para proteger a los dispositivos WLAN de la
electricidad estática y de los rayos. Es similar en su función
a una válvula de seguridad en una caldera de vapor. Un
pararrayos evita que picos de energía lleguen al equipo
derivando la corriente hacia la tierra.

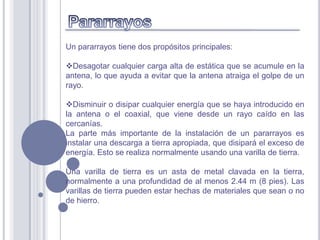

40. Un pararrayos tiene dos propósitos principales:
Desagotar cualquier carga alta de estática que se acumule en la
antena, lo que ayuda a evitar que la antena atraiga el golpe de un
rayo.
Disminuir o disipar cualquier energía que se haya introducido en
la antena o el coaxial, que viene desde un rayo caído en las
cercanías.
La parte más importante de la instalación de un pararrayos es
instalar una descarga a tierra apropiada, que disipará el exceso de
energía. Esto se realiza normalmente usando una varilla de tierra.
Una varilla de tierra es un asta de metal clavada en la tierra,
normalmente a una profundidad de al menos 2.44 m (8 pies). Las
varillas de tierra pueden estar hechas de materiales que sean o no
de hierro.

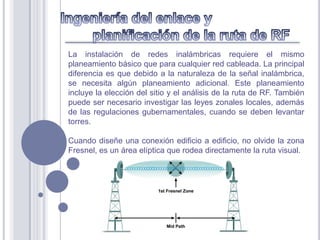

41. La instalación de redes inalámbricas requiere el mismo
planeamiento básico que para cualquier red cableada. La principal
diferencia es que debido a la naturaleza de la señal inalámbrica,
se necesita algún planeamiento adicional. Este planeamiento
incluye la elección del sitio y el análisis de la ruta de RF. También
puede ser necesario investigar las leyes zonales locales, además
de las regulaciones gubernamentales, cuando se deben levantar
torres.
Cuando diseñe una conexión edificio a edificio, no olvide la zona
Fresnel, es un área elíptica que rodea directamente la ruta visual.

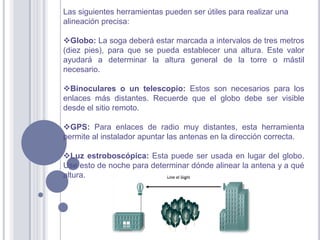

42. Las siguientes herramientas pueden ser útiles para realizar una
alineación precisa:
Globo: La soga deberá estar marcada a intervalos de tres metros
(diez pies), para que se pueda establecer una altura. Este valor
ayudará a determinar la altura general de la torre o mástil
necesario.
Binoculares o un telescopio: Estos son necesarios para los
enlaces más distantes. Recuerde que el globo debe ser visible
desde el sitio remoto.
GPS: Para enlaces de radio muy distantes, esta herramienta
permite al instalador apuntar las antenas en la dirección correcta.
Luz estroboscópica: Esta puede ser usada en lugar del globo.
Use esto de noche para determinar dónde alinear la antena y a qué
altura.

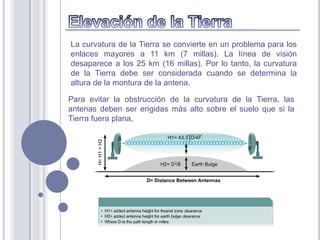

43. La curvatura de la Tierra se convierte en un problema para los
enlaces mayores a 11 km (7 millas). La línea de visión
desaparece a los 25 km (16 millas). Por lo tanto, la curvatura
de la Tierra debe ser considerada cuando se determina la
altura de la montura de la antena.
Para evitar la obstrucción de la curvatura de la Tierra, las
antenas deben ser erigidas más alto sobre el suelo que si la
Tierra fuera plana.

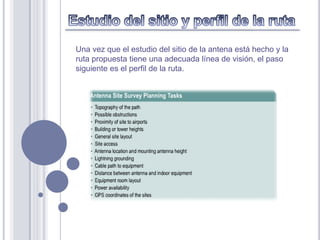

44. Una vez que el estudio del sitio de la antena está hecho y la
ruta propuesta tiene una adecuada línea de visión, el paso
siguiente es el perfil de la ruta.

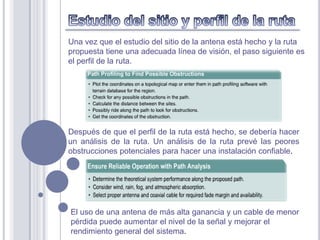

45. Una vez que el estudio del sitio de la antena está hecho y la ruta
propuesta tiene una adecuada línea de visión, el paso siguiente es
el perfil de la ruta.
Después de que el perfil de la ruta está hecho, se debería hacer
un análisis de la ruta. Un análisis de la ruta prevé las peores
obstrucciones potenciales para hacer una instalación confiable.
El uso de una antena de más alta ganancia y un cable de menor
pérdida puede aumentar el nivel de la señal y mejorar el
rendimiento general del sistema.

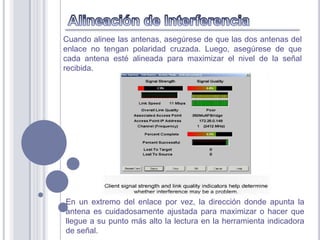

46. Cuando alinee las antenas, asegúrese de que las dos antenas del
enlace no tengan polaridad cruzada. Luego, asegúrese de que
cada antena esté alineada para maximizar el nivel de la señal
recibida.
En un extremo del enlace por vez, la dirección donde apunta la
antena es cuidadosamente ajustada para maximizar o hacer que
llegue a su punto más alto la lectura en la herramienta indicadora
de señal.

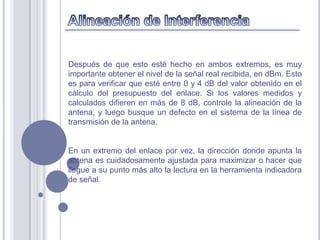

47. Después de que esto esté hecho en ambos extremos, es muy
importante obtener el nivel de la señal real recibida, en dBm. Esto
es para verificar que esté entre 0 y 4 dB del valor obtenido en el
cálculo del presupuesto del enlace. Si los valores medidos y
calculados difieren en más de 8 dB, controle la alineación de la
antena, y luego busque un defecto en el sistema de la línea de
transmisión de la antena.
En un extremo del enlace por vez, la dirección donde apunta la
antena es cuidadosamente ajustada para maximizar o hacer que
llegue a su punto más alto la lectura en la herramienta indicadora
de señal.
