Este documento proporciona instrucciones paso a paso para elaborar un cable de par trenzado UTP Cat5 y configurar una red entre dos computadoras conectadas por este cable. Explica los materiales necesarios, cómo preparar y colocar los conductores en el conector RJ45, crimpear el conector para fijarlo al cable, y establecer las direcciones IP y máscaras de subred de cada computadora para que puedan comunicarse a través de la red recién creada.

1. I.S.T.E. CAP FAP «JOSE ABELARDO QUIÑONES GONZALES» TRABAJO: Pasos para elaborar el cable de par trenzado.DOCENTE: Wiliams MedinaESTUDIANTE: Noemy Gurrero Zurita.

2. HERRAMIENTAS.Esto es lo que vamos a usar para elaborara el cable par trenzado.-Tijeras de electricista.-Herramienta de -crimpar.-Cable UTPcat5.-Conectores RJ45.

3. En esta imagen podéis ver el conector con los ocho carriles correspondientes a los ocho conductores.Aquí se aprietan solo cincocuchillas para ver comoconectaran con los cables al crimpar. contacto numero 8 señalocon flecha morada por el carril 2 con un circulo verde este conector ya no lo usare

4. Empezar con la punta de las tijeras a unos 5-6cm. Del extremo, pellizcola funda camisa o aislamientoexterno del cable todo alrededor.Cuando esta debilitadotiro y separo, dejando al descubierto, los cuatro pares de cables trenzados.

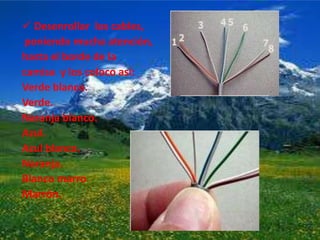

5. Desenrollar los cables,poniendo mucha atención, hasta el borde de la camisa y los coloco así:Verde blanco.Verde.Naranja blanco.Azul.Azul blanco.Naranja.Blanco marroMarrón.

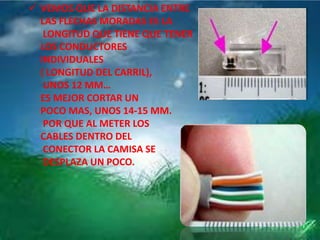

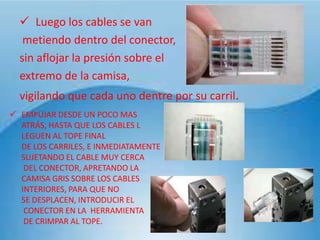

6. Sujetarlos con fuerza; ya no puedoDejar que cambien el orden hasta acabarLa construcción del conector para que ninguna conexión cambie de Posición. estiro los cables poniéndolos totalmente paralelos. No puedo dejar quecambie de posiciónNo puede dejar que cambie de posición, y si tiene que parar aquí para hacer algo…sujételos con una pinza u otro utillaje, para que no cambie de posición.Vemos Que La Distancia Entre Las Flechas Moradas Es La Longitud Que Tiene Que Tener Los Conductores Individuales( Longitud Del Carril), Unos 12 Mm…Es mejor cortar un poco mas, unos 14-15 mm.por que al meter los cables dentro delconector la camisa sedesplaza un poco.Luego los cables se van metiendo dentro del conector, sin aflojar la presión sobre el extremo de la camisa, vigilando que cada uno dentre por su carril.Empujar desde un poco mas atrás, hasta que los cables lleguen al tope final de los carriles, e inmediatamente sujetando el cable muy cerca del conector, apretando la camisa gris sobre los cables interiores, para que no se desplacen, introducir el conector en la herramienta de crimparal tope.Cerrar la herramienta, apretando fuertementeel mango. El conector ya esta fijado al cable.

7. Ahora comprobar que los cables sigan llegando asta el final de los carriles( ver flecha morada), mas allá de las cuchillas .compruebo también por el otro lado la flecha verde señala que la camisaGris esta bien retenida por la uña de plástico transparente.

8. Comprobar también por arriba que todos los cables lleguen hasta el final, las cuchillas hacen conexión perfecta, atravesando el aislante.

9. Bueno para el otro extremo volvemos. a realizar los mismos pasos anteriores.Podemos ver en la imagen el final del cable con los conectores correspondientes.

10. Ahora que ya hemos elaborado los cables correspondientesdebemos configurar las PC, para eso seguimos los siguientes pasos:ir a InicioConfiguraciónConexiones de red y en la tarjeta de red clic en Propiedades y te vas a configurarel "Protocolo TCP/IP" y en la línea que pone "Especificar una dirección IP" le pones una que puede ser: 192.168.0.1 y en la "Máscara de subred" tiene que estar: 255.255.255.0 (normalmente ya estará puesto automáticamente).En el otro ordenador será todo igual, a excepción de la dirección IP que en este caso deberá ser por ejemplo: 192.168.0.2 y por supuesto la máscara de subred, la misma. Tras dar en Aceptar el ordenador se reiniciará y la red habrá quedado activada. Una vez reiniciado el equipo, deberán estar encendidas las lucecitas verdes de la tarjeta de red de ambos (una fija y la otra parpadeando); pero además si queremos comprobar que la red funciona, tendremos que ir ainicio-Ejecutar y en la ventanita tecleamos el siguiente comando: ping 192.168.0.2 (suponiendo que estamos en la máquina 192.168.0.1) lo que hará que si todo funciona correctamente, la respuesta sea algo parecido a: "Respuesta desde 192......", pero si no funcionase bien respondería algo como: "Tiempo de espera agotado...".-Lo más normal es que todo funcione a la primera, y en caso negativo, revisa el cable que has fabricado porque podría suceder que algún cable estuviese mal.Tras estar configurada la red, tu podrías acceder de una a la otra máquina mediante la utilidad de "Compartir", pues si picas en una carpeta con botón derecho verás que te aparece la opción de Compartirla, con lo cual estaría accesible al otro equipo.
