1. DIPLOMADO
POSTULANTE: Janko Ramos Lilicia Vilma
Sucre – Bolivia
2024
PROPUESTA DE PROCEDIMIENTOS DE MANEJO SEGURO
DE EXPLOSIVOS DE VOLADURA EN LA COOPERATIVA
MINERA "SAN PEDRO DE PUCA CANCHA R.L."
PROVINCIA, NOR CINTI -CHUQUISACA

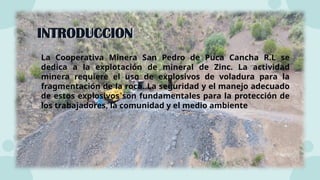

2. INTRODUCCION
La Cooperativa Minera San Pedro de Puca Cancha R.L se
dedica a la explotación de mineral de Zinc. La actividad
minera requiere el uso de explosivos de voladura para la
fragmentación de la roca. La seguridad y el manejo adecuado
de estos explosivos son fundamentales para la protección de
los trabajadores, la comunidad y el medio ambiente

3. SITUACIÓN PROBLÉMICA
Fuente: Elaboración propia

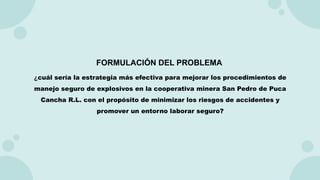

4. FORMULACIÓN DEL PROBLEMA
¿cuál sería la estrategia más efectiva para mejorar los procedimientos de
manejo seguro de explosivos en la cooperativa minera San Pedro de Puca
Cancha R.L. con el propósito de minimizar los riesgos de accidentes y
promover un entorno laborar seguro?

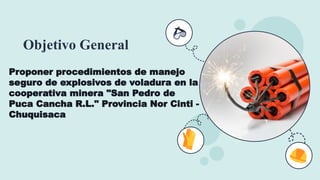

5. Objetivo General
Proponer procedimientos de manejo
seguro de explosivos de voladura en la
cooperativa minera "San Pedro de
Puca Cancha R.L." Provincia Nor Cinti -
Chuquisaca

6. 1. Describir los métodos y técnicas para el
manejo seguro de explosivos.
2. Diagnosticar la situación actual del
manejo de explosivos de voladura en la
minería de San Pedro de Puca Cancha
R.L.
3. Identificar peligros, evaluar y controlar
los riesgos (IPER) en manejo de
explosivos de voladura.
4. Proponer medidas de control al proceso
de voladura.
5. Diseñar procedimientos para la gestión
de los riegos más críticos en el manejo
es explosivos de voladura.
Objetivos Específicos

7. JUSTIFICACIÓN
Invertir en un manejo seguro de
explosivos es una medida preventiva
que genera ahorros a largo plazo. Los
costos de seguridad son menores que
los gastos por accidentes, como
indemnizaciones, multas y la
interrupción de operaciones.
La seguridad de los
trabajadores es fundamental,
el manejo seguro de explosivos
se centra en proteger la salud y
bien estar de todos los
empleados.
Justificación
económica
Justificación
social
Justificación
legal
Ley 400 de Control de Armas de Fuego,
Municiones, Explosivos y otros
Materiales Relacionados y su
reglamento, el Decreto Supremo 2175.
Estas normas buscan garantizar la
seguridad de los trabajadores, la
prevención de accidentes en manejo
de explosivo. Sus obligaciones: tener,
licencia y permiso, almacenamiento y
trasporte, manipulación y uso y
cumplimiento normas internas

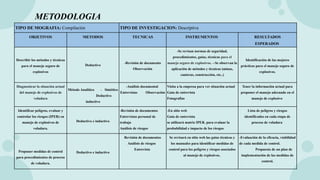

8. METODOLOGIA
TIPO DE MOGRAFIA: Compilación TIPO DE INVESTIGACION: Descriptiva
OBJETIVOS METODOS TECNICAS INSTRUMENTOS RESULTADOS
ESPERADOS
Describir los métodos y técnicas
para el manejo seguro de
explosivos
Deductivo
-Revisión de documento
Observación
-Se revisan normas de seguridad,
procedimientos, guías, técnicas para el
manejo seguro de explosivos. --Se observan la
aplicación de métodos y técnicas (minas,
canteras, construcción, etc..)
Identificación de las mejores
prácticas para el manejo seguro de
explosivos.
Diagnosticar la situación actual
del manejo de explosivos de
voladura
Método Analítico - Sintético
Deductivo
inductivo
-Análisis documental
Entrevistas Observación
Visita a la empresa para ver situación actual
Guía de entrevista
Fotografías
Tener la información actual para
proponer el manejo adecuado en el
manejo de explosivo
Identificar peligros, evaluar y
controlar los riesgos (IPER) en
manejo de explosivos de
voladura.
Deductivo e inductivo
-Revisión de documentos
Entrevistas personal de
trabajo
Análisis de riesgos
-En sitio web
Guía de entrevista
se utilizará matriz IPER. para evaluar la
probabilidad e impacto de los riesgos
Lista de peligros y riesgos
identificados en cada etapa de
proceso de voladura
Proponer medidas de control
para procedimientos de proceso
de voladura.
Deductivo e inductivo
Revisión de documentos
Análisis de riesgos
Entrevista
Se revisará en sitio web las guías técnicas y
los manuales para identificar medidas de
control para los peligros y riesgos asociados
al manejo de explosivos.
-Evaluación de la eficacia, viabilidad
de cada medida de control.
Propuesta de un plan de
implementación de las medidas de
control.

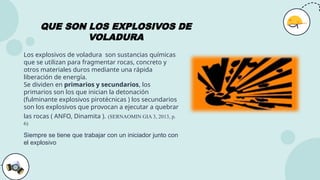

9. QUE SON LOS EXPLOSIVOS DE
VOLADURA
Los explosivos de voladura son sustancias químicas
que se utilizan para fragmentar rocas, concreto y
otros materiales duros mediante una rápida
liberación de energía.
Se dividen en primarios y secundarios, los
primarios son los que inician la detonación
(fulminante explosivos pirotécnicas ) los secundarios
son los explosivos que provocan a ejecutar a quebrar
las rocas ( ANFO, Dinamita ). (SERNAOMIN GIA 3, 2013, p.
6)
Siempre se tiene que trabajar con un iniciador junto con
el explosivo

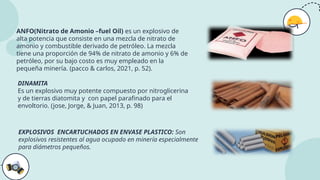

10. ANFO(Nitrato de Amonio –fuel Oil) es un explosivo de
alta potencia que consiste en una mezcla de nitrato de
amonio y combustible derivado de petróleo. La mezcla
tiene una proporción de 94% de nitrato de amonio y 6% de
petróleo, por su bajo costo es muy empleado en la
pequeña minería. (pacco & carlos, 2021, p. 52).
DINAMITA
Es un explosivo muy potente compuesto por nitroglicerina
y de tierras diatomita y con papel parafinado para el
envoltorio. (jose, Jorge, & Juan, 2013, p. 98)
EXPLOSIVOS ENCARTUCHADOS EN ENVASE PLASTICO: Son
explosivos resistentes al agua ocupado en minería especialmente
para diámetros pequeños.

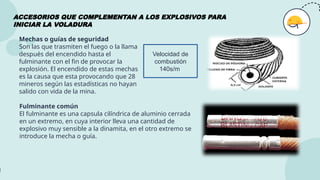

11. Mechas o guías de seguridad
Son las que trasmiten el fuego o la llama
después del encendido hasta el
fulminante con el fin de provocar la
explosión. El encendido de estas mechas
es la causa que esta provocando que 28
mineros según las estadísticas no hayan
salido con vida de la mina.
Fulminante común
El fulminante es una capsula cilíndrica de aluminio cerrada
en un extremo, en cuya interior lleva una cantidad de
explosivo muy sensible a la dinamita, en el otro extremo se
introduce la mecha o guía.
ACCESORIOS QUE COMPLEMENTAN A LOS EXPLOSIVOS PARA
INICIAR LA VOLADURA
Velocidad de
combustión
140s/m

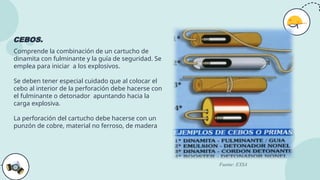

12. CEBOS.
Comprende la combinación de un cartucho de
dinamita con fulminante y la guía de seguridad. Se
emplea para iniciar a los explosivos.
Se deben tener especial cuidado que al colocar el
cebo al interior de la perforación debe hacerse con
el fulminante o detonador apuntando hacia la
carga explosiva.
La perforación del cartucho debe hacerse con un
punzón de cobre, material no ferroso, de madera
Fuente: EXSA

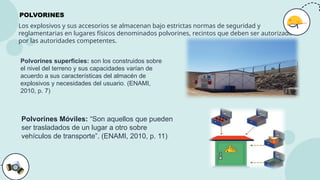

13. Los explosivos y sus accesorios se almacenan bajo estrictas normas de seguridad y
reglamentarias en lugares físicos denominados polvorines, recintos que deben ser autorizado
por las autoridades competentes.
Polvorines superficies: son los construidos sobre
el nivel del terreno y sus capacidades varían de
acuerdo a sus características del almacén de
explosivos y necesidades del usuario. (ENAMI,
2010, p. 7)
POLVORINES
Polvorines Móviles: “Son aquellos que pueden
ser trasladados de un lugar a otro sobre
vehículos de transporte”. (ENAMI, 2010, p. 11)

14. MARCO CONTEXTUAL
EL PERSONAL DE TRABAJO
• 1 Perforista
• 1 bichero
• 2 ayudantes
• 1 Compresorista
• 1 cocinera
Se dedica a la explotación
mineral de zinc, se realiza
mediante labores subterráneas
como piques, rajos, corridas y
otros necesarios
Fuente: Elaboración propia

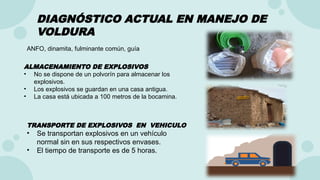

15. TRANSPORTE DE EXPLOSIVOS EN VEHICULO
• Se transportan explosivos en un vehículo
normal sin en sus respectivos envases.
• El tiempo de transporte es de 5 horas.
ALMACENAMIENTO DE EXPLOSIVOS
• No se dispone de un polvorín para almacenar los
explosivos.
• Los explosivos se guardan en una casa antigua.
• La casa está ubicada a 100 metros de la bocamina.
ANFO, dinamita, fulminante común, guía
DIAGNÓSTICO ACTUAL EN MANEJO DE
VOLDURA

16. • Los cebos preparados y el ANFO se transportan
en bolsas de yute o baldes o el taco de goma.
TRANSPORTE DE EXPLOSIVOS EN LA MINERÍA

17. • La preparación de cebos explosivos se realiza de
forma completamente manual.
• Se utiliza un alicate o cuchillo para cortar la guía
de seguridad que tiene la longitud 1m y 20cm.
• El fulminante se ensambla en el alicate.
PREPARACIÓN DE CEBOS EXPLOSIVOS

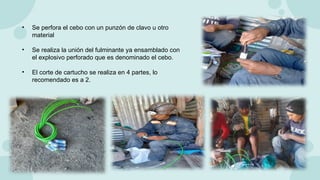

18. • Se perfora el cebo con un punzón de clavo u otro
material
• Se realiza la unión del fulminante ya ensamblado con
el explosivo perforado que es denominado el cebo.
• El corte de cartucho se realiza en 4 partes, lo
recomendado es a 2.

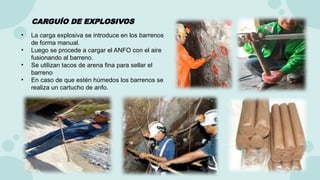

19. • La carga explosiva se introduce en los barrenos
de forma manual.
• Luego se procede a cargar el ANFO con el aire
fusionando al barreno.
• Se utilizan tacos de arena fina para sellar el
barreno
• En caso de que estén húmedos los barrenos se
realiza un cartucho de anfo.
CARGUÍO DE EXPLOSIVOS

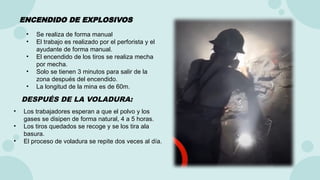

20. • Se realiza de forma manual
• El trabajo es realizado por el perforista y el
ayudante de forma manual.
• El encendido de los tiros se realiza mecha
por mecha.
• Solo se tienen 3 minutos para salir de la
zona después del encendido.
• La longitud de la mina es de 60m.
• Los trabajadores esperan a que el polvo y los
gases se disipen de forma natural, 4 a 5 horas.
• Los tiros quedados se recoge y se los tira ala
basura.
• El proceso de voladura se repite dos veces al día.
ENCENDIDO DE EXPLOSIVOS
DESPUÉS DE LA VOLADURA:

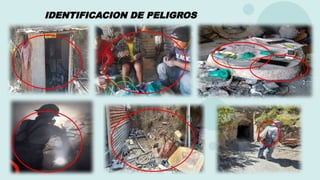

21. IDENTIFICACION DE PELIGROS

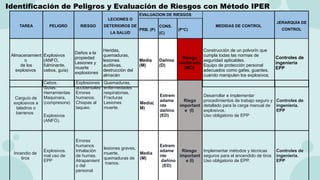

22. TAREA PELIGRO RIESGO
LECIONES O
DETERIOROS DE
LA SALUD
EVALUACION DE RIESGOS
MEDIDAS DE CONTROL
JERARQUIA DE
CONTROL
PRB. (P)
CONS.
(C)
(P*C)
Almacenamient
o
de los
explosivos
Explosivos
(ANFO,
fulminante,
cebos, guía)
Daños a la
propiedad
Lesiones y
muerte
explosiones
Heridas,
quemaduras,
lesiones
auditivas,
destrucción del
almacén
Media
(M)
Dañino
(D)
Riesgo
moderado
(MO)
Construcción de un polvorín que
cumpla todas las normas de
seguridad aplicables.
Equipo de protección personal
adecuados como gafas, guantes,
cuando manipulen los explosivos.
Controles de
ingeniería
EPP
Identificación de Peligros y Evaluación de Riesgos con Método IPER
Carguío de
explosivos a
taladros o
barrenos
Cebos.
Guías.
Herramientas
Maquinara,
(compresora)
Explosivos
(ANFO).
Explosiones
accidentales
Errores
humanos.
Chispas al
taqueo.
Quemaduras,
enfermedades
respiratorias,
Fracturas
Lesiones
muerte.
Media(
M)
Extrem
adame
nte
dañino
(ED)
Riego
important
e (I)
Desarrollar e implementar
procedimientos de trabajo seguro y
detallado para la carga manual de
explosivos.
Uso obligatorio de EPP
Controles de
ingeniería.
EPP
Incendio de
tiros
Explosivos.
mal uso de
EPP
Errores
humanos
Inhalación
de humas.
Atrapamient
o del
personal
lesiones graves,
muerte,
quemaduras de
manos.
Media
(M)
Extrem
adame
nte
dañino
(ED)
Riesgo
important
e (I)
Implementar métodos y técnicas
seguros para el encendido de tiros
Uso obligatorio de EPP.
Controles de
ingeniería.
EPP

23. PROPUESTA DE PROCEDIMIENTOS PARA EL

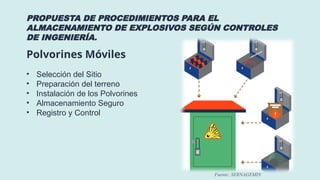

ALMACENAMIENTO DE EXPLOSIVOS SEGÚN CONTROLES
DE INGENIERÍA.
• Selección del Sitio
• Preparación del terreno
• Instalación de los Polvorines
• Almacenamiento Seguro
• Registro y Control
Fuente: SERNAGEMIN
Polvorines Móviles

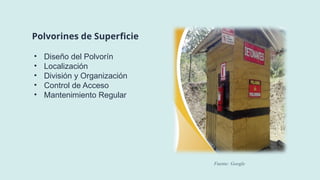

24. • Diseño del Polvorín
• Localización
• División y Organización
• Control de Acceso
• Mantenimiento Regular
Fuente: Google
Polvorines de Superficie

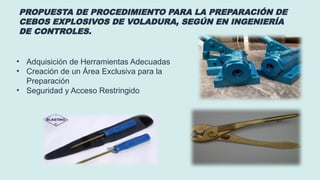

25. PROPUESTA DE PROCEDIMIENTO PARA LA PREPARACIÓN DE
CEBOS EXPLOSIVOS DE VOLADURA, SEGÚN EN INGENIERÍA
DE CONTROLES.
• Adquisición de Herramientas Adecuadas
• Creación de un Área Exclusiva para la
Preparación
• Seguridad y Acceso Restringido

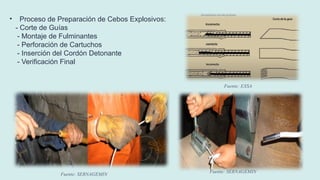

26. • Proceso de Preparación de Cebos Explosivos:
- Corte de Guías
- Montaje de Fulminantes
- Perforación de Cartuchos
- Inserción del Cordón Detonante
- Verificación Final
Fuente: SERNAGEMIN
Fuente: EXSA
Fuente: SERNAGEMIN

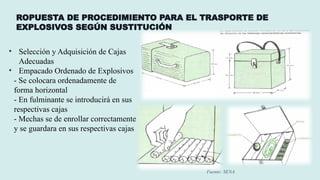

27. ROPUESTA DE PROCEDIMIENTO PARA EL TRASPORTE DE
EXPLOSIVOS SEGÚN SUSTITUCIÓN
• Selección y Adquisición de Cajas
Adecuadas
• Empacado Ordenado de Explosivos
- Se colocara ordenadamente de
forma horizontal
- En fulminante se introducirá en sus
respectivas cajas
- Mechas se de enrollar correctamente
y se guardara en sus respectivas cajas
Fuente: SENA

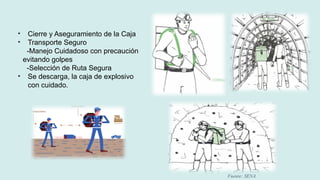

28. • Cierre y Aseguramiento de la Caja
• Transporte Seguro
-Manejo Cuidadoso con precaución
evitando golpes
-Selección de Ruta Segura
• Se descarga, la caja de explosivo
con cuidado.
Fuente: SENA

29. PROPUESTA DE PROCEDIMIENTOS PARA EL CARGUÍO, TAQUEO DE
EXPLOSIVOS Y ENCENDIDO DE LOS TIROS, SEGÚN CONTROLES DE
INGENIERÍA.
Fuente: SENAGIOMIN

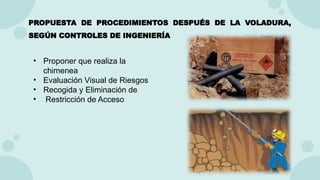

30. PROPUESTA DE PROCEDIMIENTOS DESPUÉS DE LA VOLADURA,
SEGÚN CONTROLES DE INGENIERÍA
• Proponer que realiza la
chimenea
• Evaluación Visual de Riesgos
• Recogida y Eliminación de
• Restricción de Acceso

31. PROPUESTA DE PROCEDIMIENTOS PARA CAPACITACIÓN SOBRE EL
MANEJO DE EXPLOSIVOS, SEGÚN ADMINISTRATIVOS.
• El conocimiento detallado del funcionamiento y los riesgos de
cada una de los explosivos y accesorios de voladura a utilizar.
• Explicación de manejo correcto en el trasporte , almacenamiento ,
preparación del cebo, encendido de tiros y manipulación seguro
de explosivo.
• Manejo de emergencia los procedimientos a seguir en caso de
accidentes , primeros auxilios para quemaduras y lesiones por
explosión y la ejecución de plan de emergencia .
• Uso adecuado de ropa de protección personal.
Se propone que la capacitación se realice con sesiones de dos horas que cubran todas las temas relevantes en manejo
de explosivos de voladura se realizara cada tres meses . Puede ser a cargo de un ingeniero especializado en
explosivos o personal capacitado en el manejó de explosivos. Las temas en capacitar son:
Fuente: SENAGIOMIN

32. • Provisión de EPP
• Verificación del Estado del EPP
• Uso Correcto del EPP
• Prohibición de Modificaciones
• Reporte de Incumplimientos
• Sanciones por Incumplimiento
• Usos obligatorio de EPP
PROPONER PROCEDIMIENTOS PARA EL USO OBLIGATORIO DE LA
ROPA DE PROTECCIÓN PERSONAL (EPP)
Fuente: EXSA

33. CONCLUSIONES
 Métodos y técnicas para el manejo seguro de explosivos
Se revisaron guías, normativas y mejores prácticas para el manejo seguro de explosivos en voladura.
Es crucial seguir estas prácticas para garantizar la seguridad de los trabajadores.
 Situación actual del manejo de explosivos de la minería
Se identificaron debilidades significativas en el manejo de explosivo.
No hay procedimientos estandarizados, el almacenamiento y las herramientas no son adecuados, el uso
de equipos de protección personal incorrecto, existe una alta probabilidad de accidentes.
 Identificación y evaluación de riesgos con el método IPER:
Se identificaron y evaluaron riesgos en todas las etapas del manejo de explosivos.
• Las tareas con mayor riesgo son:
Almacenamiento de explosivos, preparación de explosivos, transporte de explosivos, Carguío de
explosivos, Encendido de tiros.
 Propuesta de Medidas de control para procedimientos en manejo de explosivos
Se proponen medidas de control efectivas basadas en la jerarquía de controles
Implementar herramientas específicas para el preparado de cebos explosivos, utilizar mochilas o cajas,
madera para el transporte seguro de explosivos, practicar técnicas y métodos adecuados en los
procedimientos de explosivos, realizar capacitaciones exhaustivas sobre el manejo seguro de explosivos,
obligar el uso de equipos de protección personal a todos los trabajadores y en todos los procesos.

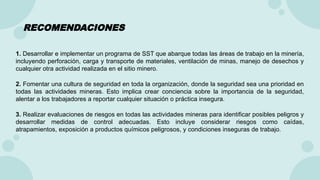

34. RECOMENDACIONES
1. Desarrollar e implementar un programa de SST que abarque todas las áreas de trabajo en la minería,
incluyendo perforación, carga y transporte de materiales, ventilación de minas, manejo de desechos y
cualquier otra actividad realizada en el sitio minero.
2. Fomentar una cultura de seguridad en toda la organización, donde la seguridad sea una prioridad en
todas las actividades mineras. Esto implica crear conciencia sobre la importancia de la seguridad,
alentar a los trabajadores a reportar cualquier situación o práctica insegura.
3. Realizar evaluaciones de riesgos en todas las actividades mineras para identificar posibles peligros y
desarrollar medidas de control adecuadas. Esto incluye considerar riesgos como caídas,
atrapamientos, exposición a productos químicos peligrosos, y condiciones inseguras de trabajo.

35. GRACIAS

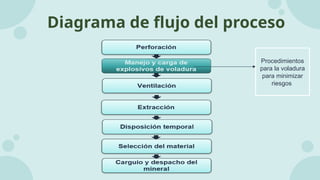

36. Diagrama de flujo del proceso
Procedimientos
para la voladura
para minimizar
riesgos

37. PROPUESTA DE PROCEDIMIENTO PARA EL TRANSPORTE DE
EXPLOSIVOS EN VEHÍCULOS, SEGÚN EN LOS CONTROLES DE
INGENIERÍA.
• Adquisición de Explosivos y Preparación
para el Transporte.
• Carga de Explosivos en el Vehículo
• Descarga de Explosivos al Llegar al
Destino
Fuente: Google

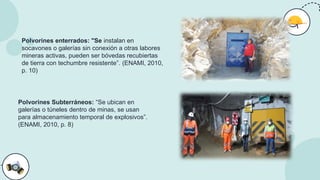

38. Polvorines enterrados: "Se instalan en
socavones o galerías sin conexión a otras labores
mineras activas, pueden ser bóvedas recubiertas
de tierra con techumbre resistente”. (ENAMI, 2010,
p. 10)
Polvorines Subterráneos: “Se ubican en
galerías o túneles dentro de minas, se usan
para almacenamiento temporal de explosivos”.
(ENAMI, 2010, p. 8)
