Este documento contiene información sobre circuitos eléctricos, incluyendo definiciones de circuitos en serie, paralelo y mixto, y cómo se calculan las resistencias, inductancias y capacitancias equivalentes en cada tipo de conexión. También explica la ley de Ohm, diferentes tipos de circuitos de corriente continua y alterna, y conceptos como fasores, impedancia y potencia eléctrica.

1. NOMBRE: DANIEL GUILLERMO CALDERON SOLORZANO

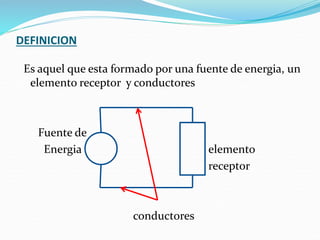

2. DEFINICION
Es aquel que esta formado por una fuente de energia, un
elemento receptor y conductores
Fuente de
Energia elemento
receptor
conductores

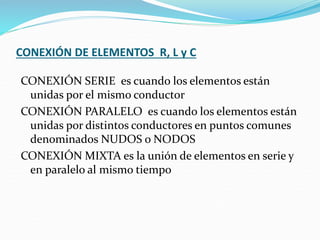

3. CONEXIÓN DE ELEMENTOS R, L y C
CONEXIÓN SERIE es cuando los elementos están
unidas por el mismo conductor
CONEXIÓN PARALELO es cuando los elementos están
unidas por distintos conductores en puntos comunes
denominados NUDOS o NODOS
CONEXIÓN MIXTA es la unión de elementos en serie y
en paralelo al mismo tiempo

4. RESISTENCIAS
R1
SERIE: R2 = R eq. = R1 + R2 + R3
R3
PARALELO: R1 R2 R3 = R eq. = 1 / 1/R1 +1/ R2 +1/R3
MIXTO: R1
R2 R3 = R eq. = No definido

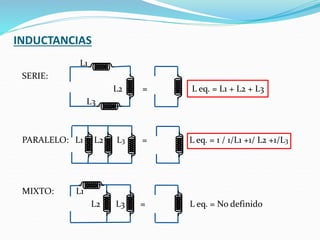

5. INDUCTANCIAS
L1
SERIE:
L2 = L eq. = L1 + L2 + L3
L3
PARALELO: L1 L2 L3 = L eq. = 1 / 1/L1 +1/ L2 +1/L3
MIXTO: L1
L2 L3 = L eq. = No definido

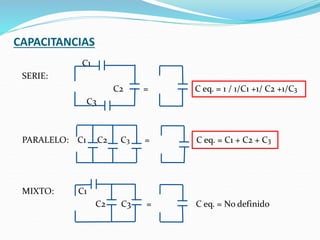

6. CAPACITANCIAS
C1
SERIE:
C2 = C eq. = 1 / 1/C1 +1/ C2 +1/C3
C3
PARALELO: C1 C2 C3 = C eq. = C1 + C2 + C3
MIXTO: C1
C2 C3 = C eq. = No definido

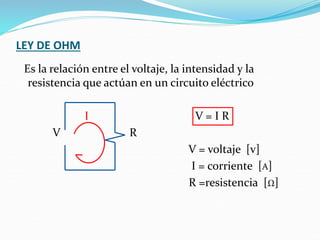

7. LEY DE OHM
Es la relación entre el voltaje, la intensidad y la
resistencia que actúan en un circuito eléctrico
I V = I R
V R
V = voltaje [v]
I = corriente [A]
R =resistencia [Ω]

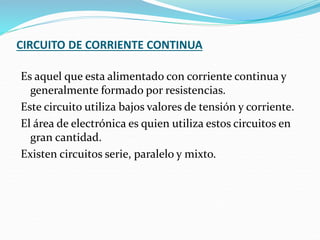

8. CIRCUITO DE CORRIENTE CONTINUA
Es aquel que esta alimentado con corriente continua y
generalmente formado por resistencias.
Este circuito utiliza bajos valores de tensión y corriente.
El área de electrónica es quien utiliza estos circuitos en
gran cantidad.
Existen circuitos serie, paralelo y mixto.

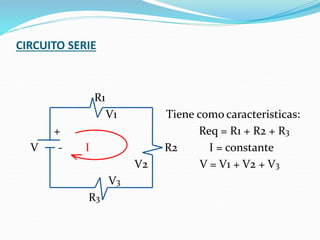

9. CIRCUITO SERIE
R1
V1 Tiene como caracteristicas:
+ Req = R1 + R2 + R3
V - I R2 I = constante
V2 V = V1 + V2 + V3
V3
R3

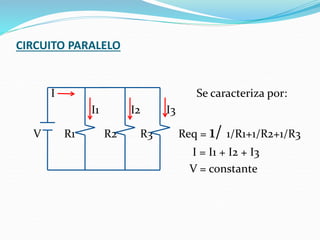

10. CIRCUITO PARALELO
I Se caracteriza por:
I1 I2 I3
V R1 R2 R3 Req = 1/ 1/R1+1/R2+1/R3
I = I1 + I2 + I3
V = constante

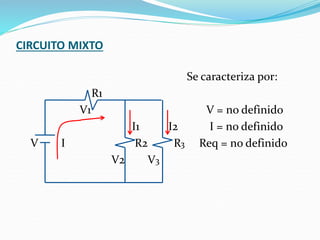

11. CIRCUITO MIXTO
Se caracteriza por:
R1
V1 V = no definido
I1 I2 I = no definido
V I R2 R3 Req = no definido
V2 V3

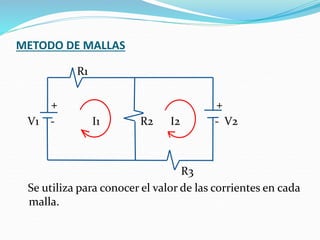

12. METODO DE MALLAS
R1
+ +
V1 - I1 R2 I2 - V2
R3
Se utiliza para conocer el valor de las corrientes en cada
malla.

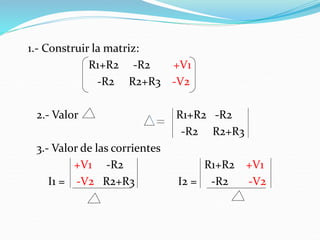

13. 1.- Construir la matriz:
R1+R2 -R2 +V1
-R2 R2+R3 -V2
2.- Valor R1+R2 -R2
-R2 R2+R3
3.- Valor de las corrientes
+V1 -R2 R1+R2 +V1
I1 = -V2 R2+R3 I2 = -R2 -V2

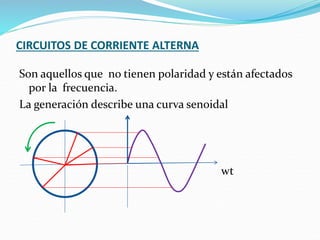

14. CIRCUITOS DE CORRIENTE ALTERNA
Son aquellos que no tienen polaridad y están afectados
por la frecuencia.
La generación describe una curva senoidal
wt

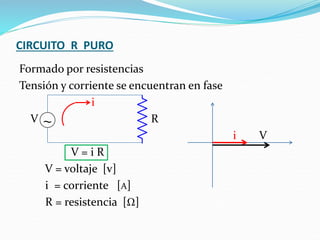

15. CIRCUITO R PURO
Formado por resistencias
Tensión y corriente se encuentran en fase
i
V R
i V
V = i R
V = voltaje [v]
i = corriente [A]
R = resistencia [Ω]
~

16. CIRCUITO L PURO
Formado por inductancias
La tensión adelanta a la corriente en 90˚
i
V L XL
V = i XL XL = 2 π f L
V = voltaje [v] XL=reactancia inductiva [Ω]
i = corriente [A] f = frecuencia [Hz]
XL = reactancia inductiva [Ω] L = inductancia [h]
~

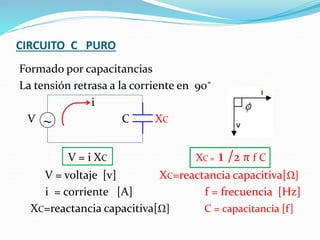

17. CIRCUITO C PURO
Formado por capacitancias
La tensión retrasa a la corriente en 90˚
i
V C XC
V = i XC XC = 1 /2 π f C
V = voltaje [v] XC=reactancia capacitiva[Ω]
i = corriente [A] f = frecuencia [Hz]
XC=reactancia capacitiva[Ω] C = capacitancia [f]
~

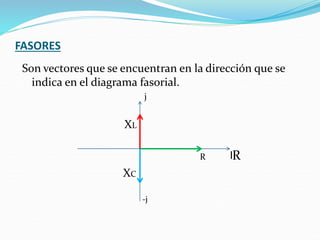

18. FASORES
Son vectores que se encuentran en la dirección que se
indica en el diagrama fasorial.
j
XL
R R
XC
-j

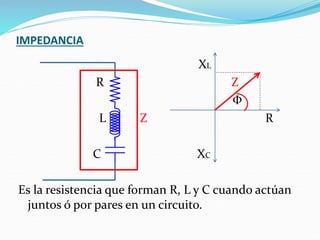

19. IMPEDANCIA
XL
R Z
Φ
L Z R
C XC
Es la resistencia que forman R, L y C cuando actúan
juntos ó por pares en un circuito.

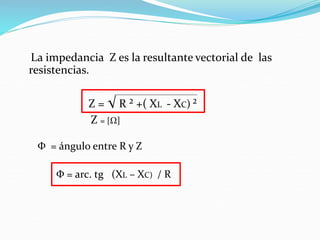

20. La impedancia Z es la resultante vectorial de las
resistencias.
Z = √ R ² +( XL - XC) ²
Z = [Ω]
Φ = ángulo entre R y Z
Φ = arc. tg (XL – XC) / R

21. CIRCUITO R L C
R Z = √ R ² +( XL - XC )²
Φ = arc. tg (XL – XC) / R
i V = i Z
V L V = voltaje [v]
i = corriente [A]
C Z = impedancia [Ω]
~

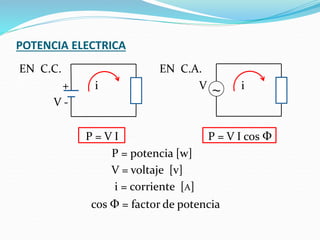

22. POTENCIA ELECTRICA
EN C.C. EN C.A.
+ i V i
V -
P = V I P = V I cos Φ
P = potencia [w]
V = voltaje [v]
i = corriente [A]
cos Φ = factor de potencia
~

23. gracias por su atención !!
