Este documento presenta los resultados de un proyecto de investigación hidrogeológica realizado entre 2005-2007. Se recopilaron datos existentes, se realizó un censo de pozos y muestreo de aguas. Los resultados incluyen la geología de la zona, la dirección del flujo de aguas subterráneas, las propiedades químicas del agua, un mapeo hidrogeológico y la creación de un modelo numérico conceptual y de flujo del acuífero.

1. Sara Vassolo
SAG PY - 10 de Mayo 2007

2. Temas a tratar
• Presentación del proyecto
• Trabajos/Investigaciones preliminares
• Resultados obtenidos
– Geología
– Hidrogeología
– Mapeo
– Modelo numérico
SAG PY - 10 de Mayo 2007

3. Presentación del Proyecto
SAG PY - 10 de Mayo 2007

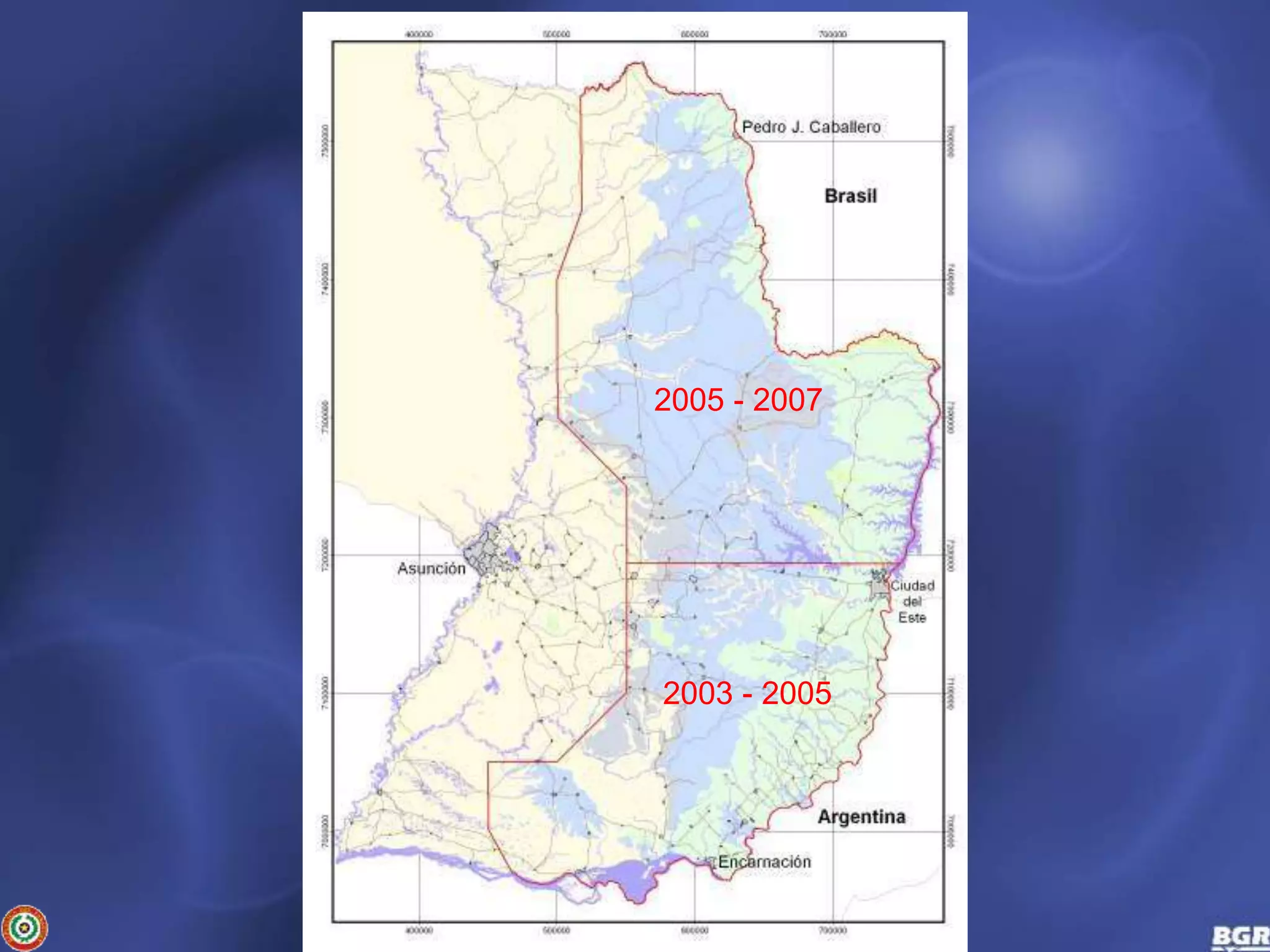

4. 2005 - 2007
2003 - 2005
SAG PY - 10 de Mayo 2007

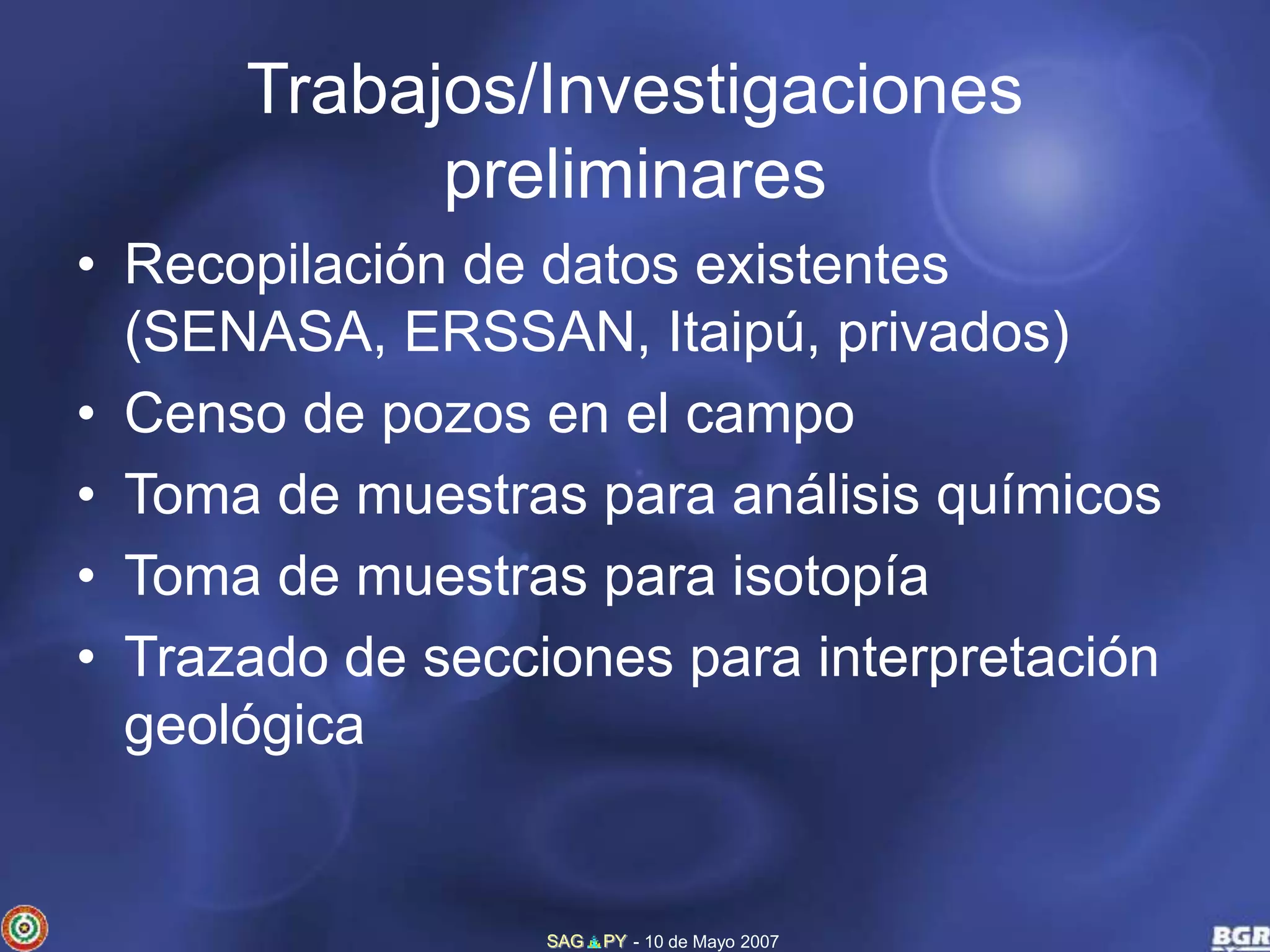

5. Trabajos/Investigaciones
preliminares
• Recopilación de datos existentes
(SENASA, ERSSAN, Itaipú, privados)
• Censo de pozos en el campo
• Toma de muestras para análisis químicos
• Toma de muestras para isotopía
• Trazado de secciones para interpretación
geológica
SAG PY - 10 de Mayo 2007

6. Resultados: Geología
SAG PY - 10 de Mayo 2007

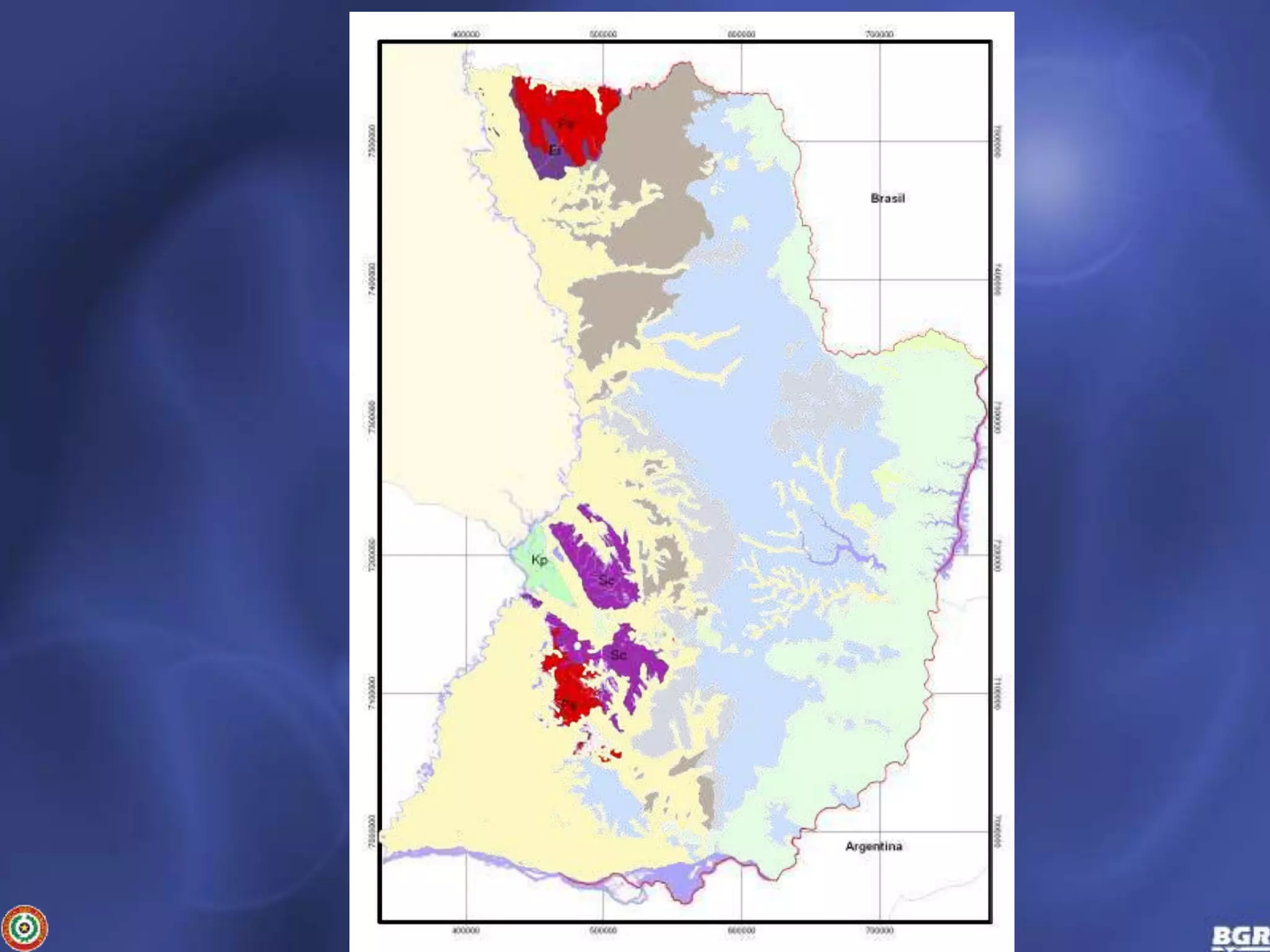

7. SAG PY - 10 de Mayo 2007

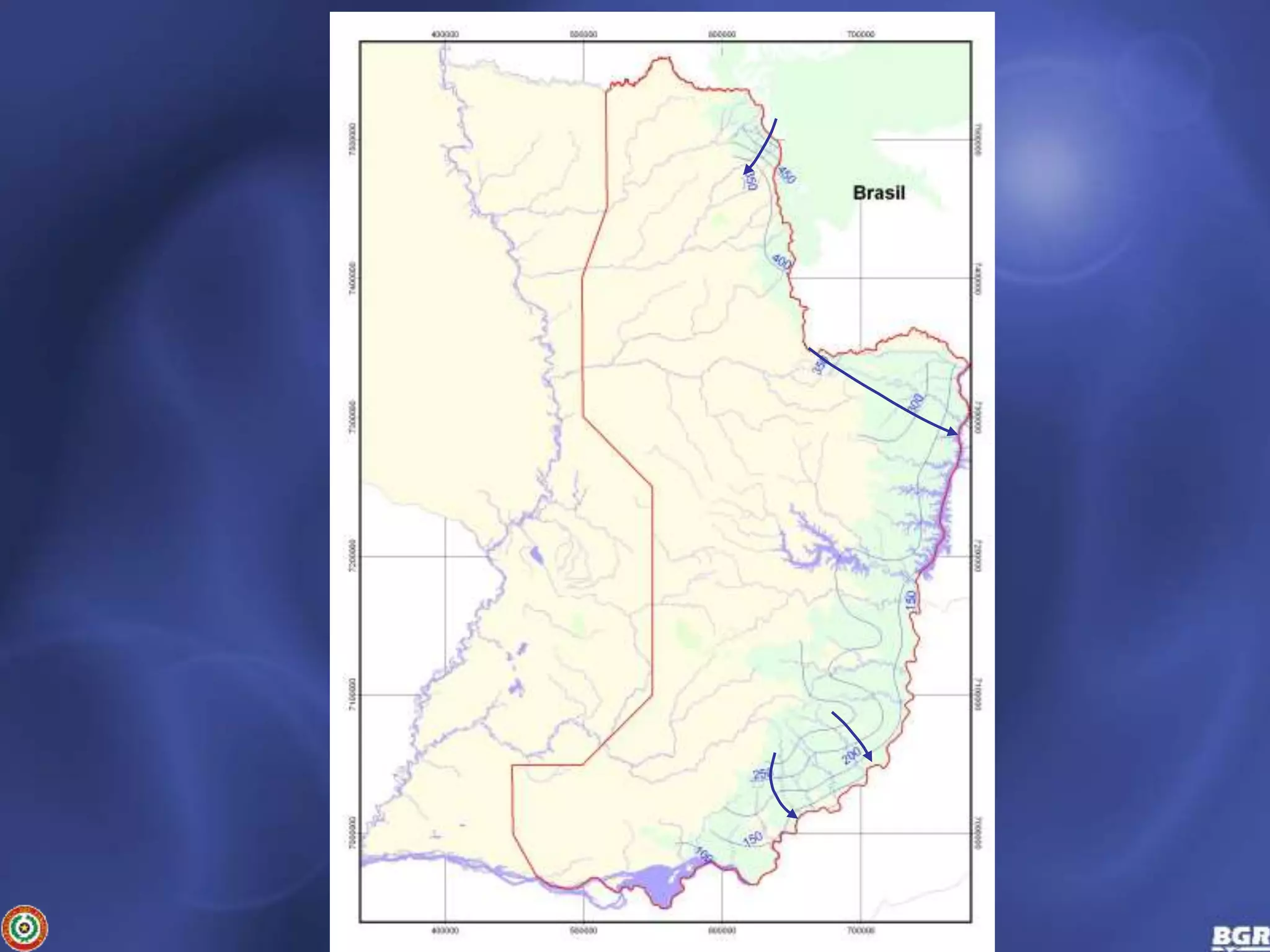

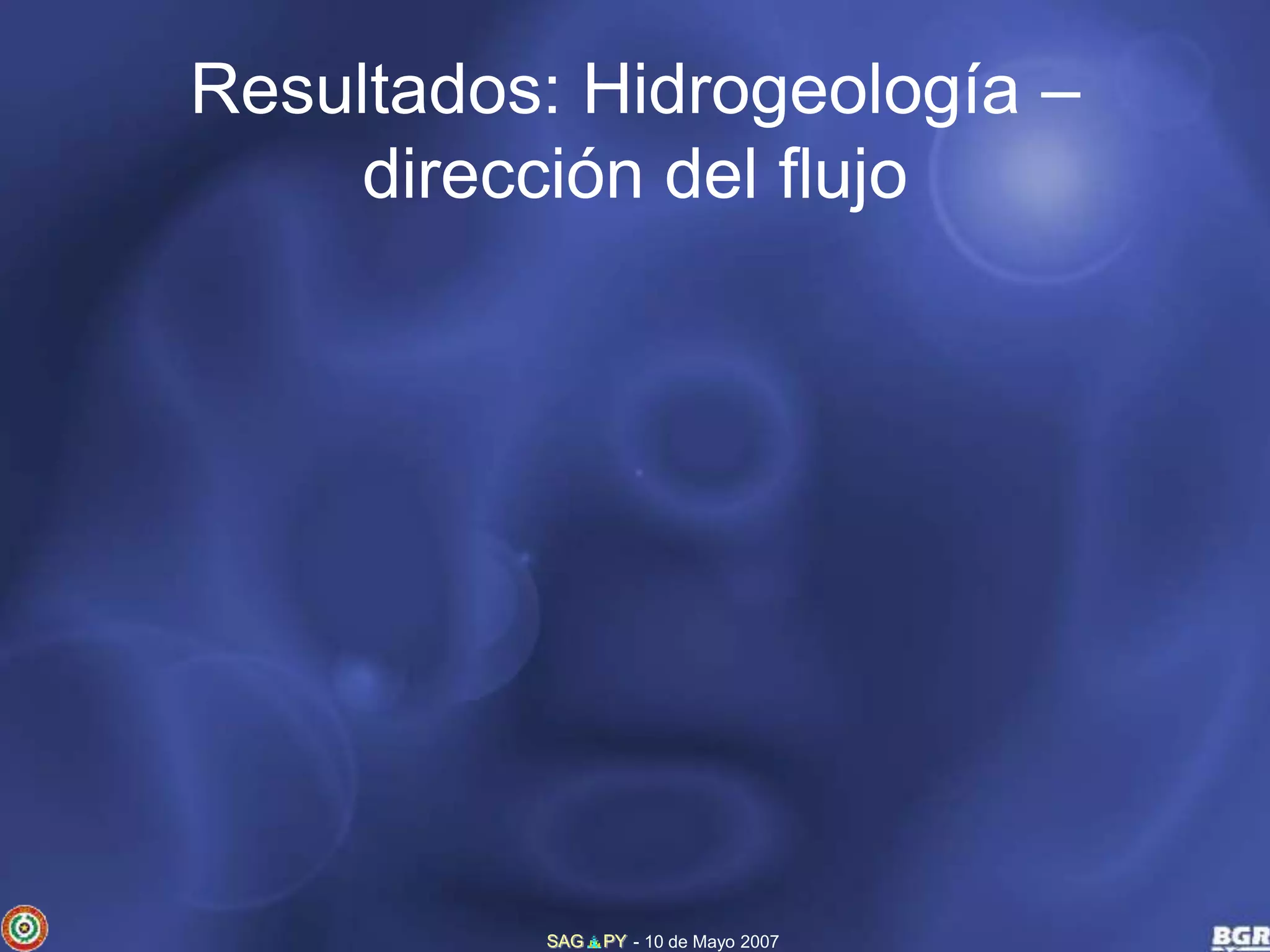

8. Resultados: Hidrogeología –
dirección del flujo
SAG PY - 10 de Mayo 2007

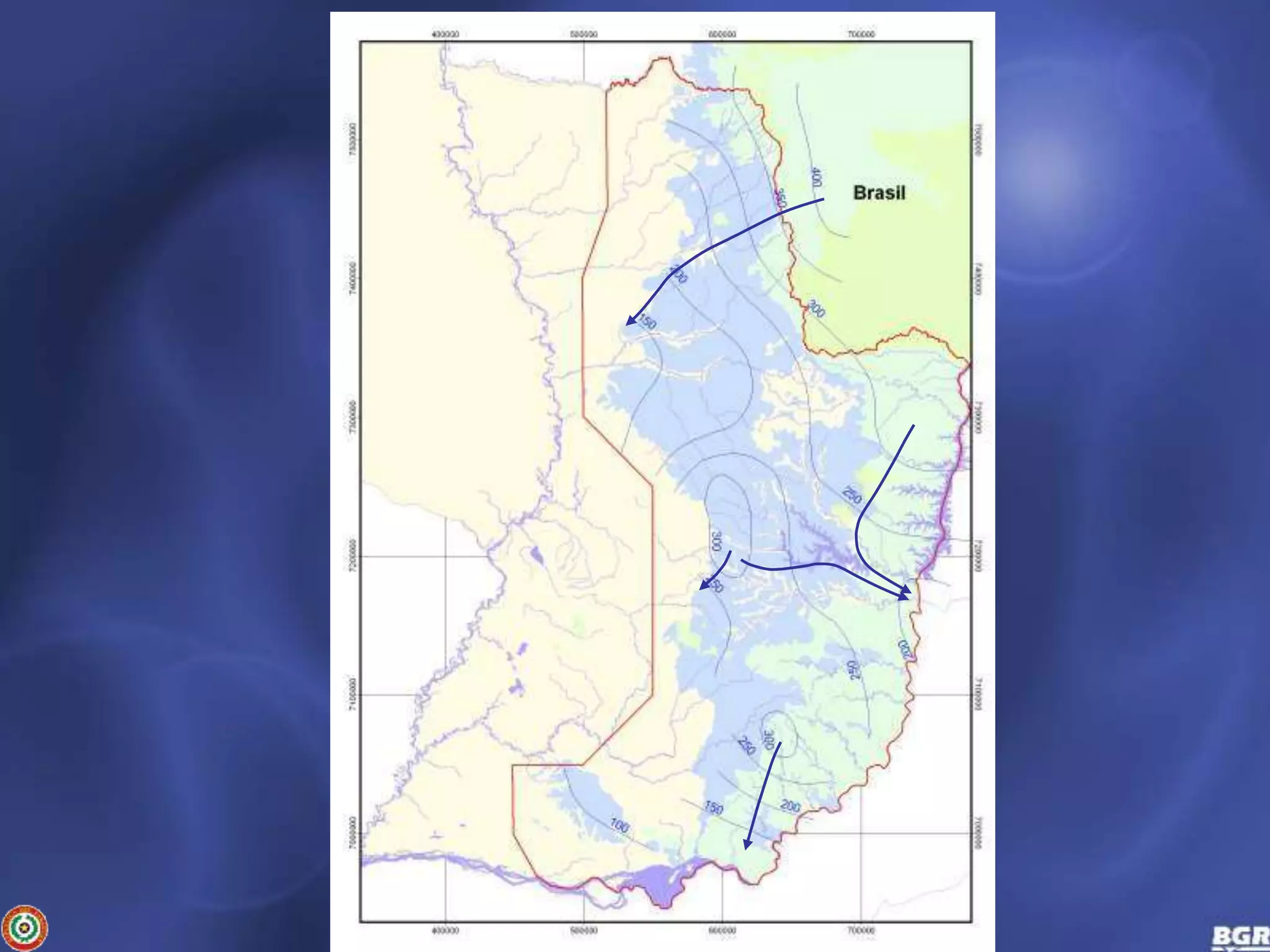

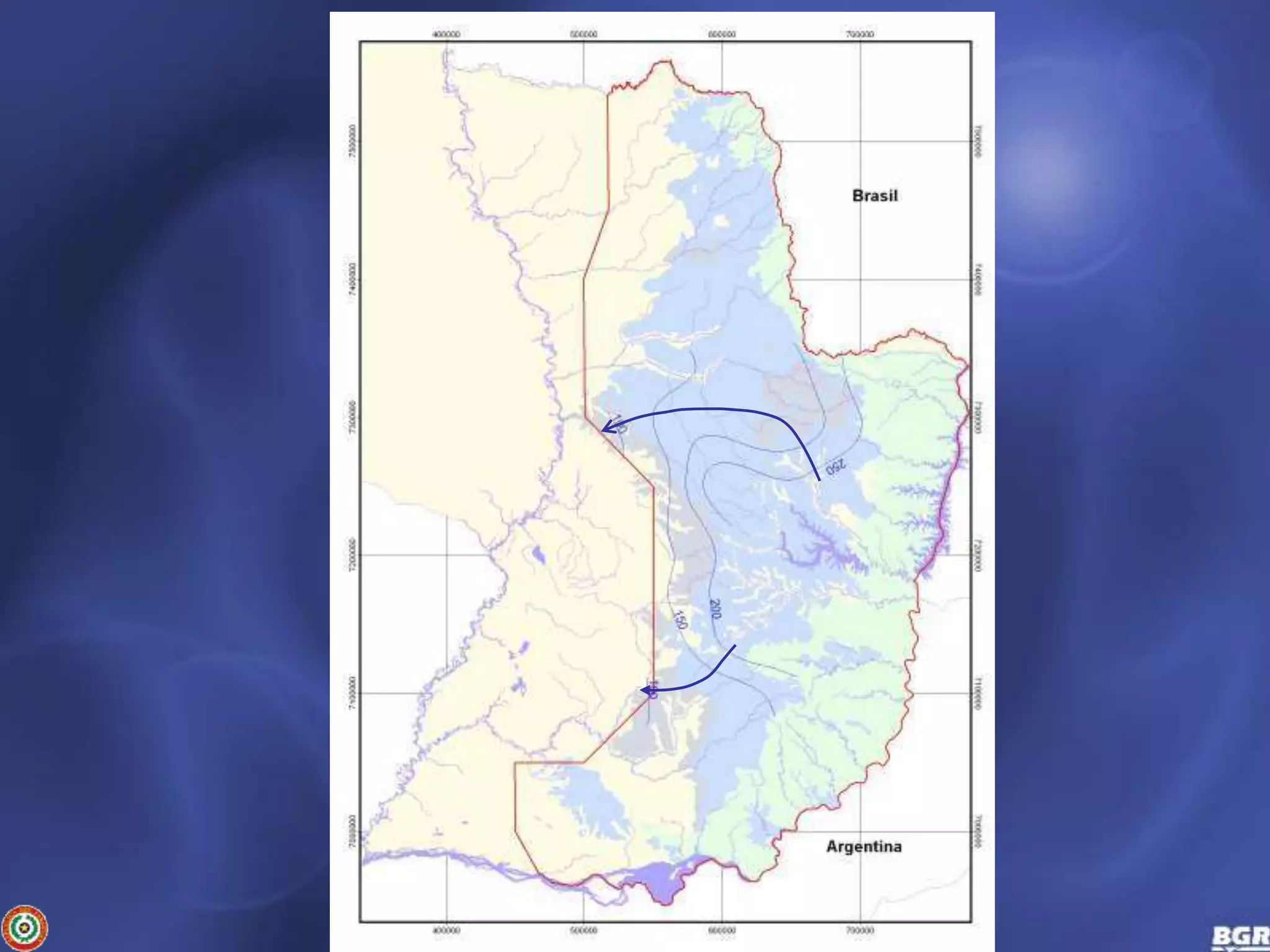

9. SAG PY - 10 de Mayo 2007

10. SAG PY - 10 de Mayo 2007

11. SAG PY - 10 de Mayo 2007

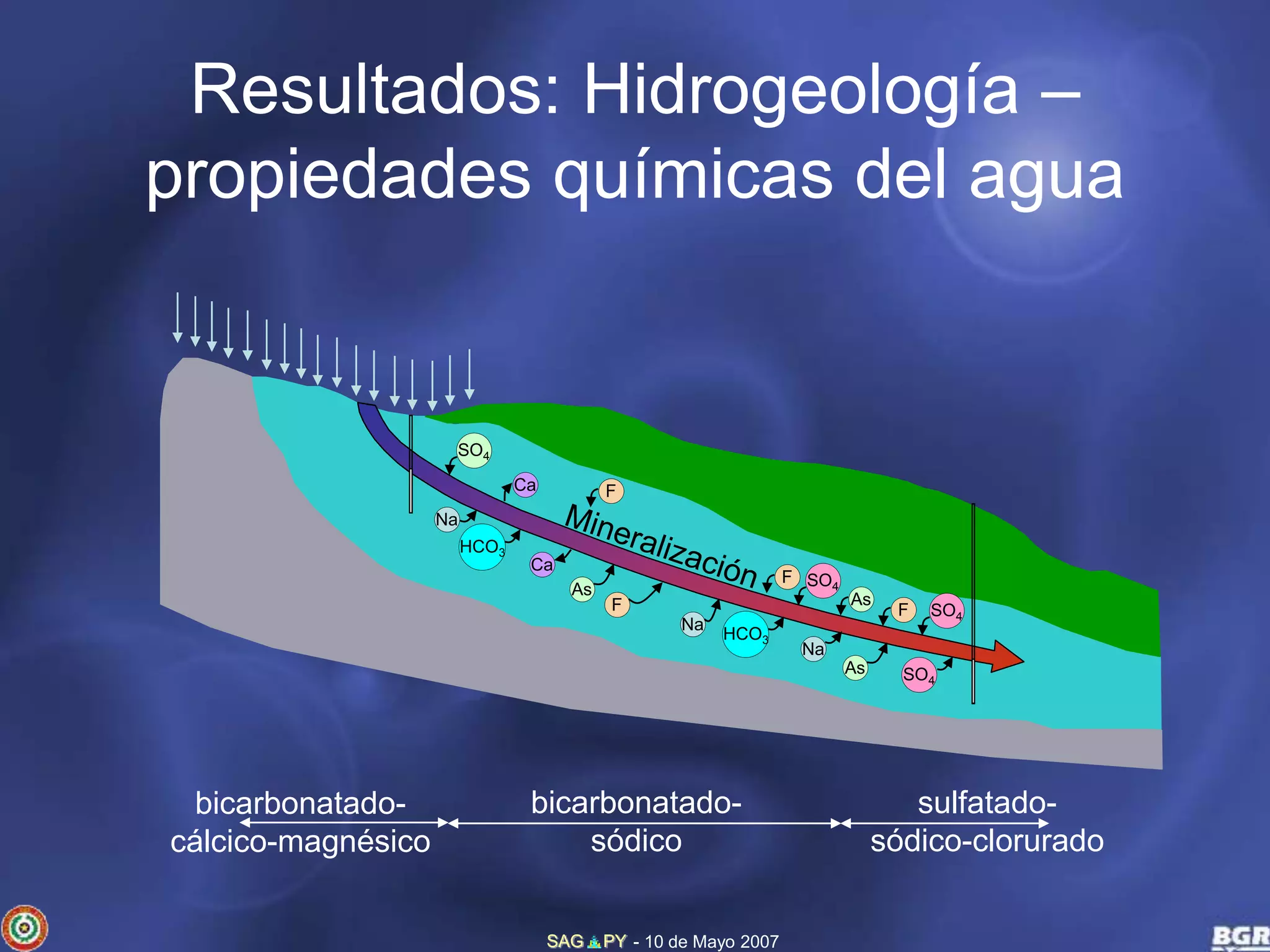

12. Resultados: Hidrogeología –
propiedades químicas del agua
SAG PY - 10 de Mayo 2007
Na
Ca
Na
Na
Ca
SO4
F
F
F
F
SO4
SO4
SO4
HCO3
HCO3
As
As
As
bicarbonatado-cálcico-
magnésico
bicarbonatado-sódico
sulfatado-sódico-
clorurado

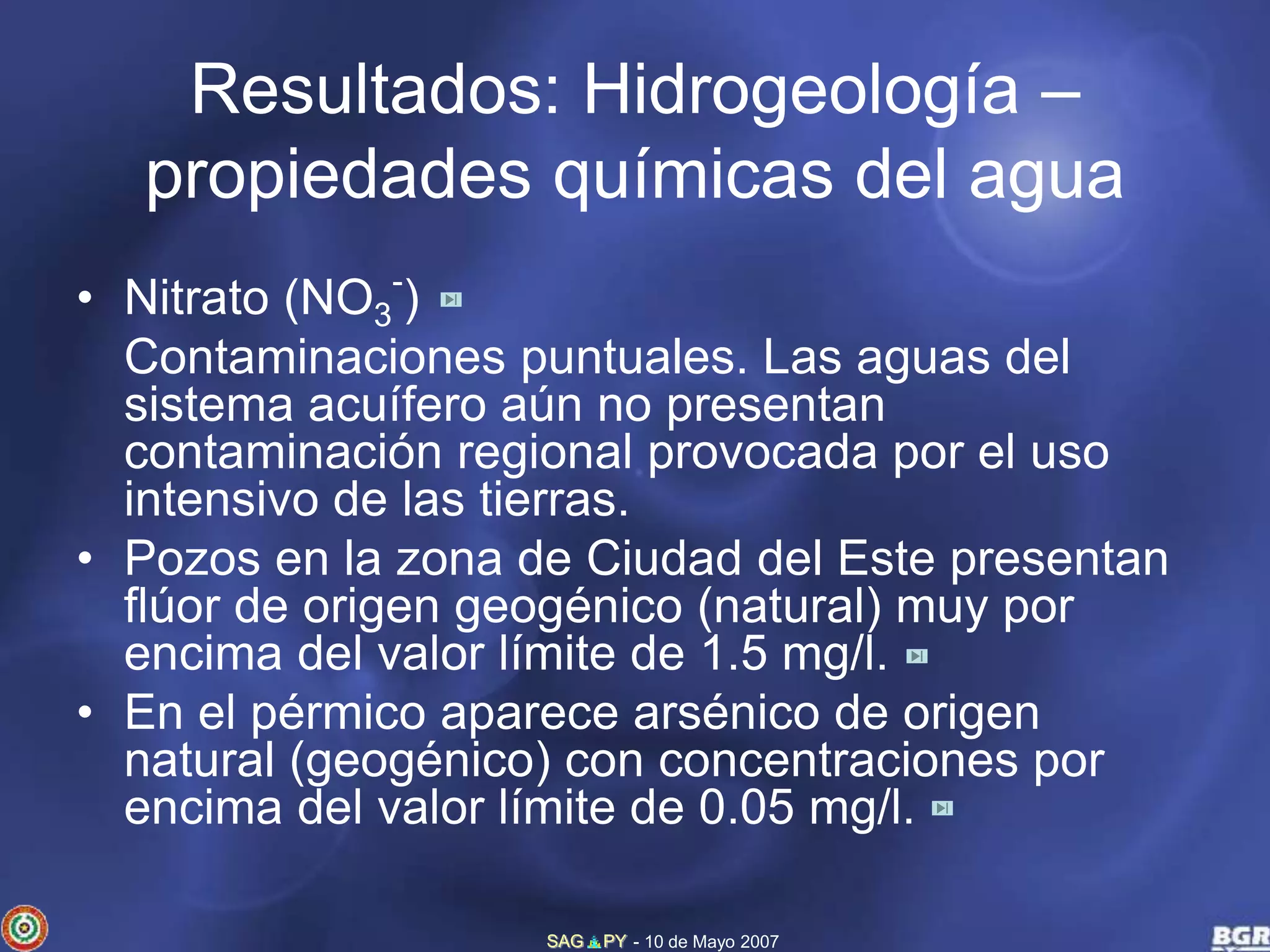

13. Resultados: Hidrogeología –
propiedades químicas del agua
SAG PY - 10 de Mayo 2007
• Nitrato (NO3
-)
Contaminaciones puntuales. Las aguas del
sistema acuífero aún no presentan
contaminación regional provocada por el uso
intensivo de las tierras.

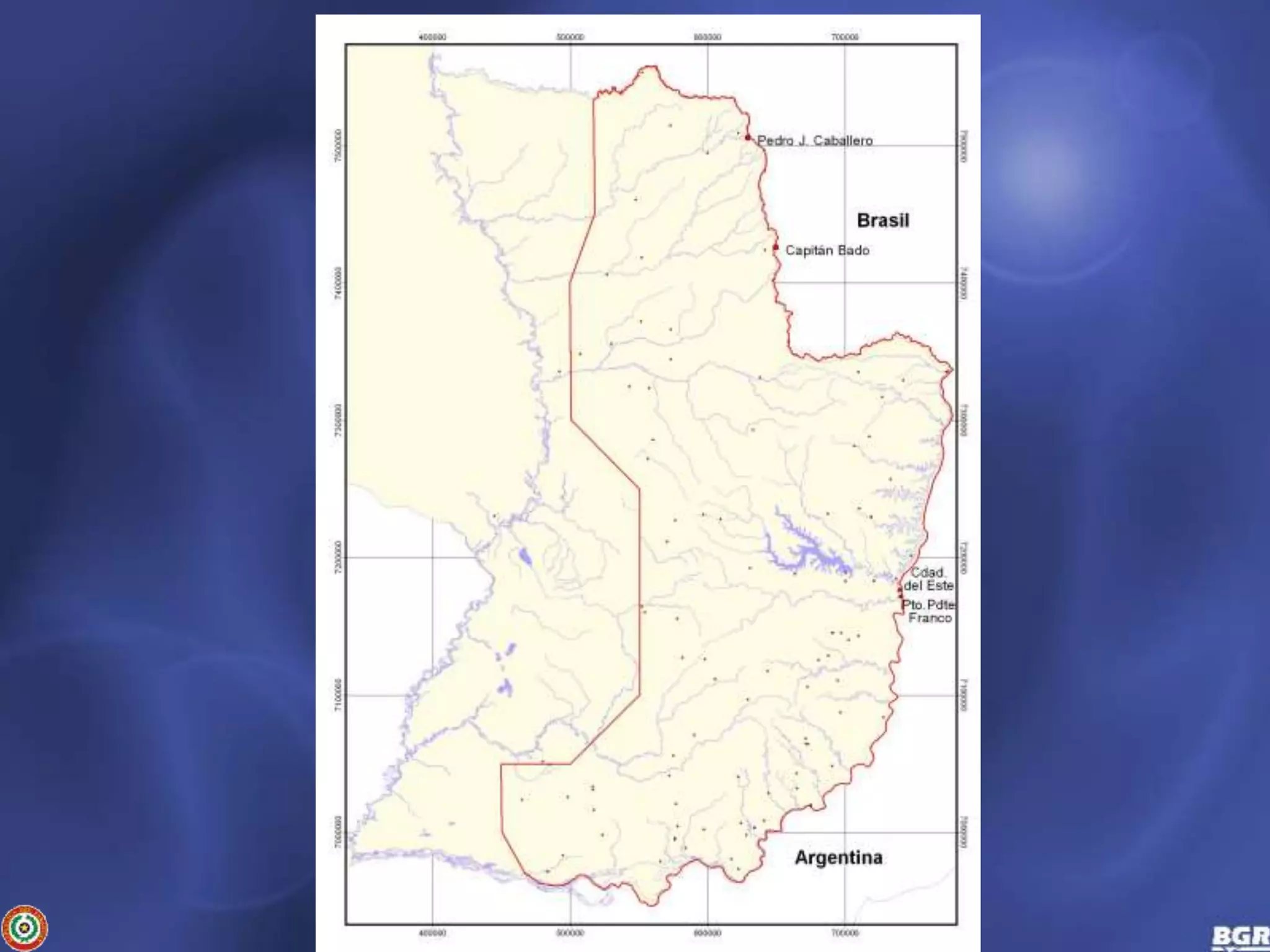

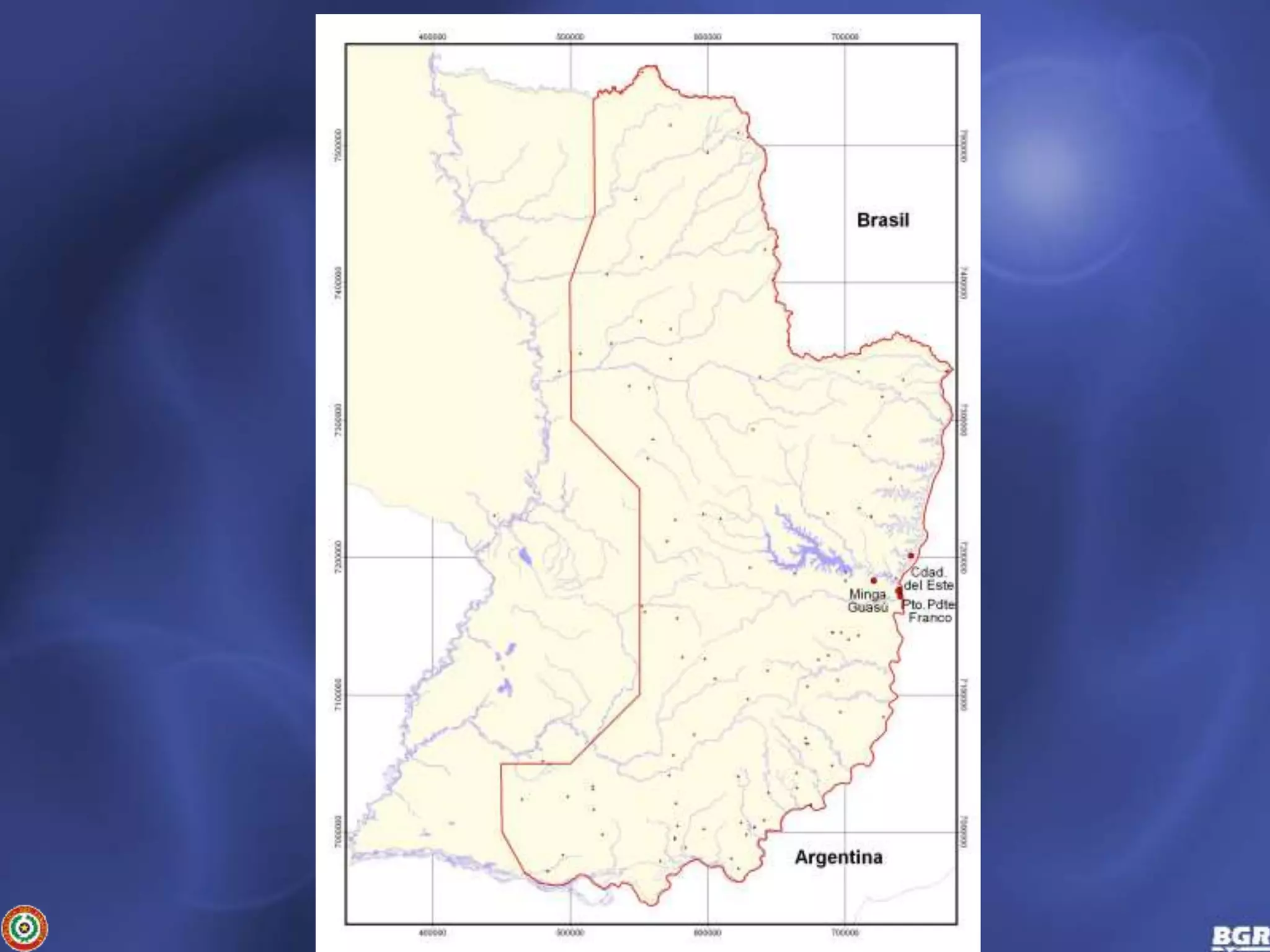

• Pozos en la zona de Ciudad del Este presentan
flúor de origen geogénico (natural) muy por
encima del valor límite de 1.5 mg/l.
• En el pérmico aparece arsénico de origen
natural (geogénico) con concentraciones por
encima del valor límite de 0.05 mg/l.

14. SAG PY - 10 de Mayo 2007

15. SAG PY - 10 de Mayo 2007

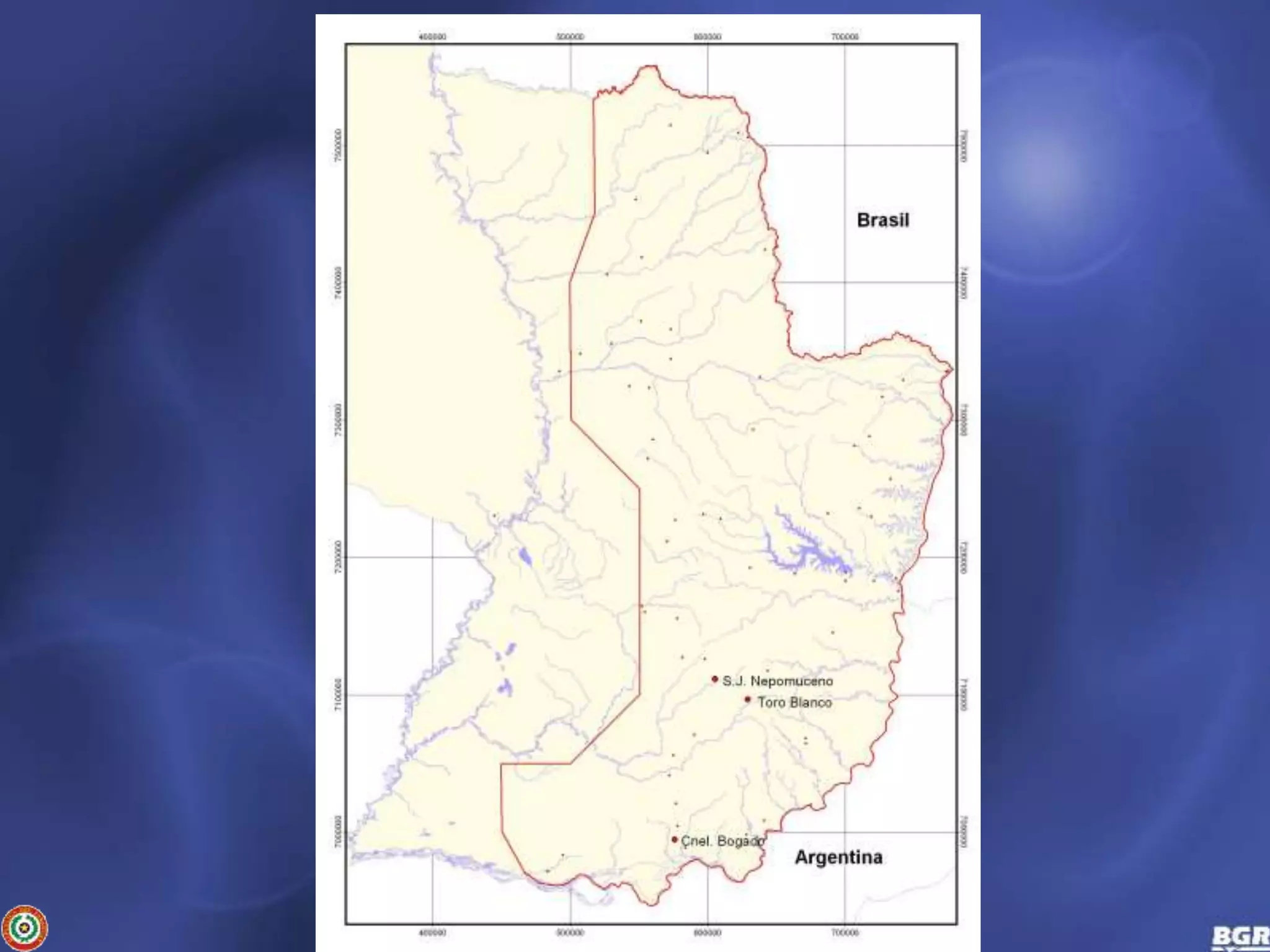

16. SAG PY - 10 de Mayo 2007

17. Resultados: Mapeo
SAG PY - 10 de Mayo 2007

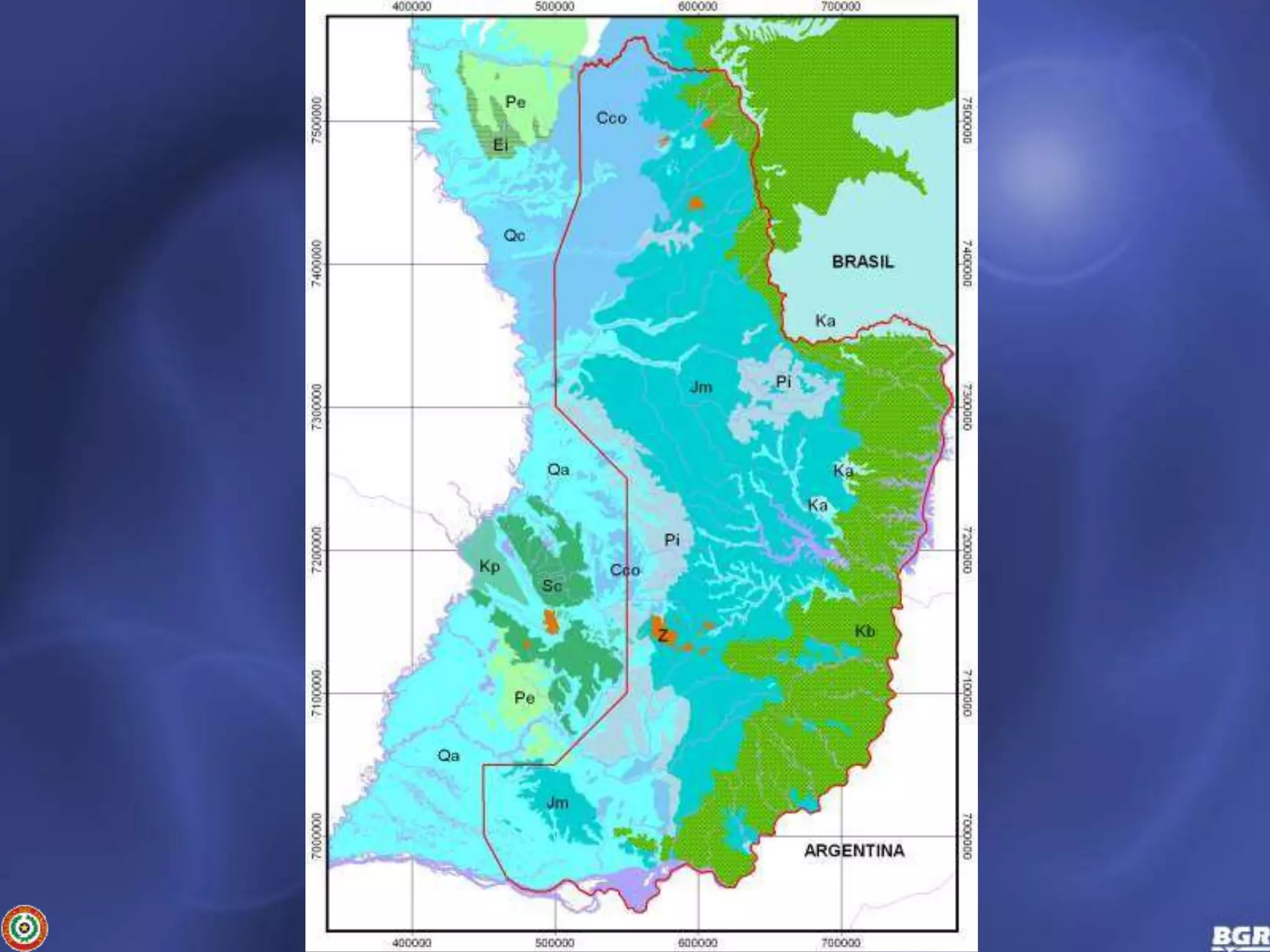

18. SAG PY - 10 de Mayo 2007

19. Resultados: Modelo –
Modelo conceptual
?
SAG PY - 10 de Mayo 2007
basaltos
Río Paraná
areniscas
areniscas, siltitas
?
Acuífero somero
no confinado
Acuífero profundo
Alto Paraná :
Guaraní :
Pérmico :
confinado
?
?
?
?

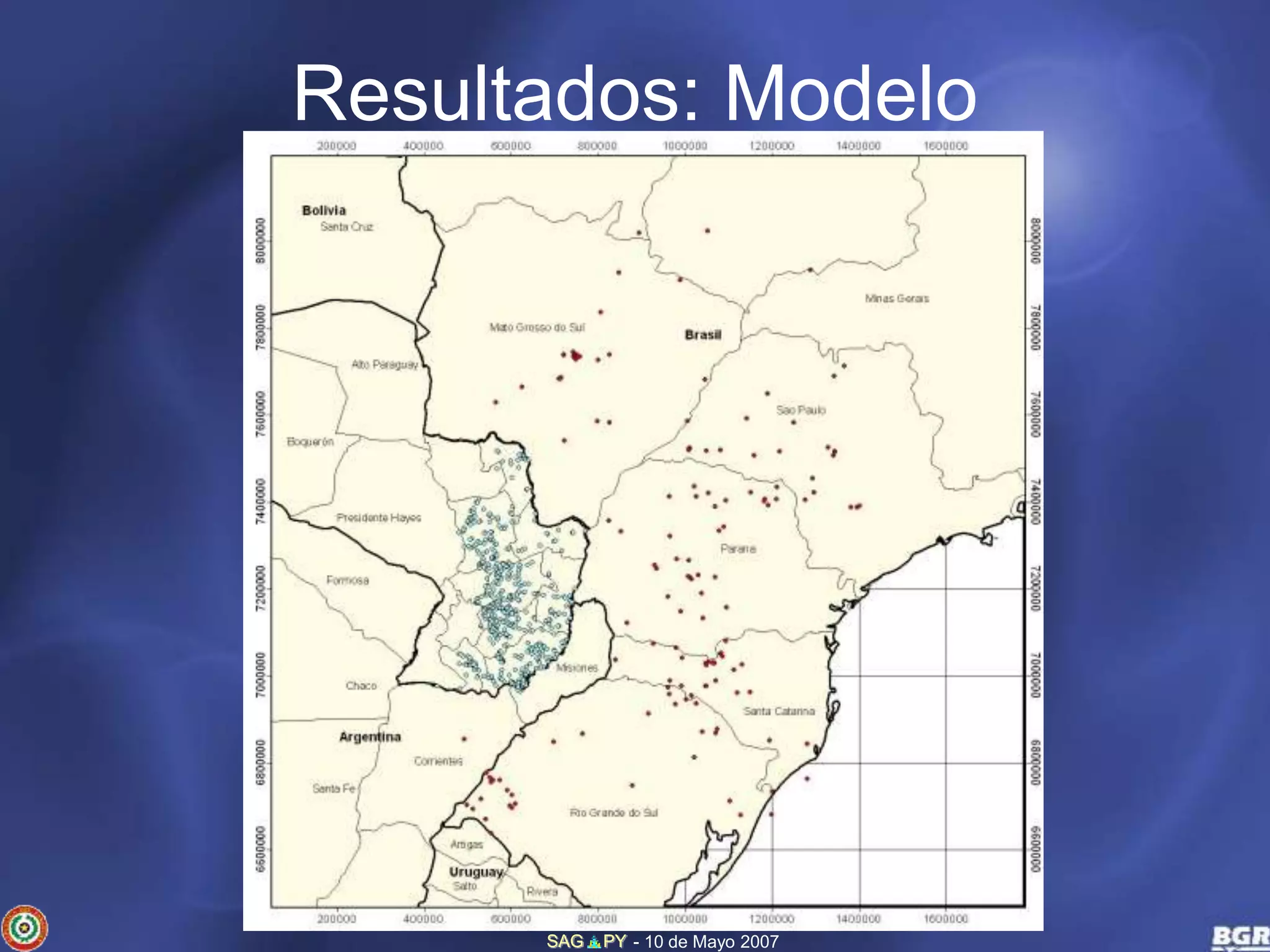

20. Resultados: Modelo
SAG PY - 10 de Mayo 2007

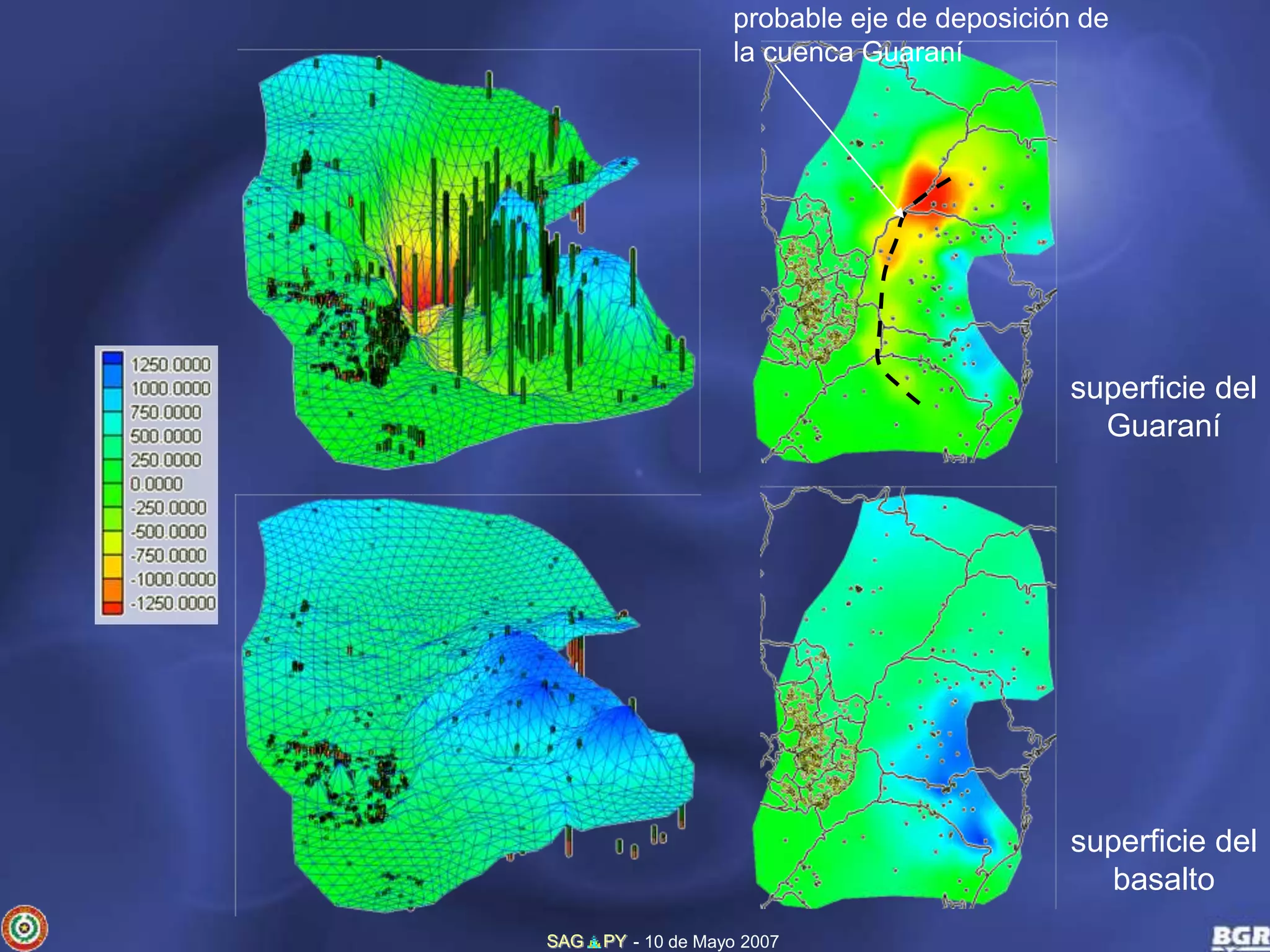

21. probable eje de deposición de
la cuenca Guaraní
SAG PY - 10 de Mayo 2007
superficie del
Guaraní
superficie del
basalto

22. SAG PY - 10 de Mayo 2007

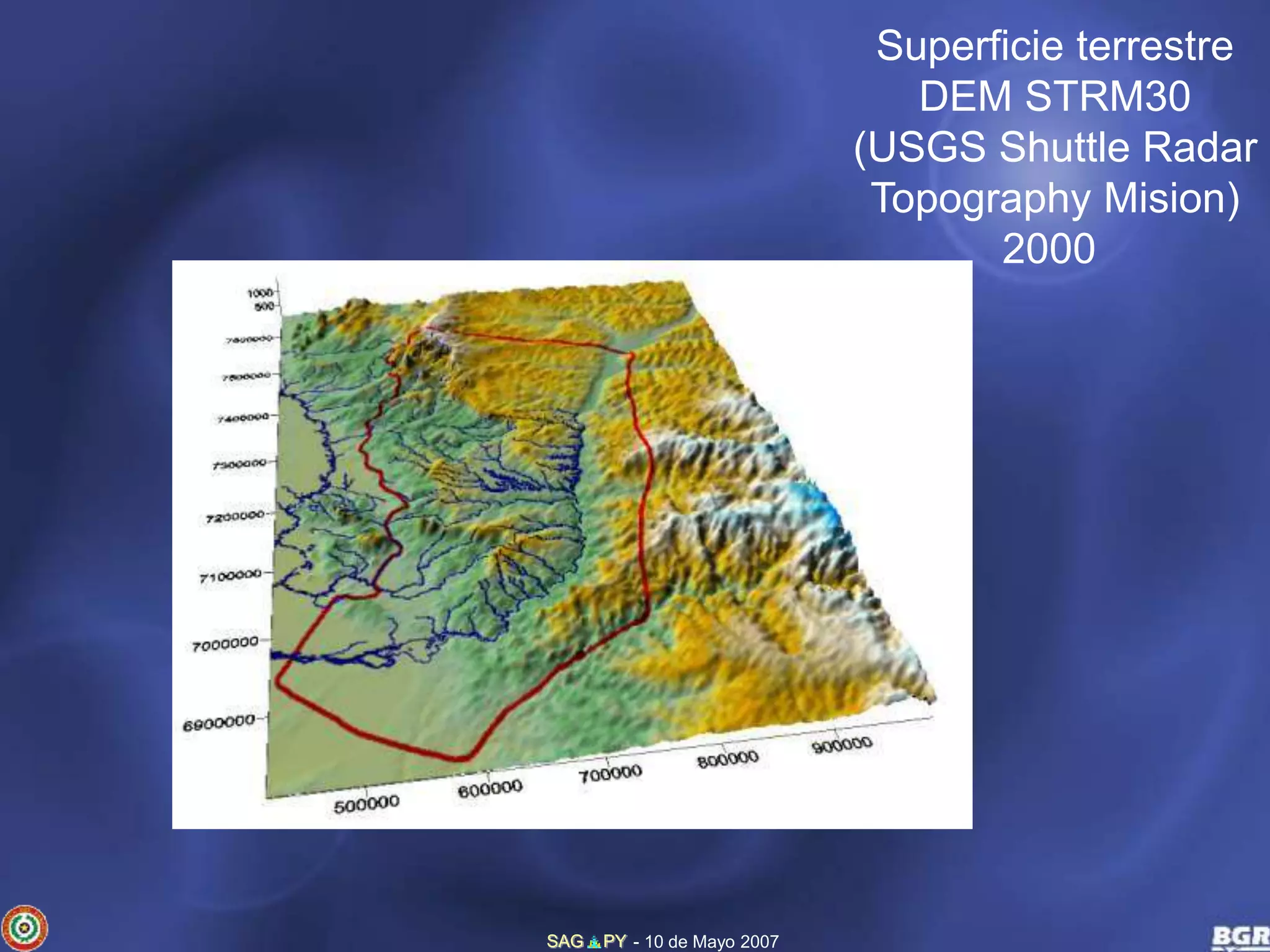

Superficie terrestre
DEM STRM30
(USGS Shuttle Radar
Topography Mision)
2000

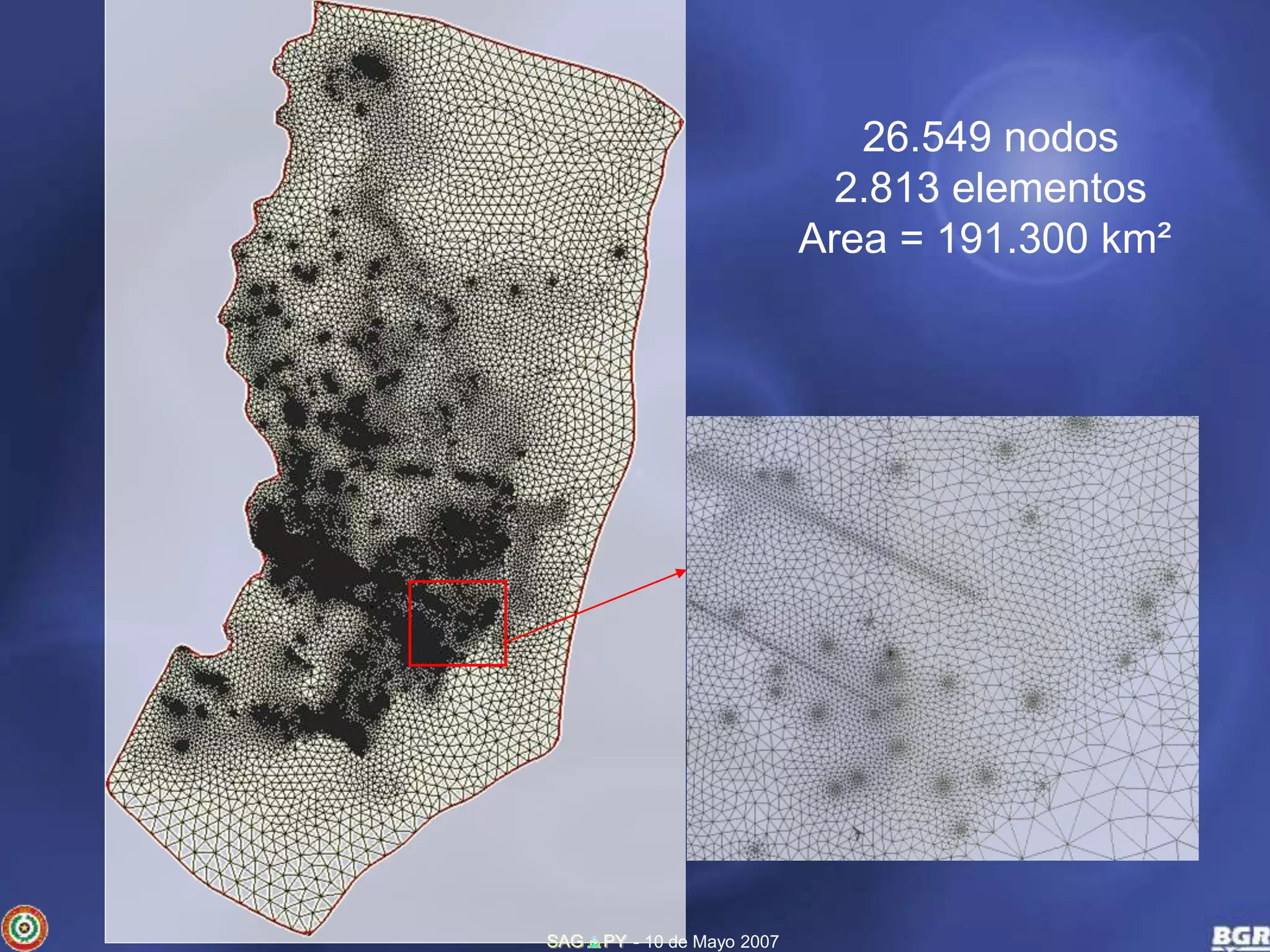

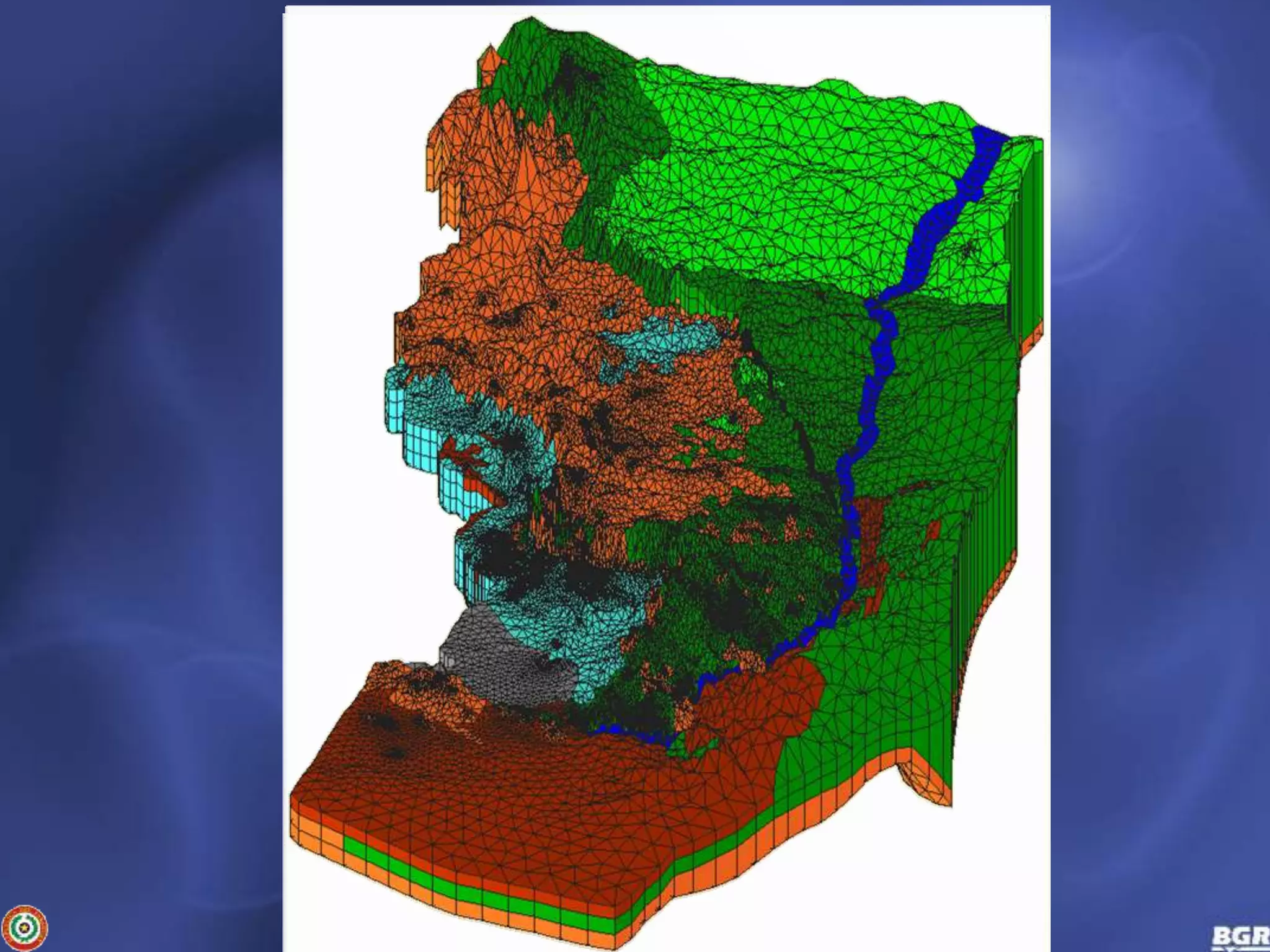

23. SAG PY - 10 de Mayo 2007
26.549 nodos
2.813 elementos
Area = 191.300 km²

24. SAG PY - 10 de Mayo 2007

25. SAG PY - 10 de Mayo 2007

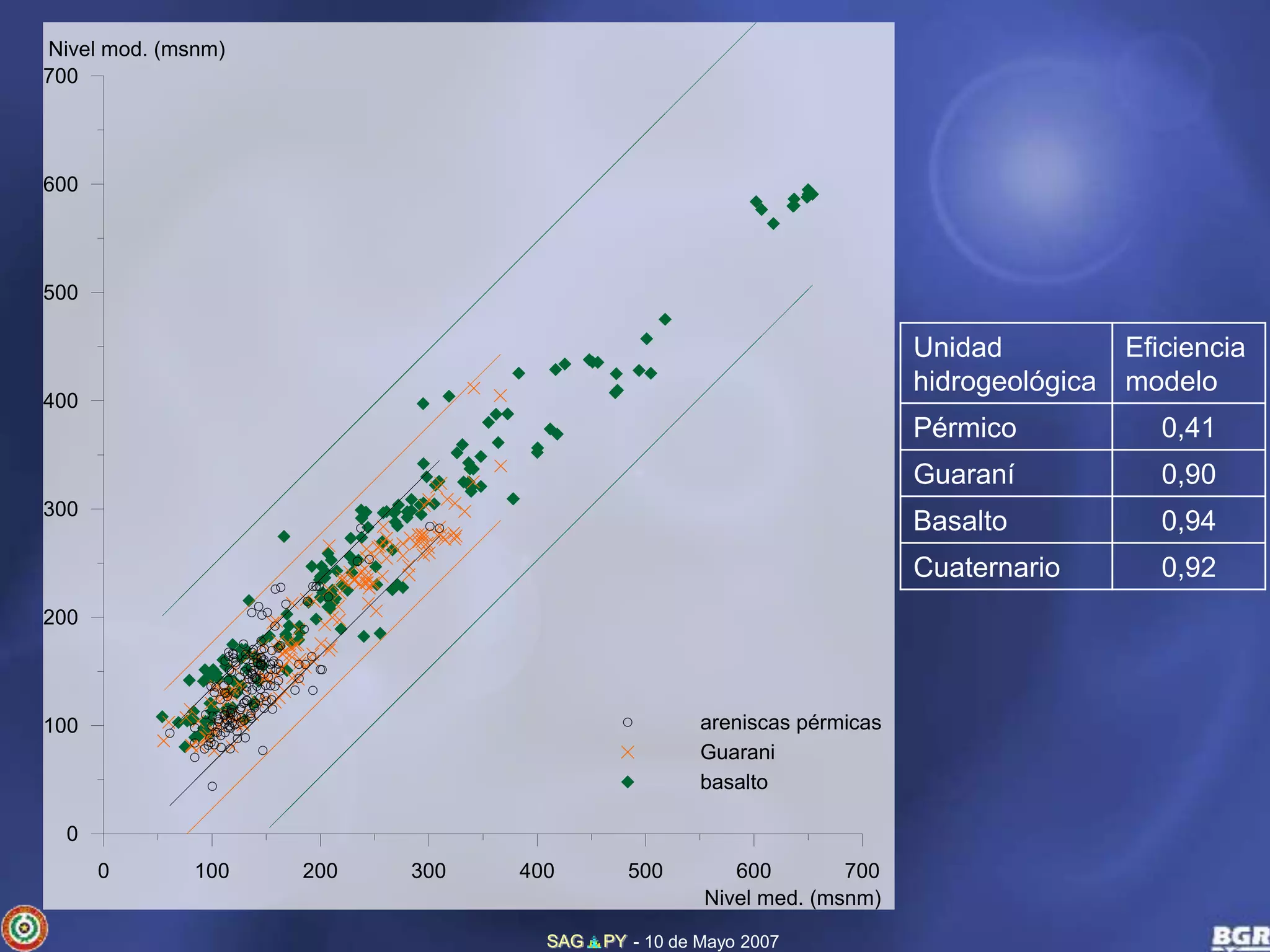

26. Nivel mod. (msnm)
0 100 200 300 400 500 600 700
Nivel med. (msnm)
SAG PY - 10 de Mayo 2007
700
600
500
400
300
200
100
0
areniscas pérmicas
Guarani
basalto
Unidad
hidrogeológica
Eficiencia
modelo
Pérmico 0,41
Guaraní 0,90
Basalto 0,94
Cuaternario 0,92

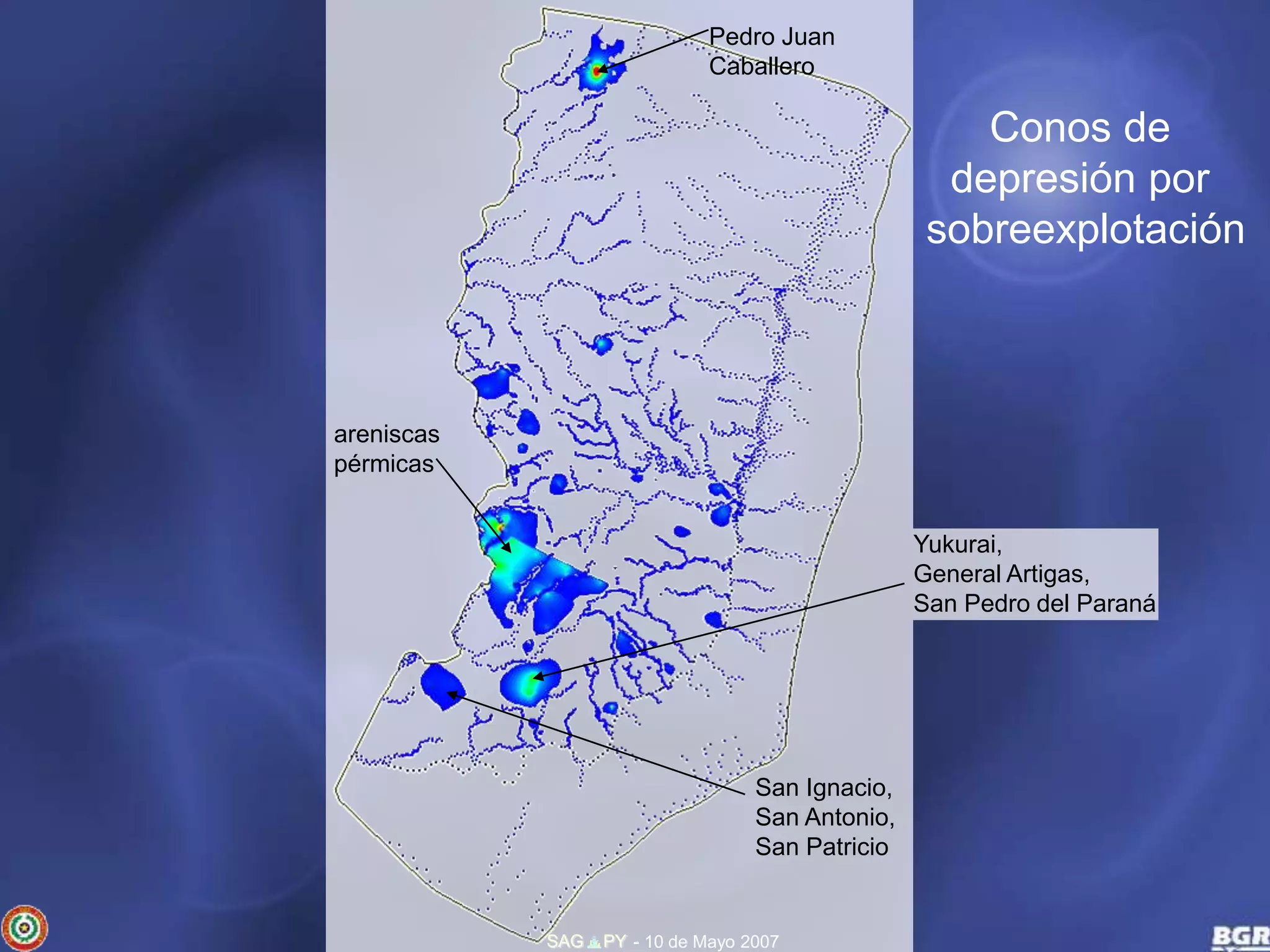

27. Pedro Juan
Caballero
SAG PY - 10 de Mayo 2007
areniscas
pérmicas
Yukurai,
General Artigas,
San Pedro del Paraná
San Ignacio,
San Antonio,
San Patricio
Conos de
depresión por
sobreexplotación

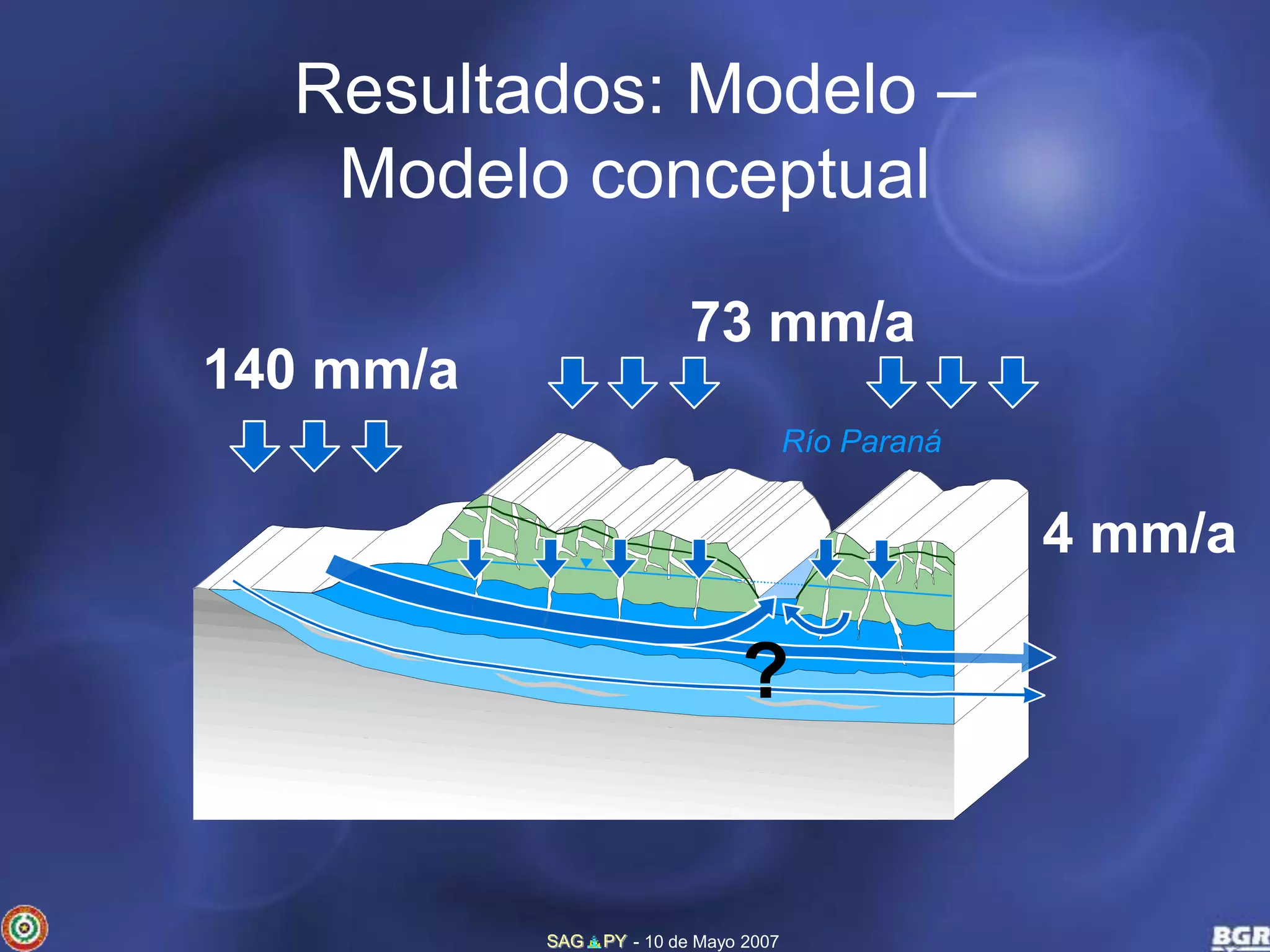

28. Resultados: Modelo –
Modelo conceptual
73 mm/a
SAG PY - 10 de Mayo 2007
140 mm/a
Río Paraná
?
?
4 mm/a

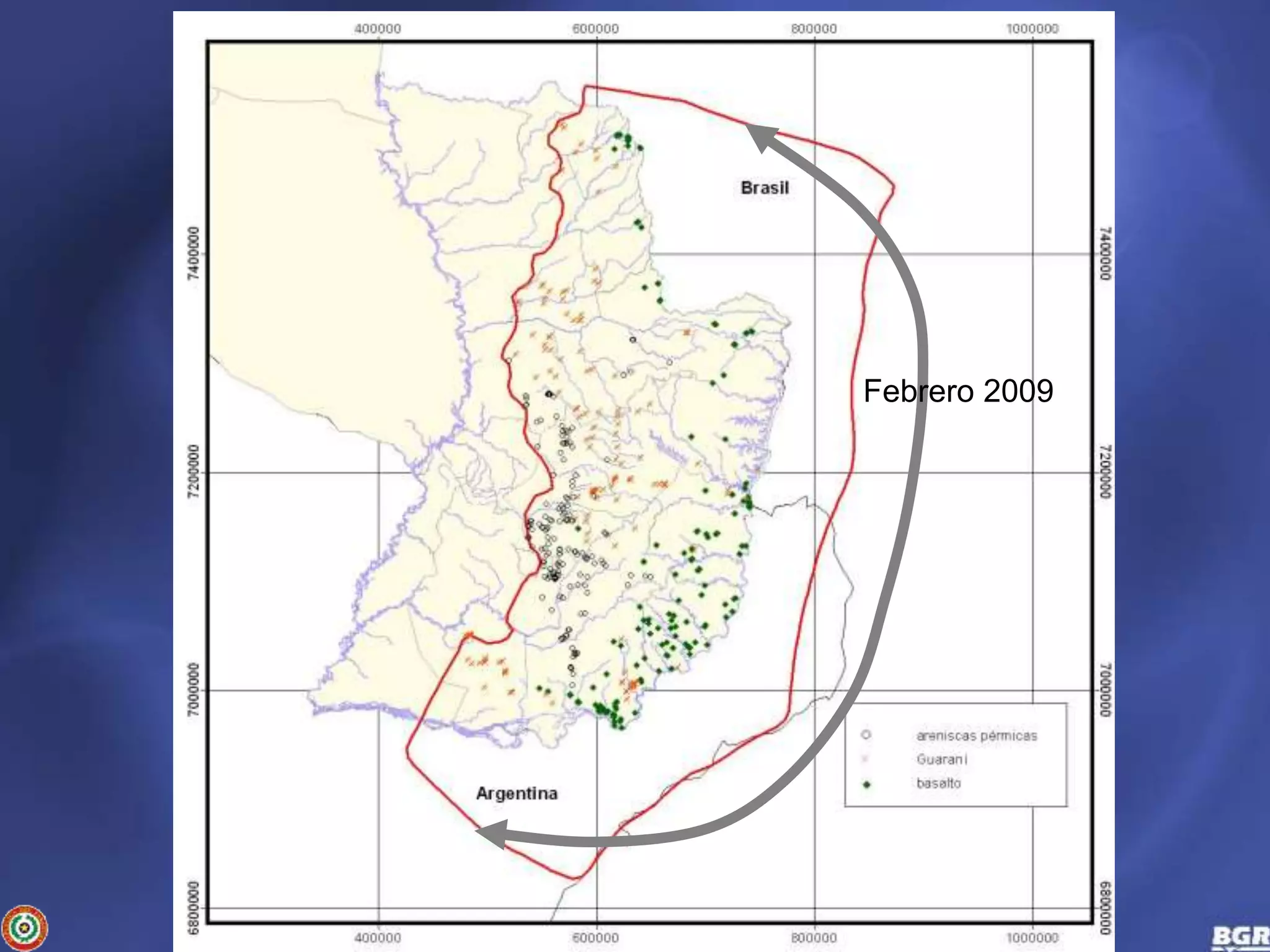

29. SAG PY - 10 de Mayo 2007
Febrero 2009

30. www.sag-py.org
GRACIAS POR SU
ATENCION
SAG PY - 10 de Mayo 2007
