El documento detalla los riesgos de incendio en el trabajo, describiendo cómo se inician los fuegos y los cuatro elementos necesarios para su combustión: calor, oxígeno, combustible y reacción química. Se clasifican los fuegos en clases A, B y C, y se presentan diferentes tipos de extintores adecuados para cada uno, así como métodos de apagado y prevención. Además, ofrece recomendaciones sobre cómo actuar en caso de incendios y la importancia de contar con un plan de emergencia.

2. FIN
INTRODUCCIÓN
El fuego es la tercera causa de muertes
accidentales en el trabajo, y sin embargo mucha
gente ignora este peligro.
¡FUEGO!

3. FIN

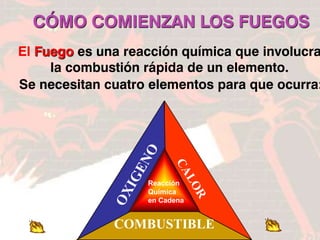

CÓMO COMIENZAN LOS FUEGOS
El Fuego es una reacción química que involucra
la combustión rápida de un elemento.
Se necesitan cuatro elementos para que ocurra:
C
A
L
O
R
O
X
I
G
E
N
O
COMBUSTIBLE
Reacción
Química
en Cadena

4. FIN
OXÍGENO
El fuego requiere una atmósfera de por lo
menos 16% de Oxígeno.
NECESITO OXÍGENO
NECESITO OXÍGENO

5. FIN

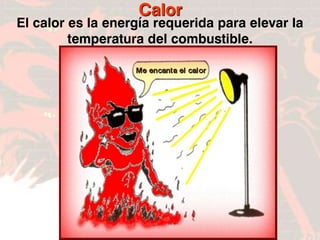

Calor
El calor es la energía requerida para elevar la
temperatura del combustible.

6. FIN
COMBUSTIBLE
Este puede ser cualquier material combustible,
ya sea sólido, líquido o gas.

7. FIN

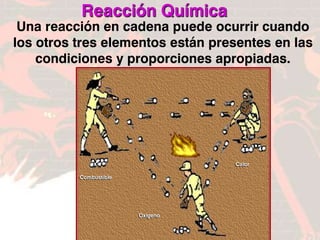

Reacción Química
Una reacción en cadena puede ocurrir cuando
los otros tres elementos están presentes en las
condiciones y proporciones apropiadas.
Combustible
Calor
Oxígeno

8. FIN

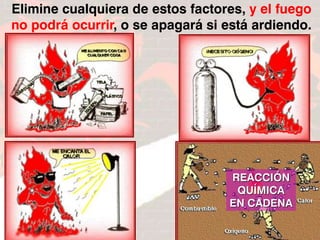

Elimine cualquiera de estos factores, y el fuego
no podrá ocurrir, o se apagará si está ardiendo.
REACCIÓN
QUÍMICA
EN CADENA

9. FIN

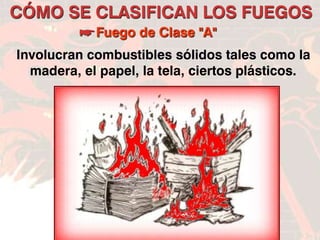

CÓMO SE CLASIFICAN LOS FUEGOS
Fuego de Clase "A"
Involucran combustibles sólidos tales como la
madera, el papel, la tela, ciertos plásticos.

10. FIN
Introducción
Cómo comienzan los
fuegos
Cómo se clasifican los
fuegos
Cómo evitar que
comience un fuego
Cuándo es mejor no
combatir un fuego
Cómo apagar los
fuegos menores
Cómo identificar el
extintor apropiado
Cómo utilizar un
extintor portátil
Cómo inspeccionar un
extintor
Cómo establecer un
plan de acción de
emergencia
Qué hacer si está
atrapado en un edificio
en llamas
Qué hacer si una
persona está envuelta
en llamas
Resumen
Evaluación
Cómo evacuar un
edificio en llamas

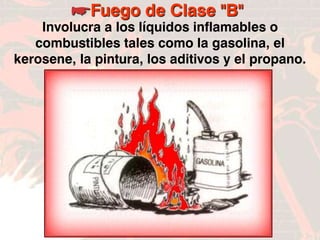

Involucra a los líquidos inflamables o
combustibles tales como la gasolina, el
kerosene, la pintura, los aditivos y el propano.
Fuego de Clase "B"

11. FIN
Fuego de Clase "C“
Involucra a los equipos eléctricos energizados,
tales como las computadoras , los
interruptores, las cajas de fusibles, sub.
Estaciones y herramientas eléctricas.

12. FIN

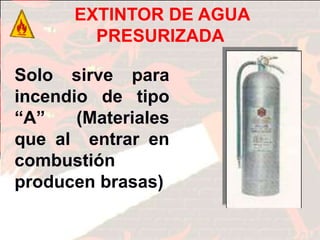

EXTINTOR DE AGUA
PRESURIZADA
Extintor de Agua
presurizada
Solo sirve para
incendio de tipo
“A” (Materiales
que al entrar en
combustión
producen brasas)

13. FIN
Extintor de P. Q. S.
(polvo químico seco)
Tiempo de duración :
8 a 25 Segundos.
Alcance : 1 ½ 6 Mts.
(5 a 20 pies)
Presión : 500 Lb

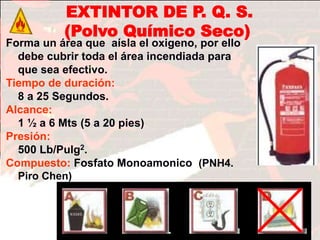

EXTINTOR DE P. Q. S.
(Polvo Químico Seco)
Forma un área que aísla el oxigeno, por ello
debe cubrir toda el área incendiada para
que sea efectivo.
Tiempo de duración:
8 a 25 Segundos.
Alcance:
1 ½ a 6 Mts (5 a 20 pies)
Presión:
500 Lb/Pulg2.
Compuesto: Fosfato Monoamonico (PNH4.
Piro Chen)
P. Q. S. (polvo químico seco)

14. FIN

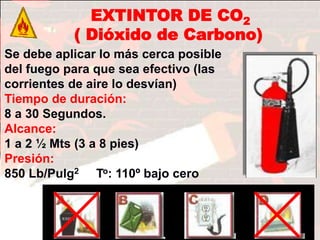

Extintor de CO2 (Dióxid
de carbono)
Tiempo de duración :
8 a 30 Segundos.
Alcance : 1 2 ½ Mts.
(3 a 25 pies) Presió
8 a 30 Segundos
Alcance : 1 a 2 ½ Mts.
(3 a 8 pies)
EXTINTOR DE CO2
( Dióxido de Carbono)
Se debe aplicar lo más cerca posible
del fuego para que sea efectivo (las
corrientes de aire lo desvían)
Tiempo de duración:
8 a 30 Segundos.
Alcance:
1 a 2 ½ Mts (3 a 8 pies)
Presión:
850 Lb/Pulg2 To: 110º bajo cero
CO2 (dióxido de carbono)
CO2 ( Dióxido de carbono)

15. FIN

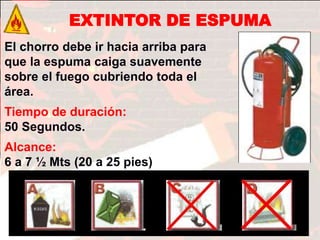

EXTINTOR DE ESPUMA
Fuego
C
A
L
O
R
Extintor de Espuma.
(AFFF.)
Tiempo de duración :
50 Segundos.
Alcance : 6 a 7 ½ Mts.
(20 a 25 pies)
Presión : 110º bajo cero
El chorro debe ir hacia arriba para
que la espuma caiga suavemente
sobre el fuego cubriendo toda el
área.
Tiempo de duración:
50 Segundos.
Alcance:
6 a 7 ½ Mts (20 a 25 pies)

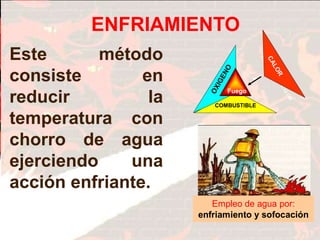

16. Este método
consiste en
reducir la
temperatura con
chorro de agua
ejerciendo una
acción enfriante.
Empleo de agua por:
enfriamiento y sofocación
C
A
L
O
R
COMBUSTIBLE
C
A
L
O
R
O
X
I
G
E
N
O
Fuego
ENFRIAMIENTO

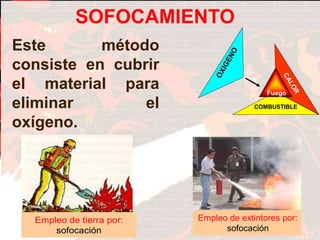

17. Este método
consiste en cubrir
el material para
eliminar el
oxígeno.
Empleo de extintores por:
sofocación
Empleo de tierra por:
sofocación
COMBUSTIBLE
C
A
L
O
R
O
X
I
G
E
N
O
Fuego
SOFOCAMIENTO

18. Este método
consiste en
remover el material
que se está
incendiando, solo
es aplicable
cuando se esta
iniciando.
COMBUSTIBLE
C
A
L
O
R
O
X
I
G
E
N
O
Fuego
Empleo de rastrillo para
eliminar por remoción y
sofocamiento el fuego.
REMOCIÓN

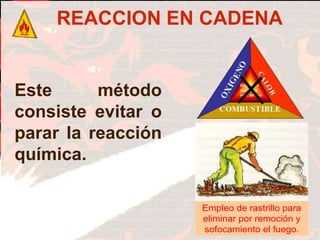

19. Este método
consiste evitar o
parar la reacción
química.
Empleo de rastrillo para
eliminar por remoción y
sofocamiento el fuego.
REACCION EN CADENA
