13. FUEGO

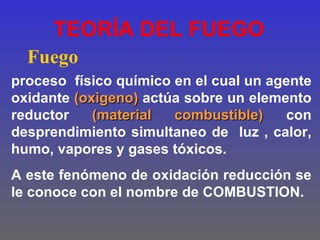

14. TEORÍA DEL FUEGO
Fuego
proceso físico químico en el cual un agente
oxidante (oxigeno) actúa sobre un elemento
reductor (material combustible) con
desprendimiento simultaneo de luz , calor,
humo, vapores y gases tóxicos.
A este fenómeno de oxidación reducción se
le conoce con el nombre de COMBUSTION.

15. LA
COMBUSTION

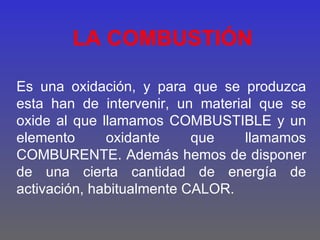

16. LA COMBUSTIÓN
Es una oxidación, y para que se produzca
esta han de intervenir, un material que se
oxide al que llamamos COMBUSTIBLE y un
elemento oxidante que llamamos
COMBURENTE. Además hemos de disponer
de una cierta cantidad de energía de
activación, habitualmente CALOR.

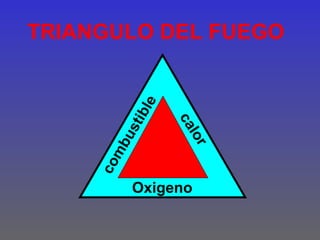

17. TRIANGULO DEL FUEGO
ble
ca
ti
us
lor
mb
co
Oxigeno

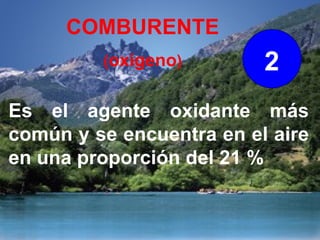

18. COMBURENTE
(oxigeno) 2
Es el agente oxidante más
común y se encuentra en el aire
en una proporción del 21 %

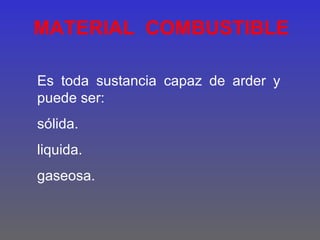

19. MATERIAL COMBUSTIBLE
Es toda sustancia capaz de arder y
puede ser:
sólida.
liquida.
gaseosa.

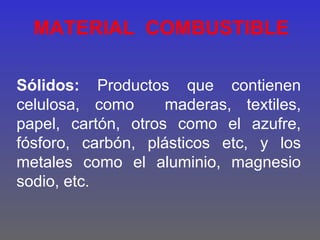

20. MATERIAL COMBUSTIBLE
Sólidos: Productos que contienen
celulosa, como maderas, textiles,
papel, cartón, otros como el azufre,
fósforo, carbón, plásticos etc, y los
metales como el aluminio, magnesio
sodio, etc.

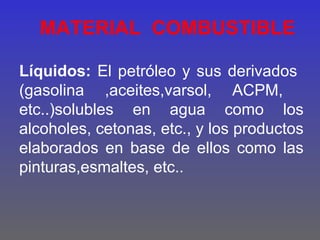

21. MATERIAL COMBUSTIBLE
Líquidos: El petróleo y sus derivados
(gasolina ,aceites,varsol, ACPM,
etc..)solubles en agua como los
alcoholes, cetonas, etc., y los productos
elaborados en base de ellos como las
pinturas,esmaltes, etc..

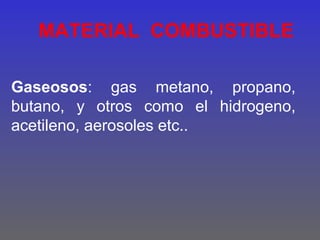

22. MATERIAL COMBUSTIBLE
Gaseosos: gas metano, propano,
butano, y otros como el hidrogeno,
acetileno, aerosoles etc..

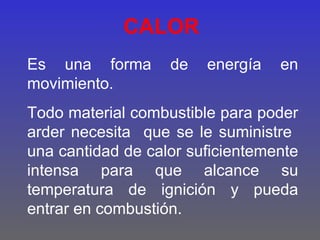

23. CALOR
Es una forma de energía en
movimiento.
Todo material combustible para poder
arder necesita que se le suministre
una cantidad de calor suficientemente
intensa para que alcance su
temperatura de ignición y pueda
entrar en combustión.

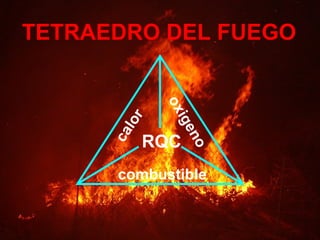

24. TETRAEDRO DEL FUEGO
ox
r
ige
lo
ca
RQC
no
combustible

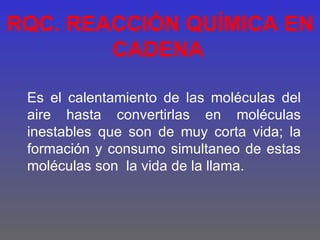

25. RQC. REACCIÓN QUÍMICA EN
CADENA
Es el calentamiento de las moléculas del
aire hasta convertirlas en moléculas
inestables que son de muy corta vida; la
formación y consumo simultaneo de estas
moléculas son la vida de la llama.

26. COMBUSTIBLE + COMBURENTE + CALOR
+
REACCION EN CADENA
=
FUEGO

27. PROPAGACIÓN DEL FUEGO
• Radiación
• Conducción
• Convecciòn

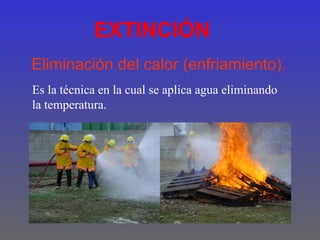

28. EXTINCIÓN
Eliminación del calor (enfriamiento).
Es la técnica en la cual se aplica agua eliminando
la temperatura.

29. EXTINCIÓN
Eliminación del Oxigeno.(sofocación).
Es la técnica en la cual se aplica arena, tierra, una
manta mojada o polvo químico seco para eliminar el
oxigeno.

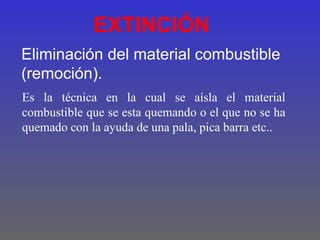

30. EXTINCIÓN
Eliminación del material combustible
(remoción).
Es la técnica en la cual se aísla el material
combustible que se esta quemando o el que no se ha
quemado con la ayuda de una pala, pica barra etc..

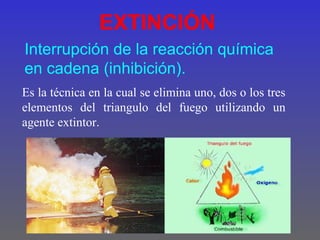

31. EXTINCIÓN
Interrupción de la reacción química
en cadena (inhibición).
Es la técnica en la cual se elimina uno, dos o los tres
elementos del triangulo del fuego utilizando un
agente extintor.

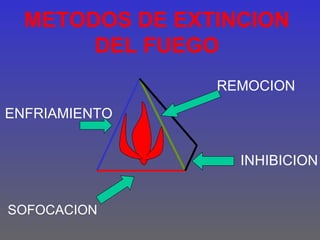

32. METODOS DE EXTINCION
DEL FUEGO
REMOCION
ENFRIAMIENTO
INHIBICION
SOFOCACION

33. CLASIFICACIÓN
DE LOS
INCENDIOS

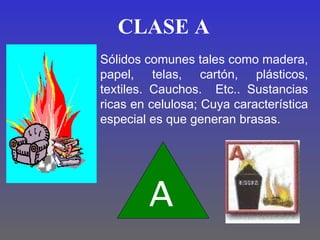

34. CLASE A
Sólidos comunes tales como madera,
papel, telas, cartón, plásticos,
textiles. Cauchos. Etc.. Sustancias
ricas en celulosa; Cuya característica
especial es que generan brasas.
A

35. CLASE B
Se presenta en combustibles
sólidos líquidos y gaseosos Como
el petróleo y sus derivados.
B

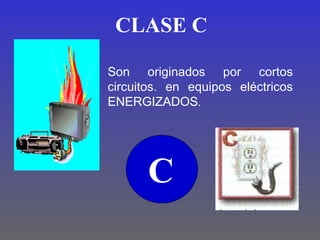

36. CLASE C
Son originados por cortos
circuitos. en equipos eléctricos
ENERGIZADOS.
C

37. CLASE D
Son originados por metales
combustibles, tales como
Magnesio, Titanio, Aluminio, Sodio.
D

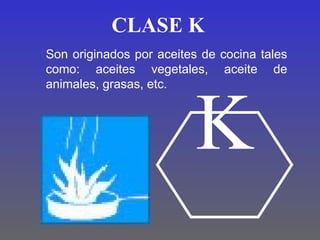

38. CLASE K
Son originados por aceites de cocina tales
como: aceites vegetales, aceite de
animales, grasas, etc.
K

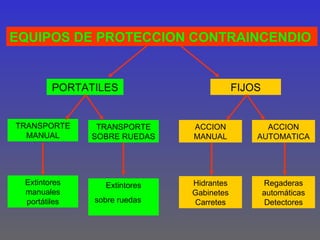

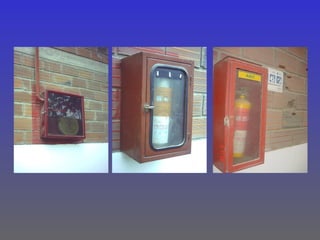

39. EQUIPOS DE PROTECCION CONTRAINCENDIO
PORTATILES FIJOS
TRANSPORTE TRANSPORTE ACCION ACCION
MANUAL SOBRE RUEDAS MANUAL AUTOMATICA
Extintores Extintores Hidrantes Regaderas
manuales Gabinetes automáticas
portátiles sobre ruedas Carretes Detectores

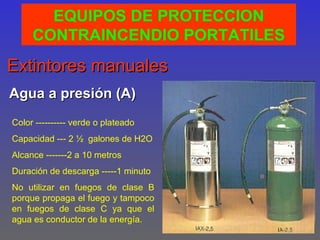

40. EQUIPOS DE PROTECCION
CONTRAINCENDIO PORTATILES
Extintores manuales
Agua a presión (A)
Color ---------- verde o plateado
Capacidad --- 2 ½ galones de H2O
Alcance -------2 a 10 metros
Duración de descarga -----1 minuto
No utilizar en fuegos de clase B
porque propaga el fuego y tampoco
en fuegos de clase C ya que el
agua es conductor de la energía.

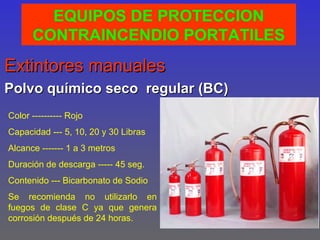

41. EQUIPOS DE PROTECCION
CONTRAINCENDIO PORTATILES
Extintores manuales
Polvo químico seco regular (BC)
Color ---------- Rojo
Capacidad --- 5, 10, 20 y 30 Libras
Alcance ------- 1 a 3 metros
Duración de descarga ----- 45 seg.
Contenido --- Bicarbonato de Sodio
Se recomienda no utilizarlo en
fuegos de clase C ya que genera
corrosión después de 24 horas.

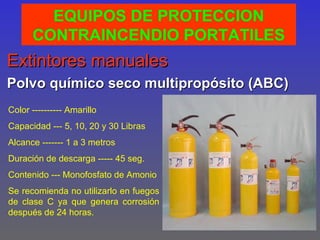

42. EQUIPOS DE PROTECCION
CONTRAINCENDIO PORTATILES
Extintores manuales
Polvo químico seco multipropósito (ABC)
Color ---------- Amarillo
Capacidad --- 5, 10, 20 y 30 Libras
Alcance ------- 1 a 3 metros
Duración de descarga ----- 45 seg.
Contenido --- Monofosfato de Amonio
Se recomienda no utilizarlo en fuegos
de clase C ya que genera corrosión
después de 24 horas.

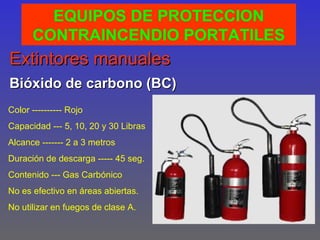

43. EQUIPOS DE PROTECCION
CONTRAINCENDIO PORTATILES
Extintores manuales
Bióxido de carbono (BC)
Color ---------- Rojo
Capacidad --- 5, 10, 20 y 30 Libras
Alcance ------- 2 a 3 metros
Duración de descarga ----- 45 seg.
Contenido --- Gas Carbónico
No es efectivo en áreas abiertas.
No utilizar en fuegos de clase A.

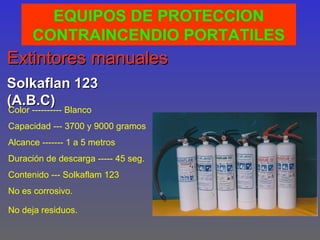

44. EQUIPOS DE PROTECCION
CONTRAINCENDIO PORTATILES
Extintores manuales
Solkaflan 123
(A.B.C)
Color ---------- Blanco
Capacidad --- 3700 y 9000 gramos
Alcance ------- 1 a 5 metros
Duración de descarga ----- 45 seg.
Contenido --- Solkaflam 123
No es corrosivo.
No deja residuos.

45. EQUIPOS DE PROTECCION
CONTRAINCENDIO PORTATILES
Extintores manuales
Anzul o capsulado (BC)
Color ---------- Rojo
Capacidad --- 20 y 30 libras
Alcance ------- 1 a 10 metros
Duración de descarga ----- 45 seg.
Contenido --- P.Q.S Púrpura K
Se recomienda no utilizarlo en fuegos
de clase C ya que genera corrosión
después de 24 horas.

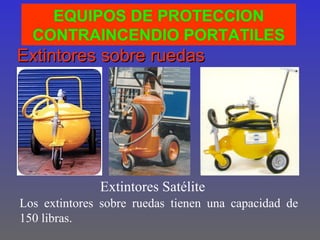

46. EQUIPOS DE PROTECCION
CONTRAINCENDIO PORTATILES
Extintores sobre ruedas
Extintores Satélite
Los extintores sobre ruedas tienen una capacidad de
150 libras.

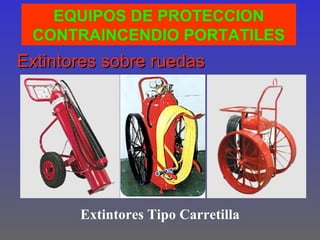

47. EQUIPOS DE PROTECCION
CONTRAINCENDIO PORTATILES
Extintores sobre ruedas
Extintores Tipo Carretilla

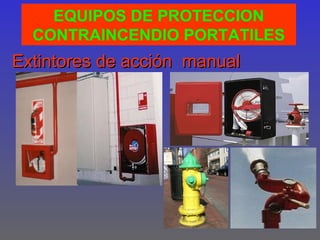

48. EQUIPOS DE PROTECCION
CONTRAINCENDIO PORTATILES
Extintores de acción manual

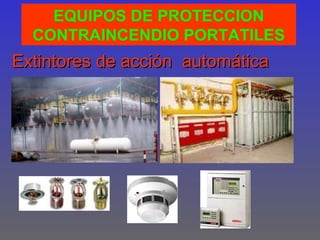

49. EQUIPOS DE PROTECCION
CONTRAINCENDIO PORTATILES
Extintores de acción automática

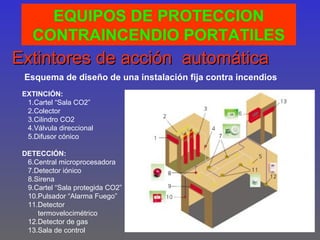

50. EQUIPOS DE PROTECCION
CONTRAINCENDIO PORTATILES
Extintores de acción automática
Esquema de diseño de una instalación fija contra incendios
EXTINCIÓN:
1.Cartel “Sala CO2”
2.Colector
3.Cilindro CO2
4.Válvula direccional
5.Difusor cónico
DETECCIÓN:
6.Central microprocesadora
7.Detector iónico
8.Sirena
9.Cartel “Sala protegida CO2”
10.Pulsador “Alarma Fuego”
11.Detector
termovelocimétrico
12.Detector de gas
13.Sala de control

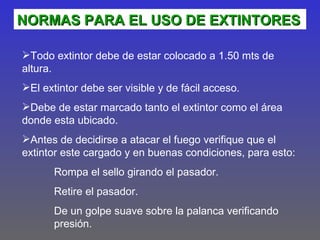

51. NORMAS PARA EL USO DE EXTINTORES
Todo extintor debe de estar colocado a 1.50 mts de
altura.
El extintor debe ser visible y de fácil acceso.
Debe de estar marcado tanto el extintor como el área
donde esta ubicado.
Antes de decidirse a atacar el fuego verifique que el
extintor este cargado y en buenas condiciones, para esto:
Rompa el sello girando el pasador.
Retire el pasador.
De un golpe suave sobre la palanca verificando
presión.

52. NORMAS PARA EL USO DE EXTINTORES
Diríjase al lugar del incendio llevando el extintor en
posición de seguridad.
Al controlar el fuego colóquese en posición de ataque.
Ubíquese a favor del viento.
Dirija la boquilla a la base del fuego haciendo un barrido
de lado a lado avanzando rápidamente.

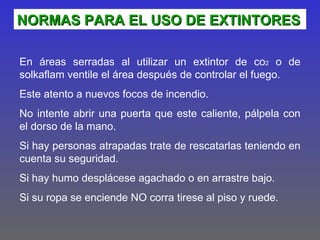

53. NORMAS PARA EL USO DE EXTINTORES
En áreas serradas al utilizar un extintor de co2 o de
solkaflam ventile el área después de controlar el fuego.
Este atento a nuevos focos de incendio.
No intente abrir una puerta que este caliente, pálpela con
el dorso de la mano.
Si hay personas atrapadas trate de rescatarlas teniendo en
cuenta su seguridad.
Si hay humo desplácese agachado o en arrastre bajo.
Si su ropa se enciende NO corra tirese al piso y ruede.

54. Los sentidos.
El ser humano capta la información que lo rodea por
medio de los sentidos naturalmente en estos porcentajes.
Cuando un bombero o
brigadista se equipa con su
estructural y EPR pierde un
gran porcentaje de los sentidos.
