Este documento describe los pasos para desarmar completamente una computadora. Inicia con la preparación del área de trabajo y las herramientas, luego describe desconectar los periféricos y la fuente de energía. A continuación, detalla la eliminación de las unidades de CD, disquete y disco duro, seguido por las tarjetas de expansión y la tarjeta madre. Finalmente, señala cómo retirar los módulos de memoria, el disipador de calor y el procesador.

1. Procedimiento desensamble
JHON ALBERTO BOLAÑO FUENTES
INSTITUCIÓN EDUCATIVA LAS FLORES
GRADO : 11
AÑO 2017

2. Pasos para comenzar el desensamble
1. Observe las normas de Seguridad Industrial.
2. Aliste las herramientas necesarias para el desensamble.
3. Apague completamente el Computador.
4. Llévelo a una mesa de trabajo amplia y cómoda.
5. Desconectar mouse, teclado, cable de poder y cable conector del
monitor.

3. Desconecte el PC
de la fuente de
energía.
Desconecte
todos los
periféricos que
estén conectados
al PC.
Desconecte el
cable del monitor,
el cable de la
tarjeta de red, el
cable del fax
modem.

4. 6. Colóquese la pulsera antiestática y sujete el extremo al chasis. Esto se
debe hacer antes de tocar las partes internas del computador. Si no tiene
pulsera se debe estar tocando el chasis constantemente.
7. Retire los tornillos de la parte trasera de la torre o mini torre, que sujetan
la torre. Recuerde que todos los tornillos deben ser marcados según su
función y depositados en un recipiente para que no se pierdan.

5. 8. Deslice la tapa hacia atrás.
9. Retire la unidad de CD-ROM: desconecte el cable de audio, el bus de
datos IDE y el cable de alimentación de energía.

6. 10. Retire los tornillos que sujetan lateralmente la unidad de CD, y retírela por
la parte frontal.
11. Retire la unidad de disquete: desconecte el bus de datos IDE, el cable de
alimentación de energía y retire los tornillos laterales que sujetan la unidad.

7. 12. Retiro del disco duro: desconecte el bus de datos IDE, el cable de
alimentación de energía y retire los tornillos laterales que sujetan la unidad.
13. Retire completamente el disco duro y déjelo en un lugar alejado de
fuentes electromagnéticas.

8. 14. Retire las tarjetas de expansión: con ayuda del destornillador de estrella
retire los tornillos que las sujetan.
15. Realice el procedimiento anterior de acuerdo al número de tarjetas
instaladas en el computador.

9. 16. Desconecte los buses IDE y de la unidad de disquete de la Tarjeta madre.
17. Retire los tornillos que sujetan la tarjeta madre al chasis de la torre o
Mini torre

10. 18. Retire los módulos de memoria RAM: suelte el seguro que tiene el
módulo los extremos
19. Retire el disipador de calor que esta encima del procesador.

11. 20. Retiro del procesador (CPU): en este caso el procesador esta instalado
sobre un socket 7, levante la palanca que lo asegura antes de intentar
retirarlo.
21. Ahora si retire el procesador teniendo en cuenta la guía de instalación
(punto blanco) que tiene.

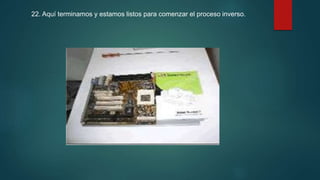

12. 22. Aquí terminamos y estamos listos para comenzar el proceso inverso.

13. Muchas gracias
