1. UNIVERSIDAD PRIVADA TELESUP
ARQUITECTURAYURBANISMO
ASOCIACION GUADALUPANA - Av. Alfonso Ugarte Nro. 1398

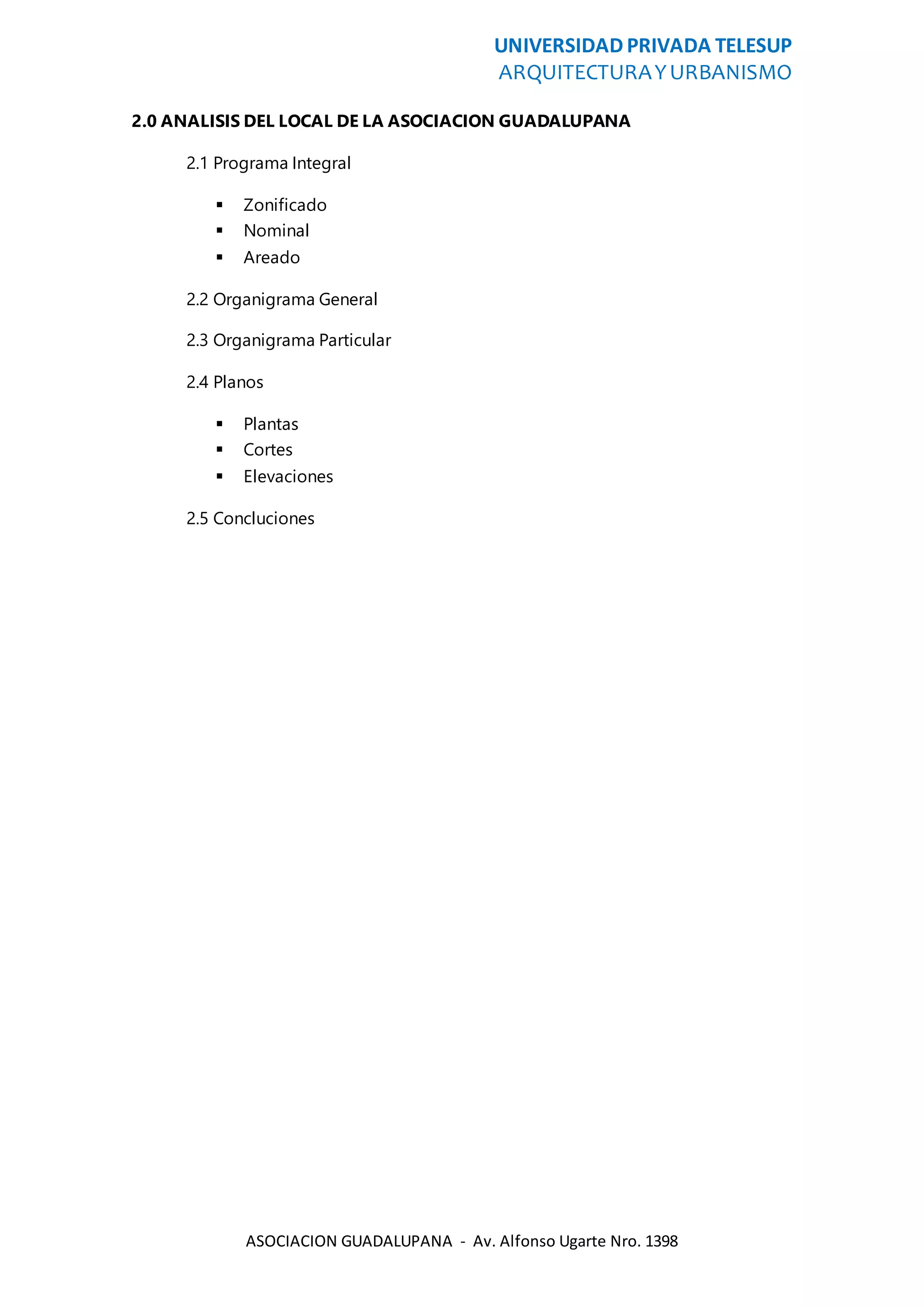

2.0 ANALISIS DEL LOCAL DE LA ASOCIACION GUADALUPANA
2.1 Programa Integral
Zonificado
Nominal
Areado
2.2 Organigrama General
2.3 Organigrama Particular
2.4 Planos
Plantas
Cortes
Elevaciones
2.5 Concluciones
3. UNIVERSIDAD PRIVADA TELESUP
ARQUITECTURAYURBANISMO
ASOCIACION GUADALUPANA - Av. Alfonso Ugarte Nro. 1398
NOMINAL (ACTUAL)
1. ZONA ADMINISTRATIVO
1. VESTIBULO – HALL
2. DEPOSITO
3. SALA DE RECEPCIONES
4. SS.HH. DAMAS
5. SECRETARIA
6. ARCHIVO
7. SALA DE LOS HEROES Y PRESIDENTES DE LA REPUBLICA
8. SALA DE ESPERA
9. CIMNASIO
10. CLOSET
11. BIBLIOTECA
12. DEPOSITO 2
13. COMITÉ DE DAMAS
14. OFICINA DE TESORERIA
15. AUDITORIO
16. SS.HH. DAMAS
17. SS.HH. CABALLEROS
18. OFICINA
19. SS.HH.
20. CUARTO DE VIGILANCIA
2. ZONA ACADEMICA
1. HALL
2. AULA 1
3. AULA 2
4. BIBLIOTECA
5. SS.HH. HOMBRES
3. ZONA DE COMERCIO Y SERVICIO COMPLEMENTARIO
1. RESTAURANTE DE ASOCIADOS
2. SS.HH. DIFERENCIADO
3. COCINA
4. CAFETERIA DE ASOCIADOS
5. SS.HH. DIFERENCIADO
6. LOCAL COMERCIAL - COPIAS
7. SALON LUIS FELIPE PINGLO
8. BAR - COCINA
9. SALON BAR
10. BAR
4. UNIVERSIDAD PRIVADA TELESUP
ARQUITECTURAYURBANISMO
ASOCIACION GUADALUPANA - Av. Alfonso Ugarte Nro. 1398
11. SALON DE ASOCIADOS
12. SS.HH. HOMBRES
13. ALMACEN
14. SS.HH. DAMAS
15. MONTACARGA - OFICIO
16. SALON ZODIACO
17. TERRAZA DE JUEGOS
18. BAR - COCINA - MONTACARGA
AREADO (ACTUAL)
ADMINISTRATIVO 471.68
- VESTIBULO - HALL 41.36
- DEPOSITO 1 3.89
- SALA DE RECEPCIONES 27.90
- SS.HH. DAMAS 13.81
- SECRETARIA 13.95
- ARCHIVO 5.50
- SALA DE LOS HEROES Y PRESIDENTES DE LA REPUBLICA 28.80
- SALA DE ESPERA 25.00
- GIMNASIO 27.59
- CLOSET 3.68
- BIBLIOTECA 49.17
- DEPOSITO 2 6.18
- COMITÉ DE DAMAS 20.34
- OFICINA DE TESORERIA 21.47
- AUDITORIO 128.76
- SS.HH. DAMAS 4.00
- SS.HH. CABALLEROS 12.55
- OFICINA 28.80
- SS.HH. 3.05
- CUARTO DE VIGILANCIA 5.88
ACADEMICO 179.90
- HALL 23.56
- AULA 1 63.64
- AULA 2 35.75
- SS.HH. DE HOMBRES 7.78
- BIBLIOTECA 49.17
5. UNIVERSIDAD PRIVADA TELESUP
ARQUITECTURAYURBANISMO
ASOCIACION GUADALUPANA - Av. Alfonso Ugarte Nro. 1398
COMERCIO Y SERVICIO COMPLEMENTARIO 646.09
- RESTAURANTE DE ASOCIADO 63.33
- SS.HH. DIFERENCIADO 4.28
- COCINA 27.53
- CAFETERIA DE ASOCIADOS 35.40
- SS.HH. DIFERENCIADO 5.56
- LOCAL COMERCIAL - COPIAS 11.66
- SALON LUIS FELIPE PINGLO 128.76
- BAR - COCINA 29.72
- SALON BAR 49.95
- BAR 13.22
- SALON DE ASOCIADOS 71.09
- SS.HH. HOMBRES 11.27
- ALMACEN 1.20
- SS.HH. DAMAS 8.09
- MONTACARGA - OFICIO 5.88
- SALON ZODIACO 92.88
- TERRAZA DE JUEGOS 68.54
- BAR - COCINA - MONTACARGA 17.73
PROGRAMA SUB-TOTAL TOTAL
ADMINISTRATIVO 471.68 1297.67
10. UNIVERSIDAD PRIVADA TELESUP
ARQUITECTURAYURBANISMO
ASOCIACION GUADALUPANA - Av. Alfonso Ugarte Nro. 1398
2.5 CONCLUSIONES
De acuerdoa la visitarealizadaenla AsociaciónGuadalupana,nocuentanconun sistemay
planode evacuación,ni conseñalizaciónencasode sismo.
11. UNIVERSIDAD PRIVADA TELESUP
ARQUITECTURAYURBANISMO
ASOCIACION GUADALUPANA - Av. Alfonso Ugarte Nro. 1398
PRIMER NIVEL
2.5.1 De acuerdoa la visitarealizadaenla AsociaciónGuadalupana,losingresos tienen gradas
lo cual lo hace dificultoso para los discapacitados.
2.5.2 Se observó que los servicios higiénicos que se encuentran de la Cafetería de Asociados
están mal ubicados por lo que no cuentan con una buena ventilación
2.5.3 De acuerdo al número de Asociados hábiles, el área actual de la Cafetería y el
Restaurante de Asociados no cumple ni con el 50% de aforo para abastecer a los asociados
guadalupanos.
2.5.4 El área de la cocina no cumple con la ergonométria para el buen funcionamiento del
servicio.
2.5.5 La agenciade viajesya no deberá formar parte de la Asociación Guadalupana, ya que es
Patrimonio.
SEGUNDO NIVEL
2.5.6 De acuerdo a la visita realizada en la Asociación Guadalupana, se observó que la
circulaciónvertical que se encuentraal ladode losservicioshigiénicos,surecorridoestortuoso
para ir al siguiente nivel.
2.5.7 Según el RNE todo establecimiento debe contar con rampas para personas con
discapacidad,lo cual la Asociación Guadalupana no cumple y esto hace que el recorrido de la
parte intangible hacia la parte tangible de la asociación sea dificultoso para personas con
discapacidad
2.5.8 En el SalónLuisFelipe Pinglonodeberánirlascolumnas que se encuentran al medio del
salón por lo que dificultan la visión del Asociado y/o usuario.
2.5.9 Por el ingreso de la Av. Prolongación España se encuentra un escalera la cual ha tenido
modificaciones,yaprovocadoque seadisfuncional parael Asociadoque ingrese porahí,por lo
cual tampoco permite un ingreso directo al Patio Jacaranda.
2.5.10 La mala ubicación de los servicios higiénicos de damas y caballeros, no permite tener
privacidad al ingreso por estar en el pasadizo de alta circulación, y no cuenta con servicios
higiénicos para discapacitados.
2.5.11 El servicio higiénico que se encuentra debajo de la escalera no es diferenciado y no
cuenta con una buena ventilación
TERCER NIVEL
2.5.12 De acuerdo a la visita realizada en la Asociación Guadalupana, se observó que la
circulaciónvertical nocumple conloestablecidoenel RNE y el ingreso forzoso que tienen los
servicios higiénicos que se encuentran en medio de la escalera interrumpen la circulación.
2.5.13 El estadoactual de losdos salonesubicadoseneste nivel se encuentran en alto riesgo,
lo cual pone en peligro la vida de los asociados y/o usuarios por lo que las estructuras se
encuentran con fisuras y puede colapsar en cualquier circunstancia.
