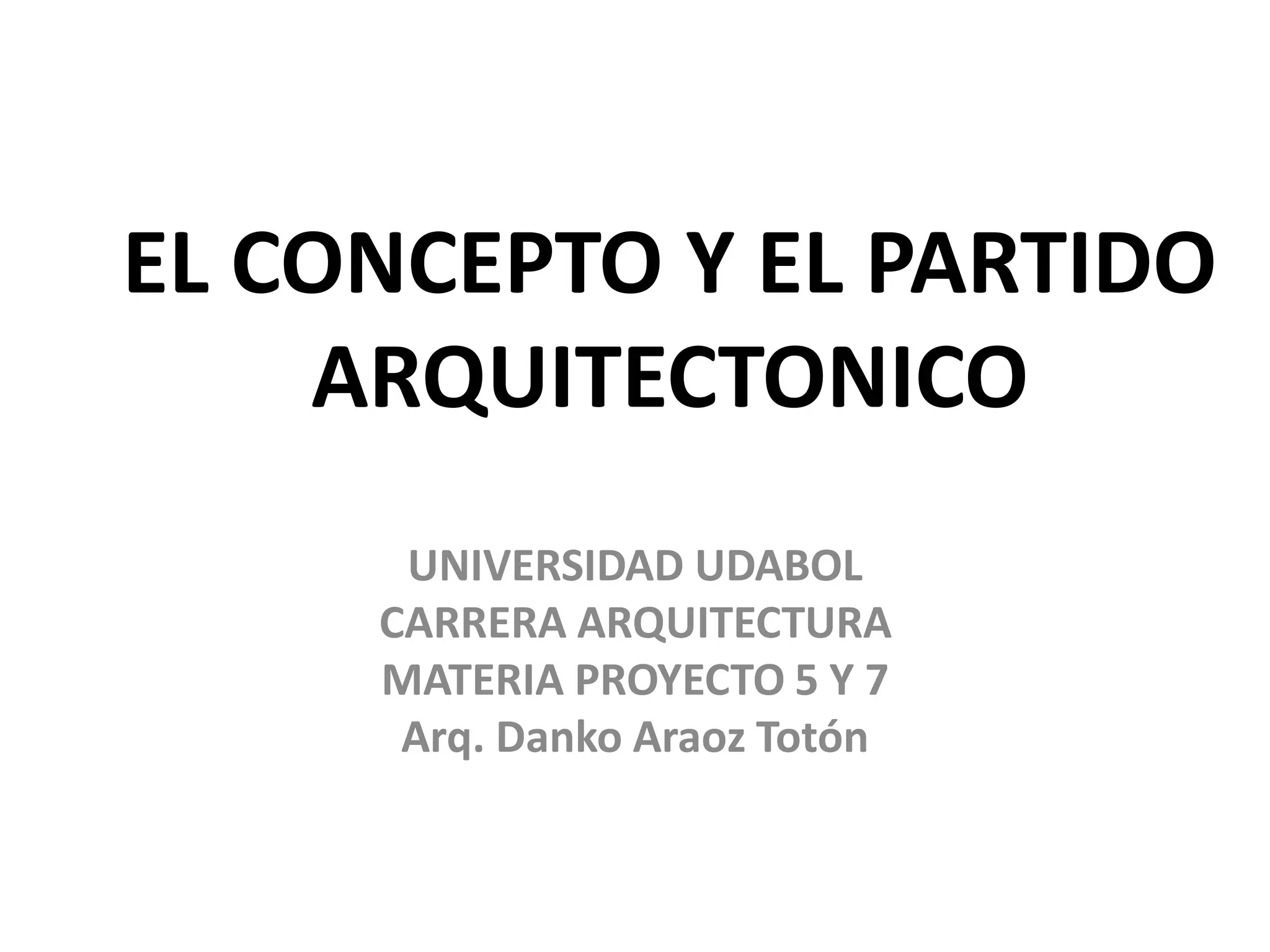

1. EL CONCEPTO Y EL PARTIDO
ARQUITECTONICO
UNIVERSIDAD UDABOL
CARRERA ARQUITECTURA
MATERIA PROYECTO 5 Y 7
Arq. Danko Araoz Totón
2. PARTE 1: EL CONCEPTO
ARQUITECTONICO
UNIVERSIDAD UDABOL
CARRERA ARQUITECTURA
MATERIA PROYECTO 5 Y 7
Arq. Danko Araoz Totón
3. QUE ES EL CONCEPTO ARQUITECTONICO ?
Dentro del proceso de diseño es un paso posterior a las premisas y mas próximo al
partido
• El concepto arquitectónico es la idea base que rige el proyecto, a
partir de ella se hacen los planteamientos para decidir que rumbo
tomará el proyecto
• Un concepto claro guía la función y el valor estético de cualquier
diseño, evitando caer en caprichos formales.
Requiere su tiempo de meditación y reflexión para generarlo,
pues tiene que ser coherente con el tema, con el programa, las
condicionantes del sitio (pautas ), premisas planteadas y con la
realidad a la que responde y emplaza el proyecto
Para completar estas definiciones vean:
https://www.youtube.com/watch?v=MY3RVBBxI4A Concepto arquitectónico
https://www.youtube.com/watch?v=t0aOBOoaAIk Que es la idea generatriz
https://www.youtube.com/watch?v=qo8YFX-d0jM Como diseña un arquitecto?
Según el tema del proyecto, el concepto será mas formalista o mas funcionalista, por
ejemplo en un templo puede primar la expresión formal y espacial, mientras que en
un hospital predomina mas el aspecto funcional. Pero nunca será algo caprichoso,
tendrá que tener un proceso y sustento teórico conceptual

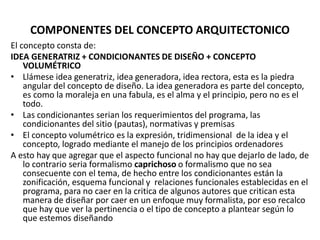

4. COMPONENTES DEL CONCEPTO ARQUITECTONICO
El concepto consta de:
IDEA GENERATRIZ + CONDICIONANTES DE DISEÑO + CONCEPTO
VOLUMÉTRICO
• Llámese idea generatriz, idea generadora, idea rectora, esta es la piedra
angular del concepto de diseño. La idea generadora es parte del concepto,
es como la moraleja en una fabula, es el alma y el principio, pero no es el
todo.
• Las condicionantes serian los requerimientos del programa, las
condicionantes del sitio (pautas), normativas y premisas
• El concepto volumétrico es la expresión, tridimensional de la idea y el
concepto, logrado mediante el manejo de los principios ordenadores
A esto hay que agregar que el aspecto funcional no hay que dejarlo de lado, de
lo contrario seria formalismo caprichoso o formalismo que no sea
consecuente con el tema, de hecho entre los condicionantes están la
zonificación, esquema funcional y relaciones funcionales establecidas en el
programa, para no caer en la critica de algunos autores que critican esta
manera de diseñar por caer en un enfoque muy formalista, por eso recalco
que hay que ver la pertinencia o el tipo de concepto a plantear según lo
que estemos diseñando

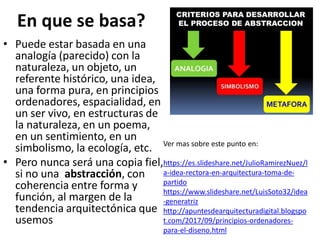

5. En que se basa?
• Puede estar basada en una
analogía (parecido) con la
naturaleza, un objeto, un
referente histórico, una idea,
una forma pura, en principios
ordenadores, espacialidad, en
un ser vivo, en estructuras de
la naturaleza, en un poema,
en un sentimiento, en un
simbolismo, la ecología, etc.
• Pero nunca será una copia fiel,
si no una abstracción, con
coherencia entre forma y
función, al margen de la
tendencia arquitectónica que
usemos
Ver mas sobre este punto en:
https://es.slideshare.net/JulioRamirezNuez/l
a-idea-rectora-en-arquitectura-toma-de-
partido
https://www.slideshare.net/LuisSoto32/idea
-generatriz
http://apuntesdearquitecturadigital.blogspo
t.com/2017/09/principios-ordenadores-
para-el-diseno.html
6. COMO SE ELABORA?
1. Repasar lo que se quiere (el programa), lo que pide el sitio (las pautas o
condicionantes del sitio) el como queremos que sea nuestro proyecto
(las premisas) Pensar que enfoque permite o requiere el tipo de
proyecto (funcionalista, organicista, formalista, contextualista, etc.)
2. En base a eso, escribir palabras y/o frases que vayan expresando el
como será el proyecto, que se destacará, elegir cual o cales palabras o
frases expresan mejor lo que será el proyecto
3. Comenzar a realizar a mano alzada símbolos, figuras o formas que
expresen la o las palabras o frase elegidas. Esto requiere varis
esquemas y bocetos rápidos, hasta elegir el que mejor represente la
idea general que regirá la propuesta
Ver:
https://www.youtube.com/watch?v=0LKzrCT-dC8&vl=es-419
#Arquitecta #DiseñoArquitectonico #CanalArquitecturaComo diseñar un edificio | mi
proceso de diseño arquitectónico
https://www.youtube.com/watch?v=AuCjpghBaIg como diseñar utilizando una idea
rectora

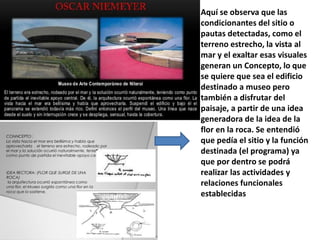

8. Aquí se observa que las
condicionantes del sitio o
pautas detectadas, como el
terreno estrecho, la vista al
mar y el exaltar esas visuales
generan un Concepto, lo que
se quiere que sea el edificio
destinado a museo pero
también a disfrutar del
paisaje, a partir de una idea
generadora de la idea de la
flor en la roca. Se entendió
que pedía el sitio y la función
destinada (el programa) ya
que por dentro se podrá
realizar las actividades y
relaciones funcionales
establecidas
9. En algunos caso la forma
puede ser simple pero la
fachada tiene la expresividad
Hotel Burb El Arab,
Dubai. Se buscó algo
que simbolice el país, se
tomó la vela de los
barcos pesqueros
tradicionales , como
idea generadora y se
desarrollo el concepto
de un hotel en el mar

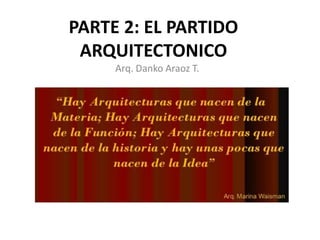

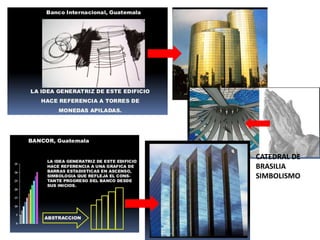

11. PARTE 2: EL PARTIDO
ARQUITECTONICO
Arq. Danko Araoz T.

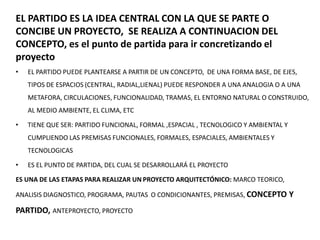

12. EL PARTIDO ES LA IDEA CENTRAL CON LA QUE SE PARTE O
CONCIBE UN PROYECTO, SE REALIZA A CONTINUACION DEL
CONCEPTO, es el punto de partida para ir concretizando el
proyecto
• EL PARTIDO PUEDE PLANTEARSE A PARTIR DE UN CONCEPTO, DE UNA FORMA BASE, DE EJES,
TIPOS DE ESPACIOS (CENTRAL, RADIAL,LIENAL) PUEDE RESPONDER A UNA ANALOGIA O A UNA
METAFORA, CIRCULACIONES, FUNCIONALIDAD, TRAMAS, EL ENTORNO NATURAL O CONSTRUIDO,
AL MEDIO AMBIENTE, EL CLIMA, ETC
• TIENE QUE SER: PARTIDO FUNCIONAL, FORMAL ,ESPACIAL , TECNOLOGICO Y AMBIENTAL Y
CUMPLIENDO LAS PREMISAS FUNCIONALES, FORMALES, ESPACIALES, AMBIENTALES Y
TECNOLOGICAS
• ES EL PUNTO DE PARTIDA, DEL CUAL SE DESARROLLARÁ EL PROYECTO
ES UNA DE LAS ETAPAS PARA REALIZAR UN PROYECTO ARQUITECTÓNICO: MARCO TEORICO,
ANALISIS DIAGNOSTICO, PROGRAMA, PAUTAS O CONDICIONANTES, PREMISAS, CONCEPTO Y
PARTIDO, ANTEPROYECTO, PROYECTO

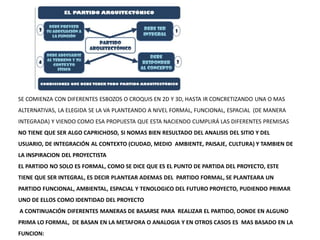

13. SE COMIENZA CON DIFERENTES ESBOZOS O CROQUIS EN 2D Y 3D, HASTA IR CONCRETIZANDO UNA O MAS
ALTERNATIVAS, LA ELEGIDA SE LA VA PLANTEANDO A NIVEL FORMAL, FUNCIONAL, ESPACIAL (DE MANERA
INTEGRADA) Y VIENDO COMO ESA PROPUESTA QUE ESTA NACIENDO CUMPLIRÁ LAS DIFERENTES PREMISAS
NO TIENE QUE SER ALGO CAPRICHOSO, SI NOMAS BIEN RESULTADO DEL ANALISIS DEL SITIO Y DEL
USUARIO, DE INTEGRACIÓN AL CONTEXTO (CIUDAD, MEDIO AMBIENTE, PAISAJE, CULTURA) Y TAMBIEN DE
LA INSPIRACION DEL PROYECTISTA
EL PARTIDO NO SOLO ES FORMAL, COMO SE DICE QUE ES EL PUNTO DE PARTIDA DEL PROYECTO, ESTE
TIENE QUE SER INTEGRAL, ES DECIR PLANTEAR ADEMAS DEL PARTIDO FORMAL, SE PLANTEARA UN
PARTIDO FUNCIONAL, AMBIENTAL, ESPACIAL Y TENOLOGICO DEL FUTURO PROYECTO, PUDIENDO PRIMAR
UNO DE ELLOS COMO IDENTIDAD DEL PROYECTO
A CONTINUACIÓN DIFERENTES MANERAS DE BASARSE PARA REALIZAR EL PARTIDO, DONDE EN ALGUNO
PRIMA LO FORMAL, DE BASAN EN LA METAFORA O ANALOGIA Y EN OTROS CASOS ES MAS BASADO EN LA
FUNCION:

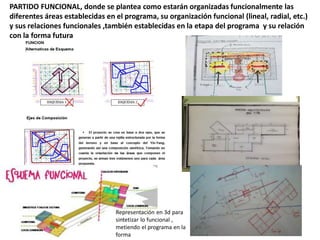

14. PARTIDO FUNCIONAL, donde se plantea como estarán organizadas funcionalmente las
diferentes áreas establecidas en el programa, su organización funcional (lineal, radial, etc.)
y sus relaciones funcionales ,también establecidas en la etapa del programa y su relación
con la forma futura
Representación en 3d para
sintetizar lo funcional ,
metiendo el programa en la
forma

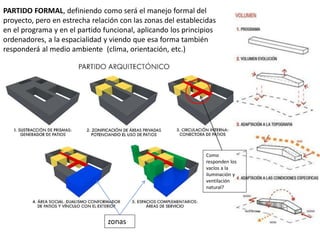

15. PARTIDO FORMAL, definiendo como será el manejo formal del
proyecto, pero en estrecha relación con las zonas del establecidas
en el programa y en el partido funcional, aplicando los principios
ordenadores, a la espacialidad y viendo que esa forma también
responderá al medio ambiente (clima, orientación, etc.)
Como
responden los
vacíos a la
iluminación y
ventilación
natural?
zonas

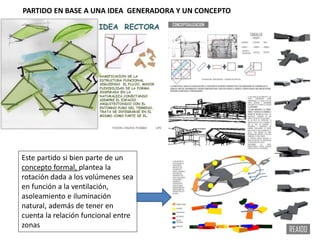

16. PARTIDO EN BASE A UNA IDEA GENERADORA Y UN CONCEPTO
Este partido si bien parte de un
concepto formal, plantea la
rotación dada a los volúmenes sea
en función a la ventilación,
asoleamiento e iluminación
natural, además de tener en
cuenta la relación funcional entre
zonas

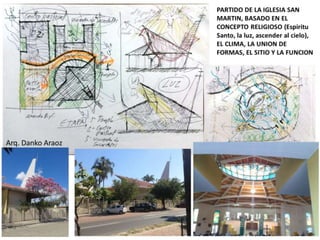

17.

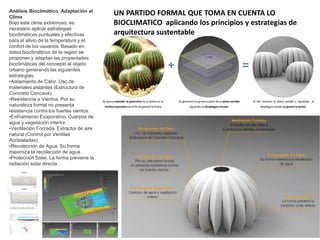

18. Análisis Bioclimático. Adaptación al
Clima
Bajo este clima extremoso, es
necesario aplicar estrategias
bioclimáticas puntuales y efectivas
para el alivio de la temperatura y el
confort de los usuarios. Basado en
datos bioclimáticos de la región se
proponen y adaptan las propiedades
bioclimáticas del concepto al objeto
urbano generando las siguientes
estrategias:
•Aislamiento de Calor. Uso de
materiales aislantes (Estructura de
Concreto Concava).
•Resistencia a Vientos. Por su
naturaleza formal no presenta
resistencia contra los fuertes vientos.
•Enfriamiento Evaporativo. Cuerpos de
agua y vegetación interior.
•Ventilación Forzada. Extractor de aire
natural (Control por Ventilas
Acristaladas).
•Recolección de Agua. Su forma
maximiza la recolección de agua.
•Protección Solar. La forma previene la
radiación solar directa.
UN PARTIDO FORMAL QUE TOMA EN CUENTA LO
BIOCLIMATICO aplicando los principios y estrategias de
arquitectura sustentable

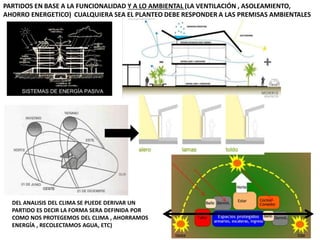

19. PARTIDOS EN BASE A LA FUNCIONALIDAD Y A LO AMBIENTAL (LA VENTILACIÓN , ASOLEAMIENTO,
AHORRO ENERGETICO) CUALQUIERA SEA EL PLANTEO DEBE RESPONDER A LAS PREMISAS AMBIENTALES
DEL ANALISIS DEL CLIMA SE PUEDE DERIVAR UN
PARTIDO ES DECIR LA FORMA SERA DEFINIDA POR
COMO NOS PROTEGEMOS DEL CLIMA , AHORRAMOS
ENERGÍA , RECOLECTAMOS AGUA, ETC)

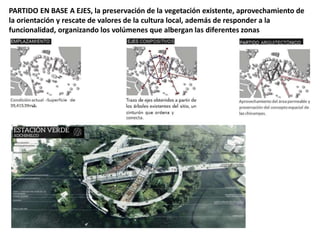

20. PARTIDO EN BASE A EJES, la preservación de la vegetación existente, aprovechamiento de
la orientación y rescate de valores de la cultura local, además de responder a la
funcionalidad, organizando los volúmenes que albergan las diferentes zonas

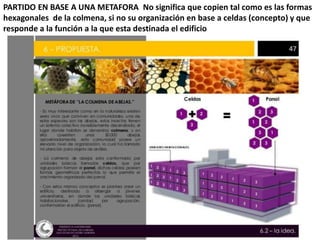

21. PARTIDO EN BASE A UNA METAFORA No significa que copien tal como es las formas
hexagonales de la colmena, si no su organización en base a celdas (concepto) y que
responde a la función a la que esta destinada el edificio

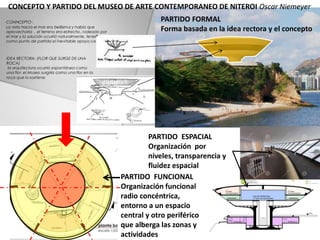

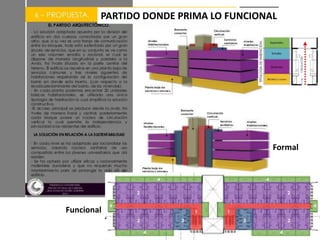

23. PARTIDO ESPACIAL
Organización por
niveles, transparencia y
fluidez espacial
PARTIDO FUNCIONAL
Organización funcional
radio concéntrica,
entorno a un espacio
central y otro periférico
que alberga las zonas y
actividades
CONCEPTO Y PARTIDO DEL MUSEO DE ARTE CONTEMPORANEO DE NITEROI Oscar Niemeyer
PARTIDO FORMAL
Forma basada en la idea rectora y el concepto

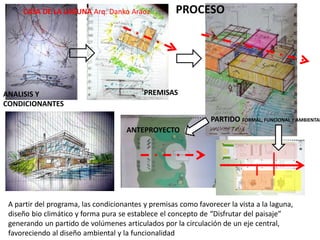

24. ANALISIS Y
CONDICIONANTES
PREMISAS
PARTIDO FORMAL, FUNCIONAL Y AMBIENTAL
ANTEPROYECTO
CASA DE LA LAGUNA Arq. Danko Araoz PROCESO
A partir del programa, las condicionantes y premisas como favorecer la vista a la laguna,
diseño bio climático y forma pura se establece el concepto de “Disfrutar del paisaje”
generando un partido de volúmenes articulados por la circulación de un eje central,
favoreciendo al diseño ambiental y la funcionalidad

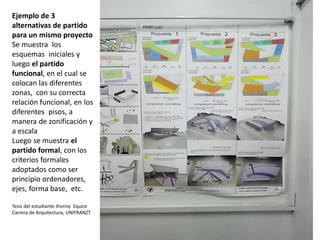

25. Ejemplo de 3
alternativas de partido
para un mismo proyecto
Se muestra los
esquemas iniciales y
luego el partido
funcional, en el cual se
colocan las diferentes
zonas, con su correcta
relación funcional, en los
diferentes pisos, a
manera de zonificación y
a escala
Luego se muestra el
partido formal, con los
criterios formales
adoptados como ser
principio ordenadores,
ejes, forma base, etc.
Tesis del estudiante Jhonny Equice
Carrera de Arquitectura, UNIFRANZT

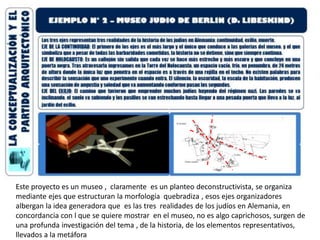

26. Este proyecto es un museo , claramente es un planteo deconstructivista, se organiza
mediante ejes que estructuran la morfología quebradiza , esos ejes organizadores
albergan la idea generadora que es las tres realidades de los judíos en Alemania, en
concordancia con l que se quiere mostrar en el museo, no es algo caprichosos, surgen de
una profunda investigación del tema , de la historia, de los elementos representativos,
llevados a la metáfora

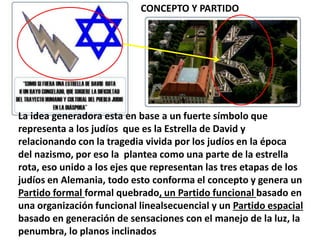

27. La idea generadora esta en base a un fuerte símbolo que
representa a los judíos que es la Estrella de David y
relacionando con la tragedia vivida por los judíos en la época
del nazismo, por eso la plantea como una parte de la estrella
rota, eso unido a los ejes que representan las tres etapas de los
judíos en Alemania, todo esto conforma el concepto y genera un
Partido formal formal quebrado, un Partido funcional basado en
una organización funcional linealsecuencial y un Partido espacial
basado en generación de sensaciones con el manejo de la luz, la
penumbra, lo planos inclinados
CONCEPTO Y PARTIDO

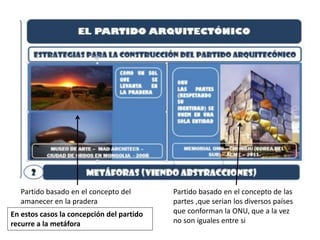

28. Partido basado en el concepto del
amanecer en la pradera
Partido basado en el concepto de las
partes ,que serian los diversos países
que conforman la ONU, que a la vez
no son iguales entre si
En estos casos la concepción del partido
recurre a la metáfora

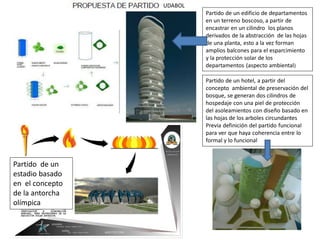

29. Partido de un
estadio basado
en el concepto
de la antorcha
olímpica
Partido de un edificio de departamentos
en un terreno boscoso, a partir de
encastrar en un cilindro los planos
derivados de la abstracción de las hojas
de una planta, esto a la vez forman
amplios balcones para el esparcimiento
y la protección solar de los
departamentos (aspecto ambiental)
Partido de un hotel, a partir del
concepto ambiental de preservación del
bosque, se generan dos cilindros de
hospedaje con una piel de protección
del asoleamientos con diseño basado en
las hojas de los arboles circundantes
Previa definición del partido funcional
para ver que haya coherencia entre lo
formal y lo funcional
UDABOL

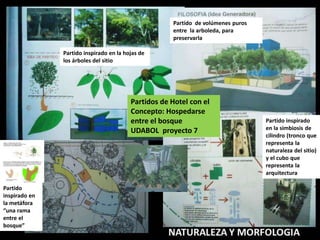

30. Partido de volúmenes puros
entre la arboleda, para
preservarla
Partido inspirado en la hojas de
los árboles del sitio
Partido
inspirado en
la metáfora
“una rama
entre el
bosque”
Partido inspirado
en la simbiosis de
cilindro (tronco que
representa la
naturaleza del sitio)
y el cubo que
representa la
arquitectura
Partidos de Hotel con el
Concepto: Hospedarse
entre el bosque
UDABOL proyecto 7
