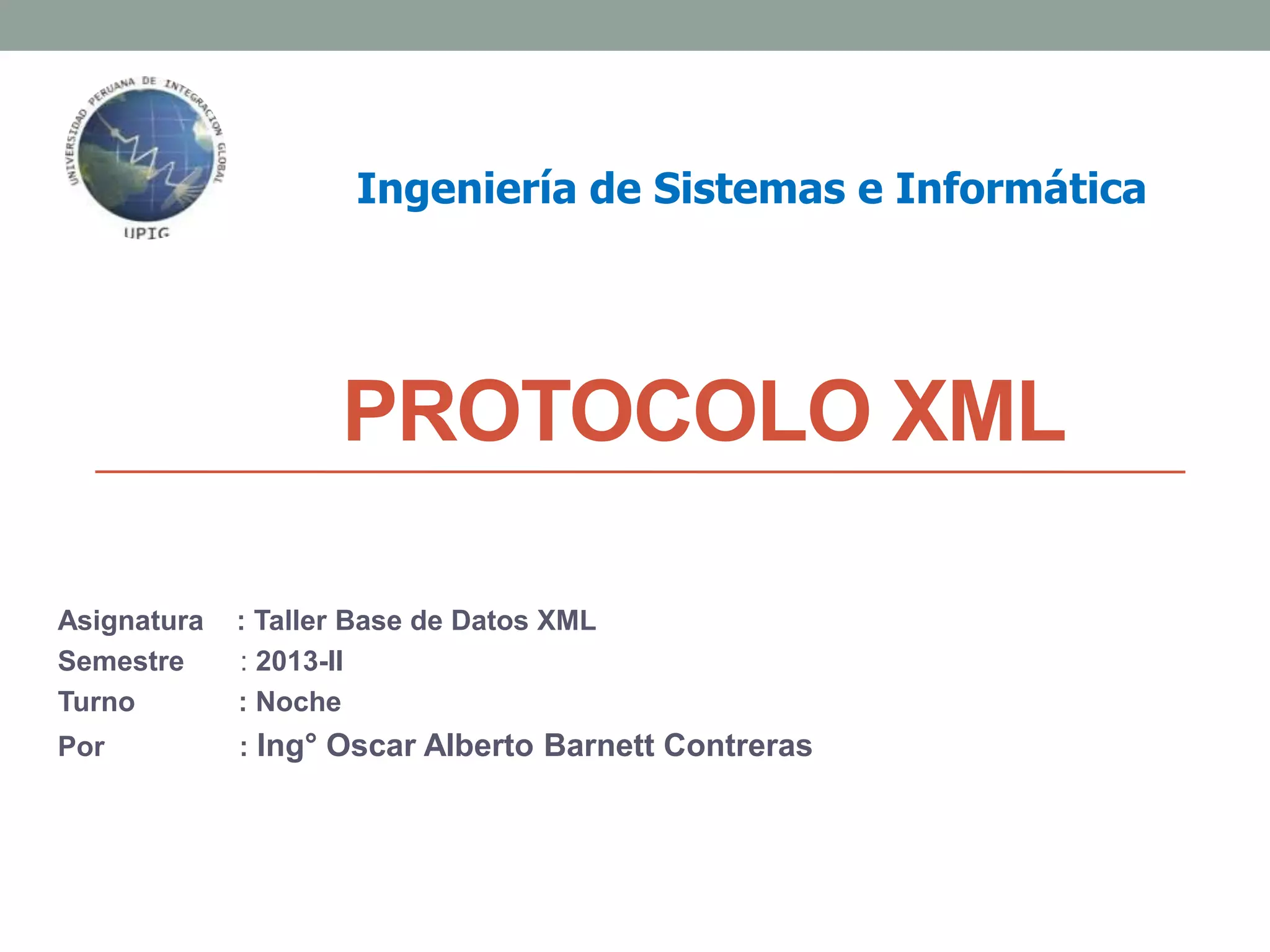

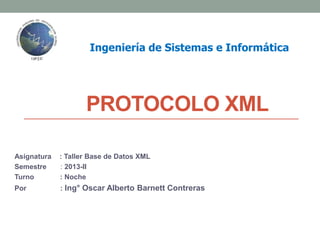

1. Ingeniería de Sistemas e Informática
PROTOCOLO XML
Asignatura
Semestre
Turno
: Taller Base de Datos XML
: 2013-II
: Noche
Por
: Ing° Oscar Alberto Barnett Contreras

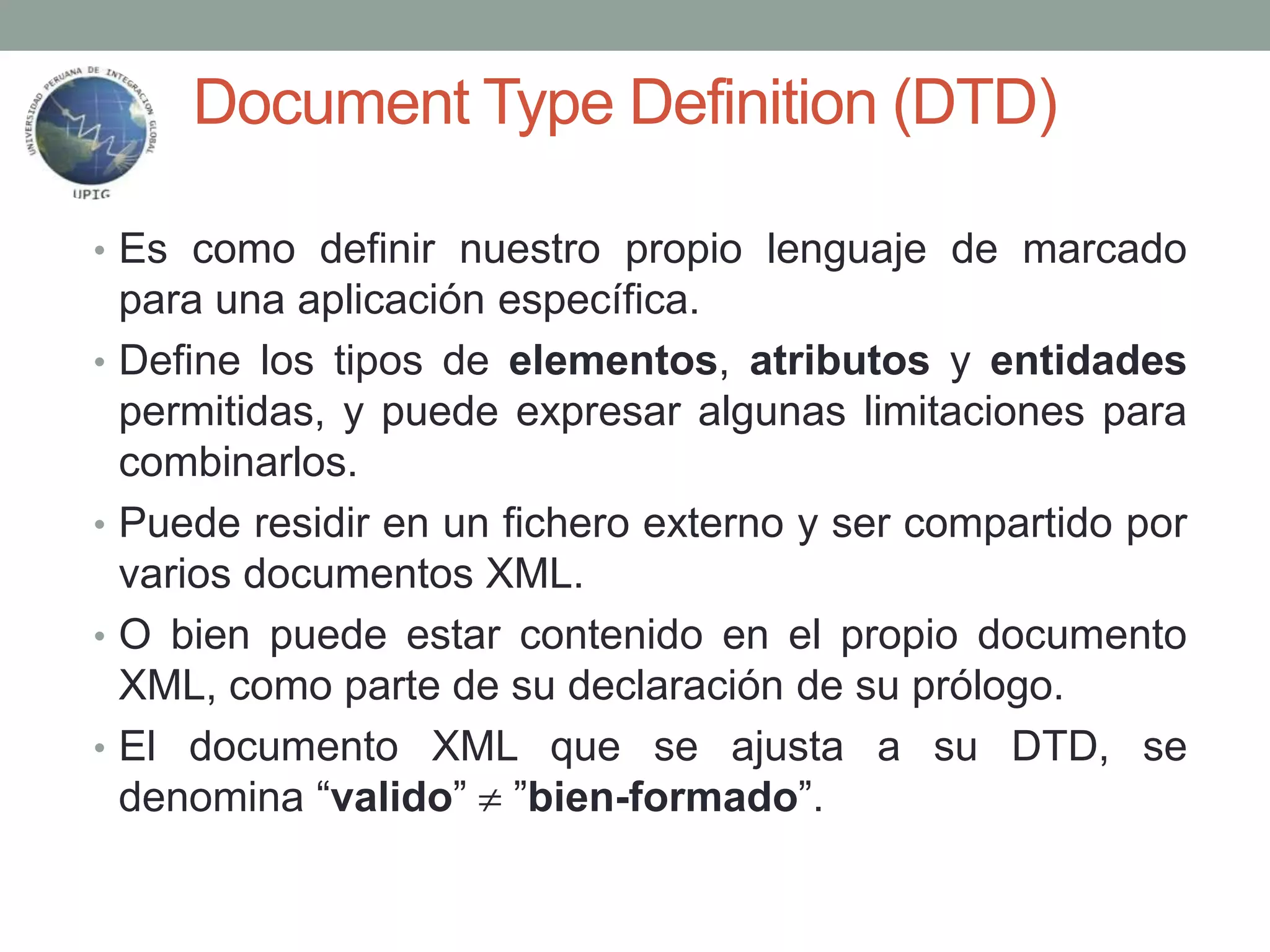

2. Document Type Definition (DTD)
• Es como definir nuestro propio lenguaje de marcado
•
•
•
•
para una aplicación específica.
Define los tipos de elementos, atributos y entidades
permitidas, y puede expresar algunas limitaciones para
combinarlos.
Puede residir en un fichero externo y ser compartido por
varios documentos XML.
O bien puede estar contenido en el propio documento
XML, como parte de su declaración de su prólogo.
El documento XML que se ajusta a su DTD, se
denomina “valido” ”bien-formado”.

3. Ejemplos de DTD
<!DOCTYPE etiqueta [
<!ELEMENT etiqueta (nombre, calle, ciudad, pais, codigo)>
<!ELEMENT nombre (#PCDATA)>
<!ELEMENT calle (#PCDATA)>
<!ELEMENT ciudad (#PCDATA)>
<!ELEMENT pais (#PCDATA)>
<!ELEMENT codigo (#PCDATA)>
]>
<etiqueta>
<nombre>Topacio Jade</nombre>
<calle>Minas de Moria, 13</calle>
<ciudad>Azanulbizar</ciudad>
<pais>Khuzdul</pais>
<codigo>78125</codigo>
</etiqueta>
<!DOCTYPE coche SYSTEM “http://www.tecnun.es/coche.dtd”>
<coche>
<modelo>...</modelo>
...
</coche>

4. Declaraciones de tipo Elemento
• Deben empezar con “<!ELEMENT” seguidas por el
identificador genérico del elemento que se declara.
• A continuación tienen una especificación del
contenido.
Ejemplo:
<!ELEMENT receta (titulo, ingredientes, procedimiento)>

5. Ejemplos de DTD
Documento XML válido según el DTD anterior
<receta>
<titulo>Arroz cocido</titulo>
<ingredientes>Arroz</ingredientes>
<procedimiento>Cocer el arroz</procedimiento>
</receta>
Documento XML no válido
<receta>
<parrafo>La siguiente receta me la pasó Alvaro</parrafo>
<titulo>Arroz cocido</titulo>
<ingredientes>Arroz</ingredientes>
<procedimiento>Cocer el arroz</procedimiento>
</receta>

6. Especificación de contenido
• EMPTY: No tiene contenido.
<!ELEMENT linea-horizontal EMPTY>
• ANY: Puede tener cualquier contenido. Es mejor no usarla y
estructurar adecuadamente los documentos
<!ELEMENT batiburrillo ANY>
• Mixed: Puede tener caracteres o una mezcla de caracteres y
sub-elementos especificados
<!ELEMENT enfasis (#PCDATA)>
<!ELEMENT parrafo (#PCDATA|enfasis)*>
• Element: Sólo puede contener sub-elementos especificados
<!ELEMENT mensaje (remite, texto)>

7. Modelos de contenido
• <!ELEMENT aviso (parrafo)>
• <aviso> sólo puede contener un <parrafo>
• <!ELEMENT aviso (titulo, parrafo>
• <aviso> debe contener un elemento <titulo> seguido de un
elemento <parrafo>
• <!ELEMENT aviso (parrafo | grafico)>
• La barra vertical “|” indica opción. El número de opciones no está
limitado y se pueden agrupar usando paréntesis
• <!ELEMENT aviso (titulo, (parrafo | grafico))>
• <aviso> debe contener un <titulo> seguido de un <parrafo> o un
<grafico>

8. Modelos de contenido
• Indicador de frecuencia
• Siguen directamente a un identificador general, una secuencia o una
opción
• No pueden ir precedidos por espacios en blanco
Indicador
?
*
+
Frecuencia
Opcional (0 ó 1 vez)
Opcional y repetible
(0 ó más veces)
Necesario y repetible
(1 ó más veces)
<!ELEMENT aviso (titulo?, (parrafo+, grafico)*)>

9. Declaración de lista de Atributos
• Atributos
• Añaden información adicional a los elementos
• Sólo se pueden especificar una vez y en cualquier
orden
• No pueden contener sub-atributos
• Declaración
• Empiezan con “<!ATTLIST”
• Identificador del elemento al que se aplica
• Nombre del atributo
• Tipo
• Valor por defecto

10. Declaración de lista de Atributos
<!ELEMENT
<!ATTLIST
<!ELEMENT
<!ATTLIST
mensaje (de, a, texto)>
mensaje prioridad (normal | urgente) normal>
texto (#PCDATA)>
texto idioma CDATA #REQUIRED>
<mensaje prioridad=“urgente”>
<de>Topacio Jade</de>
<a>Esmeralda Turquesa</a>
<texto idioma=“español”>
Hay que preparar los informes de junio
</texto>
</mensaje>

11. Declaración de lista de Atributos
• #REQUIRED: Es obligatorio especificar el atributo. No tiene
valor por defecto.
• #IMPLIED: Se puede omitir el atributo, sin que se adopte
automáticamente un valor por defecto
<!ATTLIST IMG URL CDATA #REQUIRED ALT CDATE #IMPLIED>

12. Tipos de Atributos
Atributos CDATA (character data): Pueden contener
casi cualquier cosa:
<!ATTLIST mensaje fecha CDATA #REQUIRED>
< mensaje fecha=“07 de Octubre de 2013”>
• Atributos enumerados: Sólo pueden contener un
valor de entre un número reducido de opciones
<!ATTLIST mensaje prioridad (normal | urgente) normal>

13. Tipos de Atributos
Atributos ID e IDREF
• El tipo ID permite que un atributo determinado tenga un
nombre único que podrá ser referenciado por un
atributo de otro elemento que sea de tipo IDREF
• Permite implementar un sistema de hipervínculos en un
documento XML
<!ELEMENT
<!ATTLIST
<!ELEMENT
<!ATTLIST
enlace EMPTY>
enlace destino IDREF #REQUIRED>
capitulo (parrafo)*>
capitulo referencia ID #IMPLIED>

14. Declaración de Entidades
• La Entidades se utilizan para hacer referencia a objetos
(ficheros, páginas Web, imágenes,...) que no deben ser
analizados sintácticamente según las reglas de XML.
• Se declaran mediante “<!ENTITY”.
• Puede usarse para declarar una abreviatura que se utiliza
como una forma más corta de algunos textos.
• En otras ocasiones es una referencias a un objeto
externo o local.

15. Tipos de Entidades
•
Las entidades pueden ser:
• Internas – Externas
• Analizadas o No analizadas
• Generales o Parámetro
Entidades generales internas:
<!DOCTYPE texto[
<!ENTITY ovni “Objeto Volador No Identificado”>
]>
<texto>
<titulo> Durmiendo en clase, Topacio soñó con un &ovni;
</titulo>
</texto>
• Son básicamente abreviaturas definidas en la sección del DTD del
documento XML.
• Son siempre entidades analizadas.

16. Tipos de Entidades
• Entidades generales externas analizadas
<!ENTITY intro SYSTEM “http://www.tecnun.es/intro.xml>
• Entidades no analizadas
<!ENTITY logo SYSTEM “http://www.tecnun.es/logo.gif>
• Entidades parámetro Internas
<!DOCTYPE texto[
<!ENTITY % elemento-alf “!ELEMENT ALF (#PCDATA)>”>
%elemento-alf; ]>
• Entidades parámetro Externas
<!DOCTYPE texto[
<!ENTITY % elemento-alf SYSTEM “alf.ent”>
...
%elemento-alf; ]>

17. Ing. Oscar Alberto Barnett Contreras
