El documento contiene instrucciones para realizar proyecciones diédricas ortogonales de 3 ejercicios. El primer ejercicio describe las dimensiones de un espacio de 1.5x3 m. El segundo ejercicio describe las dimensiones de un espacio de 0.3x1.5 m con detalles adicionales. El tercer ejercicio describe las dimensiones de un espacio de 1x1.5 m con un ángulo de 45° y detalles adicionales. Se instruye realizar las 4 elevaciones más la planta para cada ejercicio.

1. Proyección diédrica ortogonal

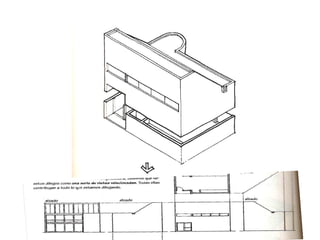

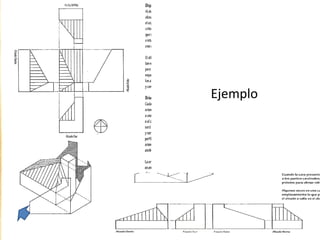

2. Ejemplo

4. Ejercicio 1 2 4 1 7 4 5 1.5 3 Realizar las 4 elevaciones

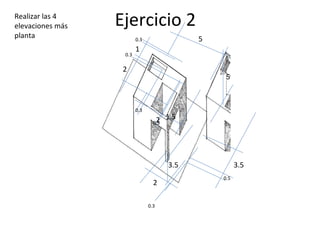

5. Ejercicio 2 5 5 3.5 0.5 3.5 2 0.3 0.3 1 0.3 2 Realizar las 4 elevaciones más planta 0.3 1.5 0.3 2

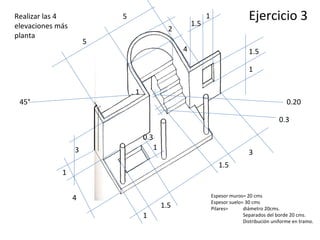

6. Espesor muros= 20 cms Espesor suelo= 30 cms Pilares= diámetro 20cms. Separados del borde 20 cms. Distribución uniforme en tramo. Ejercicio 3 5 5 3 1 1.5 3 1.5 4 1 1.5 1 45° 1 0.20 0.3 1.5 1 4 2 1 0.3 Realizar las 4 elevaciones más planta
