1. Anteproyecto
Deporsometro
Andrea valencia Gómez
Catalina Restrepo Penagos
Daniela Gómez Montaño
Juan David Jaramillo Osorio
Introducción
Este proyecto que hoy se encuentra en tus manos no solo son palabras son
hechos, no revolucionara la historia pero sirve de mucho este dispositivo
médico que hoy estamos innovando para que en una mañana este en el
comercio legal y en diferentes partes del país, te invito a que leas y te informes
de este maravilloso proyecto.

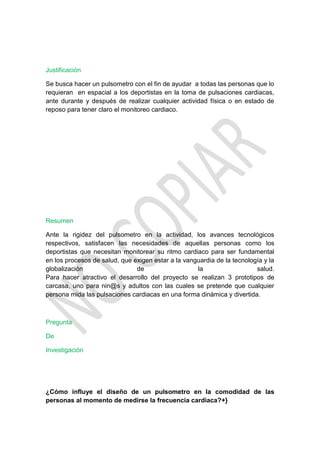

2. Justificación
Se busca hacer un pulsometro con el fin de ayudar a todas las personas que lo
requieran en espacial a los deportistas en la toma de pulsaciones cardiacas,
ante durante y después de realizar cualquier actividad física o en estado de
reposo para tener claro el monitoreo cardiaco.
Resumen
Ante la rigidez del pulsometro en la actividad, los avances tecnológicos
respectivos, satisfacen las necesidades de aquellas personas como los
deportistas que necesitan monitorear su ritmo cardiaco para ser fundamental
en los procesos de salud, que exigen estar a la vanguardia de la tecnología y la
globalización de la salud.
Para hacer atractivo el desarrollo del proyecto se realizan 3 prototipos de
carcasa, uno para nin@s y adultos con las cuales se pretende que cualquier
persona mida las pulsaciones cardiacas en una forma dinámica y divertida.
Pregunta
De
Investigación
¿Cómo influye el diseño de un pulsometro en la comodidad de las
personas al momento de medirse la frecuencia cardiaca?+}

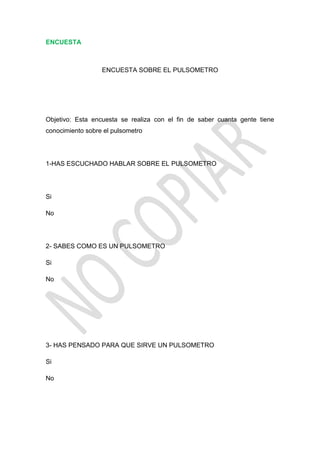

3. ENCUESTA
ENCUESTA SOBRE EL PULSOMETRO
Objetivo: Esta encuesta se realiza con el fin de saber cuanta gente tiene
conocimiento sobre el pulsometro
1-HAS ESCUCHADO HABLAR SOBRE EL PULSOMETRO
Si
No
2- SABES COMO ES UN PULSOMETRO
Si
No
3- HAS PENSADO PARA QUE SIRVE UN PULSOMETRO
Si
No

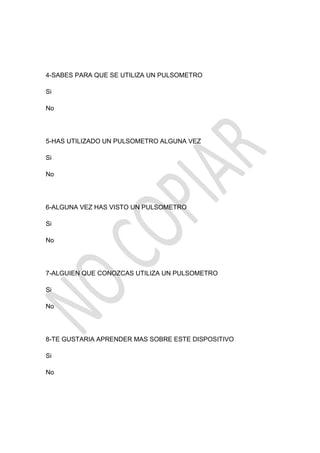

4. 4-SABES PARA QUE SE UTILIZA UN PULSOMETRO
Si
No
5-HAS UTILIZADO UN PULSOMETRO ALGUNA VEZ
Si
No
6-ALGUNA VEZ HAS VISTO UN PULSOMETRO
Si
No
7-ALGUIEN QUE CONOZCAS UTILIZA UN PULSOMETRO
Si
No
8-TE GUSTARIA APRENDER MAS SOBRE ESTE DISPOSITIVO
Si
No

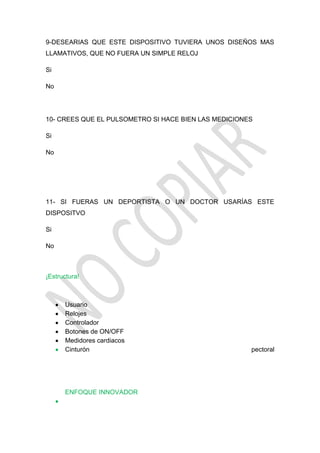

5. 9-DESEARIAS QUE ESTE DISPOSITIVO TUVIERA UNOS DISEÑOS MAS
LLAMATIVOS, QUE NO FUERA UN SIMPLE RELOJ
Si
No
10- CREES QUE EL PULSOMETRO SI HACE BIEN LAS MEDICIONES
Si
No
11- SI FUERAS UN DEPORTISTA O UN DOCTOR USARÍAS ESTE
DISPOSITVO
Si
No
¡Estructura!
Usuario
Relojes
Controlador
Botones de ON/OFF
Medidores cardiacos
Cinturón pectoral
ENFOQUE INNOVADOR

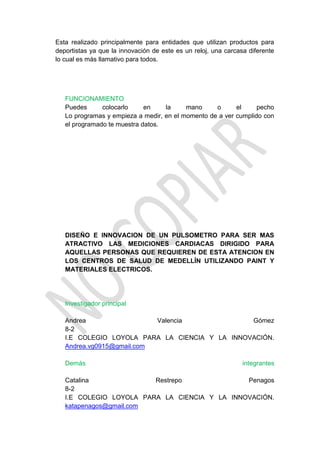

6. Esta realizado principalmente para entidades que utilizan productos para
deportistas ya que la innovación de este es un reloj, una carcasa diferente
lo cual es más llamativo para todos.
FUNCIONAMIENTO
Puedes colocarlo en la mano o el pecho
Lo programas y empieza a medir, en el momento de a ver cumplido con
el programado te muestra datos.
DISEÑO E INNOVACION DE UN PULSOMETRO PARA SER MAS
ATRACTIVO LAS MEDICIONES CARDIACAS DIRIGIDO PARA
AQUELLAS PERSONAS QUE REQUIEREN DE ESTA ATENCION EN
LOS CENTROS DE SALUD DE MEDELLÍN UTILIZANDO PAINT Y
MATERIALES ELECTRICOS.
Investigador principal
Andrea Valencia Gómez
8-2
I.E COLEGIO LOYOLA PARA LA CIENCIA Y LA INNOVACIÓN.
Andrea.vg0915@gmail.com
Demás integrantes
Catalina Restrepo Penagos
8-2
I.E COLEGIO LOYOLA PARA LA CIENCIA Y LA INNOVACIÓN.
katapenagos@gmail.com

7. Daniela Gómez Montaño
8-2
I.E COLEGIO LOYOLA PARA LA CIENCIA Y LA INNOVACIÓN.
danilomejor.17@gmail.com
Juan David Jaramillo Osorio
8-2
I.E COLEGIO LOYOLA PARA LA CIENCIA Y LA INNOVACIÓN.
juandavidjaraoso@gmail.com
Profesor, asesor, e institución
Clementina Buitrago
Luz Marina Sierra Osorio
I.E COLEGIO LOYOLA PARA LA CIENCIA Y LA INNOVACIÓN.
Área Temática
Emprendimiento, Tecnología e informática.
Categoría
Salud
Tutor
Jessica Gutiérrez
Administrador
Nubia Penagos (Madre de la estudiante Catalina)
Nubiapenagos2206@gmail.com
Duración
5 Meses
Valor Total
100.000
Bitácoras

8. 04 de julio de 2011
Lunes: en la clase de tecnología la profesora de clementina, Nos devolvió el
trabajo de los dispositivos y nos dijo que había que mantenerlo en una carpeta
y realizamos el dialogo que no lo hiciéramos con la mano que anteriormente lo
habíamos trabajado y tenerlo para el día siguiente y las dos últimas horas la
profesora luz marina nos explicó como redactar el formato para diligenciar los
datos de nuestro proyecto.
06 de julio de 2011
Miércoles: en este día en la clase de inglés el profesor nos explicó que
teníamos que buscar los términos en ingles al terminar, luego el profesor
Robinson nos explicó sobre el proyecto más a fondo al regresar del descanso
Robinson regreso con algunos computadores para realizar la actividad
propuesta de buscar la diapositivas que anteriormente se había hecho en la
clase de tecnología sobre espirómetro, pulsometro y pulsioximetro.
Encuesta

9. Investigación
Capacidad pulmonar
De refiere a los distintos volúmenes de aire característicos de la
respiración humana. Un pulmón humano puede almacenar alrededor de
6 litros de aire en su interior, pero una cantidad significante menor se
inhala y exhala durante la respiración.
Resistencia aeróbica
Beneficia a la salud en un desarrollo del volumen diagnóstico y sistólico
aumenta el número de capilares y de alveolos, aumenta el número de
arterias coronarias, elimina y se distribuye la grasa proporcionalmente,
mejora el riesgo sanguíneo de retornos.
Resistencia anaeróbica
Ayuda la salud, los tipos de resistencia anaeróbica son la a lactancia y la
láctica, la primera se caracteriza por utilizar productos energéticos con el
fin de eliminar residuos de ácido láctica que se forman durante los
ejercicios.

10. Precios
Zumbador $ 16.000
Board $ 248.900
Protoboard $13.000
Led $ 4.300
Bombilla $ 15.000
Pilas $ 16. 500
Pilas recargables $ 370.000
Interruptor $ 25.000
Generador $ 15.000
Pulsador $15.300
Conductor de energía $13.500
Pantalla $370.000  350.000
Relación del clima * enfermedades
Invierno:
En invierno se manifiesta diferentes enfermedades de diversas índoles
las bajas temperaturas así como olores en auriculaciones.

11. *las olas de calor provocan sudoraciones como la
siguiente deshidratación por la pérdida de agua y sales minerales y
puede llegar a debilitarse tanto, que incluso reportan muertos hasta en
países de climas templados.
Relación del clima * salud
Componentes internos
La electrónica: nació como una parte de la electricidad cuando Edison
descubrió accidentalmente que desde un filamento caliente fluida una
corriente que luego se identificó como formado por electrones libres,
cuando estaba cerca de otro cargado con electricidad positiva, este
fenómeno era aprovechado para formar aparatos tan habituales como la
radio, la televisión, los computadores, teléfonos fijos y móviles,
reproductores de imagen y sonidos tan necesarios como el radar o el
sonar.
Modulación de ondas: para producir las ondas se hacían vibrar campos
electicos y magnéticos, perpendiculares, entre si pero estas ondas
transportan sonido y es necesario modificarlas modulando de sus dos
propiedades básicas, la amplitud mientras que las de FM modulan la

12. frecuencia es la cantidad de veces que vibra una onda en cada segundo,
mientras que la amplitud de una onda completa.
Los circuitos: se forman un circuito eléctrico, entre la entrada, la salida
de la corriente, existe al menos una lámpara electrónica o un transistor.
Así pueden aprovechando las posibilidades de combinaciones entre los
distintos elementos, pero en la práctica las combinaciones útiles se
reducen a unos cuantos centenares.
Espirómetria
La espirometria consta de una serie de pruebas respiratorias sencillas,
bajo circunstancias controladas
Que miden magnitud absoluta de las capacidades pulmonares y los
volúmenes pulmonares y la rapidez con que estos puedes ser
movilizados (( flujos aéreos)) y los resultados de presentan en forma
numérica fundamentos en calculo sencillo y en forma gráfica de
impresión existen dos tipos fundamentales de espirometria simple y
forzado .
Ventajas y desventajas

13. Espirómetro
Un instrumento que mide el funcionamiento de los pulmones. Es un
dispositivo que mide la cantidad de aire inhalado o exhalado y el
tiempo que lleva cada respiración estas mediciones pueden ayudar al
medico a descubrir si la persona tiene problemas pulmonares como el
asma para utilizarlo, el paciente respira en una boquilla, el medico
puede pedirle al paciente que respire normalmente o que hondo y exhale
el aire rápidamente como si estuviera inflando un globo
Componentes
Cámara de aire
Tuvo con boquilla
Recipiente con agua
Contra peso
Sistema de poleas
Tambor flotante
Cilindro giratorio
Aguja
Pulsometria
Es una invasión no invasiva del oxígeno transportado por la
hemoglobina en el interior de los vasos sanguíneos.

14. Ventajas y desventajas
Las ventajas son comerciales es generalmente, del fallo en el rango
por debajo de la exactitud de *+20% uniforme de los pacientes.
No son fáciles de calibrar y se calibran generalmente utilizando
voluntarios humanos , normales utilizando un carácter radial en la
arteria , obtenemos estimaciones de las saturaciones de oxigeno no
puede ser expuesto a un nivel de concentración por debajo de 80%
Pulsioximetro
Mide la saturación de oxígeno en los tejidos , tiene un traductor con
dos piezas, un emisor de luz y un foto detector generalmente en forma
pieza que se suele colocar en el dedo, después se espera recibir la
información en la pantalla la saturación de oxígeno, frecuencia
cardiaca y curva de pulso el funcionamiento del pulsioximetro es
separar los niveles más altos entre la hemoglobina y ,los espectros de
absorción de la oxihemoglobina mientras que la luz emitida pasa
atraves del dedo o del lóbulo de la oreja, algo de la energía es
absorbida por la sangre arterial venosa.
Componentes
 Emisor de luz
 Foto detector
 Pantalla
Pulsometro
Es un dispositivo que permite a un usuario que mida la frecuencia
cardiaca en tiempo real. Un pulsometro siempre es recomendable
para los aficionados al deporte es una forma sencilla de mantener el
régimen de pulsaciones dentro de los limites aconsejados debe
conocer la frecuencia cardiaca en reposo que suele variar de una

15. persona a otra, además es conveniente comprobar que después de un
ejercicio continuo regresa el ritmo cardiaco al mismo valor, con lo que
se concluirá que la recuperación del esfuerzo ha sido correcta.
Componentes
 un monitor semejante a un reloj
 una banda compuesta
 un transmisor
 una cinta elástica
Ventajas y desventajas
Hacer menos ejercicio del necesario no produce mejoras significativas en la
salud de las personas, atraves del pulsometro es decir del registro de la
frecuencia cardiaca se puede regular intensidad en la que le ejercicio es
saludable.
Los chips: se emplean para fabricar circuitos integrados, popularmente se
usan para hacer válvulas, transistores, resistencias y condensadores.
