El proyecto propone la reestructuración del sistema de red inalámbrica y cableado en la Facultad de Derecho de la Universidad Nacional de Ucayali, buscando mejorar la calidad académica mediante soluciones tecnológicas. Se identifica la necesidad de un sistema de cableado más seguro y eficiente, ya que el actual sistema inalámbrico presenta problemas de señal y falta de servicio telefónico. El proyecto contempla la implementación de redes estructuradas y un sistema de telefonía conforme a estándares técnicos para garantizar una comunicación efectiva y eficiente.

1. TRABAJO DE PROYECTO DE REDES
 DOCENTE : ING. MG. CESAR AYRA APAC.
 CURSO : PROYECTO DE REDES.
 ALUMNOS : HUAPULA VILLAFANA HECTOR VILLASON
FACULTAD DE INGENIERIA DE SISTEMAS
Y DE INGENIERIA CIVIL
“Escuela Profesional de Ingeniería de Sistemas”

2. INFORMACION BASICA DEL PROYECTO
 “REESTRUCTURACIÓN DEL SISTEMA INALÁMBRICO
Y CABLEADO DE RED ALÁMBRICA DE SERVICIOS
DE COMUNICACIÓN Y TELEFONÍA DE FACULTAD
DE DERECHO Y CIENCIAS POLÍTICAS DE LA
UNIVERSIDAD NACIONAL DE UCAYALI”

3. INTRODUCCION
 Hoy en día estamos en busca de la acreditación académica de
todas las escuelas profesionales de las universidades del Perú la
Universidad Nacional de Ucayali no es ajeno a este proceso de
acreditación ya que este proceso busca la calidad académica en la
enseñanza y aprendizaje pertenecientes a las escuelas
profesionales de esta casa de estudios, para ello deberán tomar en
cuenta muchos factores tecnológicos e informáticos que apoyen de
manera dinámica y evolutiva el logro de la calidad académica y
acreditación de las escuelas profesionales.
 Un ingrediente primordial de este entorno dinámico es,
indudablemente, el uso de las Tecnologías de la Información y las
Comunicaciones. Las tecnologías multimedia, el trabajo en red y
el acceso a la telaraña mundial de información que es Internet
expanden las posibilidades de enseñanza creativa, investigación
colaborativa y servicios eficientes.

4. UBICACION

5. UBICACION
 Región : Ucayali
 Sub Región : Coronel Portillo
 Institución : Universidad Nacional de Ucayali.

6. UNIDADES PROMOTORAS Y EJECUTORAS
ENTIDAD PROMOTORA
 Será la Facultad de Derecho y Ciencias Políticas de la
Universidad Nacional de Ucayali como organismo de
Desarrollo Integral, en estrecha colaboración y coordinación
con el Rectorado de la Universidad Nacional de Ucayali..
ENTIDAD EJECUTORA
 Será la facultad de Derecho y Ciencias Políticas de la
Universidad Nacional de Ucayali, encargada de ejecutar
dicho proyecto.

7. ANALISIS DE LA SITUACION ACTUAL DEL SISTEMA DE
CABLEADO ESTRUCTURADO Y LOS FUNDAMENTOS
QUE ORIGINAN LA NECESIDAD DEL PROYECTO.
 La facultad de Derecho y Ciencias Políticas cuenta con un
servicio de red inalámbrica de la cual todos los equipos de
cómputo se conectan de manera inalámbrica la desventaja
de este medio de transmisión es que la señal se pierde en
varias ocasiones generando malestar en el personal que
labora en dicha facultad, por eso en el siguiente capítulo se
propondrá el sistema de cableado de red ya que este medio
de transmisión es mucho más seguro y da más ancho de
banda.
 La facultad de derecho y ciencias políticas no cuenta con
servicio telefónico.
 La facultad de derecho cuenta actualmente con 8
computadoras, 4 impresoras, 1 fotocopiadora, 1 Nanostation
y un Access point.

8. Cuadro Nº 01: Distribución de Equipos y
puntos de red en la Facultad de Derecho
Departamento u Oficina Equipo Cant.
Punto
de red
FACULTAD DE DERECHO Y CIENCIAS POLÍTICAS
Decanatura Computadora 1 Si
Secretaria de decanatura Computadora 1 Si
Secretaria académica Computadora 1 Si
Comisión de PPP y Secigra Computadora 1 Si
Comisión de investigación Computadora 0 No
Dirección de escuela Computadora 1 Si
Departamento académico Computadora 2 Si
Comité interno de calidad
académica y acreditación
universitaria
Computadora 3 Si

9. JUSTIFICACION
 El proyecto se enmarca dentro de la Política de la
Aplicación de Soluciones Tecnológicas de la Universidad
Nacional de Ucayali.
 Existe una gran probabilidad de perdida de información
y retrazo en el trabajo encomendado a las diversas
áreas por causa de los daños que se tenga en el
cableado de red.
 Existe una necesidad inevitable de trabajar a mayor
velocidad en la transmisión de datos y de protección de
los accesorios de la red.
 Del mismo modo existe una mayor demanda de alumnos
y personal administrativo para el uso de las redes y
equipos

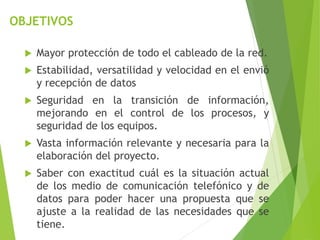

10. OBJETIVOS
 Mayor protección de todo el cableado de la red.
 Estabilidad, versatilidad y velocidad en el envió
y recepción de datos
 Seguridad en la transición de información,
mejorando en el control de los procesos, y
seguridad de los equipos.
 Vasta información relevante y necesaria para la
elaboración del proyecto.
 Saber con exactitud cuál es la situación actual
de los medio de comunicación telefónico y de
datos para poder hacer una propuesta que se
ajuste a la realidad de las necesidades que se
tiene.

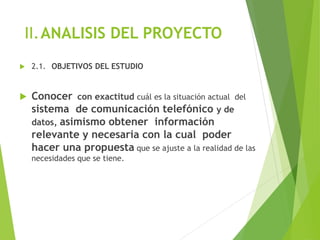

11. II.ANALISIS DEL PROYECTO
 2.1. OBJETIVOS DEL ESTUDIO
 Conocer con exactitud cuál es la situación actual del
sistema de comunicación telefónico y de
datos, asimismo obtener información
relevante y necesaria con la cual poder
hacer una propuesta que se ajuste a la realidad de las
necesidades que se tiene.

12.  2.2. DETERMINACIÓN DEL ÁREA DE INFLUENCIA
 Las áreas que se beneficiaran con la ejecución del proyecto
serán: Decanatura, Secretaria de Decanatura, Secretaría
Académica, Comisión de PPP y Secigra (servicio civil de
graduados), Comisión de Investigación, Dirección de Escuela,
Departamento Académico y Comité Interno de Calidad Académica y
Acreditación Universitaria.

13.  2.3. ESTUDIO DEL RECABLEADO
 El presente proyecto propone 2 arquitecturas de red: La red
estructurada con categoría 6e conforme a la
Norma EIA/TIA-568, esto para la red interna de las oficinas
de la facultad, la otra arquitectura es la red externa
inalámbrica conforme a los estándares de la Wifi 802.3
y 802.11g, para la interconexión entre el rectorado donde se
encuentra la central y la facultad de derecho.

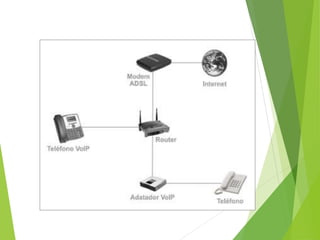

 El sistema de telefonía que se pretende implementar
en facultad de derecho está bajo la arquitectura y
modelo CISCO, con el que pretendemos mejorar y aprovechar
el intercambio de información por medio de voz, dato y video.

15.  2.4. AMBITO DE DESARROLLO
 Todo el trabajo de reestructuración se ejecutara en los
ambientes de la UNIVERSIDAD NACIONAL DE UCAYALI
, incluyendo la Facultad de Derechos y Ciencias
Politicas.

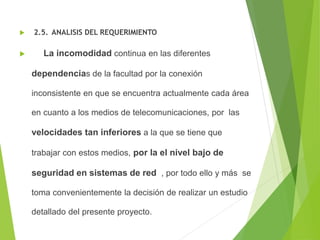

16.  2.5. ANALISIS DEL REQUERIMIENTO
 La incomodidad continua en las diferentes
dependencias de la facultad por la conexión
inconsistente en que se encuentra actualmente cada área
en cuanto a los medios de telecomunicaciones, por las
velocidades tan inferiores a la que se tiene que
trabajar con estos medios, por la el nivel bajo de
seguridad en sistemas de red , por todo ello y más se
toma convenientemente la decisión de realizar un estudio
detallado del presente proyecto.

17.  2.6. ANÁLISIS DE LA EJECUCIÓN
 2.6.1. SITUACIÓN ACTUAL
 La facultad de derecho y ciencias políticas cuenta con un
servicio de red inalámbrica de la cual todos los equipos de
cómputo se conectan de manera inalámbrica la desventaja de
este medio de transmisión es que la señal se pierde en
varias ocasiones generando malestar en el personal que labora en
dicha facultad., por eso se propondrá el sistema de
cableado de red ya que este medio de transmisión es
mucho más seguro y da más ancho de banda.

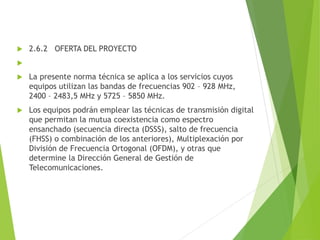

18.  2.6.2 OFERTA DEL PROYECTO

 La presente norma técnica se aplica a los servicios cuyos
equipos utilizan las bandas de frecuencias 902 – 928 MHz,
2400 – 2483,5 MHz y 5725 – 5850 MHz.
 Los equipos podrán emplear las técnicas de transmisión digital
que permitan la mutua coexistencia como espectro
ensanchado (secuencia directa (DSSS), salto de frecuencia
(FHSS) o combinación de los anteriores), Multiplexación por
División de Frecuencia Ortogonal (OFDM), y otras que
determine la Dirección General de Gestión de
Telecomunicaciones.

19. frecuencia A, luego en otra B y
en una tercera C. La cantidad de
frecuencias utilizadas y el orden
de la mezcla son determinadas
por un algoritmo específico.
En FHSS consiste en transmitir una parte
de los datos en una determinada
frecuencia durante un intervalo de
tiempo llamada (dwell time) los datos
se transmiten saltando de una
frecuencia a otra, en un orden
determinado según una secuencia
seudoaleatoria almacenada en unas
tablas

20. III. INGENIERIA DEL PROYECTO
 3.1 ESPECIFICACIONES TÉCNICAS DE LOS ACCESORIOS A
UTILIZAR.
 3.1.1 CANALETAS
 Apropiadas para el uso en paredes. Su constitución amplia
permite soportar cantidades superiores de cables. Su construcción
con acoplamiento ajustado ofrece un cierre hermético que
protege del polvo y roedores.

21.  3.1.2 CABLE UTP
 Es un tipo de cable que se utiliza en las
telecomunicaciones y redes informáticas. Se compone
de un número heterogéneo de cables de cobre
trenzados formando pares. Se diferencia de los pares
trenzados apantallados y de pantalla global en que los
pares individuales carecen de una protección adicional
ante las interferencias. Cada cable de cobre está
aislado, y los grupos de pares trenzados llevan un
revestimiento que los mantiene unidos, pero carecen de
cualquier otro tipo de aislamiento.
