DMR es un estándar de comunicaciones digitales para radioaficionados desarrollado por ETSI, que ofrece servicios de voz y datos en canales de 12,5 kHz mediante la tecnología TDMA. La red DMR-MARC, con miles de usuarios y repetidores, permite la interoperabilidad entre diferentes fabricantes y soporta múltiples aplicaciones. Además, facilita la comunicación efectiva y la integración con otros sistemas de mensajería y datos.

1. Alex Casanova
DMR-MARC
@hflistener | @dmrspain
http://about.me/alex.casanova
la nueva generación de comunicaciones digitales para radioaficionados

2. DMR Network

3. DMR (Digital Mobile Radio) es una norma de transceptores
móviles digitales desarrollada por el Instituto Europeo de
Normas de Telecomunicaciones (ETSI, European
Telecommunications Standards Institute) y ratificada por
primera vez en 2005.
La norma está diseñada para operar en canales de 12,5 khz. El
protocolo DMR ofrece servicios de voz y datos así como otros
servicios complementarios.
Más información:
http://dmrassociation.org/the-dmr-standard/
DMR Network
DMR Standard
• ETSI TS 102 361-1: “DMR Air Interface”
• Publicado en Abril 2005
• Última versión v1.4.5 Diciembre 2007
• ETSI TS 102 361-2: “DMR voice and generic services and facilities”
• Publicado en Abril 2005
• Última versión v1.2.6 Diciembre 2007
• ETSI TS 102 361-3: “DMR data Protocol”
• Publicado en Enero 2006
• Última versión v1.1.7 Diciembre 2007
• ETSI TS 102 361-4: “DMR Trunking protocol”
• Publicado en Enero 2006
• Última versión v1.4.1 Enero 2012
• ETSI TR 102 398:
• Publicado en Mayo 2006
• Última versión v1.2.1 Febrero 2011
DMR: Digital Mobile Radio

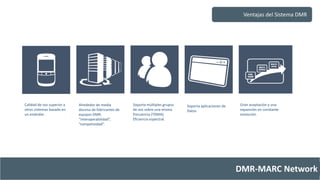

4. Ventajas del Sistema DMR
DMR-MARC Network
Calidad de voz superior a
otros sistemas basado en
un estándar.
Alrededor de media
docena de fabricantes de
equipos DMR:
“interoperabilidad”,
“competividad”.
Soporta múltiples grupos
de voz sobre una misma
frecuencia (TDMA).
Eficiencia espectral.
Soporta aplicaciones de
Datos
Gran aceptación y una
expansión en constante
evolución.

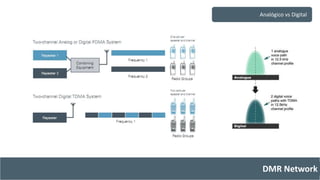

5. Analógico vs Digital
DMR Network

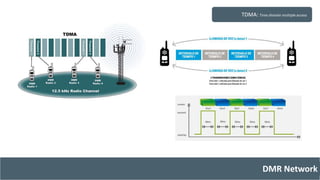

6. TDMA: Time división multiple access
DMR Network

7. El estándar DMR utiliza la tecnología TDMA para mejorar la
eficiencia espectral de una onda portadora con canalización de
12,5 kHz, dividiendo el canal en dos intervalos de tiempo
iguales. De esta manera, al tiempo que se mantienen las
características de rendimiento y calidad de la señal de
12,5 kHz, es posible cursar simultáneamente dos
conversaciones dentro de la misma frecuencia portadora. Esto
posibilita la comunicación entre un mayor número de usuarios
con flexibilidad y de acuerdo con las necesidades de la
organización.
También es posible enviar el posicionamiento GPS a través del
SLOT-2 mientras se mantiene una conversación en el SLOT-1
DMR Network
Posicionamiento GPS
(SLOT-2)
Canal de Voz
SLOT-1
2 Slots: Voz y datos al mismo tiempo
TDMA: Time division multiple access

8. DMR Tiering
DMR Tier I (Unlicensed)
• Comunicaciones en modo directo sin necesidad de infraestructura
• Licencia libre en la banda de frecuencias 446 MHz
• Potencia Máxima: 500mW
• Para uso personal
DMR Tier II (Conventional)
• Comunicaciones en modo directo e infraesctructura (Base Station
DMR Network
Repeater)
• Banda de frecuencias: 66-960 MHz
• Ancho de banda 12,5 kHz
• TDMA: 2 time slots
DMR Tier III (Trunked)
• Digital Trunking
• Banda de frecuencias: 66-960 MHz
• Ancho de Banda: 12,5 kHz
• TDMA: 2 time slots
• Autenticación obligatoria

9. DMR Network
Múltiples fabricantes, todos ellos compatibles entre sí

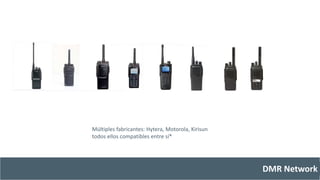

10. DMR Network
Múltiples fabricantes: Hytera, Motorola, Kirisun
todos ellos compatibles entre sí*

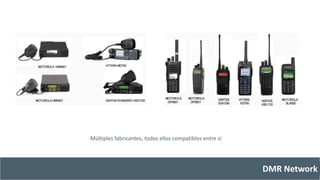

11. DMR Network
Múltiples fabricantes, todos ellos compatibles entre sí

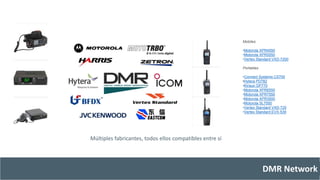

12. DMR Network
Múltiples fabricantes, todos ellos compatibles entre sí
Mobiles:
•Motorola XPR4550
•Motorola XPR5550
•Vertex Standard VXD-7200
Portables
•Connect Systems CS700
•Hytera PD782
•Kirisun DP770
•Motorola XPR6550
•Motorola XPR7550
•Motorola XPR3500
•Motorola SL7550
•Vertex Standard VXD-720
•Vertex Standard EVX-539

13. DMR Network
Múltiples fabricantes, todos ellos compatibles entre sí
100 USD

14. DMR Network
Múltiples fabricantes, todos ellos compatibles entre sí

15. DMR Network
Múltiples fabricantes, todos ellos compatibles entre sí

16. DMR Network
Múltiples repetidores, todos ellos compatibles entre sí*
Nota: algunos fabricantes disponen de protocolos propietarios para la interconexión de repetidores

17. DMR Network
Múltiples repetidores, todos ellos compatibles entre sí

18. DMR: Desarrollo de apps
Otra de las ventajas de un sistema estándar como es DMR, es
la posibilidad de desarrollar aplicaciones para extender las
funcionalidades de los equipos de radio.
Aplicaciones con una gran diversidad de utilidades:
• Crossband (banda cruzada)
• Soluciones Simulcast
• Transmisión de datos
• Mensajería
• Gateway con distintas redes: email, pocsag, etc.
• Control remoto de ubicaciones
• Telemetría
• Etc.
Referencias:
• http://www.stonesmobileradio.com/wp-content/
uploads/2013/05/MOTOTRBO_Applications_Catal
DMR Network
ogue_for_End_Customer.pdf
• http://cimconcepts.updates.net.au/

19. DMR Network

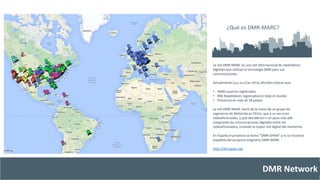

20. ¿Qué es DMR-MARC?
La red DMR-MARC es una red Internacional de repetidores
digitales que utilizan la tecnología DMR para sus
comunicaciones.
Actualmente (Sept-2014) las cifras oficiales indican que:
• 9000 usuarios registrados
• 800 Repetidores registrados en todo el mundo
• Presencia en más de 18 países.
La red DMR-MARC nació de la mano de un grupo de
ingenieros de Motorola en EEUU, que a su vez eran
radioaficionados, y que decidieron ir un paso más allá
integrando las comunicaciones digitales entre los
radioaficionados, creando la mayor red digital del momento.

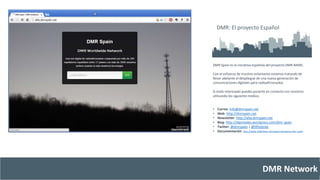

En España el proyecto se llama “DMR-SPAIN” y es la iniciativa
española del proyecto originario DMR-MARC
DMR Network
http://dmrspain.net

21. Presencia red DMR-MARC
DMR Network
Presencia mundial de la red DMR-MARC

22. El sistema DMR soporta 16777215 identificadores de Equipos.
Actualmente sólo se otorgan 2 ID por persona que lo solicite,
ya que con esto permitimos que muchos más radioaficionados
puedan entrar a formar parte de la red DMR.
La asignación de ID se hace de la siguiente manera:
• 8 Dígitos: Para administradores y recursos
• 7 Dígitos: Identificadores de equipos (portátiles y móviles)
• 6 Dígitos: Repetidores
• 4 Dígitos: Talk Groups regionales
• 3 Digitos: Talk Groups nacionales
DMR Network
¿Dónde registrarte?
Puedes registrar tu ID en la siguiente página Web
http://www.ham-digital.net/
Cómo está formado un ID
ID: 2145001 identificará a un equipo de España de la zona 5
(214) identifica al país al que pertenece
(5): Identifica a la región/distrito/zona a la que pertenece el equipo
(001): Identifica al primer equipo registrado en la zona 5 de España
DMR: Asignación de IDs

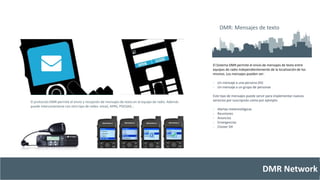

23. El Sistema DMR permite el envío de mensajes de texto entre
equipos de radio independientemente de la localización de los
mismos. Los mensajes pueden ser:
- Un mensaje a una persona (ID)
- Un mensaje a un grupo de personas
Este tipo de mensajes puede servir para implementar nuevos
servicios por suscripción como por ejemplo:
DMR Network
- Alertas metereológicas
- Reuniones
- Anuncios
- Emergencias
- Clúster DX
El protocolo DMR permite el envío y recepción de mensajes de texto en el equipo de radio. Además
puede interconectarse con otro tipo de redes: email, APRS, POCSAG…
DMR: Mensajes de texto

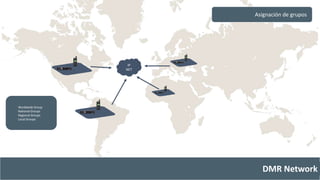

24. Asignación de grupos
DMR Network
IP
NET
Worldwide Group
National Groups
Regional Groups
Local Groups

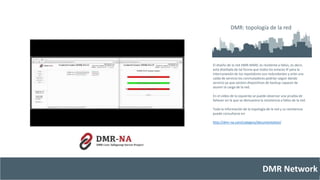

25. DMR: topología de la red
El diseño de la red DMR-MARC es resiliente a fallos, es decir,
está diseñada de tal forma que todos los enlaces IP para la
interconexión de los repetidores son redundantes y ante una
caída de servicio los conmutadores podrían seguir dando
servicio ya que existen dispositivos de backup capaces de
asumir la carga de la red.
En el vídeo de la izquierda se puede observar una prueba de
failover en la que se demuestra la resistencia a fallos de la red.
Toda la información de la topología de la red y su resistencia
puede consultarse en:
http://dmr-na.com/category/documentation/
DMR Network

26. DMR: topología de la red
Para la interconexión de todos los TalkGroups (TG) es
necesario utilizar un software que permita interconectar los
repetidores entre sí. Dentro de la red existen dos software que
utilizan de forma masiva:
DMR Network
• SmartPTT
• C-Bridge
• TRBONet
La configuración de estos software debe estar muy bien
coordinada para que todo funcione como la seda; pero
además el diseño de la red debe ser resistente a fallos y
garantizar la disponibilidad ante caídas del sistema.
De nada sirve tener una red súper potente, si ante una caída el
sistema deja de ser accesible.
En el gráfico adjunto se puede observar la topología de la red
Europea, en la que muy pronto estará presente el proyecto
Español DMR Spain: http://dmrspain.net

27. DMR: Topología de la red
El sistema DMR soporta 16777215 identificadores de Equipos.
Actualmente sólo se otorgan 2 ID por persona que lo solicite,
ya que con esto permitimos que muchos más radioaficionados
puedan entrar a formar parte de la red DMR.
La asignación de ID se hace de la siguiente manera:
• 8 Dígitos: Para administradores y recursos
• 7 Dígitos: Identificadores de equipos (portátiles y móviles)
• 6 Dígitos: Repetidores
• 4 Dígitos: Talk Groups regionales
• 3 Digitos: Talk Groups nacionales
DMR Network

28. DMR: Asignación de grupos
Cada uno de los grupos (canales) tienen también una
asignación (ID) y estos se asignan de igual forma que los
identificadores personales de los equipos.
En la figura de la izquierda se puede ver un resumen de los
grupos existentes actualmente. Los grupos normalmente se
dividen en:
DMR Network
• Worldwide Groups
• National Groups
• Regional Groups
• Local Groups
También existen grupos tácticos como el TAC-310
http://trbo.info/dci/talkgroups/tac.html
Si quieres acceder a un listado completo de grupos puedes
visitar el siguiente enlace:
http://www.dmr-marc.net/TG.html

29. DMR: Asignación de IDs
Las asociaciones regionales adscritas a la red DMR-MARC
normalmente ponen, al alcance del usuario, los “codeplugs”
(ficheros de configuración) para los diferentes equipos
compatibles con la red DMR.
La configuración de los equipos es tan sencilla, como
descargar estos ficheros y subir la configuración al equipos de
radio mediante el software apropiado.
DMR Network

30. DMR Network

31. DMR Network

32. DMR Network

33. DMR: Monitorización
Los radioaficionados, por definición, son experiemntadores y
con un afán innovador innato. Muestra de ello, es la gran
cantidad de aplicaciones (apps) que se han desarrollado para
la red DMR-MARC.
El mejor ejemplo de esta innovación, es el sistema de
monitorización mediante el uso de nuestros smartphones. La
aplicación está disponible tanto para iOS como para Android,
en sus respectivos marketplaces.
La aplicación permite conocer el repetidor más cercano a tu
posición, así como su frecuencia, parámetros de configuración
y estaciones emitiendo en ese momento por el repetidor, todo
ello en tiempo real.
DMR Network

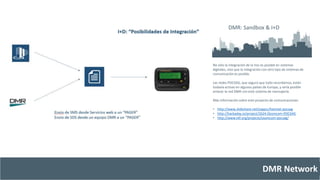

34. DMR: Sandbox & I+D
La red DMR está en constante evolución, y no son pocas las
ideas que están rondando la cabeza de muchos
radioaficionados. La tecnología DMR permite aumentar las
capacidades de la red, para que no sea sólo una simple red de
voz, sino una completa red de datos con acceso a aplicaciones.
DMR Network
Proyectos en Desarrollo:
• DMR to APRS-IS
• Servicio automático de alertas metereológicas
• Suscripción a servicios de alertas y mensajes de texto vía
DMR
• Canales (TGXX) dedicados a datos
• Integración con VoIP (SIP protocol)
http://www.dmr-marc.net/sandbox.html
Servidor de aplicaciones
1 2
DMR
Network
4 3
¿Cómo funcionan las aplicaciones interactivas?
1) Enviamos un mensaje de texto a un ID “especial” para acceder a una APP
2) El servidor de aplicaciones recibe el mensaje
3) El servidor de aplicaciones procesa el mensaje y envía la respuesta
4) La respuesta llega al equipo de radio

35. DMR: Sandbox & I+D
Son muchas las posibilidades que permite un sistema digital.
La integración con otras sistemas de comunicación es algo
posible.
Los sistemas DMR pueden conectarse a redes PSTN mediante
el uso de sistemas VoIP (Asterisk) o incluso a redes de
mensajería como Lync 2013 (propietaria de Microsoft) o redes
abiertas que usen el protocolo XMPP.
DMR Network

36. DMR: Sandbox & I+D
No sólo la integración de la Voz es posible en sistemas
digitales, sino que la integración con otro tipo de sistemas de
comunicación es posible.
Las redes POCSAG, que seguro que todo recordamos, están
todavía activas en algunos países de Europa, y sería posible
enlazar la red DMR con este sistema de mensajería.
Más información sobre este proyecto de comunicaciones:
• http://www.slideshare.net/ssppcc/hamnet-pocsag
• http://hackaday.io/project/2624-Osomcom-POCSAG
• http://www.t4f.org/projects/osomcom-pocsag/
DMR Network

37. DMR: El proyecto Español
DMR Spain es la iniciativa española del proyecto DMR-MARC.
Con el esfuerzo de muchos voluntarios estamos tratando de
llevar adelante el despliegue de una nueva generación de
comunicaciones digitales para radioaficionados.
Si estás interesado puedes ponerte en contacto con nosotros
utilizando los siguiente medios:
• Correo: info@dmrspain.net
• Web: http://dmrspain.net
• Newsletter: http://alta.dmrspain.net
• Blog: http://digimodes.wordpress.com/dmr-spain
• Twitter: @dmrspain | @hflistener
• Documentación: http://www.slideshare.net/ssppcc/proyecto-dmr-spain
DMR Network
