Este documento describe las diferentes generaciones de redes celulares, incluyendo las tecnologías 1G analógicas como AMPS y las digitales 2G como GSM y CDMA. También cubre estándares 2.5G como GPRS y HSCSD que mejoraron las tasas de datos, y explica cómo funcionan las redes celulares mediante el uso de múltiples células de antenas de baja potencia.

1. Redes Celulares
Wilson Castaño
Jhony Girón
Oscar Granada

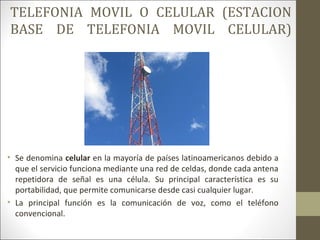

3. TELEFONIA MOVIL O CELULAR (ESTACION
BASE DE TELEFONIA MOVIL CELULAR)
• Se denomina celular en la mayoría de países latinoamericanos debido a
que el servicio funciona mediante una red de celdas, donde cada antena
repetidora de señal es una célula. Su principal característica es su
portabilidad, que permite comunicarse desde casi cualquier lugar.
• La principal función es la comunicación de voz, como el teléfono
convencional.

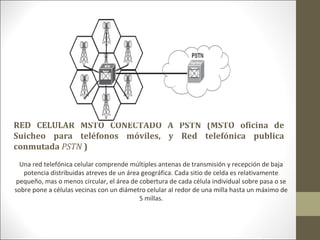

4. RED CELULAR MSTO CONECTADO A PSTN (MSTO oficina de
Suicheo para teléfonos móviles, y Red telefónica publica
conmutada PSTN )
Una red telefónica celular comprende múltiples antenas de transmisión y recepción de baja
potencia distribuidas atreves de un área geográfica. Cada sitio de celda es relativamente
pequeño, mas o menos circular, el área de cobertura de cada célula individual sobre pasa o se
sobre pone a células vecinas con un diámetro celular al redor de una milla hasta un máximo de
5 millas.

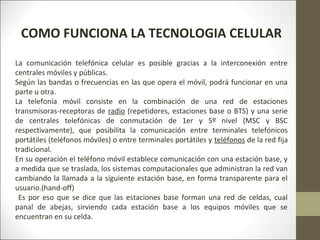

5. COMO FUNCIONA LA TECNOLOGIA CELULAR
La comunicación telefónica celular es posible gracias a la interconexión entre
centrales móviles y públicas.
Según las bandas o frecuencias en las que opera el móvil, podrá funcionar en una
parte u otra.
La telefonía móvil consiste en la combinación de una red de estaciones
transmisoras-receptoras de radio (repetidores, estaciones base o BTS) y una serie
de centrales telefónicas de conmutación de 1er y 5º nivel (MSC y BSC
respectivamente), que posibilita la comunicación entre terminales telefónicos
portátiles (teléfonos móviles) o entre terminales portátiles y teléfonos de la red fija
tradicional.
En su operación el teléfono móvil establece comunicación con una estación base, y
a medida que se traslada, los sistemas computacionales que administran la red van
cambiando la llamada a la siguiente estación base, en forma transparente para el
usuario.(hand-off)
Es por eso que se dice que las estaciones base forman una red de celdas, cual
panal de abejas, sirviendo cada estación base a los equipos móviles que se
encuentran en su celda.

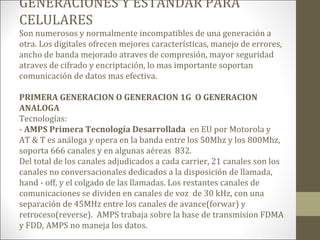

6. GENERACIONES Y ESTANDAR PARA
CELULARES
Son numerosos y normalmente incompatibles de una generación a
otra. Los digitales ofrecen mejores características, manejo de errores,
ancho de banda mejorado atraves de compresión, mayor seguridad
atraves de cifrado y encriptación, lo mas importante soportan
comunicación de datos mas efectiva.

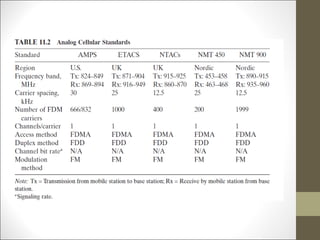

PRIMERA GENERACION O GENERACION 1G O GENERACION
ANALOGA
Tecnologías:
- AMPS Primera Tecnología Desarrollada en EU por Motorola y
AT & T es análoga y opera en la banda entre los 50Mhz y los 800Mhz,
soporta 666 canales y en algunas aéreas 832.
Del total de los canales adjudicados a cada carrier, 21 canales son los
canales no conversacionales dedicados a la disposición de llamada,
hand - off, y el colgado de las llamadas. Los restantes canales de
comunicaciones se dividen en canales de voz de 30 kHz, con una
separación de 45MHz entre los canales de avance(forwar) y
retroceso(reverse). AMPS trabaja sobre la base de transmision FDMA
y FDD, AMPS no maneja los datos.

7. GENERACIONES Y
ESTANDAR PARA
CELULARES• Narrowband AMPS (N -AMPS) –AMPS de Banda angosta -
Fue igualmente desarrollada por Motorola, N-AMPS mejora la
utilización del sistema análogo AMPS. LA capacidad del
sistema se mejora al partir cada canal de 30 kHz en tres
canales de 10 kHz, con esto se triplica la capacidad de AMPS.
Muy pocas portadoras de USA usan N-AMPS.

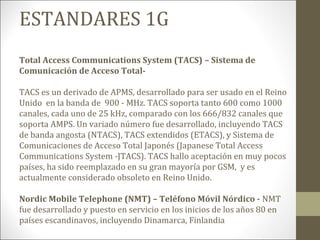

8. ESTANDARES 1G
Total Access Communications System (TACS) – Sistema de
Comunicación de Acceso Total-
TACS es un derivado de APMS, desarrollado para ser usado en el Reino
Unido en la banda de 900 - MHz. TACS soporta tanto 600 como 1000
canales, cada uno de 25 kHz, comparado con los 666/832 canales que
soporta AMPS. Un variado número fue desarrollado, incluyendo TACS
de banda angosta (NTACS), TACS extendidos (ETACS), y Sistema de
Comunicaciones de Acceso Total Japonés (Japanese Total Access
Communications System -JTACS). TACS hallo aceptación en muy pocos
países, ha sido reemplazado en su gran mayoría por GSM, y es
actualmente considerado obsoleto en Reino Unido.
Nordic Mobile Telephone (NMT) – Teléfono Móvil Nórdico - NMT
fue desarrollado y puesto en servicio en los inicios de los años 80 en
países escandinavos, incluyendo Dinamarca, Finlandia

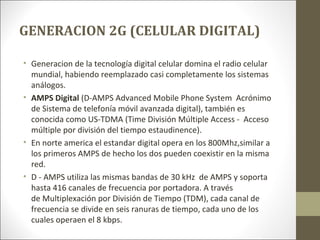

10. GENERACION 2G (CELULAR DIGITAL)
• Generacion de la tecnología digital celular domina el radio celular
mundial, habiendo reemplazado casi completamente los sistemas
análogos.
• AMPS Digital (D-AMPS Advanced Mobile Phone System Acrónimo
de Sistema de telefonía móvil avanzada digital), también es
conocida como US-TDMA (Time División Múltiple Access - Acceso
múltiple por división del tiempo estaudinence).
• En norte america el estandar digital opera en los 800Mhz,similar a
los primeros AMPS de hecho los dos pueden coexistir en la misma
red.
• D - AMPS utiliza las mismas bandas de 30 kHz de AMPS y soporta
hasta 416 canales de frecuencia por portadora. A través
de Multiplexación por División de Tiempo (TDM), cada canal de
frecuencia se divide en seis ranuras de tiempo, cada uno de los
cuales operaen el 8 kbps.

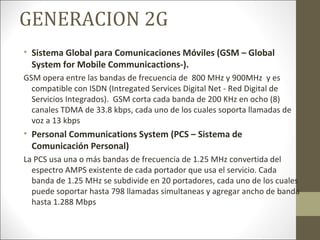

11. GENERACION 2G
• Sistema Global para Comunicaciones Móviles (GSM – Global
System for Mobile Communicactions-).
GSM opera entre las bandas de frecuencia de 800 MHz y 900MHz y es
compatible con ISDN (Intregated Services Digital Net - Red Digital de
Servicios Integrados). GSM corta cada banda de 200 KHz en ocho (8)
canales TDMA de 33.8 kbps, cada uno de los cuales soporta llamadas de
voz a 13 kbps
• Personal Communications System (PCS – Sistema de
Comunicación Personal)
La PCS usa una o más bandas de frecuencia de 1.25 MHz convertida del
espectro AMPS existente de cada portador que usa el servicio. Cada
banda de 1.25 MHz se subdivide en 20 portadores, cada uno de los cuales
puede soportar hasta 798 llamadas simultaneas y agregar ancho de banda
hasta 1.288 Mbps

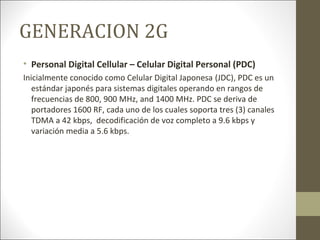

12. GENERACION 2G
• Personal Digital Cellular – Celular Digital Personal (PDC)
Inicialmente conocido como Celular Digital Japonesa (JDC), PDC es un
estándar japonés para sistemas digitales operando en rangos de
frecuencias de 800, 900 MHz, and 1400 MHz. PDC se deriva de
portadores 1600 RF, cada uno de los cuales soporta tres (3) canales
TDMA a 42 kbps, decodificación de voz completo a 9.6 kbps y
variación media a 5.6 kbps.

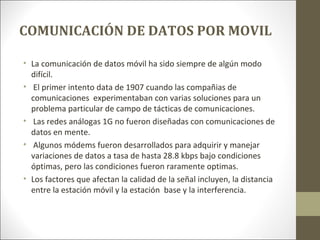

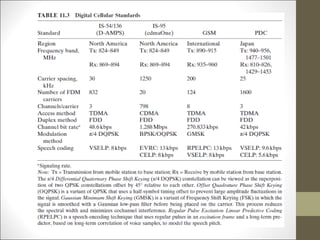

14. COMUNICACIÓN DE DATOS POR MOVIL
• La comunicación de datos móvil ha sido siempre de algún modo
difícil.
• El primer intento data de 1907 cuando las compañias de
comunicaciones experimentaban con varias soluciones para un
problema particular de campo de tácticas de comunicaciones.
• Las redes análogas 1G no fueron diseñadas con comunicaciones de
datos en mente.
• Algunos módems fueron desarrollados para adquirir y manejar
variaciones de datos a tasa de hasta 28.8 kbps bajo condiciones
óptimas, pero las condiciones fueron raramente optimas.
• Los factores que afectan la calidad de la señal incluyen, la distancia
entre la estación móvil y la estación base y la interferencia.

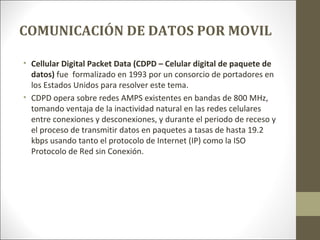

15. COMUNICACIÓN DE DATOS POR MOVIL
• Cellular Digital Packet Data (CDPD – Celular digital de paquete de
datos) fue formalizado en 1993 por un consorcio de portadores en
los Estados Unidos para resolver este tema.
• CDPD opera sobre redes AMPS existentes en bandas de 800 MHz,
tomando ventaja de la inactividad natural en las redes celulares
entre conexiones y desconexiones, y durante el periodo de receso y
el proceso de transmitir datos en paquetes a tasas de hasta 19.2
kbps usando tanto el protocolo de Internet (IP) como la ISO
Protocolo de Red sin Conexión.

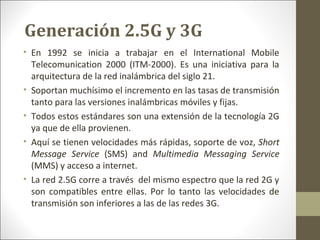

16. • En 1992 se inicia a trabajar en el International Mobile
Telecomunication 2000 (ITM-2000). Es una iniciativa para la
arquitectura de la red inalámbrica del siglo 21.
• Soportan muchísimo el incremento en las tasas de transmisión
tanto para las versiones inalámbricas móviles y fijas.
• Todos estos estándares son una extensión de la tecnología 2G
ya que de ella provienen.
• Aquí se tienen velocidades más rápidas, soporte de voz, Short
Message Service (SMS) and Multimedia Messaging Service
(MMS) y acceso a internet.
• La red 2.5G corre a través del mismo espectro que la red 2G y
son compatibles entre ellas. Por lo tanto las velocidades de
transmisión son inferiores a las de las redes 3G.

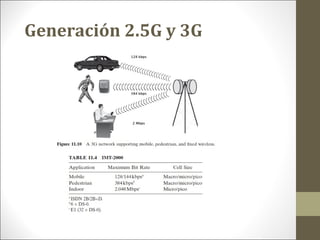

Generación 2.5G y 3G

17. Generación 2.5G y 3G

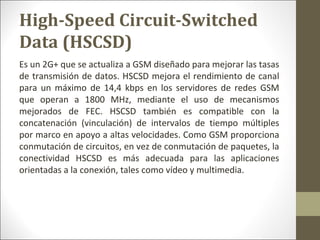

18. Es un 2G+ que se actualiza a GSM diseñado para mejorar las tasas
de transmisión de datos. HSCSD mejora el rendimiento de canal
para un máximo de 14,4 kbps en los servidores de redes GSM
que operan a 1800 MHz, mediante el uso de mecanismos
mejorados de FEC. HSCSD también es compatible con la
concatenación (vinculación) de intervalos de tiempo múltiples
por marco en apoyo a altas velocidades. Como GSM proporciona
conmutación de circuitos, en vez de conmutación de paquetes, la
conectividad HSCSD es más adecuada para las aplicaciones
orientadas a la conexión, tales como vídeo y multimedia.
High-Speed Circuit-Switched
Data (HSCSD)

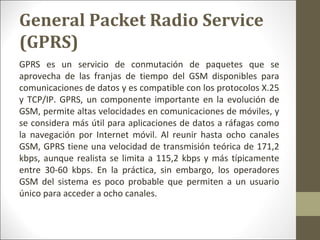

19. GPRS es un servicio de conmutación de paquetes que se
aprovecha de las franjas de tiempo del GSM disponibles para
comunicaciones de datos y es compatible con los protocolos X.25
y TCP/IP. GPRS, un componente importante en la evolución de
GSM, permite altas velocidades en comunicaciones de móviles, y
se considera más útil para aplicaciones de datos a ráfagas como
la navegación por Internet móvil. Al reunir hasta ocho canales
GSM, GPRS tiene una velocidad de transmisión teórica de 171,2
kbps, aunque realista se limita a 115,2 kbps y más típicamente
entre 30-60 kbps. En la práctica, sin embargo, los operadores
GSM del sistema es poco probable que permiten a un usuario
único para acceder a ocho canales.
General Packet Radio Service
(GPRS)

20. General Packet Radio Service
(GPRS)
En particular, GPRS soporta comunicaciones simultáneas de voz y
datos a través del mismo enlace inalámbrico, con la voz
prevaleciendo siempre. GPRS define tres clases de equipos
terminales:
•Clase A: terminales de soporte simultáneo de conmutación de
circuitos GSM de voz y servicio de SMS, así como el trafico de
datos GPRS por conmutación de paquetes.
•Clase B: terminales que soportan conmutación de circuitos de
voz y datos de conmutación de paquetes no simultaneo,
cambiando automáticamente entre los dos.
•Clase C: terminales que soportan cualquiera de los circuitos de
conmutación de voz y de servicio SMS o servicios de
conmutación de paquetes, pero se debe cambiar manualmente
desde una a la otra.

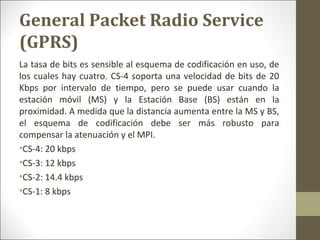

21. General Packet Radio Service
(GPRS)
La tasa de bits es sensible al esquema de codificación en uso, de
los cuales hay cuatro. CS-4 soporta una velocidad de bits de 20
Kbps por intervalo de tiempo, pero se puede usar cuando la
estación móvil (MS) y la Estación Base (BS) están en la
proximidad. A medida que la distancia aumenta entre la MS y BS,
el esquema de codificación debe ser más robusto para
compensar la atenuación y el MPI.
•CS-4: 20 kbps
•CS-3: 12 kbps
•CS-2: 14.4 kbps
•CS-1: 8 kbps

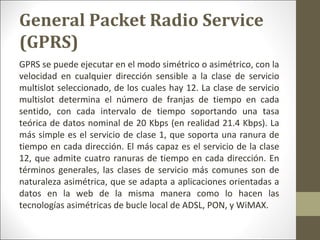

22. GPRS se puede ejecutar en el modo simétrico o asimétrico, con la
velocidad en cualquier dirección sensible a la clase de servicio
multislot seleccionado, de los cuales hay 12. La clase de servicio
multislot determina el número de franjas de tiempo en cada
sentido, con cada intervalo de tiempo soportando una tasa
teórica de datos nominal de 20 Kbps (en realidad 21.4 Kbps). La
más simple es el servicio de clase 1, que soporta una ranura de
tiempo en cada dirección. El más capaz es el servicio de la clase
12, que admite cuatro ranuras de tiempo en cada dirección. En
términos generales, las clases de servicio más comunes son de
naturaleza asimétrica, que se adapta a aplicaciones orientadas a
datos en la web de la misma manera como lo hacen las
tecnologías asimétricas de bucle local de ADSL, PON, y WiMAX.
General Packet Radio Service
(GPRS)

23. Enhanced Data Rates for GSM
Evolution (EDGE)
Basado en TDMA, EDGE soporta velocidades de transmisión de
datos de hasta 473,6 Kbps en canales FDD de 200 kHz de ancho a
través de una técnica de modulación mejorada. 8-Phase Shift
Keying (8-PSK) consiste en ocho niveles de cambio de fase y, por
tanto, compatible con tres bits por símbolo. EDGE soporta 124
canales FDD, cada uno de ellos admite ocho ranuras de tiempo o
usuarios. EDGE es compatible con dos modos de funcionamiento:
•Enhanced Circuit-Switched Data (ECSD): Es una mejora en el
protocolo de conmutación en circuitos nativos GSM. ECSD
añade 8-PSK como una opción de modulación, aumentando así
la eficiencia de transmisión de datos. Una conexión GMSK
requiere cuatro ranuras de tiempo para apoyar un 57,6 kbps
velocidad de datos, pero ECSD requiere sólo dos.

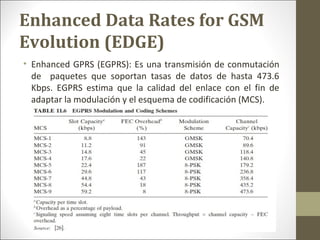

24. • Enhanced GPRS (EGPRS): Es una transmisión de conmutación
de paquetes que soportan tasas de datos de hasta 473.6
Kbps. EGPRS estima que la calidad del enlace con el fin de
adaptar la modulación y el esquema de codificación (MCS).
Enhanced Data Rates for GSM
Evolution (EDGE)

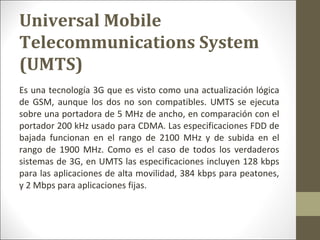

25. Es una tecnología 3G que es visto como una actualización lógica
de GSM, aunque los dos no son compatibles. UMTS se ejecuta
sobre una portadora de 5 MHz de ancho, en comparación con el
portador 200 kHz usado para CDMA. Las especificaciones FDD de
bajada funcionan en el rango de 2100 MHz y de subida en el
rango de 1900 MHz. Como es el caso de todos los verdaderos
sistemas de 3G, en UMTS las especificaciones incluyen 128 kbps
para las aplicaciones de alta movilidad, 384 kbps para peatones,
y 2 Mbps para aplicaciones fijas.
Universal Mobile
Telecommunications System
(UMTS)

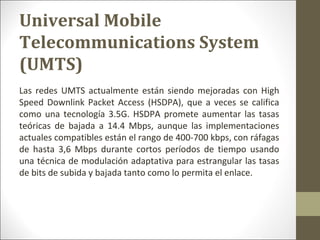

26. Las redes UMTS actualmente están siendo mejoradas con High
Speed Downlink Packet Access (HSDPA), que a veces se califica
como una tecnología 3.5G. HSDPA promete aumentar las tasas
teóricas de bajada a 14.4 Mbps, aunque las implementaciones
actuales compatibles están el rango de 400-700 kbps, con ráfagas
de hasta 3,6 Mbps durante cortos períodos de tiempo usando
una técnica de modulación adaptativa para estrangular las tasas
de bits de subida y bajada tanto como lo permita el enlace.
Universal Mobile
Telecommunications System
(UMTS)

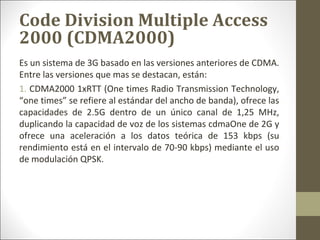

27. Es un sistema de 3G basado en las versiones anteriores de CDMA.
Entre las versiones que mas se destacan, están:
1. CDMA2000 1xRTT (One times Radio Transmission Technology,
“one times” se refiere al estándar del ancho de banda), ofrece las
capacidades de 2.5G dentro de un único canal de 1,25 MHz,
duplicando la capacidad de voz de los sistemas cdmaOne de 2G y
ofrece una aceleración a los datos teórica de 153 kbps (su
rendimiento está en el intervalo de 70-90 kbps) mediante el uso
de modulación QPSK.
Code Division Multiple Access
2000 (CDMA2000)

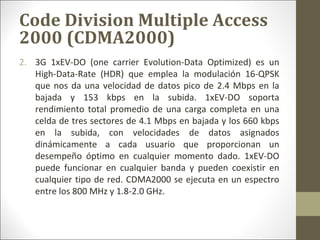

28. 2. 3G 1xEV-DO (one carrier Evolution-Data Optimized) es un
High-Data-Rate (HDR) que emplea la modulación 16-QPSK
que nos da una velocidad de datos pico de 2.4 Mbps en la
bajada y 153 kbps en la subida. 1xEV-DO soporta
rendimiento total promedio de una carga completa en una
celda de tres sectores de 4.1 Mbps en bajada y los 660 kbps
en la subida, con velocidades de datos asignados
dinámicamente a cada usuario que proporcionan un
desempeño óptimo en cualquier momento dado. 1xEV-DO
puede funcionar en cualquier banda y pueden coexistir en
cualquier tipo de red. CDMA2000 se ejecuta en un espectro
entre los 800 MHz y 1.8-2.0 GHz.
Code Division Multiple Access
2000 (CDMA2000)

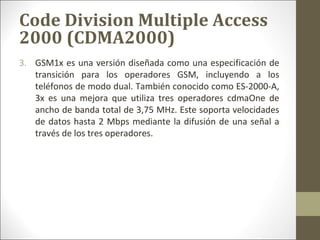

29. 3. GSM1x es una versión diseñada como una especificación de
transición para los operadores GSM, incluyendo a los
teléfonos de modo dual. También conocido como ES-2000-A,
3x es una mejora que utiliza tres operadores cdmaOne de
ancho de banda total de 3,75 MHz. Este soporta velocidades
de datos hasta 2 Mbps mediante la difusión de una señal a
través de los tres operadores.
Code Division Multiple Access
2000 (CDMA2000)

30. Time Division Synchronous
Code Division Multiple Access
(TD-SCDMA)
Es un estándar 3G que se está desarrollando en China. TD-CDMA
se basa en CDMA pero utiliza TDMA, además de usar TDD en
lugar de FDD. El uso de TDMA reduce el número de usuarios que
compiten por cada ranura de tiempo, que tiene el efecto de
reducir la complejidad técnica del sistema, pero a expensas de la
gama de cobertura y la movilidad. Este enfoque proporciona
flexibilidad adicional en la que las capacidades de los canales de
subida y bajada se pueden administrar de forma independiente.
TD-SCDMA se ejecuta en el 2000 MHz (2GHz), con separación de
canales nominal de 1,6 velocidades de datos MHz. Las
velocidades de datos asíncronas son altamente flexibles, van
desde 1.2 kbps hasta 2 Mbps en ambas direcciones.

31. Celular Multimodo
Está claro que hay una gran cantidad de estándares celulares y
que las compañías han optado por todas ellas en diversas
combinaciones. Muchas, pero no todas, de las normas 2.5G y 3G
tienen sus raíces en las redes GSM y la red de cualquier operador
en concreto en un lugar determinado generalmente soporta
varias combinaciones de 2G, 2.5G y 3G. La mayoría de teléfonos
celulares son capaces de acceder solo a la red 2G, pero las
nuevas generaciones son típicamente multimodo y por tanto
puede acceder a generaciones más avanzadas.

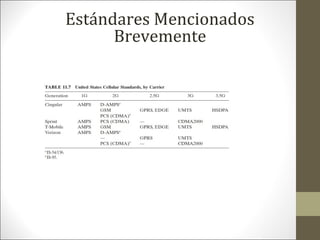

32. Estándares Mencionados
Brevemente

33. Terminal Equipment
Antiguamente los móviles tenían grandes tamaños y pocas funciones
(solo las esenciales), ahora son mucho mas versátiles en cuanto a las
labores que pueden hacer pero el tamaño da problemas.

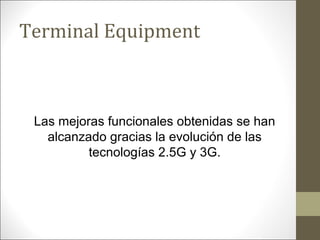

34. Terminal Equipment
Las mejoras funcionales obtenidas se han
alcanzado gracias la evolución de las
tecnologías 2.5G y 3G.

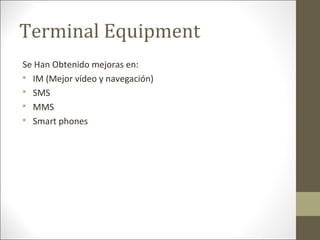

35. Terminal Equipment
Se Han Obtenido mejoras en:

IM (Mejor vídeo y navegación)

SMS

MMS

Smart phones

36. Presente y Futuro
En 1994 se determino que:

Que habian mas de 35 millones de suscriptores de celulares en mas
de 150 ciudades a una tasa de crecimiento de mas del 30% por
año.

Nokia predijo tener para el 2008 3 billones de suscriptores.

The Cellular Telecommunications Industry Association (CTIA)
predijo al rededor de 60 millones de usuarios hasta 30 junio de
1998 y 207.9 millones de usuarios domésticos al 2005.

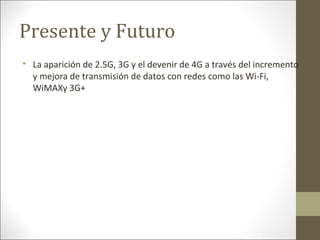

37. Presente y Futuro

La aparición de 2.5G, 3G y el devenir de 4G a través del incremento
y mejora de transmisión de datos con redes como las Wi-Fi,
WiMAXy 3G+

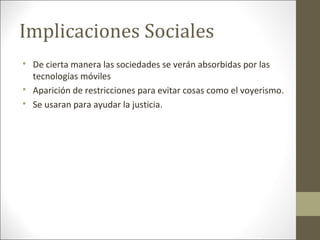

38. Implicaciones Sociales

De cierta manera las sociedades se verán absorbidas por las
tecnologías móviles

Aparición de restricciones para evitar cosas como el voyerismo.

Se usaran para ayudar la justicia.

39. Implicaciones Religiosas

Existe una fuerte oposición argumentada por la “obscenidad”
que se maneja con cámaras y demás problemas éticos que
puedan ser causados por los adminículos de los celulares.

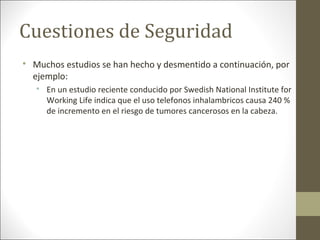

40. Cuestiones de Seguridad

Muchos estudios se han hecho y desmentido a continuación, por
ejemplo:

En un estudio reciente conducido por Swedish National Institute for
Working Life indica que el uso telefonos inhalambricos causa 240 %
de incremento en el riesgo de tumores cancerosos en la cabeza.

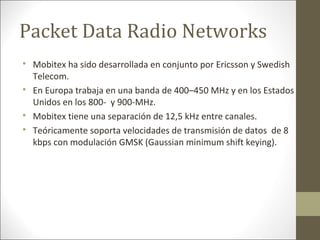

41. Packet Data Radio Networks

Mobitex ha sido desarrollada en conjunto por Ericsson y Swedish
Telecom.

En Europa trabaja en una banda de 400–450 MHz y en los Estados
Unidos en los 800- y 900-MHz.

Mobitex tiene una separación de 12,5 kHz entre canales.

Teóricamente soporta velocidades de transmisión de datos de 8
kbps con modulación GMSK (Gaussian minimum shift keying).

42. Bibliografia
Telecomunications and Data comunications Handbook
Septiembre de 2007
Whiley

43. Muchas Gracias.
