1. TELEFONIA MOVIL

2. TMA (Telefonía móvil automática)
●
Al referirnos a la telefonía móvil
automática TMA nos referimos a
una red o servicio de
comunicaciones móviles, que
proporciona la capacidad completa
de comunicación entre usuarios y
que presta servicio a los usuarios
individuales o a todo el que lo
requiera.

3. Sistema celular
●
Los sistemas celulares se basan
en subdividir la superficie total a
cubrir en zonas mas pequeñas
llamadas celdas o células, a las
que se asigna una estación base
con un cierto numero de
frecuencias o canales.

4. Central de telefonía móvil
●
Las centrales de telefonía móvil se encargan del trafico de las
llamadas realizadas y recibidas por los terminales móviles, dan
servicio a las estaciones base y a su vez se conectan con las
centrales de la red telefónica básica para poder establecer
conversaciones tanto entre teléfonos móviles como teléfonos fijos.

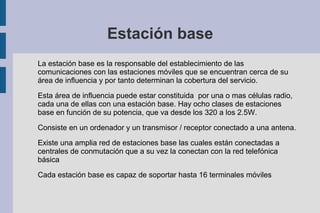

5. Estación base
La estación base es la responsable del establecimiento de las
comunicaciones con las estaciones móviles que se encuentran cerca de su
área de influencia y por tanto determinan la cobertura del servicio.
Esta área de influencia puede estar constituida por una o mas células radio,
cada una de ellas con una estación base. Hay ocho clases de estaciones
base en función de su potencia, que va desde los 320 a los 2.5W.
Consiste en un ordenador y un transmisor / receptor conectado a una antena.
Existe una amplia red de estaciones base las cuales están conectadas a
centrales de conmutación que a su vez la conectan con la red telefónica
básica
Cada estación base es capaz de soportar hasta 16 terminales móviles

6. Estaciones móviles
●
●
Dispositivo de comunicación electrónico con las mismas capacidades básicas
de un teléfono de linea telefónica convencional. Ademas de poseer la
características de ser portátil, al no requerir una linea cableada para estar
conectado a la red telefónica
Otra parte de la estación móvil y la mas importante es la tarjeta SIM:
pequeña tarjeta inteligente que sirve para identificar las características de
nuestro terminal, permite al usuario acceder a los servicios disponibles de su
operador, esta protegida por un código llamado PIN una vez puesto el código
esta se conectara a cualquier red GSM disponible para validarse a una de
ellas.

8. Banda de Frecuencias 900MHz
1800MHz y 1900MHz
●
La tecnología GSM tiene tres bandas principales: GSM-900, GSM-1800 y GSM-1900.
●
Cada banda integra 170 canales, 170 para trasmisión y 170 para recepción
●
El ancho del canal es de 35MHz.
●
Separación entre canales 200KHz.
●
Ancho de banda 25KHz.
●
●
●
GSM-900 y GSM-1800 son utilizadas en la mayor parte del mundo, salvo en estados
unidos, Canadá y el resto de América latina. Lugares donde se utiliza la banda GSM1900.
DUAL: Un terminal dual es aquel que es capaz de trabajar con dos bandas, la de los
900MHz y la de los 1800MHz, la ventaja de estos terminales es la de poder conectar
con una banda u otra cuando una de ellas este ocupada.
TRIBANDA: Es igual al caso anterior a diferencia que también puede trabajar con otra
banda la de los 1900MHz.

9. Dividendo digital
●
Comprendido en las frecuencias
(790-862Mhz). Actualmente en
esta banda de frecuencias se
encuentra la televisión digital
terrestre, pero en 2015 se sustituirá
por la tecnología LTE la llamada a
ser la 4º Generación (4G).

10. GSM (2G)
Es el estándar predominante en Europa, así como el mayoritario en
el resto del mundo.
GSM difiere de sus antecesores principalmente en que tanto los
canales de voz como las señales son digitales.
El sistema GSM dispone de 170 canales para cada banda.
-170 para recepción
-170 para transmisión
-Varios canales de control.
- En un sistema de comunicación GSM la trasmisión y la recepción
van por canales diferentes con una separación entre canales siempre
igual a 35MHz.
-El ancho de banda de cada canal es de 200KHz
-La separación entre canales contiguos es de 25KHz.
-Velocidad de hasta 9,6kbps/s en subida y bajada.

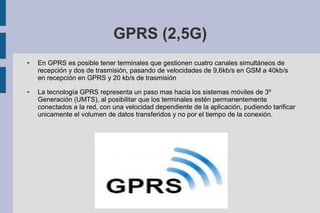

11. GPRS (2,5G)
●
●
En GPRS es posible tener terminales que gestionen cuatro canales simultáneos de
recepción y dos de trasmisión, pasando de velocidades de 9,6kb/s en GSM a 40kb/s
en recepción en GPRS y 20 kb/s de trasmisión
La tecnología GPRS representa un paso mas hacia los sistemas móviles de 3º
Generación (UMTS), al posibilitar que los terminales estén permanentemente
conectados a la red, con una velocidad dependiente de la aplicación, pudiendo tarificar
unicamente el volumen de datos transferidos y no por el tiempo de la conexión.

12. UMTS (3G)
●
Es una de las tecnologías usadas por los móviles de tercera generación (3G)
Aunque inicialmente este pensada para su uso en teléfonos móviles, la red UMTS no
esta limitada a estos dispositivos, pudiendo ser utilizada por otros.
Sus tres grandes caracterizaras son las capacidades multimedia, una velocidad de
acceso a Internet de 64 a 384kbps de subida y bajada, la cual ademas le permite
transmitir audio y vídeo en tiempo real; y una transmisión de voz con calidad casi igual
a la de las redes fijas. Pero dispone de una variedad de servicios muy extensa.
Las empresas que comercializan con el UMTS en España son: el 13 de marzo del año
2000 se adjudicaron las 4 licencias UMTS disponibles a las operadoras Movistar,
Vodafone, Orange y al consorcio Yoigo.

13. LTE (4G)
●
Tecnología de la cuarta generación situada en la frecuencia
2600MHz, es una tecnología muy reciente por el aumento del uso de
datos en teléfonos moviles, por eso se a decidido diseñar dicha
tecnología para mejorar significativamente la experiencia del usuario
con una buena calidad de servicio a mucha mas velocidad de la
normal, pudiendo alcanzar velocidades de entre los 100Mbit/s para
garantizar el máximo rendimiento en el intercambio de archivos
multimedia, web 2.0, aplicaciones, videollamadas, etc...

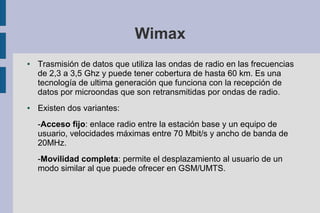

14. Wimax
●
●
Trasmisión de datos que utiliza las ondas de radio en las frecuencias
de 2,3 a 3,5 Ghz y puede tener cobertura de hasta 60 km. Es una
tecnología de ultima generación que funciona con la recepción de
datos por microondas que son retransmitidas por ondas de radio.
Existen dos variantes:
-Acceso fijo: enlace radio entre la estación base y un equipo de
usuario, velocidades máximas entre 70 Mbit/s y ancho de banda de
20MHz.
-Movilidad completa: permite el desplazamiento al usuario de un
modo similar al que puede ofrecer en GSM/UMTS.

15. HSPA +
●
Los usuarios que tienen teléfonos con capacidades 3,5G, tienen en
sus dispositivos la capacidad HSDPA. Tienen varias velocidades
según el teléfono, algunos soportan 3Mbp/s, otros 7Mbp/s, otros
14Mbp/s y otros hasta 21Mbp/s, si bien esa es la velocidad del
teléfono, en la mayoría de los casos los usuarios obtendrán
velocidades aproximadas de 3,5Mbp/s o 3500Kbp/s.

16. LDMS
●
Sistema de Distribución Local Multipunto es una tecnología que permite un despliegue
de servicios fijos de voz, acceso a Internet, comunicaciones de datos en redes
privadas, y vídeo bajo demanda.
Es de acceso inalambrico cuyo propósito es proveer acceso de banda ancha a
múltiples suscriptores de una determinada área geográfica Se considera punto a
multipunto porque a una misma plataforma de radio pueden acceder múltiples
suscriptores, debido al uso de métodos de multiplexion y encolado.

17. Sistemas Via Satélite

18. Sistemas vía satélite como
funciona:
●
●
En este caso las estaciones están en los satélites Estos suelen ser
de órbita baja. Su cobertura prácticamente cubre todo el planeta.
Esta es la principal ventaja que representan frente a la telefonía móvil
terrestre.
Las desventajas son: mayor volumen del terminal a utilizar y precio
elevado de las llamadas y terminales.
Dos son los operadores que ofrecen este servicio a nivel mundial:
Iridium y Globalstar.

19. GPS
●
Es un sistema de navegación por Satélite el cual permite determinar en todo
el mundo la posición de una persona.
El GPS funciona mediante una red de satélites que se encuentran orbitando
alrededor de la tierra. Cuando se desea determinar la posición, el aparato
que se utiliza para ello localiza automáticamente como mínimo cuanto
satélites de la red, de los que recibe señales indicando la posición y el reloj
de cada uno de ellos, en base a estas señales el aparato sincroniza el reloj
del GPS, y calcula el retraso de las señales .

20. Galileo
●
●
Este sistema global de navegación por satélite (GNSS) ademas de prestar
servicios de autonomía en radio navegación y ubicación en el espacio, sera
interoperable con los sistemas GPS y GLONASS. El usuario podrá calcular
su posición con un receptor que utilizara satélites de distintas constelaciones.
Al ofrecer dos frecuencias en su versión estándar, Galileo brindara ubicación
en el espacio en tiempo real con una precisión del orden de metros, algo sin
precedentes en los sistemas públicos
Del mismo modo, los satélites Galileo, a diferencia de los que forman la malla
GPS, estarán en una órbita ligeramente desviada del ecuador. De este modo
sus datos serán mas exactos en las regiones cercanas a los polos, donde los
satélites estadounidenses pierden notablemente su precisión

21. Iridium
●
Fue diseñado por Motorola para proveer servicios de TSM con
cobertura global.
Tiene como objetivo dar servicio de comunicación a toda la telefonia
que se encuentre fuera de su rango de cobertura. Es decir, da
cobertura global.
