Sistema de telecomunicaciones

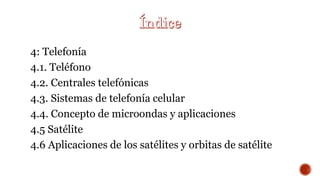

4: Telefonía
4.1. Teléfono
4.2. Centrales telefónicas
4.3. Sistemas de telefonía celular
4.4. Concepto de microondas y aplicaciones
4.5 Satélite

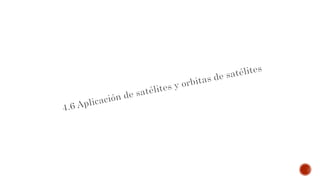

4.6 Aplicaciones de los satélites y orbitas de satélite

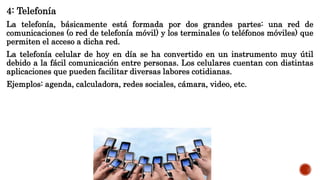

4: Telefonía
La telefonía, básicamente está formada por dos grandes partes: una red de
comunicaciones (o red de telefonía móvil) y los terminales (o teléfonos móviles) que
permiten el acceso a dicha red.
La telefonía celular de hoy en día se ha convertido en un instrumento muy útil
debido a la fácil comunicación entre personas. Los celulares cuentan con distintas
aplicaciones que pueden facilitar diversas labores cotidianas.
Ejemplos: agenda, calculadora, redes sociales, cámara, video, etc.

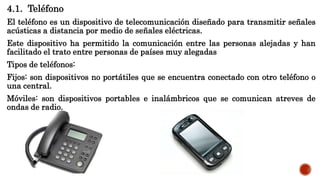

4.1. Teléfono
El teléfono es un dispositivo de telecomunicación diseñado para transmitir señales
acústicas a distancia por medio de señales eléctricas.
Este dispositivo ha permitido la comunicación entre las personas alejadas y han
facilitado el trato entre personas de países muy alegadas
Tipos de teléfonos:
Fijos: son dispositivos no portátiles que se encuentra conectado con otro teléfono o
una central.
Móviles: son dispositivos portables e inalámbricos que se comunican atreves de
ondas de radio.

Funcionamiento:
Un teléfono esta formado por dos circuitos que funcionan juntos: el circuito de
conversación, que es la parte analógica, y el circuito de marcación, que se encarga
de la marcación y llamada, así como la alimentación, comparten el mismo par de
hilos “señalización dentro de la banda de voz)”.
 El circuito de conversación consta de cuatro componentes principales: la bobina
híbrida; el auricular; el micrófono de carbón y una impedancia de 600 Ω.

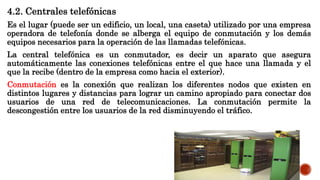

4.2. Centrales telefónicas
Es el lugar (puede ser un edificio, un local, una caseta) utilizado por una empresa
operadora de telefonía donde se alberga el equipo de conmutación y los demás
equipos necesarios para la operación de las llamadas telefónicas.
La central telefónica es un conmutador, es decir un aparato que asegura
automáticamente las conexiones telefónicas entre el que hace una llamada y el
que la recibe (dentro de la empresa como hacia el exterior).
Conmutación es la conexión que realizan los diferentes nodos que existen en
distintos lugares y distancias para lograr un camino apropiado para conectar dos
usuarios de una red de telecomunicaciones. La conmutación permite la
descongestión entre los usuarios de la red disminuyendo el tráfico.

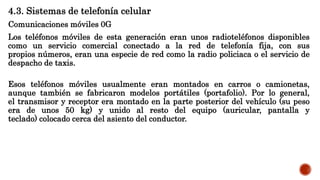

4.3. Sistemas de telefonía celular
Comunicaciones móviles 0G
Los teléfonos móviles de esta generación eran unos radioteléfonos disponibles
como un servicio comercial conectado a la red de telefonía fija, con sus
propios números, eran una especie de red como la radio policiaca o el servicio de
despacho de taxis.
Esos teléfonos móviles usualmente eran montados en carros o camionetas,
aunque también se fabricaron modelos portátiles (portafolio). Por lo general,
el transmisor y receptor era montado en la parte posterior del vehículo (su peso
era de unos 50 kg) y unido al resto del equipo (auricular, pantalla y
teclado) colocado cerca del asiento del conductor.

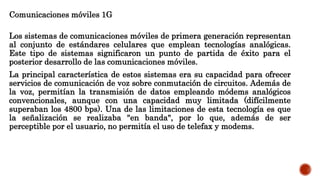

Los sistemas de comunicaciones móviles de primera generación representan
al conjunto de estándares celulares que emplean tecnologías analógicas.
Este tipo de sistemas significaron un punto de partida de éxito para el
posterior desarrollo de las comunicaciones móviles.
La principal característica de estos sistemas era su capacidad para ofrecer
servicios de comunicación de voz sobre conmutación de circuitos. Además de
la voz, permitían la transmisión de datos empleando módems analógicos
convencionales, aunque con una capacidad muy limitada (difícilmente
superaban los 4800 bps). Una de las limitaciones de esta tecnología es que
la señalización se realizaba "en banda", por lo que, además de ser
perceptible por el usuario, no permitía el uso de telefax y modems.

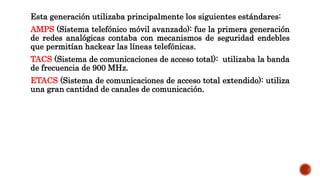

Esta generación utilizaba principalmente los siguientes estándares:
AMPS (Sistema telefónico móvil avanzado): fue la primera generación
de redes analógicas contaba con mecanismos de seguridad endebles
que permitían hackear las líneas telefónicas.
TACS (Sistema de comunicaciones de acceso total): utilizaba la banda
de frecuencia de 900 MHz.
ETACS (Sistema de comunicaciones de acceso total extendido): utiliza
una gran cantidad de canales de comunicación.

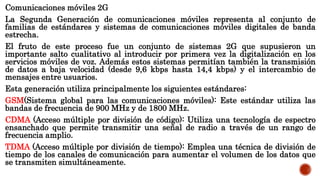

La Segunda Generación de comunicaciones móviles representa al conjunto de
familias de estándares y sistemas de comunicaciones móviles digitales de banda
estrecha.
El fruto de este proceso fue un conjunto de sistemas 2G que supusieron un
importante salto cualitativo al introducir por primera vez la digitalización en los
servicios móviles de voz. Además estos sistemas permitían también la transmisión
de datos a baja velocidad (desde 9,6 kbps hasta 14,4 kbps) y el intercambio de
mensajes entre usuarios.
Esta generación utiliza principalmente los siguientes estándares:
GSM(Sistema global para las comunicaciones móviles): Este estándar utiliza las
bandas de frecuencia de 900 MHz y de 1800 MHz.
CDMA (Acceso múltiple por división de código): Utiliza una tecnología de espectro
ensanchado que permite transmitir una señal de radio a través de un rango de
frecuencia amplio.
TDMA (Acceso múltiple por división de tiempo): Emplea una técnica de división de
tiempo de los canales de comunicación para aumentar el volumen de los datos que
se transmiten simultáneamente.

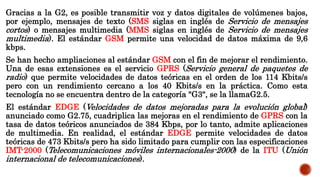

Gracias a la G2, es posible transmitir voz y datos digitales de volúmenes bajos,
por ejemplo, mensajes de texto (SMS siglas en inglés de Servicio de mensajes
cortos) o mensajes multimedia (MMS siglas en inglés de Servicio de mensajes
multimedia). El estándar GSM permite una velocidad de datos máxima de 9,6
kbps.
Se han hecho ampliaciones al estándar GSM con el fin de mejorar el rendimiento.
Una de esas extensiones es el servicio GPRS (Servicio general de paquetes de
radio) que permite velocidades de datos teóricas en el orden de los 114 Kbits/s
pero con un rendimiento cercano a los 40 Kbits/s en la práctica. Como esta
tecnología no se encuentra dentro de la categoría "G3", se la llamaG2.5.
El estándar EDGE (Velocidades de datos mejoradas para la evolución global)
anunciado como G2.75, cuadriplica las mejoras en el rendimiento de GPRS con la
tasa de datos teóricos anunciados de 384 Kbps, por lo tanto, admite aplicaciones
de multimedia. En realidad, el estándar EDGE permite velocidades de datos
teóricas de 473 Kbits/s pero ha sido limitado para cumplir con las especificaciones
IMT-2000 (Telecomunicaciones móviles internacionales-2000) de la ITU (Unión
internacional de telecomunicaciones).

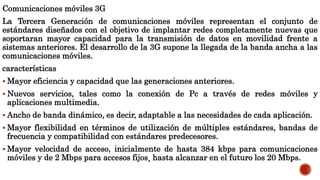

La Tercera Generación de comunicaciones móviles representan el conjunto de
estándares diseñados con el objetivo de implantar redes completamente nuevas que
soportaran mayor capacidad para la transmisión de datos en movilidad frente a
sistemas anteriores. El desarrollo de la 3G supone la llegada de la banda ancha a las
comunicaciones móviles.
características
 Mayor eficiencia y capacidad que las generaciones anteriores.
 Nuevos servicios, tales como la conexión de Pc a través de redes móviles y
aplicaciones multimedia.
 Ancho de banda dinámico, es decir, adaptable a las necesidades de cada aplicación.
 Mayor flexibilidad en términos de utilización de múltiples estándares, bandas de
frecuencia y compatibilidad con estándares predecesores.
 Mayor velocidad de acceso, inicialmente de hasta 384 kbps para comunicaciones
móviles y de 2 Mbps para accesos fijos¸ hasta alcanzar en el futuro los 20 Mbps.

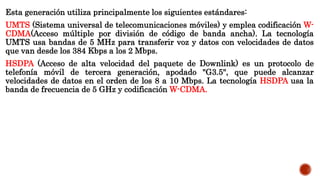

UMTS (Sistema universal de telecomunicaciones móviles) y emplea codificación W-
CDMA(Acceso múltiple por división de código de banda ancha). La tecnología
UMTS usa bandas de 5 MHz para transferir voz y datos con velocidades de datos
que van desde los 384 Kbps a los 2 Mbps.
HSDPA (Acceso de alta velocidad del paquete de Downlink) es un protocolo de
telefonía móvil de tercera generación, apodado "G3.5", que puede alcanzar
velocidades de datos en el orden de los 8 a 10 Mbps. La tecnología HSDPA usa la
banda de frecuencia de 5 GHz y codificación W-CDMA.

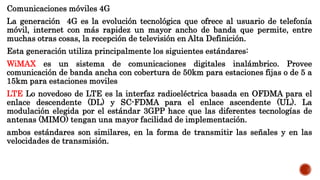

La generación 4G es la evolución tecnológica que ofrece al usuario de telefonía
móvil, internet con más rapidez un mayor ancho de banda que permite, entre
muchas otras cosas, la recepción de televisión en Alta Definición.
WiMAX es un sistema de comunicaciones digitales inalámbrico. Provee
comunicación de banda ancha con cobertura de 50km para estaciones fijas o de 5 a
15km para estaciones moviles
LTE Lo novedoso de LTE es la interfaz radioeléctrica basada en OFDMA para el
enlace descendente (DL) y SC-FDMA para el enlace ascendente (UL). La
modulación elegida por el estándar 3GPP hace que las diferentes tecnologías de
antenas (MIMO) tengan una mayor facilidad de implementación.
ambos estándares son similares, en la forma de transmitir las señales y en las
velocidades de transmisión.

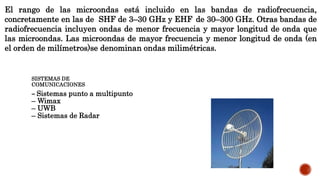

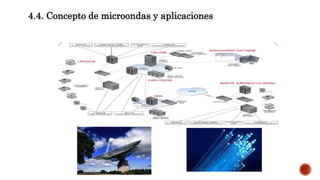

4.4. Concepto de microondas y aplicaciones

El rango de las microondas está incluido en las bandas de radiofrecuencia,
concretamente en las de SHF de 3–30 GHz y EHF de 30–300 GHz. Otras bandas de
radiofrecuencia incluyen ondas de menor frecuencia y mayor longitud de onda que
las microondas. Las microondas de mayor frecuencia y menor longitud de onda (en
el orden de milímetros)se denominan ondas milimétricas.
SISTEMAS DE
COMUNICACIONES
– Sistemas punto a multipunto
– Wimax
– UWB
– Sistemas de Radar

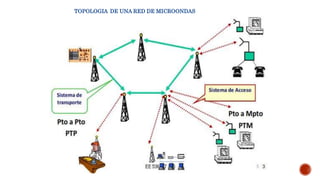

TOPOLOGIA DE UNA RED DE MICROONDAS

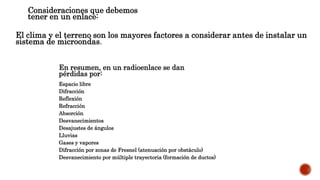

DIFICULTADES PRESENTES EN LA TRANSMISIÓNConsideraciones que debemos
tener en un enlace:
El clima y el terreno son los mayores factores a considerar antes de instalar un
sistema de microondas.
En resumen, en un radioenlace se dan
pérdidas por:
Espacio libre
Difracción
Reflexión
Refracción
Absorción
Desvanecimientos
Desajustes de ángulos
Lluvias
Gases y vapores
Difracción por zonas de Fresnel (atenuación por obstáculo)
Desvanecimiento por múltiple trayectoria (formación de ductos)

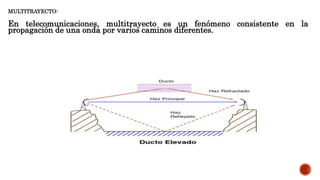

MULTITRAYECTO:
En telecomunicaciones, multitrayecto es un fenómeno consistente en la
propagación de una onda por varios caminos diferentes.

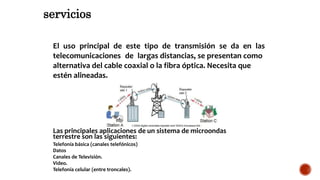

SERVICIOS
El uso principal de este tipo de transmisión se da en las
telecomunicaciones de largas distancias, se presentan como
alternativa del cable coaxial o la fibra óptica. Necesita que
estén alineadas.
Las principales aplicaciones de un sistema de microondas
terrestre son las siguientes:
Telefonía básica (canales telefónicos)
Datos
Canales de Televisión.
Video.
Telefonía celular (entre troncales).
servicios

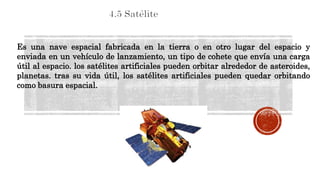

Es una nave espacial fabricada en la tierra o en otro lugar del espacio y
enviada en un vehículo de lanzamiento, un tipo de cohete que envía una carga
útil al espacio. los satélites artificiales pueden orbitar alrededor de asteroides,
planetas. tras su vida útil, los satélites artificiales pueden quedar orbitando
como basura espacial.

TIPOS DE
SATELITE
POR TIPO
DE ORBITA
POR TIPO
DE MISION
 ARMAS ANTISATELITE
 SATELITES DE
RECONOCIMIENTO
 SATELITES ASTRONOMICOS
 BIOSATELITES
 SATELITES DE COMUNICACIÓN
 SATELITES DE OBSERVACION
TERRESTRE
 SATELITES DE ENERGIA SOLAR
 ESTACIONES ESPACIALES
 ALTITUD
 CENTRO

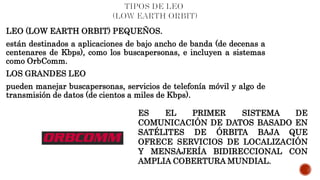

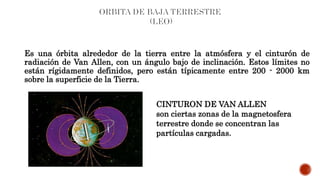

 ORBITA BAJA TERRESTRE
(LEO)
 ORIBTA MEDIA TERRESTRE
(MEO)
 ORIBTA ALTA TERRESTRE
(HEO) ORBITA
AREOCENTRICA
 ORBITA DE MOLNIYA
 ORBITA
GALACTOCENTRICA
 ORBITA
GEOCENTRICA
 ORBITA

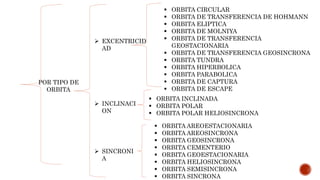

POR TIPO DE
ORBITA
 EXCENTRICID
AD
 ORBITA CIRCULAR
 ORBITA DE TRANSFERENCIA DE HOHMANN
 ORBITA ELIPTICA
 ORBITA DE MOLNIYA
 ORBITA DE TRANSFERENCIA
GEOSTACIONARIA
 ORBITA DE TRANSFERENCIA GEOSINCRONA
 ORBITA TUNDRA
 ORBITA HIPERBOLICA
 ORBITA PARABOLICA
 ORBITA DE CAPTURA
 ORBITA DE ESCAPE
 INCLINACI
ON
 ORBITA INCLINADA
 ORBITA POLAR
 ORBITA POLAR HELIOSINCRONA
 ORBITA AREOESTACIONARIA
 ORBITA AREOSINCRONA
 ORBITA GEOSINCRONA
 ORBITA CEMENTERIO
 ORBITA GEOESTACIONARIA
 ORBITA HELIOSINCRONA
 ORBITA SEMISINCRONA
 ORBITA SINCRONA
 SINCRONI
A

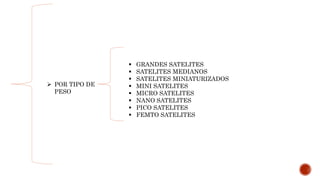

 POR TIPO DE
PESO
 GRANDES SATELITES
 SATELITES MEDIANOS
 SATELITES MINIATURIZADOS
 MINI SATELITES
 MICRO SATELITES
 NANO SATELITES
 PICO SATELITES
 FEMTO SATELITES

Existen varios tipos de órbitas de los satélites artificiales los cuales se clasifican de
acuerdo a distintos parámetros:
Su distancia de la tierra (geoestacionaria, geo síncrona, de baja altura, de media
altura y excéntricas).
Su plano orbital con respecto al ecuador (ecuatorial, inclinada y polar).
La trayectoria orbital que describen (circular y elíptica).

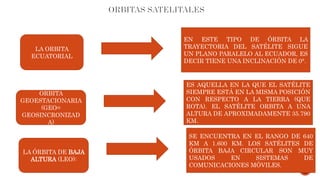

LA ORBITA
ECUATORIAL
EN ESTE TIPO DE ÓRBITA LA
TRAYECTORIA DEL SATÉLITE SIGUE
UN PLANO PARALELO AL ECUADOR, ES
DECIR TIENE UNA INCLINACIÓN DE 0°.
ORBITA
GEOESTACIONARIA
(GEO=
GEOSINCRONIZAD
A)
ES AQUELLA EN LA QUE EL SATÉLITE
SIEMPRE ESTÁ EN LA MISMA POSICIÓN
CON RESPECTO A LA TIERRA (QUE
ROTA). EL SATÉLITE ORBITA A UNA
ALTURA DE APROXIMADAMENTE 35.790
KM.
LA ÓRBITA DE BAJA
ALTURA (LEO):
SE ENCUENTRA EN EL RANGO DE 640
KM A 1.600 KM. LOS SATÉLITES DE
ÓRBITA BAJA CIRCULAR SON MUY
USADOS EN SISTEMAS DE
COMUNICACIONES MÓVILES.

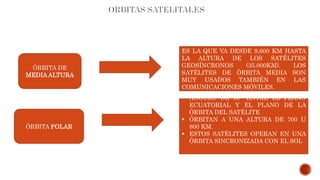

ÓRBITA DE
MEDIA ALTURA
ES LA QUE VA DESDE 9,600 KM HASTA
LA ALTURA DE LOS SATÉLITES
GEOSÍNCRONOS (35.000KM). LOS
SATÉLITES DE ÓRBITA MEDIA SON
MUY USADOS TAMBIÉN EN LAS
COMUNICACIONES MÓVILES.
ÓRBITA POLAR
 ANGULO DE 90° ENTRE EL PLANO
ECUATORIAL Y EL PLANO DE LA
ÓRBITA DEL SATÉLITE
 ÓRBITAN A UNA ALTURA DE 700 U
800 KM.
 ESTOS SATÉLITES OPERAN EN UNA
ÓRBITA SINCRONIZADA CON EL SOL

Es una órbita alrededor de la tierra entre la atmósfera y el cinturón de
radiación de Van Allen, con un ángulo bajo de inclinación. Estos límites no
están rígidamente definidos, pero están típicamente entre 200 - 2000 km
sobre la superficie de la Tierra.
CINTURON DE VAN ALLEN
son ciertas zonas de la magnetosfera
terrestre donde se concentran las
partículas cargadas.

LEO (LOW EARTH ORBIT) PEQUEÑOS.
están destinados a aplicaciones de bajo ancho de banda (de decenas a
centenares de Kbps), como los buscapersonas, e incluyen a sistemas
como OrbComm.
LOS GRANDES LEO
pueden manejar buscapersonas, servicios de telefonía móvil y algo de
transmisión de datos (de cientos a miles de Kbps).
ES EL PRIMER SISTEMA DE
COMUNICACIÓN DE DATOS BASADO EN
SATÉLITES DE ÓRBITA BAJA QUE
OFRECE SERVICIOS DE LOCALIZACIÓN
Y MENSAJERÍA BIDIRECCIONAL CON
AMPLIA COBERTURA MUNDIAL.

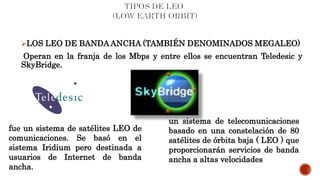

LOS LEO DE BANDA ANCHA (TAMBIÉN DENOMINADOS MEGALEO)
Operan en la franja de los Mbps y entre ellos se encuentran Teledesic y
SkyBridge.
fue un sistema de satélites LEO de
comunicaciones. Se basó en el
sistema Iridium pero destinada a
usuarios de Internet de banda
ancha.
un sistema de telecomunicaciones
basado en una constelación de 80
satélites de órbita baja ( LEO ) que
proporcionarán servicios de banda
ancha a altas velocidades

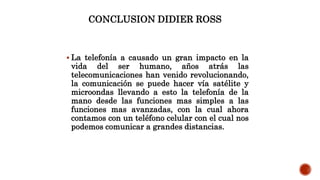

CONCLUSION DIDIER ROSS
 La telefonía a causado un gran impacto en la
vida del ser humano, años atrás las
telecomunicaciones han venido revolucionando,
la comunicación se puede hacer vía satélite y
microondas llevando a esto la telefonía de la
mano desde las funciones mas simples a las
funciones mas avanzadas, con la cual ahora
contamos con un teléfono celular con el cual nos
podemos comunicar a grandes distancias.

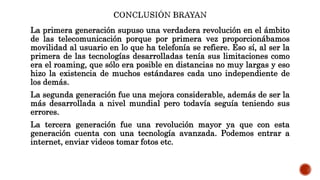

La primera generación supuso una verdadera revolución en el ámbito
de las telecomunicación porque por primera vez proporcionábamos
movilidad al usuario en lo que ha telefonía se refiere. Eso sí, al ser la
primera de las tecnologías desarrolladas tenía sus limitaciones como
era el roaming, que sólo era posible en distancias no muy largas y eso
hizo la existencia de muchos estándares cada uno independiente de
los demás.
La segunda generación fue una mejora considerable, además de ser la
más desarrollada a nivel mundial pero todavía seguía teniendo sus
errores.
La tercera generación fue una revolución mayor ya que con esta
generación cuenta con una tecnología avanzada. Podemos entrar a
internet, enviar videos tomar fotos etc.

los sistemas de comunicación han sufrido grandes cambios en los
últimos años, y uno de ellos, como es la telefonía ha revolucionado el
mundo que conocemos.
gracias a las señales satelitales podemos enviar y recibir datos en
cuestión de segundos a través de nuestros teléfonos celulares
haciendo la vida del ser humano mas sencilla y fácil
para bien o para mal los teléfonos han ayudado a acercar a los que
están lejos y a alejar a los que están cerca.

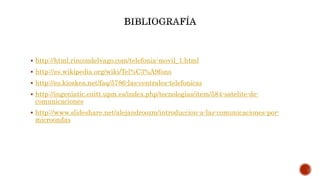

 http://html.rincondelvago.com/telefonia-movil_1.html
 http://es.wikipedia.org/wiki/Tel%C3%A9fono
 http://es.kioskea.net/faq/5786-las-centrales-telefonicas
 http://ingeniatic.euitt.upm.es/index.php/tecnologias/item/584-satelite-de-
comunicaciones
 http://www.slideshare.net/alejandroozm/introduccion-a-las-comunicaciones-por-
microondas

Sistema de telecomunicaciones

Más contenido relacionado

La actualidad más candente

Similar a Sistema de telecomunicaciones

Último

Sistema de telecomunicaciones
