Proyecto laboratorio de microondas. T-Magica

1. UNIVERSIDAD “FERMÍN TORO”
VICERECTORADO ACADEMICO
FACULTAD DE INGENIERIA
ESCUELA DE TELECOMUNICACIONES
PROYECTO
T-MAGICA
Cabudare, Marzo 2012

2. T-MAGICA
La T-mágica o también llamada T-hibrida es un acoplador híbrido de 180º muy avanzado, este
ddispositivo posee cuatro puertas realizado con la unión de cuatro guías de onda de particular
longitud y características muy especiales, ya que cuando se tiene una entrada, la potencia no
es dividida equitativamente entre
las tres puertas restantes como es de esperarse debido a diferentes polarizaciones en los
campos electromagnéticos y a la configuración de los puertos.
Este consta de un plano E y un plano H, este último está formado por los brazos 2 y 3 en una unión
T con el brazo 1 cuando este es la entrada, haciendo que las salidas 2 y 3 queden en fase y el
puerto 4 quede aislado. En el plano E las los brazos 2 y 3 forman con 4 una unión T, así cuando
4 es la entrada las salidas 2 y 3 están en contratase y en fase respectivamente, es decir con
una diferencia de fase entre los puertos 2 y 3 de 180°, quedando 1 aislado.
Las salidas pueden ser controladas, atreves de las impedancias
1. Cuando son iguales las impedancias, la señal se distribuye equitativamente en las salidas.
2. Cuando son distintas, varia la señal en cada salida, dependiendo del valor de su impedancia.

3. Este instrumento se usa cuando hace falta conectar varias guías de onda, de
modo que la distribución de la señal dependa del sentido de la
procedencia de las señales mismas. Dependiendo, del N° de salidas que
se desea, se pueden agregar otras mas, uniendo o interconectando varias
T-magicas o T-hibridas
Este instrumento fue desarrollado durante la segunda guerra mundial por lo
cual su principal uso fue en radares y antenas militares que trabajen con
microondas, siendo implementada además para la construcción de
algunos klystron.
Por su capacidad de proveer campos eléctricos de salida con polaridades
iguales y diferentes según se utilice también puede ser aplicar como
combinador - divisor de potencia o como un acoplador común, en otros
dispositivos que lo requieran.

4. CIRCUITO

5. GRAFICA 1

6. ESQUEMÁTICO

7. PLANO 3D

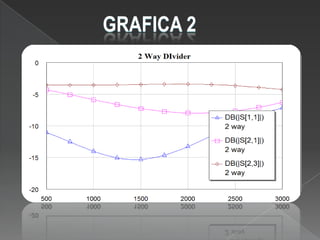

8. GRAFICA 2
