Este documento describe el funcionamiento de un circuito de simulación T-Magica. La T-Magica permite distribuir una señal de entrada a través de múltiples salidas, variando la amplitud de la señal en cada salida dependiendo de la impedancia asignada. El documento explica cómo al conectar dos T-Magicas se pueden obtener cuatro salidas, y muestra gráficas de la amplitud de señal en cada salida para diferentes valores uniformes y no uniformes de impedancia.

1. Simulación de T-Magica UNIVERSIDAD FERMIN TORO VICERRECTORADO ACADEMICO ESCUELA DE INGENIERIA EN TELECOMUNICACIONES INTEGRANTES: Gregorio micha C.I.: 84.387.140 Gabriel Torres C.I.: 21.126.181 Rolando cordero Neil canelon CI: 21.365.160 Fernando garcia CI:20.401.880 Materia: Microondas, T 827

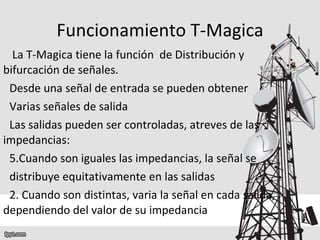

2. Funcionamiento T-Magica La T-Magica tiene la función de Distribución y bifurcación de señales. Desde una señal de entrada se pueden obtener Varias señales de salida Las salidas pueden ser controladas, atreves de las impedancias: Cuando son iguales las impedancias, la señal se distribuye equitativamente en las salidas 2. Cuando son distintas, varia la señal en cada salida, dependiendo del valor de su impedancia

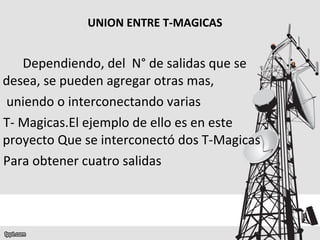

3. Dependiendo, del N° de salidas que se desea, se pueden agregar otras mas, uniendo o interconectando varias T- Magicas.El ejemplo de ello es en este proyecto Que se interconectó dos T-Magicas Para obtener cuatro salidas UNION ENTRE T-MAGICAS

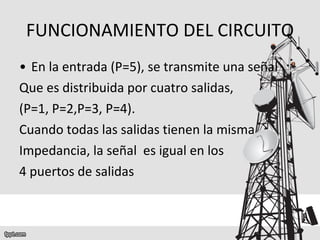

4. FUNCIONAMIENTO DEL CIRCUITO En la entrada (P=5), se transmite una señal Que es distribuida por cuatro salidas, (P=1, P=2,P=3, P=4). Cuando todas las salidas tienen la misma Impedancia, la señal es igual en los 4 puertos de salidas

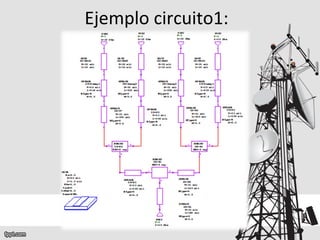

5. Ejemplo circuito1:

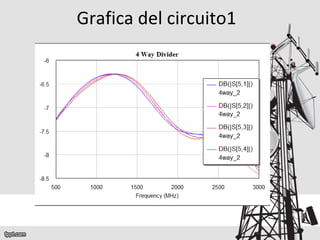

6. Grafica del circuito1

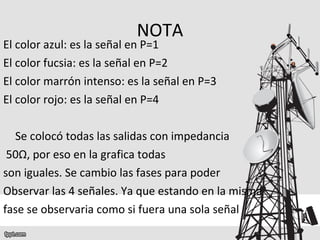

7. NOTA El color azul: es la señal en P=1 El color fucsia: es la señal en P=2 El color marrón intenso: es la señal en P=3 El color rojo: es la señal en P=4 Se colocó todas las salidas con impedancia 50 Ω , por eso en la grafica todas son iguales. Se cambio las fases para poder Observar las 4 señales. Ya que estando en la misma fase se observaria como si fuera una sola señal

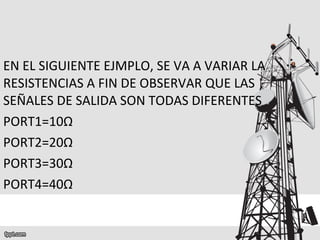

8. EN EL SIGUIENTE EJMPLO, SE VA A VARIAR LA RESISTENCIAS A FIN DE OBSERVAR QUE LAS SEÑALES DE SALIDA SON TODAS DIFERENTES PORT1=10 Ω PORT2=20 Ω PORT3=30 Ω PORT4=40 Ω

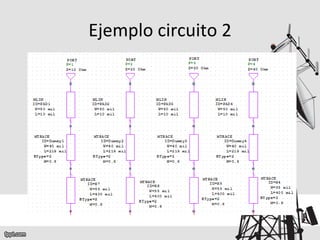

9. Ejemplo circuito 2

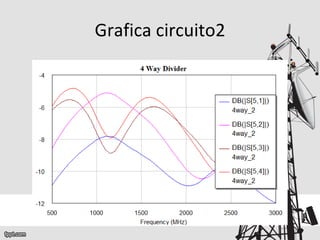

10. Grafica circuito2

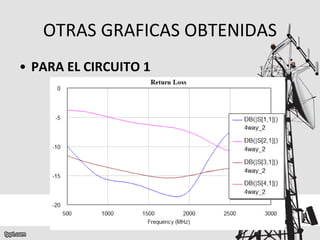

11. OTRAS GRAFICAS OBTENIDAS PARA EL CIRCUITO 1

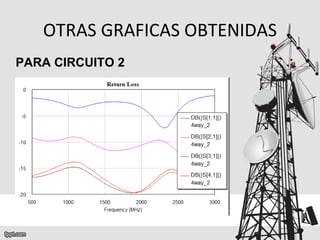

12. OTRAS GRAFICAS OBTENIDAS PARA CIRCUITO 2

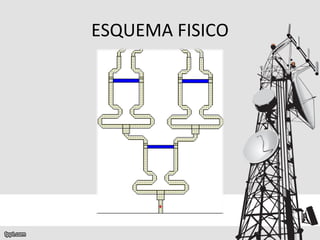

13. ESQUEMA FISICO
