1. ÁREA DE TRABAJO
Edson Sebastián mantilla
Sandra Pérez montero
11-08
Alex Zambrano

2. NECESITAMOS

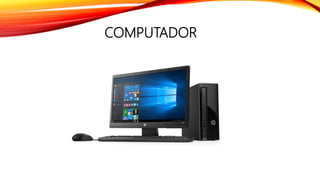

3. COMPUTADOR

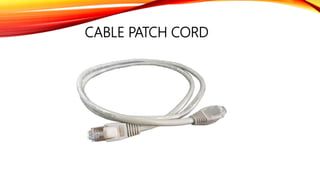

4. CABLE PATCH CORD

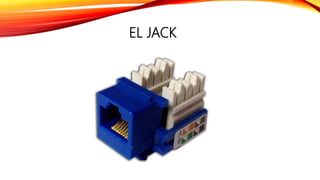

5. EL JACK

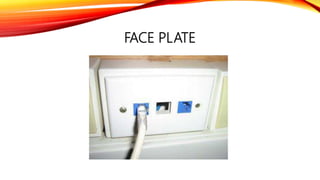

6. FACE PLATE

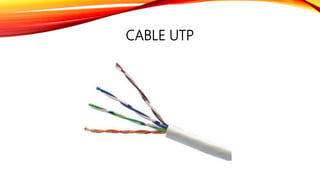

7. CABLE UTP

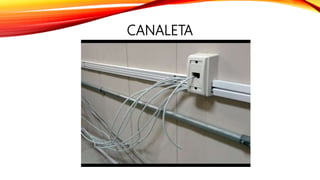

8. CANALETA

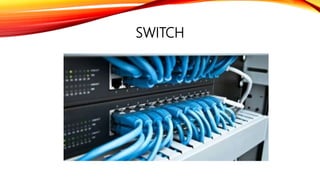

9. SWITCH

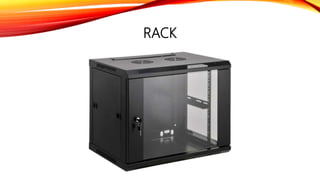

10. RACK

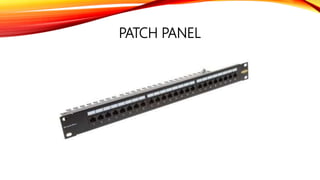

11. PATCH PANEL

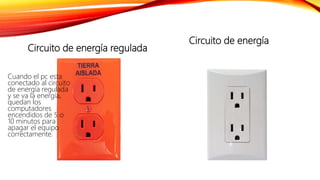

12. Circuito de energía regulada
Circuito de energía
Cuando el pc esta
conectado al circuito
de energía regulada
y se va la energía,
quedan los
computadores
encendidos de 5 o
10 minutos para
apagar el equipo
correctamente.

13. HERRAMIENTAS

14. PROCEDIMIENTO

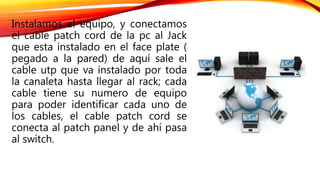

15. Instalamos el equipo, y conectamos
el cable patch cord de la pc al Jack
que esta instalado en el face plate (
pegado a la pared) de aquí sale el
cable utp que va instalado por toda
la canaleta hasta llegar al rack; cada
cable tiene su numero de equipo
para poder identificar cada uno de
los cables, el cable patch cord se
conecta al patch panel y de ahí pasa
al switch.

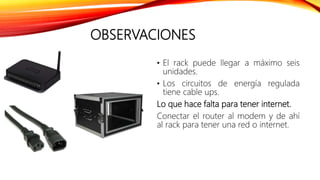

16. OBSERVACIONES
• El rack puede llegar a máximo seis
unidades.
• Los circuitos de energía regulada
tiene cable ups.
Lo que hace falta para tener internet.
Conectar el router al modem y de ahí
al rack para tener una red o internet.
