1) Los face plates son tapas plásticas que se colocan en las paredes donde se insertan los cables de red. Existen diferentes tipos como económico, de lujo y superficial. 2) Los face plates vienen sin conectores que deben agregarse según sea necesario. Los de lujo permiten hasta 4 conectores. 3) Pertenecen a la capa física ya que forman parte del medio por donde circula la información.

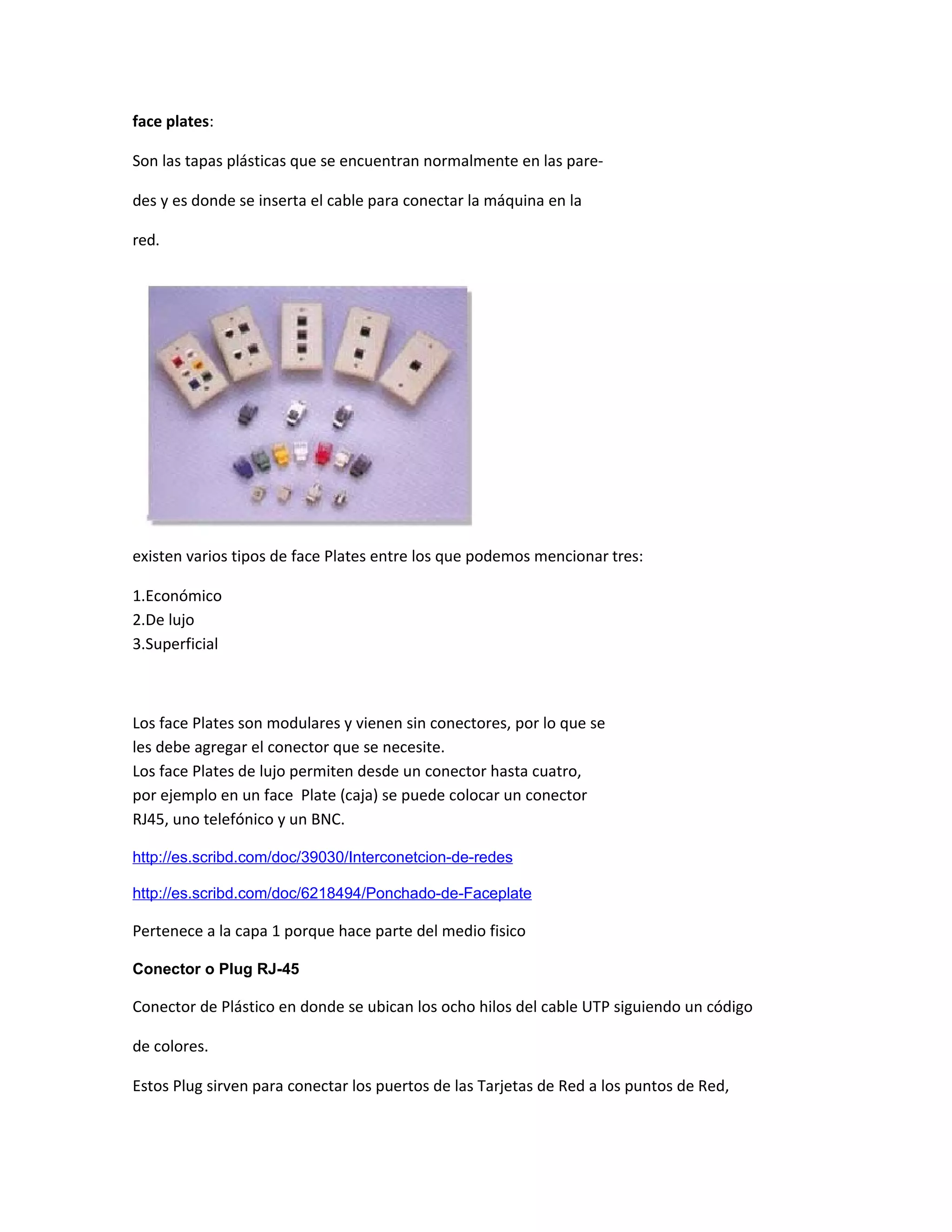

1. face plates:
Son las tapas plásticas que se encuentran normalmente en las pare-
des y es donde se inserta el cable para conectar la máquina en la
red.
existen varios tipos de face Plates entre los que podemos mencionar tres:
1.Económico
2.De lujo
3.Superficial
Los face Plates son modulares y vienen sin conectores, por lo que se
les debe agregar el conector que se necesite.
Los face Plates de lujo permiten desde un conector hasta cuatro,
por ejemplo en un face Plate (caja) se puede colocar un conector
RJ45, uno telefónico y un BNC.
http://es.scribd.com/doc/39030/Interconetcion-de-redes
http://es.scribd.com/doc/6218494/Ponchado-de-Faceplate
Pertenece a la capa 1 porque hace parte del medio fisico
Conector o Plug RJ-45
Conector de Plástico en donde se ubican los ocho hilos del cable UTP siguiendo un código
de colores.
Estos Plug sirven para conectar los puertos de las Tarjetas de Red a los puntos de Red,

2. Patch Panel y a los puertos del Hub o Swtich.
Deben cumplir los estándares de comunicación Universal.En este caso se
Involucran la TIA/EIA 568B 568A:
B/VVB/N A B/A N B/M M
1 2 34 5 6 7 8
T568B:
B/N NB/V A B/A V B/M M
1 2 3 4 5 6 7 8
Pertenece a la capa 1 porque hace parte del medio físico por donde circula la información
JACKS CAT
Los Jack’s son unos conectores que sirven de intermediario entre el Patch
Cord que conecta una PC al cable que
llega al Pacth Panel.
Cada uno de estos representa un punto
de red instalado, y van dentro las
cajas tomadatos .
Para conectar los hilos del cable UTP al Jack, existen a presión y otros con herramienta de
impacto
Pertenece a la capa física porque es un interfaz físico de la computadora hacia la red

3. Paneles de parcheo ( Patch Panel )
Son estructuras metálicas con placas de circuitos que permiten in-
terconexión entre equipos. Un Patch-Panel posee una determinada
cantidad de puertos (RJ-45 End-Plug), donde cada puerto se asocia
a una placa de circuito, la cual a su vez se propaga en pequeños co-
nectores de cerdas (o dientes - mencionados con anterioridad). En
estos conectores es donde se ponchan las cerdas de los cables pro-
venientes de los cajetines u otros Patch-Panels.
La idea del Patch-Panel además de seguir estándares de redes, es la
de estructurar o manejar los cables que interconectan equipos en
una red, de una mejor manera. Para ponchar las cerdas de un cable
Twisted Pair en el Patch-Panel se usa una ponchadora al igual que
en los cajetines.
El estándar para el uso de Patch-Panels, Cajetines y Cables es el si-
guiente:
• Se conecta un cable o RJ-45 (Plug-End) de una maquina al
puerto (Jack-End) del cajetin. Se debe tener cuidado con
esto ya que el cable puede ser cruzado o no.
• De la parte dentada interna del cajetin se conectan las cer-
das de otro cable hasta la parte dentada del Patch-Panel. Elcable se pasa a través de las canaletas
previamente coloca-das.
• Del puerto externo del patch-panel (Jack-End) se coloca un
cable corto hacia el hub o el switch.
Pertenece a la capa 3 porque porque es el encargado de llevar los datos desde el rack al router y
luego al pc

4. Rack
Un Rack (o soporte metálico): Es una estructura de metal muy resis-tente, generalmente de forma
cuadrada de aproximadamente 3 mtsde alto por 1 mt de ancho, en donde se colocan los equipos
regene-radores de señal y los Patch-Panels, estos son ajustados al rack so-bre sus orificios laterales
mediante tornillos.
Componentes de un Rack
• Bases y estructuras de aluminio perforado
.• Bandejas porta equipos • Organizadores verticales
• Multitomas con protección de picos
• Bandejas para servidores • Bandejas para baterías
Pertenece a la capa 1 ya que el rack solo almacena otros dispositivos
Canaletas:
Las canaletas son tubos metálicos o plásticos que conectados deforma correcta proporcionan al
cable una segunda pantalla o pro-tección.
Las canaletas metálicas se fabrican bajo la norma NEMA VE1 Class
8C, ASTM B633, ASTM A123
Estas se fabrican de acuerdo a las exigencias del proyecto.
Comportamiento frente a las perturbaciones EM:

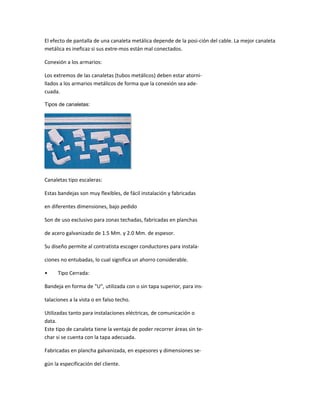

5. El efecto de pantalla de una canaleta metálica depende de la posi-ción del cable. La mejor canaleta
metálica es ineficaz si sus extre-mos están mal conectados.
Conexión a los armarios:
Los extremos de las canaletas (tubos metálicos) deben estar atorni-
llados a los armarios metálicos de forma que la conexión sea ade-
cuada.
Tipos de canaletas:
Canaletas tipo escaleras:
Estas bandejas son muy flexibles, de fácil instalación y fabricadas
en diferentes dimensiones, bajo pedido
Son de uso exclusivo para zonas techadas, fabricadas en planchas
de acero galvanizado de 1.5 Mm. y 2.0 Mm. de espesor.
Su diseño permite al contratista escoger conductores para instala-
ciones no entubadas, lo cual significa un ahorro considerable.
• Tipo Cerrada:
Bandeja en forma de "U", utilizada con o sin tapa superior, para ins-
talaciones a la vista o en falso techo.
Utilizadas tanto para instalaciones eléctricas, de comunicación o
data.
Este tipo de canaleta tiene la ventaja de poder recorrer áreas sin te-
char si se cuenta con la tapa adecuada.
Fabricadas en plancha galvanizada, en espesores y dimensiones se-
gún la especificación del cliente.

6. • Tipos Especiales:
Se pueden fabricar todo tipo de diseños y colores bajo pedidos es-
peciales.
Estas bandejas pueden ser del tipo de colgar o adosar en la pared y
pueden tener perforaciones para albergar salidas para interrupto-
res, toma - corrientes, datos o comunicaciones.
La pintura utilizada en este tipo de bandejas es electrostática en
polvo, dándole un acabado insuperable.
• Canaletas plásticas: Canales ranurados:
Facilita y resuelve todos los problemas de conducción y distribución
de cables. Se utilizan para fijación a paredes, chasis y paneles, ver-
tical y horizontalmente.
Los canales, en toda su longitud, están provistas de líneas de pre-
rruptura dispuestas en la base para facilitar el corte de un segmen-to de la pared para
su acoplamiento con otras canales formando T,L, salida de cables, etc.
• Canal salvacables:
Diseñado especialmente para proteger y decorar el paso de cables
de: telefonía, electricidad, megafonía, computadores, etc. por sue-
los de oficinas.
Los dos modelos de Salvacables disponen de tres compartimentos
que permiten diferenciar los distintos circuitos
Este elemento pertenece a la capa 1 o física porque hace parte de las conexiones de red entre
nodos
Enchufe hembra o tomacorriente
El enchufe hembra, tomacorriente o toma de corriente generalmente se sitúa en la pared, ya sea
colocado de forma superficial (enchufe de superficie) o empotrado en la pared montado en una
caja (enchufe de cajillo otomacorriente empotrado), siendo éste el más común. Constan, como
mínimo, de dos piezas metálicas que reciben a sus homólogas macho para permitir la circulación
de la corriente eléctrica. Estas piezas metálicas quedan fijadas a la red eléctrica por tornillos o,
actualmente con mayor frecuencia, por medio de unas pletinas plásticas que, al ser empujadas,
permiten la entrada del hilo conductor y al dejar de ejercer presión sobre ellas, unas chapas
apresan el hilo, impidiendo su salida.

7. Enchufe de superficie
El enchufe de superficie ha sido, en el pasado, muy utilizado para instalaciones antiguas por su
facilidad de instalación, al no precisar de obras. Sigue siendo utilizado para ampliar (a menudo de
manera fraudulenta y peligrosa) las instalaciones principales, normalmente del tipo empotrado,
por esas mismas razones. Existen líneas de fabricación de este tipo de producto destinadas
específicamente a lugares rústicos o casas antiguas, cuyo exterior se asemeja a los primeros
interruptores, y a menudo, fabricados con materiales como la porcelana o labaquelita.
Enchufe de cajillo o empotrado
En este tipo de enchufes, la mayor parte del dispositivo queda dentro de la pared, en un hueco
perforado, quedando acondicionado mediante una caja de material termoplástico. El cajillo alberga
la parte del enchufe donde se conectan los cables.
La parte exterior sirve para impedir el contacto con las partes con tensión y para embellecer el
aspecto del dispositivo. En la actualidad, la parte exterior viene separada de la interior, incluso se
suelen vender por separado. Es importante señalar que existen, en cada país, estándares de
medida.
El toma corriente pertenese a la capa 1 por el cual se alimenta el computador de energia electrica
Las tarjetas de red (también denominadas adaptadores de red, tarjetas de interfaz de red o NIC)
actúan como la interfaz entre un ordenador y el cable de red. La función de la tarjeta de red es la
de preparar, enviar y controlar los datos en la red.

8. Por lo general, una tarjeta de red posee dos luces indicadoras (LED):
La luz verde corresponde a la alimentación eléctrica;
La luz naranja (10 Mb/s) o roja (100 Mb/s) indica actividad en la red (envío o recepción de datos).
Para preparar los datos que se deben enviar, la tarjeta de red utiliza un transceptor, que
transforma a su vez los datos paralelos en datos en serie. Cada tarjeta posee una dirección única
denominada dirección MAC, asignada por el fabricante de la tarjeta, lo que la diferencia de las
demás tarjetas de red del mundo.
Las tarjetas de red presentan configuraciones que pueden modificarse. Algunas de estas son: los
interruptores de hardware (IRQ) la dirección de E/S y la dirección de memoria (DMA).
Para asegurar la compatibilidad entre el ordenador y la red, la tarjeta debe poder adaptarse a la
arquitectura del bus de datos del ordenador y debe poseer un tipo de conexión adecuado al cable.
Cada tarjeta está diseñada para funcionar con un tipo de cable específico. Algunas tarjetas
incluyen conectores de interfaz múltiples (que se pueden configurar con caballetes, conmutadores
DIP o software). Los conectores utilizados con más frecuencia son los RJ-45. Nota: Algunas
topologías de red patentadas que utilizan cables de par trenzado suelen recurrir a
conectores RJ-11. En algunos casos, estas topologías se denominan "pre-10BaseT".
Por último, para asegurar la compatibilidad entre el ordenador y la red, la tarjeta debe ser
compatible con la estructura interna del ordenador (arquitectura de bus de datos) y debe tener el
tipo de conector adecuado para el cable que se está utilizando.
Una tarjeta de red es la interfaz física entre el ordenador y el cable. Convierte los datos enviados
por el ordenador a un formato que puede ser utilizado por el cable de red, transfiere los datos a
otro ordenador y controla a su vez el flujo de datos entre el ordenador y el cable. También traduce
los datos que ingresan por el cable a bytes para que el CPU del ordenador pueda leerlos. De esta
manera, la tarjeta de red es una tarjeta de expansión que se inserta a su vez en la ranura de
expansión.
Las tarjetas de red pertenecen a la capa física porque las tarjetas de red son algo físico del PC

9. Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de
computadores que opera en la capa de enlace de datos del modelo OSI. Su función es
interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos
de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.
Un conmutador en el centro de una red en estrella.
Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una
sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el
rendimiento y la seguridad de las redes de área local.
Tipos de swith
Store-and-Forward
Los switches Store-and-Forward guardan cada trama en un buffer antes del intercambio de
información hacia el puerto de salida. Mientras la trama está en el buffer, el switch calcula el CRC y
mide el tamaño de la misma. Si el CRC falla, o el tamaño es muy pequeño o muy grande (un cuadro
Ethernet tiene entre 64 bytes y 1518 bytes) la trama es descartada. Si todo se encuentra en orden
es encaminada hacia el puerto de salida.
Este método asegura operaciones sin error y aumenta la confianza de la red. Pero el tiempo
utilizado para guardar y chequear cada trama añade un tiempo de demora importante al
procesamiento de las mismas. La demora o dela total es proporcional al tamaño de las tramas:
cuanto mayor es la trama, mayor será la demora.
Cut-Through
Los Switches Cut-Through fueron diseñados para reducir esta latencia. Esos switches minimizan el
delay leyendo sólo los 6 primeros bytes de datos de la trama, que contiene la dirección de destino
MAC, e inmediatamente la encaminan.

10. El problema de este tipo de switch es que no detecta tramas corruptas causadas por colisiones
(conocidos como runts), ni errores de CRC. Cuanto mayor sea el número de colisiones en la red,
mayor será el ancho de banda que consume al encaminar tramas corruptas.
Existe un segundo tipo de switch cut-through, los denominados fragment free, fue proyectado
para eliminar este problema. El switch siempre lee los primeros 64 bytes de cada trama,
asegurando que tenga por lo menos el tamaño mínimo, y evitando el encaminamiento de runts
por la red.
Adaptative Cut-Through
Los switches que procesan tramas en el modo adaptativo soportan tanto store-and-forward como
cut-through. Cualquiera de los modos puede ser activado por el administrador de la red, o el
switch puede ser lo bastante inteligente como para escoger entre los dos métodos, basado en el
número de tramas con error que pasan por los puertos.
Cuando el número de tramas corruptas alcanza un cierto nivel, el switch puede cambiar del modo
cut-through a store-and-forward, volviendo al modo anterior cuando la red se normalice.
Los switches cut-through son más utilizados en pequeños grupos de trabajo y pequeños
departamentos. En esas aplicaciones es necesario un buen volumen de trabajo o throughput, ya
que los errores potenciales de red quedan en el nivel del segmento, sin impactar la red
corporativa.
Los switches store-and-forward son utilizados en redes corporativas, donde es necesario un
control de errores.
Atendiendo a la forma de segmentación de las sub-redes:
Switches de Capa 2 o Layer 2 Switches
Son los switches tradicionales, que funcionan como puentes multi-puertos. Su principal finalidad
es dividir una LAN en múltiples dominios de colisión, o en los casos de las redes en anillo,
segmentar la LAN en diversos anillos. Basan su decisión de envío en la dirección MAC destino que
contiene cada trama.
Los switches de nivel 2 posibilitan múltiples transmisiones simultáneas sin interferir en otras sub-
redes. Los switches de capa 2 no consiguen, sin embargo, filtrar difusiones o broadcasts,
multicasts (en el caso en que más de una sub-red contenga las estaciones pertenecientes al grupo
multicast de destino), ni tramas cuyo destino aún no haya sido incluido en la tabla de
direccionamiento.
Switches de Capa 3 o Layer 3 Switches
Son los switches que, además de las funciones tradicionales de la capa 2, incorporan algunas
funciones de enrutamiento o routing, como por ejemplo la determinación del camino basado en

11. informaciones de capa de red (capa 3 del modelo OSI), validación de la integridad del cableado de
la capa 3 por checksum y soporte a los protocolos de routing tradicionales (RIP, OSPF, etc)
Los switches de capa 3 soportan también la definición de redes virtuales (VLAN's), y según
modelos posibilitan la comunicación entre las diversas VLAN's sin la necesidad de utilizar un router
externo.
Por permitir la unión de segmentos de diferentes dominios de difusión o broadcast, los switches
de capa 3 son particularmente recomendados para la segmentación de redes LAN muy grandes,
donde la simple utilización de switches de capa 2 provocaría una pérdida de rendimiento y
eficiencia de la LAN, debido a la cantidad excesiva de broadcasts.
Se puede afirmar que la implementación típica de un switch de capa 3 es más escalable que un
router, pues éste último utiliza las técnicas de enrutamiento a nivel 3 y encaminamiento a nivel 2
como complementos, mientras que los switches sobreponen la función de enrutamiento encima
del encaminamiento, aplicando el primero donde sea necesario.
Dentro de los Switches Capa 3 tenemos:
Paquete-por-Paquete (Packet by Packet)
Básicamente, un switch Packet By Packet es un caso especial de switch Store-and-Forward pues, al
igual que éstos, almacena y examina el paquete, calculando el CRC y decodificando la cabecera de
la capa de red para definir su ruta a través del protocolo de enrutamiento adoptado.
Layer-3 Cut-through
Un switch Layer 3 Cut-Through (no confundir con switch Cut-Through), examina los primeros
campos, determina la dirección de destino (a través de la información de los headers o cabeceras
de capa 2 y 3) y, a partir de ese instante, establece una conexión punto a punto (a nivel 2) para
conseguir una alta tasa de transferencia de paquetes.
Cada fabricante tiene su diseño propio para posibilitar la identificación correcta de los flujos de
datos. Como ejemplo, tenemos el "IP Switching" de Ipsilon, el "SecureFast Virtual Networking de
Cabletron", el "Fast IP" de 3Com.
El único proyecto adoptado como un estándar de hecho, implementado por diversos fabricantes,
es el MPOA (Multi Protocol Over ATM). El MPOA, en desmedro de su comprobada eficiencia, es
complejo y bastante caro de implementar, y limitado en cuanto a backbones ATM.
Además, un switch Layer 3 Cut-Through, a partir del momento en que la conexión punto a punto
es establecida, podrá funcionar en el modo "Store-and-Forward" o "Cut-Through"
Switches de Capa 4 o Layer 4 Switches

12. Están en el mercado hace poco tiempo y hay una controversia en relación con la adecuada
clasificación de estos equipos. Muchas veces son llamados de Layer 3+ (Layer 3 Plus).
Básicamente, incorporan a las funcionalidades de un switch de capa 3 la habilidad de implementar
la políticas y filtros a partir de informaciones de capa 4 o superiores, como puertos TCP/UDP,
SNMP, FTP, etc.
Los switches operan en la capa de enlace (capa 2), debiendo ser independientes de los protocolos
de capa superior
Un router o encaminador, enrutador, direccionador oruteador— es un dispositivo
de hardware usado para la interconexión de redes informáticas que permite asegurar el
direccionamiento de paquetes de datos entre ellas o determinar la mejor ruta que deben tomar.
Opera en la capa tres del modelo OSI.
Los router pueden proporcionar conectividad dentro de las empresas, entre las empresas
e Internet, y en el interior de proveedores de servicios de Internet (ISP). Los router más grandes
(por ejemplo, el Alcatel-Lucent 7750 SR) interconectan ISPs, se suelen llamar metro router, o
pueden ser utilizados en grandes redes de empresas.
Conectividad Small Office, Home Office (SOHO)
Los routers se utilizan con frecuencia en los hogares para conectar a un servicio de banda ancha,
tales como IP sobre cable o ADSL. Unrouters usado en una casa puede permitir la conectividad a
una empresa a través de una red privada virtual segura.
Si bien funcionalmente similares a los routers, los routers residenciales usan traducción de
dirección de red en lugar de enrutamiento.
En lugar de conectar ordenadores locales a la red directamente, un router residencial debe hacer
que los ordenadores locales parezcan ser un solo equipo.
Router de empresa
En las empresas se pueden encontrar routers de todos los tamaños. Si bien los más poderosos
tienden a ser encontrados en ISPs, instalaciones académicas y de investigación, pero también en
grandes empresas.
El modelo de tres capas es de uso común, no todos de ellos necesitan estar presentes en otras
redes más pequeñas.
Acceso

13. Router Linksys de 4 puertos, usado en el hogar y en pequeñas empresas.
Una captura de pantalla de la interfaz web de LuCI OpenWrt.
Los routers de acceso, incluyendo SOHO, se encuentran en sitios de clientes como sucursales que
no necesitan de enrutamiento jerárquico de los propios. Normalmente, son optimizados para un
bajo costo.
Distribución
Los routers de distribución agregan tráfico desde routers de acceso múltiple, ya sea en el mismo
lugar, o de la obtención de los flujos de datos procedentes de múltiples sitios a la ubicación de una
importante empresa. Los routers de distribución son a menudo responsables de la aplicación de la
calidad del servicio a través de una WAN, por lo que deben tener una memoria considerable,
múltiples interfaces WAN, y transformación sustancial de inteligencia.
También pueden proporcionar conectividad a los grupos de servidores o redes externas.En la
última solicitud, el sistema de funcionamiento del router debe ser cuidadoso como parte de la
seguridad de la arquitectura global. Separado del router puede estar
un cortafuegos o VPNconcentrador, o el router puede incluir estas y otras funciones de
seguridad.Cuando una empresa se basa principalmente en un campus, podría no haber una clara
distribución de nivel, que no sea tal vez el acceso fuera del campus.
En tales casos, los routers de acceso, conectados a una red de área local (LAN), se interconectan a
través del Core routers.
Pertenece a la capa 3 del modelo OSI porque es el que lleva los datos al PC
Cableado estructurado:
Es el sistema colectivo de cables, canalizaciones, conectores, eti-
quetas, espacios y demás dispositivos que deben ser instalados
para establecer una infraestructura de telecomunicaciones genérica
en un edificio o campus. Las características e instalación de estos

14. elementos se debe hacer en cumplimiento de estándares para que
califiquen como cableado estructurado. El apego de las instalacio-
nes de cableado estructurado a estándares trae consigo los benefi-
cios de independencia de proveedor y protocolo (infraestructura ge-
nérica), flexibilidad de instalación, capacidad de crecimiento y facili-
dad de administración.
El cableado estructurado consiste en el tendido de cables en el
interior de un edificio con el propósito de implantar una red de área
local. Suele tratarse de cable de par trenzado de cobre, para redes
de tipo IEEE 802.3. No obstante, también puede tratarse de fibra
óptica o cable coaxial.
El tendido de cable para una red de área local tiene cierta complejidad cuando se trata de cubrir
áreas extensas tales como un edificio de varias plantas. En este sentido hay que tener en cuenta
las limitaciones de diseño que impone la tecnología de red de área local
que se desea implantar:
•
La segmentación del tráfico de red.
•
La longitud máxima de cada segmento de red.
•
La presencia de interferencias electromagnéticas.
•
La necesidad de redes locales virtuales.
•
Etc.
Salvando estas limitaciones, la idea del cableado estructurado es
simple:
•
Tender cables en cada planta del edificio.
•

15. Interconectar los cables de cada planta.
Cableado horizontal o "de planta" En cada planta se instalan las rosetas (terminaciones de los
cables)que sean necesarias en cada dependencia. De estas rosetas parten los cables que
se tienden por el falso suelo (o por el falso techo) de la planta.
Todos los cables se concentran en el denominado armario de distribución de plantado armario de
telecomunicaciones. Se trata de un bastidor donde se realizan las conexiones eléctricas (o
"empalmes") de unos cables con otros. En algunos casos, según el diseño que requiera la
red, puede tratarse de un elemento activo o pasivo de comunicaciones, es decir, un hub o
un switch. En cualquier caso, este armario concentra todos los cables procedentes de una
misma planta.
En el cableado estructurado que une los terminales de usuario con los distribuidores de planta
no se podrán realizar empalmes.
Este subsistema comprende el conjunto de medios de transmisión (cables, fibras, coaxiales, etc.)
que unen los puntos de distribución de planta con el conector o conectores del puesto de trabajo.
Ésta es una de las partes más importantes a la hora del diseño debido a la distribución de los
puntos de conexión en la planta, que no se parece a una red convencional.
Cableado vertical, troncal o backbone
Después hay que interconectar todos los armarios de distribución de planta mediante otro
conjunto de cables que deben atravesar verticalmente el edificio de planta a planta. Esto se hace a
través de las canalizaciones existentes en el edificio. Si esto no es posible, es necesario habilitar
nuevas canalizaciones, aprovechar aberturas existentes (huecos de ascensor o escaleras), o
bien, utilizar la fachada del edificio (poco recomendable).
En los casos donde el armario de distribución ya tiene electrónica de red, el cableado vertical
cumple la función de red troncal. Obsérvese que éste agrega el ancho de banda de todas las
plantas. Por tanto, suele utilizarse otra tecnología con mayor capacidad. Por
ejemplo, FDDI o Gigabit Ethernet

16. Face plate dobles 16
Face plate cuádruples 4
Tomas dobles naranjas 20
Tomas dobles blancos 20
Jacks RJ-45 48
Tomas de datos 48
Patch Cords 60
Swichet 2 cada 1 de 24 RJ
Patch Panel 1 de 48 puertos
Rack 1 de 19 pulgadas
Camara 1
Plugs 120
Tarjetas de red 21
Canaleta 36,45 metros
