Este documento proporciona instrucciones para el rectificado de interiores. Describe los pasos del proceso, incluyendo la rotación de la muela y la pieza, la traslación y la profundidad de pasada. También especifica los parámetros como la velocidad de la muela y la pieza, la profundidad de corte y los materiales apropiados para el rectificado.

1. Rectificado
de
interiores

2. Rotación de la muela
Rotación de la pieza
Traslación
Profundidad pasada
10 a 50 m/s
5 a 30 m/min
1/2 espesor de muela por cada
vuelta de pieza
Aceros y aleaciones
Desbaste 0,02 a 0,005
Acabado 0,01 a 0,0025
1
2
3
1
2
3
4
Variante = Trabajo
en « plongée »
4
Rectificado de interiores

3. Cara interna cilindro ó fondo
Muela 01 Muela 05 Muela 05 - 06
1A1 - 1A8 6A2 - 6A2W 6C9W
Cilindro ciego Cilíndrico Perfilada
Pieza
Elección de la muela
Zona rectificada
Cara interna cilindro y fondo

5. • Sistema de refrigeración
Interior o exterior
Muela 05Muela 01 Muela 01
Ø MuelaØ Muela Ø Muela
90% Ø pieza 75% Ø pieza 75% Ø pieza 50% Ø pieza
Muela 06
Elección de la muela

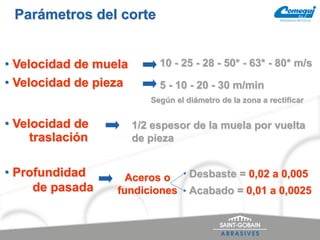

6. • Velocidad de muela 10 - 25 - 28 - 50* - 63* - 80* m/s
• Velocidad de pieza 5 - 10 - 20 - 30 m/min
Según el diámetro de la zona a rectificar
• Velocidad de 1/2 espesor de la muela por vuelta
de pieza
Desbaste = 0,02 a 0,005
Acabado = 0,01 a 0,0025
Aceros o
fundicionesde pasada
• Profundidad
Parámetros del corte
traslación
