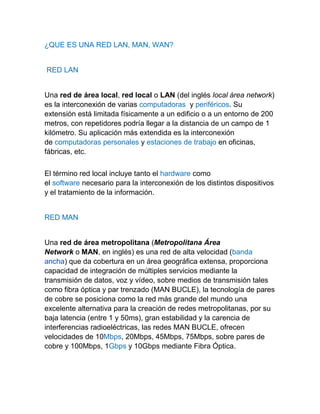

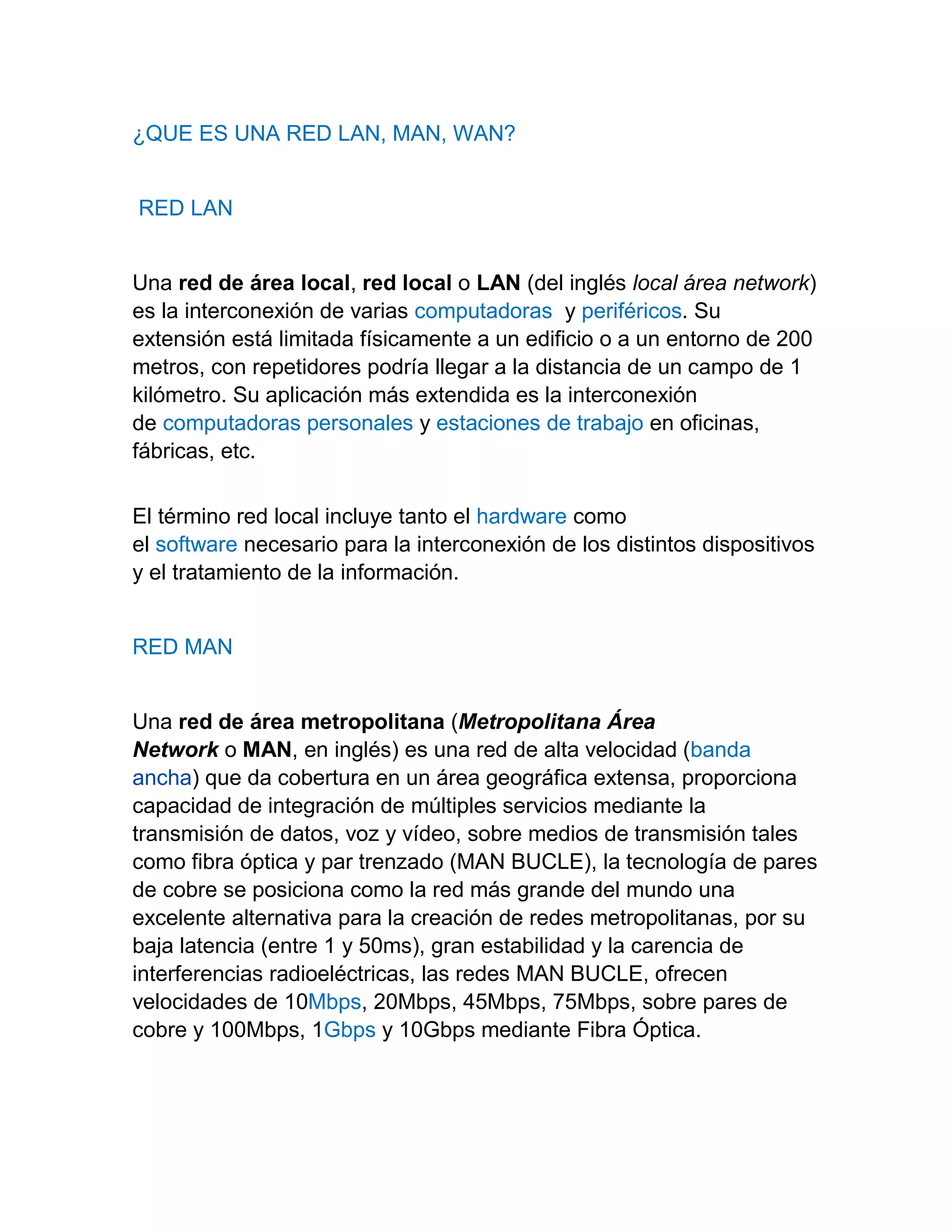

¿QUE ES UNA RED LAN, MAN, WAN?
RED LAN
Una red de área local, red local o LAN (del inglés local área network)
es la interconexión de varias computadoras y periféricos. Su
extensión está limitada físicamente a un edificio o a un entorno de 200
metros, con repetidores podría llegar a la distancia de un campo de 1
kilómetro. Su aplicación más extendida es la interconexión
de computadoras personales y estaciones de trabajo en oficinas,
fábricas, etc.
El término red local incluye tanto el hardware como
el software necesario para la interconexión de los distintos dispositivos
y el tratamiento de la información.
RED MAN
Una red de área metropolitana (Metropolitana Área
Network o MAN, en inglés) es una red de alta velocidad (banda
ancha) que da cobertura en un área geográfica extensa, proporciona
capacidad de integración de múltiples servicios mediante la
transmisión de datos, voz y vídeo, sobre medios de transmisión tales
como fibra óptica y par trenzado (MAN BUCLE), la tecnología de pares
de cobre se posiciona como la red más grande del mundo una
excelente alternativa para la creación de redes metropolitanas, por su
baja latencia (entre 1 y 50ms), gran estabilidad y la carencia de
interferencias radioeléctricas, las redes MAN BUCLE, ofrecen
velocidades de 10Mbps, 20Mbps, 45Mbps, 75Mbps, sobre pares de
cobre y 100Mbps, 1Gbps y 10Gbps mediante Fibra Óptica.
Las Redes MAN BUCLE, se basan en tecnologías Bonding, de forma
que los enlaces están formados por múltiples pares de cobre con el fin
de ofrecer el ancho de banda necesario.
Además esta tecnología garantice SLAS´S del 99,999, gracias a que
los enlaces están formados por múltiples pares de cobre y es
materialmente imposible que 4, 8 ó 16 hilos se averíen de forma
simultánea.
El concepto de red de área metropolitana representa una evolución del
concepto de red de área local a un ámbito más amplio, cubriendo
áreas mayores que en algunos casos no se limitan a un entorno
metropolitano sino que pueden llegar a una cobertura regional e
incluso nacional mediante la interconexión de diferentes redes de área
metropolitana.
Este tipo de redes es una versión más grande que la LAN y que
normalmente se basa en una tecnología similar a esta, La principal
razón para distinguir una MAN con una categoría especial es que se
ha adoptado un estándar para que funcione, que equivale a la norma
IEEE.
Las redes Man también se aplican en las organizaciones, en grupos
de oficinas corporativas cercanas a una ciudad, estas no contiene
elementos de conmutación, los cuales desvían los paquetes por una
de varias líneas de salida potenciales. Estas redes pueden ser
públicas o privadas.
Las redes de área metropolitana, comprenden una ubicación
geográfica determinada "ciudad, municipio", y su distancia de
cobertura es mayor de 4 km . Son redes con dos buses
unidireccionales, cada uno de ellos es independiente del otro en
cuanto a la transferencia de datos.
RED WAN
Una red de área amplia, con frecuencia
denominada WAN, acrónimo de la expresión en idioma inglés wide
área network, es un tipo de red de computadoras capaz de cubrir
distancias desde unos 100 hasta unos 1000 km, proveyendo de
servicio a un país o un continente. Un ejemplo de este tipo de redes
sería Rediréis, Internet o cualquier red en la cual no estén en un
mismo edificio todos sus miembros (sobre la distancia hay discusión
posible).
Muchas WAN son construidas por y para una organización o empresa
particular y son de uso privado, otras son construidas por los
proveedores de internet (ISP) para proveer de conexión a sus clientes.
Hoy en día, Internet proporciona WAN de alta velocidad, y la
necesidad de redes privadas WAN se ha reducido drásticamente,
mientras que las redes privadas virtuales que utilizan cifrado y otras
técnicas para hacer esa red dedicada, aumentan continuamente.
Normalmente la WAN es una red punto a punto, es decir, red de
paquete conmutado. Las redes WAN pueden usar sistemas de
comunicación vía satélite o de radio.
 Posee máquinas dedicadas a la ejecución de programas de usuario
(hosts).
 Una subred, donde conectan varios hosts.
 División entre líneas de transmisión y elementos de conmutación
(enrutadores).
 Usualmente los enrutadores son computadores de las subredes
que componen la WAN.
ESQUEMA DE RED EN BUS
ESQUEMA DE RED EN ESTELLA

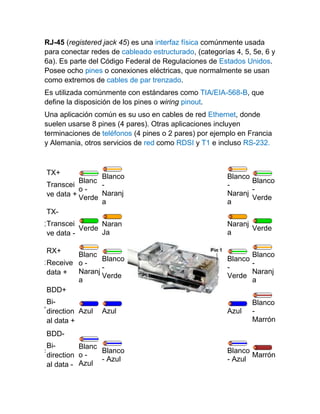

RJ-45 (registered jack 45) es una interfaz física comúnmente usada
para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y
6a). Es parte del Código Federal de Regulaciones de Estados Unidos.
Posee ocho pines o conexiones eléctricas, que normalmente se usan
como extremos de cables de par trenzado.
Es utilizada comúnmente con estándares como TIA/EIA-568-B, que
define la disposición de los pines o wiring pinout.
Una aplicación común es su uso en cables de red Ethernet, donde
suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen
terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia
y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232.
1
TX+
Transcei
ve data +
Blanc
o -
Verde
Blanco
-
Naranj
a
Blanco
-
Naranj
a
Blanco
-
Verde
2
TX-
Transcei
ve data -
Verde
Naran
Ja
Naranj
a
Verde
3
RX+
Receive
data +
Blanc
o -
Naranj
a
Blanco
-
Verde
Blanco
-
Verde
Blanco
-
Naranj
a
4
BDD+
Bi-
direction
al data +
Azul Azul Azul
Blanco
-
Marrón
5
BDD-
Bi-
direction
al data -
Blanc
o -
Azul
Blanco
- Azul
Blanco
- Azul
Marrón
6
RX-
Receive
data -
Naranj
a
Verde Verde
Naranj
a
7
BDD+
Bi-
direction
al data +
Blanc
o -
Marró
n
Blanco
-
Marrón
Blanco
-
Marrón
Azul
8
BDD-
Bi-
direction
al data -
Marró
n
Marrón Marrón
Blanco
- Azul

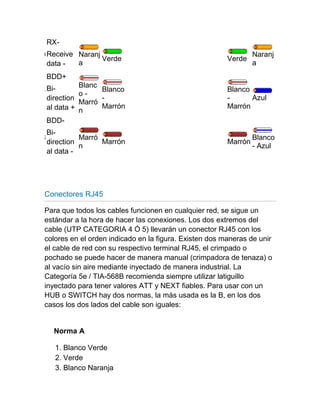

Conectores RJ45
Para que todos los cables funcionen en cualquier red, se sigue un
estándar a la hora de hacer las conexiones. Los dos extremos del
cable (UTP CATEGORIA 4 Ó 5) llevarán un conector RJ45 con los
colores en el orden indicado en la figura. Existen dos maneras de unir
el cable de red con su respectivo terminal RJ45, el crimpado o
pochado se puede hacer de manera manual (crimpadora de tenaza) o
al vacío sin aire mediante inyectado de manera industrial. La
Categoría 5e / TIA-568B recomienda siempre utilizar latiguillo
inyectado para tener valores ATT y NEXT fiables. Para usar con un
HUB o SWITCH hay dos normas, la más usada es la B, en los dos
casos los dos lados del cable son iguales:
Norma A
1. Blanco Verde
2. Verde
3. Blanco Naranja
4. Azul
5. Blanco Azul
6. Naranja
7. Blanco Marrón
8. Marrón
Norma B
1. Blanco Naranja
2. Naranja
3. Blanco Verde
4. Azul
5. Blanco Azul
6. Verde
7. Blanco Marrón
8. Marrón
CONECTOR JACK
El conector Jack es un conector de audio utilizado en numerosos
dispositivos para la transmisión de sonido en formato analógico.
Hay conectores Jack de varios diámetros: 2,5 mm; 3,5 mm y
6,35 mm . Los más usados son los de 3,5 mm que se utilizan en
dispositivos portátiles, como los mp3, para la salida de los auriculares.
El de 2,5 mm, también llamado minijack, es menos utilizado, pero se
utiliza también en dispositivos pequeños. El de 6,35 mm se utiliza
sobre todo en audio profesional e instrumentos musicales eléctricos.
Códigos de colores
Son códigos estandarizados por Microsoft e Intel en 1999 para
computadoras como parte de los estándares PC 99. Ver: estándares
PCxx .
verde TRS 3,5 mm salida estéreo, canales frontales
negro TRS 3,5 mm salida estéreo, canales traseros
gris TRS 3,5 mm salida estéreo, canales laterales
dorado TRS 3,5 mm salida dual, centro y subwoofer
azul TRS 3,5 mm entrada estéreo, nivel de línea
rosa TS 3,5 mm entrada micrófono mono/estéreo
Las tarjetas de sonido de los ordenadores comunes utilizan este tipo
de conectores, siempre de tipo hembra, al que hay que conectar los
altavoces u otros dispositivos por medio de un conector macho Jack
de 3,5 mm de diámetro. En el caso de los ordenadores, como tienen
varios conectores de este tipo, se utiliza un código de colores para
distinguirlos:
 Verde: salida de línea estéreo para conectar altavoces o cascos
 Azul: entrada de línea estéreo, para capturar sonido de cualquier
fuente, excepto micrófonos
 Rosa/Rojo: entrada de audio, para conectar un micrófono
Los ordenadores dotados de sistema de sonido envolvente 5.1 usan
además estas conexiones:
 Gris: salida de línea para conectar los altavoces laterales
 Negro: salida de línea para conectar los altavoces traseros
 Naranja: salida de línea para conectar el altavoz central o el
subwoofer (subgrave)
Conector jack de 6.3 mm:
1. Cuerpo: tierra
2. Aro: canal der. Estéreo, negativo en mono balanceado,
potencia en fuentes que requieren potencia en mono
3. Punta: canal izq. Estéreo, positivo en mono balanceado,
línea de señal en mono no balanceado.
4. Anillos aislantes.
CONECTOR RACK
Un rack es un bastidor destinado a alojar equipamiento electrónico,
informático y de comunicaciones. Las medidas para la anchura
están normalizadas para que sea compatible con equipamiento de
cualquier fabricante, siendo la medida más normalizada la de
19pulgadas, 19".
También son llamados bastidores, gabinetes o armarios.
Los racks son un simple armazón metálico con un ancho interno
normalizado de 19 pulgadas, mientras que el alto y el fondo son
variables para adaptarse a las distintas necesidades.
Externamente, los racks para montaje de servidores tienen una
anchura estándar de 600 mm y un fondo de 800 o 1000 mm. La
anchura de 600 mm para racks de servidores coincide con el tamaño
estándar de las losetas en los centros de datos. De esta manera es
muy sencillo hacer distribuciones de espacios en centros de datos
(CPD). Para servidores se utilizan también racks de 800 mm de ancho,
cuando es necesario disponer de suficiente espacio lateral para
cableado. Estos racks tienen como desventaja una peor eficiencia
energética en la refrigeración.
El armazón cuenta con guías horizontales donde puede apoyarse el
equipamiento, así como puntos de anclaje para los tornillos que fijan
dicho equipamiento al armazón. En este sentido, un rack es muy
parecido a una simple estantería.
USO
Los racks son útiles en un centro de proceso de datos, donde el
espacio es escaso y se necesita alojar un gran número de dispositivos.
Estos dispositivos suelen ser:
 Servidores cuya carcasa ha sido diseñada para adaptarse al
bastidor. Existen servidores de 1U, 2U y 4U, y recientemente, se
han popularizado los servidores blade que permiten compactar más
compartiendo fuentes de alimentación y cableado.
 Conmutadores y enrutadores de comunicaciones.
 Paneles de parcheo, que centralizan todo el cableado de la planta.
 Cortafuegos.
 Sistemas de audio y vídeo.
 Etc.
El equipamiento simplemente se desliza sobre un raíl horizontal y se
fija con tornillos. También existen bandejas que permiten apoyar
equipamiento no normalizado. Por ejemplo, un monitor o un teclado.
CABLE UTP CATEGORIA 5
La categoría 5, es uno de los grados de cableado UTP descritos en el
estándar EIA/TIA 568B el cual se utiliza para ejecutar CDDI y puede
transmitir datos a velocidades de hasta 100 Mbps a frecuencias de
hasta 100 Mhz.
Está diseñado para señales de alta integridad. Estos cables pueden
ser blindados o sin blindar. Este tipo de cables se utiliza a menudo en
redes de ordenadores como Ethernet, y también se usa para llevar
muchas otras señales como servicios básicos de telefonía, token ring,
y ATM.
Sirve para la conexión principal entre el panel de distribución y la
roseta del puesto de trabajo, para conectar un hub o switch a otros
PCs, y para conectar dichos dispositivos entre sí.
Características
 4 pares trenzados sección AWG24
 Cada par de cable esta distinguido por colores, siendo estos
naranja, verde, azul y marrón
 Aislamiento del conductor de polietileno de alta densidad, de 1,5
mm de diámetro.
 Cubierta de PVC gris
 Disponible en cajas de 305 m

Red computacional

  • 1.
    ¿QUE ES UNARED LAN, MAN, WAN? RED LAN Una red de área local, red local o LAN (del inglés local área network) es la interconexión de varias computadoras y periféricos. Su extensión está limitada físicamente a un edificio o a un entorno de 200 metros, con repetidores podría llegar a la distancia de un campo de 1 kilómetro. Su aplicación más extendida es la interconexión de computadoras personales y estaciones de trabajo en oficinas, fábricas, etc. El término red local incluye tanto el hardware como el software necesario para la interconexión de los distintos dispositivos y el tratamiento de la información. RED MAN Una red de área metropolitana (Metropolitana Área Network o MAN, en inglés) es una red de alta velocidad (banda ancha) que da cobertura en un área geográfica extensa, proporciona capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado (MAN BUCLE), la tecnología de pares de cobre se posiciona como la red más grande del mundo una excelente alternativa para la creación de redes metropolitanas, por su baja latencia (entre 1 y 50ms), gran estabilidad y la carencia de interferencias radioeléctricas, las redes MAN BUCLE, ofrecen velocidades de 10Mbps, 20Mbps, 45Mbps, 75Mbps, sobre pares de cobre y 100Mbps, 1Gbps y 10Gbps mediante Fibra Óptica.
  • 2.
    Las Redes MANBUCLE, se basan en tecnologías Bonding, de forma que los enlaces están formados por múltiples pares de cobre con el fin de ofrecer el ancho de banda necesario. Además esta tecnología garantice SLAS´S del 99,999, gracias a que los enlaces están formados por múltiples pares de cobre y es materialmente imposible que 4, 8 ó 16 hilos se averíen de forma simultánea. El concepto de red de área metropolitana representa una evolución del concepto de red de área local a un ámbito más amplio, cubriendo áreas mayores que en algunos casos no se limitan a un entorno metropolitano sino que pueden llegar a una cobertura regional e incluso nacional mediante la interconexión de diferentes redes de área metropolitana. Este tipo de redes es una versión más grande que la LAN y que normalmente se basa en una tecnología similar a esta, La principal razón para distinguir una MAN con una categoría especial es que se ha adoptado un estándar para que funcione, que equivale a la norma IEEE. Las redes Man también se aplican en las organizaciones, en grupos de oficinas corporativas cercanas a una ciudad, estas no contiene elementos de conmutación, los cuales desvían los paquetes por una de varias líneas de salida potenciales. Estas redes pueden ser públicas o privadas. Las redes de área metropolitana, comprenden una ubicación geográfica determinada "ciudad, municipio", y su distancia de cobertura es mayor de 4 km . Son redes con dos buses unidireccionales, cada uno de ellos es independiente del otro en cuanto a la transferencia de datos. RED WAN Una red de área amplia, con frecuencia denominada WAN, acrónimo de la expresión en idioma inglés wide
  • 3.
    área network, esun tipo de red de computadoras capaz de cubrir distancias desde unos 100 hasta unos 1000 km, proveyendo de servicio a un país o un continente. Un ejemplo de este tipo de redes sería Rediréis, Internet o cualquier red en la cual no estén en un mismo edificio todos sus miembros (sobre la distancia hay discusión posible). Muchas WAN son construidas por y para una organización o empresa particular y son de uso privado, otras son construidas por los proveedores de internet (ISP) para proveer de conexión a sus clientes. Hoy en día, Internet proporciona WAN de alta velocidad, y la necesidad de redes privadas WAN se ha reducido drásticamente, mientras que las redes privadas virtuales que utilizan cifrado y otras técnicas para hacer esa red dedicada, aumentan continuamente. Normalmente la WAN es una red punto a punto, es decir, red de paquete conmutado. Las redes WAN pueden usar sistemas de comunicación vía satélite o de radio.  Posee máquinas dedicadas a la ejecución de programas de usuario (hosts).  Una subred, donde conectan varios hosts.  División entre líneas de transmisión y elementos de conmutación (enrutadores).  Usualmente los enrutadores son computadores de las subredes que componen la WAN.
  • 4.
    ESQUEMA DE REDEN BUS ESQUEMA DE RED EN ESTELLA
  • 5.
    RJ-45 (registered jack45) es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado. Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines o wiring pinout. Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232. 1 TX+ Transcei ve data + Blanc o - Verde Blanco - Naranj a Blanco - Naranj a Blanco - Verde 2 TX- Transcei ve data - Verde Naran Ja Naranj a Verde 3 RX+ Receive data + Blanc o - Naranj a Blanco - Verde Blanco - Verde Blanco - Naranj a 4 BDD+ Bi- direction al data + Azul Azul Azul Blanco - Marrón 5 BDD- Bi- direction al data - Blanc o - Azul Blanco - Azul Blanco - Azul Marrón
  • 6.
    6 RX- Receive data - Naranj a Verde Verde Naranj a 7 BDD+ Bi- direction aldata + Blanc o - Marró n Blanco - Marrón Blanco - Marrón Azul 8 BDD- Bi- direction al data - Marró n Marrón Marrón Blanco - Azul Conectores RJ45 Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones. Los dos extremos del cable (UTP CATEGORIA 4 Ó 5) llevarán un conector RJ45 con los colores en el orden indicado en la figura. Existen dos maneras de unir el cable de red con su respectivo terminal RJ45, el crimpado o pochado se puede hacer de manera manual (crimpadora de tenaza) o al vacío sin aire mediante inyectado de manera industrial. La Categoría 5e / TIA-568B recomienda siempre utilizar latiguillo inyectado para tener valores ATT y NEXT fiables. Para usar con un HUB o SWITCH hay dos normas, la más usada es la B, en los dos casos los dos lados del cable son iguales: Norma A 1. Blanco Verde 2. Verde 3. Blanco Naranja
  • 7.
    4. Azul 5. BlancoAzul 6. Naranja 7. Blanco Marrón 8. Marrón Norma B 1. Blanco Naranja 2. Naranja 3. Blanco Verde 4. Azul 5. Blanco Azul 6. Verde 7. Blanco Marrón 8. Marrón CONECTOR JACK El conector Jack es un conector de audio utilizado en numerosos dispositivos para la transmisión de sonido en formato analógico. Hay conectores Jack de varios diámetros: 2,5 mm; 3,5 mm y 6,35 mm . Los más usados son los de 3,5 mm que se utilizan en dispositivos portátiles, como los mp3, para la salida de los auriculares. El de 2,5 mm, también llamado minijack, es menos utilizado, pero se utiliza también en dispositivos pequeños. El de 6,35 mm se utiliza sobre todo en audio profesional e instrumentos musicales eléctricos.
  • 8.
    Códigos de colores Soncódigos estandarizados por Microsoft e Intel en 1999 para computadoras como parte de los estándares PC 99. Ver: estándares PCxx . verde TRS 3,5 mm salida estéreo, canales frontales negro TRS 3,5 mm salida estéreo, canales traseros gris TRS 3,5 mm salida estéreo, canales laterales dorado TRS 3,5 mm salida dual, centro y subwoofer azul TRS 3,5 mm entrada estéreo, nivel de línea rosa TS 3,5 mm entrada micrófono mono/estéreo Las tarjetas de sonido de los ordenadores comunes utilizan este tipo de conectores, siempre de tipo hembra, al que hay que conectar los altavoces u otros dispositivos por medio de un conector macho Jack de 3,5 mm de diámetro. En el caso de los ordenadores, como tienen varios conectores de este tipo, se utiliza un código de colores para distinguirlos:  Verde: salida de línea estéreo para conectar altavoces o cascos  Azul: entrada de línea estéreo, para capturar sonido de cualquier fuente, excepto micrófonos  Rosa/Rojo: entrada de audio, para conectar un micrófono Los ordenadores dotados de sistema de sonido envolvente 5.1 usan además estas conexiones:  Gris: salida de línea para conectar los altavoces laterales
  • 9.
     Negro: salidade línea para conectar los altavoces traseros  Naranja: salida de línea para conectar el altavoz central o el subwoofer (subgrave) Conector jack de 6.3 mm: 1. Cuerpo: tierra 2. Aro: canal der. Estéreo, negativo en mono balanceado, potencia en fuentes que requieren potencia en mono 3. Punta: canal izq. Estéreo, positivo en mono balanceado, línea de señal en mono no balanceado. 4. Anillos aislantes. CONECTOR RACK Un rack es un bastidor destinado a alojar equipamiento electrónico, informático y de comunicaciones. Las medidas para la anchura están normalizadas para que sea compatible con equipamiento de cualquier fabricante, siendo la medida más normalizada la de 19pulgadas, 19". También son llamados bastidores, gabinetes o armarios.
  • 10.
    Los racks sonun simple armazón metálico con un ancho interno normalizado de 19 pulgadas, mientras que el alto y el fondo son variables para adaptarse a las distintas necesidades. Externamente, los racks para montaje de servidores tienen una anchura estándar de 600 mm y un fondo de 800 o 1000 mm. La anchura de 600 mm para racks de servidores coincide con el tamaño estándar de las losetas en los centros de datos. De esta manera es muy sencillo hacer distribuciones de espacios en centros de datos (CPD). Para servidores se utilizan también racks de 800 mm de ancho, cuando es necesario disponer de suficiente espacio lateral para cableado. Estos racks tienen como desventaja una peor eficiencia energética en la refrigeración. El armazón cuenta con guías horizontales donde puede apoyarse el equipamiento, así como puntos de anclaje para los tornillos que fijan dicho equipamiento al armazón. En este sentido, un rack es muy parecido a una simple estantería. USO Los racks son útiles en un centro de proceso de datos, donde el espacio es escaso y se necesita alojar un gran número de dispositivos. Estos dispositivos suelen ser:  Servidores cuya carcasa ha sido diseñada para adaptarse al bastidor. Existen servidores de 1U, 2U y 4U, y recientemente, se han popularizado los servidores blade que permiten compactar más compartiendo fuentes de alimentación y cableado.  Conmutadores y enrutadores de comunicaciones.  Paneles de parcheo, que centralizan todo el cableado de la planta.  Cortafuegos.  Sistemas de audio y vídeo.  Etc.
  • 11.
    El equipamiento simplementese desliza sobre un raíl horizontal y se fija con tornillos. También existen bandejas que permiten apoyar equipamiento no normalizado. Por ejemplo, un monitor o un teclado. CABLE UTP CATEGORIA 5 La categoría 5, es uno de los grados de cableado UTP descritos en el estándar EIA/TIA 568B el cual se utiliza para ejecutar CDDI y puede transmitir datos a velocidades de hasta 100 Mbps a frecuencias de hasta 100 Mhz. Está diseñado para señales de alta integridad. Estos cables pueden ser blindados o sin blindar. Este tipo de cables se utiliza a menudo en redes de ordenadores como Ethernet, y también se usa para llevar muchas otras señales como servicios básicos de telefonía, token ring, y ATM.
  • 12.
    Sirve para laconexión principal entre el panel de distribución y la roseta del puesto de trabajo, para conectar un hub o switch a otros PCs, y para conectar dichos dispositivos entre sí. Características  4 pares trenzados sección AWG24  Cada par de cable esta distinguido por colores, siendo estos naranja, verde, azul y marrón  Aislamiento del conductor de polietileno de alta densidad, de 1,5 mm de diámetro.  Cubierta de PVC gris  Disponible en cajas de 305 m
