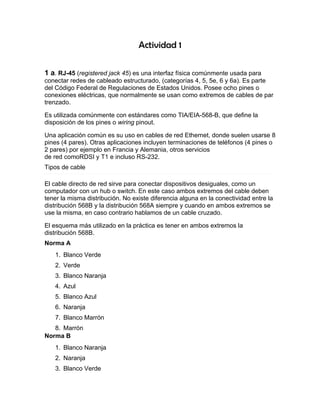

1. Actividad 1
1 a. RJ-45 (registered jack 45) es una interfaz física comúnmente usada para
conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte
del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o
conexiones eléctricas, que normalmente se usan como extremos de cables de par
trenzado.
Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la
disposición de los pines o wiring pinout.
Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8
pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o
2 pares) por ejemplo en Francia y Alemania, otros servicios
de red comoRDSI y T1 e incluso RS-232.
Tipos de cable
El cable directo de red sirve para conectar dispositivos desiguales, como un
computador con un hub o switch. En este caso ambos extremos del cable deben
tener la misma distribución. No existe diferencia alguna en la conectividad entre la
distribución 568B y la distribución 568A siempre y cuando en ambos extremos se
use la misma, en caso contrario hablamos de un cable cruzado.
El esquema más utilizado en la práctica es tener en ambos extremos la
distribución 568B.
Norma A
1. Blanco Verde
2. Verde
3. Blanco Naranja
4. Azul
5. Blanco Azul
6. Naranja
7. Blanco Marrón
8. Marrón
Norma B
1. Blanco Naranja
2. Naranja
3. Blanco Verde

2. 4. Azul
5. Blanco Azul
6. Verde
7. Blanco Marrón
8. Marrón
b. Jack (conector)
El conector Jack es un conector de audio utilizado en numerosos dispositivos
para la transmisión de sonido en formato analógico.
Hay conectores Jack de varios diámetros: 2,5 mm; 3,5 mm y 6,35 mm . Los más
usados son los de 3,5 mm que se utilizan en dispositivos portátiles, como los mp3,
para la salida de los auriculares. El de 2,5 mm, también llamado minijack, es
menos utilizado, pero se utiliza también en dispositivos pequeños. El de 6,35 mm
se utiliza sobre todo en audio profesional e instrumentos musicales eléctricos.
Los conectores Jack en un PC
Códigos de colores
Son códigos estandarizados por Microsoft e Intel en 1999 para computadoras
como parte de los estándares PC99. Ver:estándares PCxx .
salida estéreo, canales
verde TRS 3,5 mm
frontales
negro TRS 3,5 mm salida estéreo, canales traseros
salida estéreo, canales
gris TRS 3,5 mm
laterales
dorado TRS 3,5 mm salida dual, centro y subwoofer
azul TRS 3,5 mm entrada estéreo, nivel de línea
entrada micrófono mono/estére
rosa TS 3,5 mm
o

3. Las tarjetas de sonido de los ordenadores comunes utilizan este tipo de
conectores, siempre de tipo hembra, al que hay que conectar los altavoces u otros
dispositivos por medio de un conector macho Jack de 3,5 mm de diámetro. En el
caso de los ordenadores, como tienen varios conectores de este tipo, se utiliza un
código de colores para distinguirlos:
 Verde: salida de línea estéreo para conectar altavoces o cascos
 Azul: entrada de línea estéreo, para capturar sonido de cualquier fuente,
excepto micrófonos
 Rosa/Rojo: entrada de audio, para conectar un micrófono
Los ordenadores dotados de sistema de sonido envolvente 5.1 usan además estas
conexiones:
 Gris: salida de línea para conectar los altavoces laterales
 Negro: salida de línea para conectar los altavoces traseros
 Naranja: salida de línea para conectar el altavoz central o el subwoofer
(subgrave)
c. Rack
Un rack es un bastidor destinado a alojar equipamiento electrónico, informático y
de comunicaciones. Las medidas para la anchura están normalizadas para que
sea compatible con equipamiento de cualquier fabricante, siendo la medida más
normalizada la de 19 pulgadas, 19".
También son llamados bastidores, cabinets o armarios.
Los racks son un simple armazón metálico con un ancho interno normalizado de
19 pulgadas, mientras que el alto y el fondo son variables para adaptarse a las
distintas necesidades.
Externamente, los racks para montaje de servidores tienen una anchura estándar
de 600 mm y un fondo de 800 o 1000 mm. La anchura de 600 mm para racks de
servidores coincide con el tamaño estándar de las losetas en los centros de datos.
De esta manera es muy sencillo hacer distribuciones de espacios en centros de
datos (CPD). Para servidores se utilizan también racks de 800 mm de ancho,
cuando es necesario disponer de suficiente espacio lateral para cableado. Estos
racks tienen como desventaja una peor eficiencia energética en la refrigeración.
El armazón cuenta con guías horizontales donde puede apoyarse el equipamiento,
así como puntos de anclaje para los tornillos que fijan dicho equipamiento al
armazón. En este sentido, un rack es muy parecido a una simpleestantería.

4. Usos
Los racks son muy útiles en un centro de proceso de datos, donde el espacio es
escaso y se necesita alojar un gran número de dispositivos. Estos dispositivos
suelen ser:
 Servidores cuya carcasa ha sido diseñada para adaptarse al bastidor. Existen
servidores de 1U, 2U y 4U, y recientemente, se han popularizado losservidores
blade que permiten compactar más compartiendo fuentes de alimentación y
cableado.
 Conmutadores y enrutadores de comunicaciones.
 Paneles de parcheo, que centralizan todo el cableado de la planta.
 Cortafuegos.
 Sistemas de audio y vídeo.
 El equipamiento simplemente se desliza sobre un raíl horizontal y se fija con
tornillos. También existen bandejas que permiten apoyar equipamiento no
normalizado. Por ejemplo, un monitor o un teclado.
d. Cable de Categoría 5
La categoría 5, es uno de los grados de cableado UTP descritos en el estándar
EIA/TIA 568B el cual se utiliza para ejecutar CDDI y puede transmitir datos a
velocidades de hasta 100 Mbps a frecuencias de hasta 100 Mhz.
Está diseñado para señales de alta integridad. Estos cables pueden ser blindados
o sin blindar. Este tipo de cables se utiliza a menudo en redes de ordenadores
como Ethernet, y también se usa para llevar muchas otras señales como servicios
básicos de telefonía, token ring, y ATM.
Descripción
Sirve para la conexión principal entre el panel de distribución y la roseta del puesto
de trabajo, para conectar un hub o switch a otros PCs, y para conectar dichos
dispositivos entre sí.
Características
 4 pares trenzados sección AWG24
 Cada par de cable esta distinguido por colores, siendo estos naranja, verde,
azul y marrón

5.  Aislamiento del conductor de polietileno de alta densidad, de 1,5 mm de
diámetro.
 Cubierta de PVC gris
 Disponible en cajas de 305 m
Especificaciones
 Conforme a:
ISO/IEC DIS 11801
ISO/IEC 1034-1, 1034-2
ISO/IEC 332.3 Cat.5e
ISO/IEC 754-2
ANSI/EIA/TIA Cabling Standard 568-A/B
EIA/TIA Bulletin TSB-36
CENELEC EN 50173
CENELEC EN 50167, 50168, 50169
CENELEC EN 50288
2.Estrella bus
3 Redes de Área Local (LAN)
Son redes de propiedad privada, de hasta unos cuantos kilómetros de
extensión. Por ejemplo una oficina o un centro educativo.

6. Se usan para conectar computadoras personales o estaciones de trabajo,
con objeto de compartir recursos e intercambiar información.
Están restringidas en tamaño, lo cual significa que el tiempo de transmisión,
en el peor de los casos, se conoce, lo que permite cierto tipo de diseños
(deterministas) que de otro modo podrían resultar ineficientes. Además, simplifica
la administración de la red.
Suelen emplear tecnología de difusión mediante un cable sencillo al que
están conectadas todas las máquinas.
Operan a velocidades entre 10 y 100 Mbps.
Tienen bajo retardo y experimentan pocos errores.
Redes de Área Metropolitana (MAN)
• Entrenamiento Formacion y Certificacion de instructores, cursos y talleres
www.mdc1.com.mxEnlaces patrocinados
Son una versión mayor de la LAN y utilizan una tecnología muy similar.
Actualmente esta clasificación ha caído en desuso, normalmente sólo
distinguiremos entre redes LAN y WAN.
Redes de Área Amplia (WAN)
Son redes que se extienden sobre un área geográfica extensa. Contiene
una colección de máquinas dedicadas a ejecutar los programas de usuarios
(hosts). Estos están conectados por la red que lleva los mensajes de un host a
otro. Estas LAN de host acceden a la subred de la WAN por un router. Suelen ser
por tanto redes punto a punto.
La subred tiene varios elementos:
- Líneas de comunicación: Mueven bits de una máquina a otra.
- Elementos de conmutación: Máquinas especializadas que conectan dos o
más líneas de transmisión. Se suelen llamar encaminadores o routers.
Cada host está después conectado a una LAN en la cual está el
encaminador que se encarga de enviar la información por la subred.
Una WAN contiene numerosos cables conectados a un par de
encaminadores. Si dos encaminadores que no comparten cable desean
comunicarse, han de hacerlo a través de encaminadores intermedios. El paquete
se recibe completo en cada uno de los intermedios y se almacena allí hasta que la
línea de salida requerida esté libre.
Se pueden establecer WAN en sistemas de satélite o de radio en tierra en
los que cada encaminador tiene una antena con la cual poder enviar y recibir la
información. Por su naturaleza, las redes de satélite serán de difusión.
