2. • La sigla RJ-45 significa ("Registred Jack 45") ó
Conector 45 registrado. Es un conector de
forma especial con 8 terminales, que
se utilizan para interconectar computadoras y
generar redes de datos de área local (LAN -
red de computadoras cercanas
interconectadas entre sí). Se les llama puertos
porque permiten la transmisión de datos
entre un la red (periférico), con
las computadoras.

4. Norma A • Norma B
1. Blanco Verde 1. Blanco Naranja
2. Verde 2. Naranja
3. Blanco Naranja 3. Blanco Verde
4. Azul 4. Azul
5. Blanco Azul 5. Blanco Azul
6. Naranja 6. Verde
7. Blanco Marrón 7. Blanco Marrón
8. Marrón 8. Marrón

5. • El conector Jack es un conector de audio utilizado
en numerosos dispositivos para la transmisión de
sonido en formato analógico.
Hay conectores Jack de varios diámetros: 2,5 mm;
3,5 mm y 6,35 mm . Los más usados son los de
3,5 mm que se utilizan en dispositivos portátiles,
como los mp3, para la salida de los auriculares. El
de 2,5 mm, también llamado mini jack, es menos
utilizado, pero se utiliza también en dispositivos
pequeños. El de 6,35 mm se utiliza sobre todo en
audio profesional e instrumentos musicales
eléctricos.

7. • Un rack es un bastidor destinado a alojar
equipamiento electrónico, informático y de
comunicaciones. Las medidas para la anchura
están normalizadas para que sea compatible
con equipamiento de cualquier fabricante,
siendo la medida más normalizada la de 19
pulgadas, 19".
También son llamados bastidores, cabinets o
armarios.

8. • El cable de categoría 5, es un tipo de cable de
par trenzado cuya categoría es uno de los
grados de cableado UTP descritos en el
estándar EIA/TIA 568B el cual se utiliza para
ejecutar CDDI y puede transmitir datos a
velocidades de hasta 100 Mbps a frecuencias
de hasta 100 MHz

9. • Una red en bus es aquella topología que se
caracteriza por tener un único canal de
comunicaciones (denominado bus, troncal o
backbone) al cual se conectan los diferentes
dispositivos. De esta forma todos los
dispositivos comparten el mismo canal para
comunicarse entre sí.

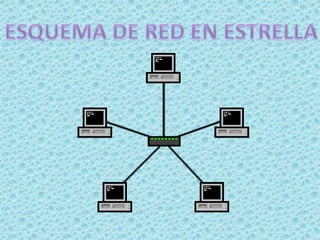

11. • Una red en estrella es una red en la cual las
estaciones están conectadas directamente a
un punto central y todas las comunicaciones
se han de hacer necesariamente a través de
este. Los dispositivos no están directamente
conectados entre sí, además de que no se
permite tanto tráfico de información.

13. • LAN son las siglas de (Local Area Network),
Red de área local. Una LAN es una red que
conecta los ordenadores en un área
relativamente pequeña y predeterminada
(como una habitación, un edificio, o un
conjunto de edificios).

15. • Una MAN (Red de área metropolitana) conecta
diversas LAN cercanas geográficamente (en un
área de alrededor de cincuenta kilómetros) entre
sí a alta velocidad. Por lo tanto, una MAN permite
que dos nodos remotos se comuniquen como si
fueran parte de la misma red de área local.
• Una MAN está compuesta
por conmutadores o routers conectados entre sí
con conexiones de alta velocidad (generalmente
cables de fibra óptica).

17. • es una red de gran cobertura en la cual
pueden transmitirse datos a larga distancia,
interconectando facilidades de comunicación
entre diferentes localidades de un país. En
estas redes por lo general se ven implicadas
las compañías telefónicas.
