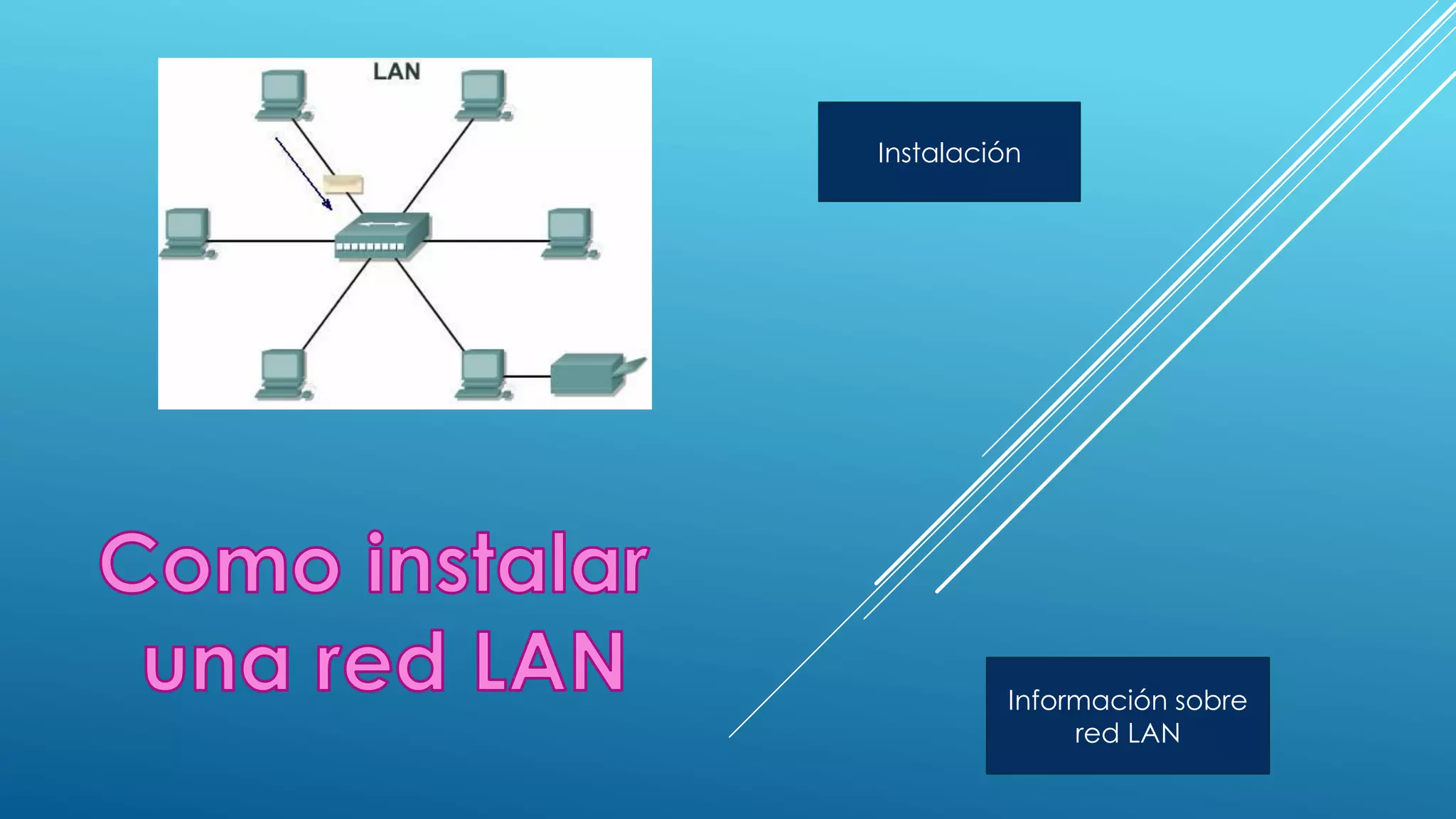

Este documento describe una red LAN (red de área local), que permite compartir información entre computadoras cercanas. Explica que las redes LAN usan tecnologías de transmisión de alta velocidad como broadcast y tienen un tamaño limitado. También describe los dispositivos comunes usados en las redes LAN como conmutadores, repetidores, puentes, routers y más.

1. Instalación
Información sobre
red LAN

2. Es un sistema de comunicación entre computadoras que permite
compartir información, solo que la distancia entre las computadoras debe
ser pequeña.
Estas redes son usadas para la interconexión de computadores personales
y estaciones de trabajo. Se caracterizan por: tamaño restringido,
tecnología de transmisión (por lo general broadcast), alta velocidad y
topología.
Son redes con velocidades entre 10 y 100 Mbps, tiene baja latencia y baja
tasa de errores. Cuando se utiliza un medio compartido es necesario un
mecanismo de arbitraje para resolver conflictos.
Dentro de este tipo de red podemos nombrar a INTRANET, una red privada
que utiliza herramientas tipo internet , pero disponible solamente dentro de
la organización.

3. CARACTERISTICAS:
* Operan dentro de un Área geográfica limitada.
* Permite el multiacceso a medios con alto ancho de banda.
* Controla la red de forma privada con administración Local
* Proporciona conectividad continua a los servicios locales.
* Conecta dispositivos Físicamente adyacentes

4. Conmutador (switch)
Un conmutador es el dispositivo que centraliza el cableado
de una red en estrella y constituye su nodo central. El switch
recibe la señal de una estación de trabajo emisora y la
redirige al puerto de la estación destinatario. Además de
esta característica, un switch también puede actuar como
dispositivo de interconexión de redes o segmentos de redes
LAN, conectándose a su vez a otro switch.
Repetidor
La señal de transmisión se atenúa o incluso se
pierde cuanto mayor es la distancia a la que se desea
transmitir. Un repetidor es un dispositivo hardware encargado
de amplificar o regenerar la señal de transmisión.
Bridge (puente)
Al igual que un repetidor un bridge puede unir segmentos o
grupos de trabajo LAN. Sin embargo, un bridge puede dividir
una red para aislar el tráfico o los problemas.
Módem
Hoy en día las redes locales y globales de TCP/IP han dejado
obsoleta la conexión directa por módem el beneficio de los
bridges y los routers. No obstante, los módems se han
adaptado a las nuevas tecnologías de transmisión.
5.Router (enrutador)
Un router es un dispositivo hardware o
software de interconexión de redes
de computadora. Interconecta
segmentos de red redes enteras
aunque estas tengan distintas
tecnologías o especificaciones
siempre y cuando utilicen el mismo
protocolo

5. COMPARTICIÓN DE PROGRAMAS Y ARCHIVOS.
COMPARTICIÓN DE LOS RECURSOS DE LA RED.
EXPANSIÓN DE ECONÓMICA DE UNA BASE DE PC.
POSIBILIDAD DE UTILIZAR SOFTWARE DE RED.
CORREO ELECTRÓNICO.
GESTIÓN CENTRALIZADA.
SEGURIDAD.
ACCESO A OTROS SISTEMAS OPERATIVOS.
MEJORAS EN LA ORGANIZACIÓN DE LA EMPRESA.

6.  PARA QUE OCURRA EL PROCESO DE INTERCAMBIO DE LA
INFORMACIÓN LOS PC’S DEBEN ESTAR CERCA
GEOGRÁFICAMENTE, LO CUAL DIFICULTA EN GRAN MEDIDA QUE
SOLO PUEDEN CONECTAR PC’S O MICRO COMPUTADORAS.
 MAYOR RIESGO DE INSEGURIDAD. DEBIDO A HACKERS O VIRUS.
 PUEDE COSTAR EL MANTENIMIENTO.
 SINO HAY SERVIDOR SE PUEDE PRODUCIR UNA SOBRECARGA DE
LOS PC’S.
 SI TENEMOS SERVIDOR Y ÉSTE DEJA DE FUNCIONAR, DEBEREMOS
DECIR ADIÓS A LA RED.

7.  *Dos computadoras o mas, c/u con una placa de red
*Los drivers de dichas placas instalados correctamente sin que tengan
signos de admiración en la parte de administración de dispositivos de
Windows:
*Elegir el servidor o (HOST) determinado para la conexión con las
estaciones de trabajo:
*Elija el equipo HOST para Conexión compartida a Internet.
*Determinar el tipo de adoptadores de Red, que necesita para su Red
domestica o de oficina:
*Determine el tipo de adaptadores de red que necesita para su red
doméstica o de pequeña oficina.
*Haga una lista del hardware que necesita comprar. Aquí se incluyen
módems, adaptadores de red, concentradores y cables
*debemos tener configurada la tarjeta de red

8.  *En el caso de interconectar 3 o mas computadoras es recomendable
utilizar un concentrador hub, switch o router dependiendo la necesidad
especifica de cada red.
*De cada PC al concentrador iremos con un cable cruzado
*Si la red es muy grande es recomendable utilizar una computador de
servidor dedicado del resto de la red, configurando en ella un Proxy, y los
servicios que la red requiera.
*Si la conexión va a realizarle solamente entre dos computadoras el cable
que hay que utilizar es cable de red cruzado, si las placas son 10/100 mbps
con conector RJ-45 preferentemente usar cable UTP categoría 5e marca
AMP o similar, este cable se puede extender hasta 100 mts sin
inconvenientes en situaciones normales de instalación. *Al conectar varias
maquinas además de una placa de red mínima en cada PC, necesitaremos
algún hardware adicional como hub switch o router dependiendo la
necesidad especifica de cada red, puede hacer uno de estos dispositivos o
una combinación de ellos.
*Si la red va tener un trafico importante entre las PC conectadas entre si, es
conveniente trabajas con una PC que sea servidor el servidor de la red,
configurando en el mismo, los servicios web ftp pop3 y smtp entre otros así
como los permisos de usuarios niveles de seguridad, firewall y antivirus.
* se puede compartir Internet y archivos sin mayores inconvenientes, en
alguno casos como mencionamos antes es bueno utilizar un servidor o un
Proxy

9.  El orden del los pares cruzados para armar un cable cruzado es el siguiente:
Extremo 1 del cable utp:
Blanco verde
Verde
Blanco Naranja
Azul
Blanco Azul
Naranja
Blanco Marrón
Marrón
Extremo 2 del cable utp:
Blanco Naranja
Naranja
Blanco verde
Azul
Blanco Azul
Verde
Blanco Marrón
Marrón

10.  *Si la conexión va hacer de varias PC a un hub o switch el cable
que se tiene que usar es derecho
El orden del los pares cruzados para armar un cable derecho es el
siguiente:
Extremo 1 del cable utp:
Blanco Naranja
Naranja
Blanco verde
Azul
Blanco Azul
Verde
Blanco Marrón
Marrón
Extremo 2 del cable utp:
Blanco Naranja
Naranja
Blanco verde
Azul
Blanco Azul
Verde
Blanco Marrón
Marrón

11.  Damos un clip en la Barra del Menú de Inicio.
Panel de Control y damos un Clip.
Conexión de red
Luego de haber tomado la decisión daremos un Clip en
Siguiente para continuar con la conexión.
Configuración de la red

12.  La configuración de HOST es muy sencilla solamente de vemos proporcionar
algunos códigos o protocolos que nos exige el computador para comenzar
a programar nuestro servido así como las Estaciones de trabajo. Seamos
muy cuidadosos ya que un pequeño error nos costaría mucho tiempo y un
mal funcionamiento
Panel de Control
Bien, nos enfocaremos en la parte superior izquierda de la pantalla, en un
Icono llamado configurar una Red domestica o para Oficina. Nos
posesionaremos sobre este Icono y daremos doble Clip sobre el mismo.
. Luego tendremos una Ventana que nos Preguntara como deseamos
conectar el Equipo, tendremos tres opciones.
1 - Este equipo se conecta directamente a Internet. Los otros equipos se
conectan a Internet a través de mi Equipo.
2 - Este Equipo se conecta a Internet a través de otro Equipo de mi Red por
medio de una puerta de enlace residencial.
3 – Otros
Solo y solamente tomaremos la Primera (1) opción (Este equipo se conecta
directamente a Internet. Los otros equipos se conectan a Internet a través
de mi Equipo)
Ventana para modo de conexión de Red
Echo esto Continuaremos dando un Clip en el botón siguiente. Aparecerá
otra pantalla que dirá que le des Nombre a tu Equipo y lo Describas.
Configuración del (host)

13.  Ventana para la selección de Nombre y Descripción de la computadora
Echo esto Continuaremos dando un Clip en el botón siguiente. Aparecerá otra
pantalla que te pedirá que le des el Nombre del Grupo de Trabajo o el Nombre
que desees como se llame tu Red.
Ventana para el Acceso a Nombre de la Red
Una vez que haz terminado de configurar los datos de ordenador pulsa el botón
Siguiente, Tendrás otra pantalla que te proporcionara todos los datos que
recientemente configuraste, esto se hace para que verifiques que todos los
datos son Aceptables. Una vez confirmado todos los datos pulsaremos el botón
siguiente y seguiremos las instrucciones del Ordenador para culminar la
instalación del Servidor (HOST)
Después de haber hecho esto saldrá una ventana que dirá que espere eso es
por que esta terminando de configurar los datos de la Red. puede tardar varios
minutos.
Bien luego de que el Ordenador termine de configurar los datos saldrá otra
pantalla que te dará una serie de opciones y te preguntara que deseas hacer.
Daremos un Clip con el botón derecho del Mouse en el Icono Conexión de Área
Local. Luego de haber hecho esta función aparecerá una pequeña ventana,
que dirá. Estado de conexión de Área Local.
Luego que aparezca esta Ventana, daremos un Clip en el Botón Propiedades
ubicado en la parte inferior izquierda de la ventana.
Luego que aparezca esta pantalla Buscaremos la opción que dice. Protocolo
Internet (TCP/IP). Nos ubicaremos encima del mismo y a continuación daremos
doble Clip.
Una vez que hayamos hecho esto tendremos una pequeña pantalla que dirá.
Propiedades de Protocolo Internet (TCP/IP)
Dentro de esta pantalla tendremos la dirección IP, La mascara de Subred y La
puerta de Enlace predeterminada. Dentro de estas opciones aremos lo siguiente.
En la dirección IP aparecerá de esta forma …. …. …. ….

14.  En este espacio debemos ser muy cuidadosos ya que un pequeño error nos
costaría mucho tiempo y un mal funcionamiento, podría traer graves
consecuencias como un (Colapso). A continuación abriremos en la barra
de menú Inicio daremos un Clip en la Solapa de Panel de Control.
Barra del Menú Inicio
Una vez hecho esto ubicaremos el Incono de Conexiones de Red. Daremos
doble Clip
Panel de Control
Nos enfocaremos en la parte superior izquierda de la pantalla, en un Incono
llamado configurar una Red domestica o para Oficina. Nos posesionaremos
sobre este Incono y daremos doble Clip sobre el mismo.
Ventana Conexión de Red
Luego tendremos una Ventana que nos Preguntara como deseamos
conectar el Equipo, tendremos tres opciones.
Configuración de
las estaciones

15.  1 - Este equipo se conecta directamente a Internet. Los otros equipos se conectan a Internet
a través de mi Equipo.
2 - Este Equipo se conecta a Internet a través de otro Equipo de mi Red por medio de una
puerta de enlace residencial.
3 – Otros
Solo y solamente tomaremos la segunda (2) opción (Este Equipo se conecta a Internet a
través de otro Equipo de mi Red por medio de una puerta de enlace residencial)
Ventana para modo de conexión de Red
Echo esto Continuaremos dando un Clip en el botón siguiente. Aparecerá otra pantalla que
dirá que le des Nombre a tu Equipo y lo Describas
Ventana para la selección de Nombre y Descripción de tu PC
Echo esto Continuaremos dando un Clip en el botón siguiente. Aparecerá otra pantalla que
te pedirá que le des el Nombre del Grupo de Trabajo o el Nombre que desees como se
llame tu Red.
Ventana para el Acceso a Nombre de la Red
Una vez que haz terminado de configurar los datos de ordenador pulsa el botón Siguiente,
Tendrás otra pantalla que te proporcionara todos los datos que recientemente configuraste,
esto se hace para que verifiques que todos los datos son Aceptables. Una vez confirmado
todos los datos pulsaremos el botón siguiente y seguiremos las instrucciones del Ordenador
para culminar la instalación de las Estaciones de Trabajo.
Después de haber hecho esto saldrá una ventana que dirá que espere eso es por que esta
terminando de configurar los datos de la Red. Espera no Desesperes puede tardar varios
minutos.
Bien luego de que el Ordenador termine de configurar los datos saldrá otra pantalla que te
dará una serie de opciones y te preguntara que deseas hacer.
Bien la serie de opciones son las siguientes:
1 – Crear un disco de configuración de Red
2 – Usar el disco de configuración de Red que tengo
3 – Usar mi CD de Windows XP
4 – Finalizar el Asistente.
Tomaremos solamente la opción Nº 4, Finalizar el Asistente

16.  Para la configuración de los protocolos (IP), La mascara de Subred y la Puerta de Enlace,
tendremos que abrir la Ventana Conexiones de Red ubicada en el Panel de Control, como ya
lo aviamos hecho en la ocasión anterior.
Daremos un Clip con el botón derecho del Mouse en el Icono Conexión de Área Local. Luego
de haber hecho esta función aparecerá una pequeña ventana, que dirá. Estado de conexión
de Área Local.
Luego que aparezca esta Ventana, daremos un Clip en el Botón Propiedades ubicado en la
parte inferior izquierda de la ventana.
Luego que aparezca esta pantalla Buscaremos la opción que dice. Protocolo Internet (TCP/IP).
Nos ubicaremos encima del mismo y a continuación daremos doble Clip.
Una vez que hayamos hecho esto tendremos una pequeña pantalla que dirá. Propiedades de
Protocolo Internet (TCP/IP)
Es muy importante: La dirección IP cambiara un digito mas para cada estación
En la primera estación tendremos el IP. 168.192.0.2, y seguirá cambiando dependiendo de
cuantas maquinas en el cuarto octeto
Es muy simple ya que el primer digito (1) pertenece a el Servidor (HOST),
