Este documento describe los conceptos básicos de las redes. Explica que una red conecta dispositivos como ordenadores para compartir información y recursos. Detalla los tipos de redes según su alcance geográfico como LAN, MAN y WAN. También cubre los componentes clave de una red como estaciones de trabajo, tarjetas de red, cableado y dispositivos distribuidores.

1. C
o
n
c
e
p
t
o
Una Red es un conjunto de equipos y
dispositivos periféricos conectados entre sí
por medio de dispositivos físicos que
envían y reciben impulsos eléctricos, para
el transporte de datos, con la finalidad de
compartir información, recursos y ofrecer
servicios.

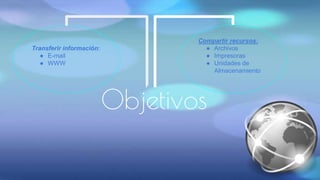

2. Objetivos
Compartir recursos:
● Archivos
● Impresoras
● Unidades de
Almacenamiento
Transferir información:
● E-mail
● WWW

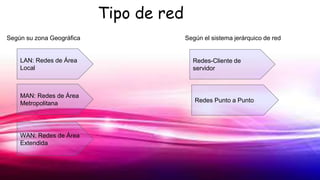

3. LAN: Redes de Área
Local
MAN: Redes de Área
Metropolitana
WAN: Redes de Área
Extendida
Según su zona Geográfica Según el sistema jerárquico de red
Tipo de red
Redes-Cliente de
servidor
Redes Punto a Punto

4. Redes de Área Local
ALCANCE
REDES
PRIVADAS
CONEXIÓN
Conecta
ordenadores
localizados en
la misma
oficina,
departamento o
edificio
Suele ser
mediante cable,
pero también
inalambricas
Los medios de
conexión
utilizadas son
propiedad de la
empresa

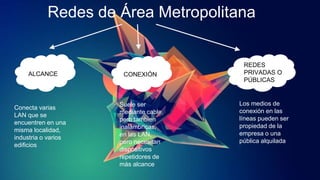

5. Redes de Área Metropolitana
ALCANCE CONEXIÓN
REDES
PRIVADAS O
PÚBLICAS
Conecta varias
LAN que se
encuentren en una
misma localidad,
industria o varios
edificios
Suele ser
mediante cable,
pero tambien
inalámbricas,
en las LAN,
pero necesitan
dispositivos
repetidores de
más alcance
Los medios de
conexión en las
líneas pueden ser
propiedad de la
empresa o una
pública alquilada

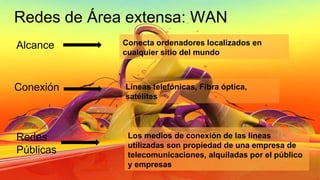

6. Redes de Área extensa: WAN
Alcance
Conexión
Redes
Públicas
Conecta ordenadores localizados en
cualquier sitio del mundo
Líneas telefónicas, Fibra óptica,
satélites
Los medios de conexión de las líneas
utilizadas son propiedad de una empresa de
telecomunicaciones, alquiladas por el público
y empresas

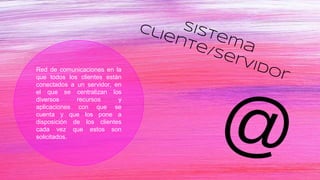

7. Red de comunicaciones en la
que todos los clientes están
conectados a un servidor, en
el que se centralizan los
diversos recursos y
aplicaciones con que se
cuenta y que los pone a
disposición de los clientes
cada vez que estos son
solicitados.

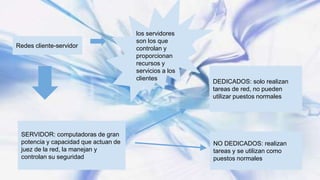

8. Redes cliente-servidor
los servidores
son los que
controlan y
proporcionan
recursos y
servicios a los
clientes
SERVIDOR: computadoras de gran
potencia y capacidad que actuan de
juez de la red, la manejan y
controlan su seguridad
DEDICADOS: solo realizan
tareas de red, no pueden
utilizar puestos normales
NO DEDICADOS: realizan
tareas y se utilizan como
puestos normales

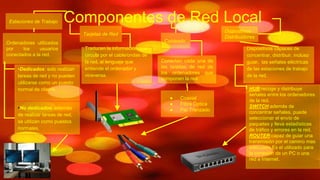

9. Componentes de Red LocalEstaciones de Trabajo
Ordenadores utilizados
por los usuarios
conectados a la red.
•Dedicados: solo realizan
tareas de red y no pueden
utilizarse como un puesto
normal de cliente.
•No dedicados: además
de realizar tareas de red,
se utilizan como puestos
normales.
Tarjetas de Red
Traducen la información que
circula por el cable/ondas de
la red, al lenguaje que
entiende el ordenador y
viceversa.
Cableado
Conectan cada una de
las tarjetas de red de
los ordenadores que
componen la red.
● Coaxial
● FIbra Óptica
● Par Trenzado
Dispositivos
Distribuidores
Dispositivos capaces de
concentrar, distribuir, incluso
guiar, las señales eléctricas
de las estaciones de trabajo
de la red.
HUB:recoge y distribuye
señales entre los ordenadores
de la red.
SWITCH:además de
concentrar señales, puede
seleccionar el envío de
paquetes y lleva estadísticas
de tráfico y errores en la red.
ROUTER:capaz de guiar una
transmisión por el camino mas
adecuado.Es el utilizado para
la conexión de un PC o una
red a Internet.

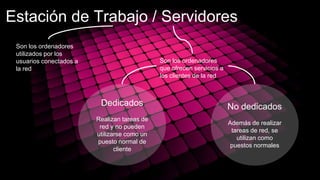

10. Estación de Trabajo / Servidores
Son los ordenadores
utilizados por los
usuarios conectados a
la red
Son los ordenadores
que ofrecen servicios a
los clientes de la red
Dedicados
Realizan tareas de
red y no pueden
utilizarse como un
puesto normal de
cliente
No dedicados
Además de realizar
tareas de red, se
utilizan como
puestos normales

11. Tarjetas de red
También conocidas como NIC, se instalan dentro del ordenador y hacen posible la conexión del PC
con la Red. Traducen la información que circula por el cable/ondas de la red, al lenguaje que
entiende el ordenador y viceversa
Cable Inalámbricos

12. C a b l e a d o
Constituyen los canales de comunicación de la red conectando cada una
de las tarjetas de red (NIC) a través de un concentrador (HUB)
TIPOS DE CABLE
Coaxial Fibra óptica Par trenzado

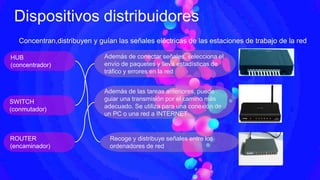

13. Dispositivos distribuidores
Concentran,distribuyen y guían las señales eléctricas de las estaciones de trabajo de la red
HUB
(concentrador)
SWITCH
(conmutador)
ROUTER
(encaminador)
Recoge y distribuye señales entre los
ordenadores de red
Además de conectar señales, selecciona el
envío de paquetes y lleva estadísticas de
tráfico y errores en la red
Además de las tareas anteriores, puede
guiar una transmisión por el camino más
adecuado. Se utiliza para una conexión de
un PC o una red a INTERNET

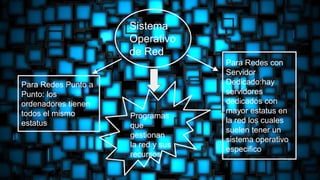

14. Sistema
Operativo
de Red
Para Redes Punto a
Punto: los
ordenadores tienen
todos el mismo
estatus
Para Redes con
Servidor
Dedicado:hay
servidores
dedicados con
mayor estatus en
la red los cuales
suelen tener un
sistema operativo
especifico
Programas
que
gestionan
la red y sus
recursos

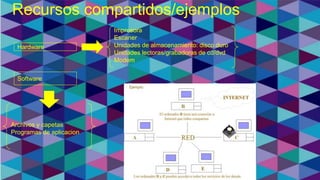

15. Recursos compartidos/ejemplos
Hardware
Software
Impresora
Escaner
Unidades de almacenamiento: disco duro
Unidades lectoras/grabadoras de cd/dvd
Modem
Archivos y capetas
Programas de aplicacion

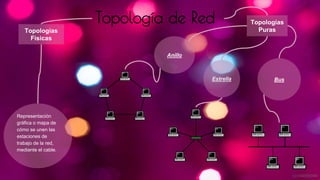

16. Topología de Red
Topologias
Fisicas
Representación
gráfica o mapa de
cómo se unen las
estaciones de
trabajo de la red,
mediante el cable.
Topologías
Puras
Estrella Bus
Anillo

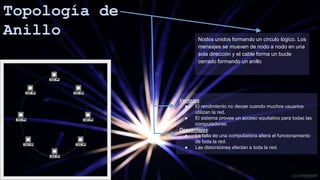

17. Nodos unidos formando un círculo lógico. Los
mensajes se mueven de nodo a nodo en una
sola dirección y el cable forma un bucle
cerrado formando un anillo
Ventajas:
● El rendimiento no decae cuando muchos usuarios
utilizan la red.
● El sistema provee un acceso equitativo para todas las
computadoras.
Desventajas:
● La falla de una computadora altera el funcionamiento
de toda la red.
● Las distorsiones afectan a toda la red.

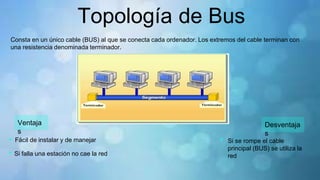

18. Topología de Bus
Consta en un único cable (BUS) al que se conecta cada ordenador. Los extremos del cable terminan con
una resistencia denominada terminador.
Ventaja
s
Desventaja
s
Fácil de instalar y de manejar
Si falla una estación no cae la red
Si se rompe el cable
principal (BUS) se utiliza la
red

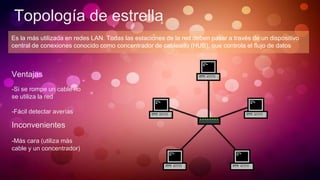

19. Topología de estrella
Es la más utilizada en redes LAN. Todas las estaciones de la red deben pasar a través de un dispositivo
central de conexiones conocido como concentrador de cableado (HUB), que controla el flujo de datos
Ventajas
-Si se rompe un cable no
se utiliza la red
-Fácil detectar averías
Inconvenientes
-Más cara (utiliza más
cable y un concentrador)

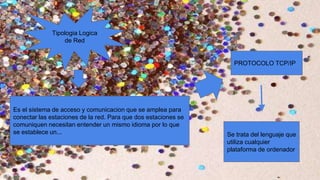

20. Tipologia Logica
de Red
Es el sistema de acceso y comunicacion que se amplea para
conectar las estaciones de la red. Para que dos estaciones se
comuniquen necesitan entender un mismo idioma por lo que
se establece un...
PROTOCOLO TCP/IP
Se trata del lenguaje que
utiliza cualquier
plataforma de ordenador

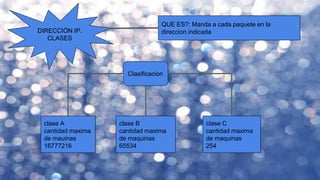

21. DIRECCIÓN IP.
CLASES
QUE ES?: Manda a cada paquete en la
direccion indicada
Clasificacion
clase A
cantidad maxima
de mauinas
16777216
clase B
cantidad maxima
de maquinas
65534
clase C
cantidad maxima
de maquinas
254

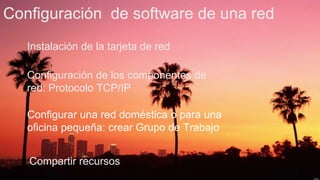

22. Configuración de software de una red
Instalación de la tarjeta de red
Configuración de los componentes de
red: Protocolo TCP/IP
Configurar una red doméstica o para una
oficina pequeña: crear Grupo de Trabajo
Compartir recursos

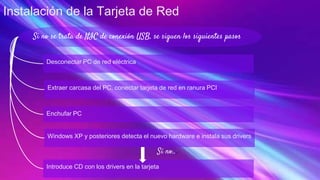

23. Instalación de la Tarjeta de Red
Si no se trata de NIC de conexión USB, se siguen los siguientes pasos
Desconectar PC de red eléctrica
Extraer carcasa del PC, conectar tarjeta de red en ranura PCI
Enchufar PC
Windows XP y posteriores detecta el nuevo hardware e instala sus drivers
Introduce CD con los drivers en la tarjeta
Sí no...
