1. LAS REDES DE
ORDENADORES
Hecho por:
Elena Feijóo
Violeta Fernández

2. DEFINICIÓN DE RED
• Es un sistema de comunicación que se
da entre distintos equipos para poder
realizar una comunicación eficiente,
rápida y precisa, para la transmisión
de datos de un ordenador a otro,
realizando entonces un Intercambio
de Información.

3. OBJETIVOS
• Compartir recursos, es decir hacer
que todos los programas, datos y
equipos estén disponibles para
cualquiera de la red que lo solicite,
sin importar la localización del
recurso y del usuario.
• Proporcionar una alta fiabilidad.
• Ahorro Económico.
• Proporcionar un poderoso medio de
comunicación entre las personas que
se encuentran muy alejadas entre sí.

4. PARTES:
• Terminal: El punto de partida de la
comunicación
• Nodo: Permite la conexión
• Medio de Transmisión: Definido
esencialmente por la conexión
que es llevada a cabo entre dichos
equipos.

5. TERMINAL
• Todo equipo que esté como
emisor o receptor en la
comunicación establecida,
no siendo precisamente un
ordenador, sino que también
puede ser una Impresora ,
un Monitor o un terminal
exclusivamente dedicado a
una función determinada,
como un Terminal de
Videoconferencia.

6. NODO
• Cuando esta Red se da entre dos o
más nodos lo suficientemente
distantes entre sí, se habla de una
Subred, que tiene la misión de servir
como nexo o puente entre ellos,
actuando como si fuera un Nodo
Intermedio, pero no por ello
afectando la comunicación,
alterándola o impidiendo que llegue
exactamente la misma información.

7. MEDIO DE
TRANSMISIÓN
• Esta conexión puede ser realizada en
forma directa, utilizando Cables de
todo tipo, o bien mediante Ondas
Electromagnéticas, presentes en las
tecnologías inalámbricas, que
requieren un adaptador específico
para esta comunicación, que puede
ser incluido en el equipo o conectado
al equipo.

8. TIPOS DE RED
• LAN (Red de Área Local): Se trata de redes
pequeñas (hogareñas o empresariales) en donde
cada equipo está conectado al resto
• MAN (Red de Área Metropolitana): En este tipo de
redes la extensión es mucho mayor, abarcando una
ciudad o una pequeña población determinada.
• WAN (Red de Área Extensa): Las redes se dan entre
países enteros o inclusive pueden alcanzar una
extensión continental.
• WLAN (Red de Área Local Inalámbrica):Es un
sistema de transmisión de información de forma
inalámbrica (por medio de satélites, microondas,
etc.) Nace a partir de la creación y desarrollo de los
dispositivos móviles y los equipos portátiles y son
una alternativa a la conexión de equipos a través de
cableado.

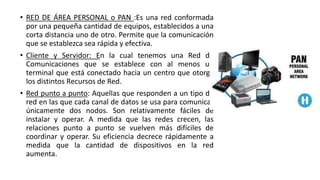

9. • RED DE ÁREA PERSONAL o PAN :Es una red conformada
por una pequeña cantidad de equipos, establecidos a una
corta distancia uno de otro. Permite que la comunicación
que se establezca sea rápida y efectiva.
• Cliente y Servidor: En la cual tenemos una Red de
Comunicaciones que se establece con al menos un
terminal que está conectado hacia un centro que otorga
los distintos Recursos de Red.
• Red punto a punto: Aquellas que responden a un tipo de
red en las que cada canal de datos se usa para comunicar
únicamente dos nodos. Son relativamente fáciles de
instalar y operar. A medida que las redes crecen, las
relaciones punto a punto se vuelven más difíciles de
coordinar y operar. Su eficiencia decrece rápidamente a
medida que la cantidad de dispositivos en la red
aumenta.

10. COMPONENTES DE UNA RED LOCAL
1. ESTACIONES DE TRABAJO (CLIENTES)
2. SERVIDOR
3. TARJETAS DE RED
4. CABLEADO
5. DISPOSITIVOS DISTRIBUIDORES
6. SISTEMA OPERATIVO DE RED
7. RECURSOS COMPARTIDOS

11. ESTACIONES DE TRABAJO (CLIENTES):
• Son los ordenadores utilizados por los clientes para ejecutar aplicaciones.
SERVIDOR:
• Un servidor es un ordenador o máquina informática que está al “servicio” de otras
máquinas, ordenadores o personas llamadas clientes y que le suministran a estos, todo
tipo de información. Tipos:
• De archivos: Son los encargados de almacenar distintas clases de archivos
para después enviárselas a otros clientes en la red.
• De correo: Son los que hacen todas las operaciones relacionadas con e-mails
para los clientes de la red: enviar, almacenar, recibir, etc..
• De impresión: Estos controlan una o varias impresoras y son los que se
encargan de poner en cola de impresión aquello que solicitan los clientes de
la red
• De base de datos: Son los que ofrecen servicios de bases de datos a
computadoras o programas.

12. • Web: Envía los archivos que carga por medio de la
red al navegador del usuario. Los archivos pueden ser
imágenes, escrituras, documentos HTML y cualquier
otro material web.
• De fax: Realizan todas las actividades necesarias para
que los faxes sean transmitidos, recibidos y
distribuidos.
• Del acceso remoto: Permiten la administración del
acceso a internet en una determinada red. Ofrece
servicios de seguridad y controla las líneas de
módem de los canales de comunicación de las redes
para que las peticiones sean conectadas con las
redes cuya posición es remota.
• Telnet: Admiten al usuario a entrar en una
computadora huésped y hacer cualquier tipo de
actividad como si estuviera trabajando directamente
en esa computadora.

13. TARJETAS DE RED
• También llamada placa de red o Network
Interface Card (NIC) es una clase
de tarjeta destinada a ser introducida en la placa
madre de una computadora o se conecta a uno
de sus puertos para posibilitar que la máquina
se sume a una red y pueda compartir sus
recursos (como los documentos, la conexión
a Internet o una impresora, por ejemplo).
• Pueden ser por cables o inalámbricas.

14. CABLEADO
• Son aquellos alambres que permiten
conectar a las computadoras entre sí o a
terminales de redes y es por medio de
estos que los bits se trasladan.
• Existen numerosos tipos de cables de red,
que se pueden agrupar en las siguientes
categorías:
• Cable coaxial,
• De par trenzado o
• De fibra óptica.

15. DISPOSITIVOS
DISTRIBUIDORES
• Distribuyen las señales eléctricas de las
estaciones de trabajo de red, son capaces de
concentrar, incluso girar las señales. Tipos:
• HUB: Recoge y distribuye señales entre los
ordenadores de la red.
• Switch: Su función es interconectar dos o más
segmentos de red pasando datos de un
segmento a otro de acuerdo con la dirección
MAC de destino de las tramas en la red.
• Router: Su función principal consiste en enviar o
encaminar paquetes de datos de una red a otra.

16. SISTEMA OPERATIVO DE RED
• Las funciones principales de un sistema
operativo de red son:
• Conectar los equipos, periféricos y demás
dispositivos de la red.
• Coordinar las funciones de estos elementos.
• Controlar el acceso a los datos y a los
elementos.
• Tipos:
• Para redes punto a punto: Donde los
ordenadores tienen el mismo estatus (Windows
98, XP o Vista).
• para redes con servidor dedicado: Donde hay
servidores dedicados con mayor estatus en la
red (Windows NT SERVER, W-98, W-XP o W-
Vista).

17. RECURSOS COMPARTIDOS
• Es cuando hacemos que una carpeta sea
accesible desde la red para múltiples de
usuarios simultáneamente.
• Pueden compartirse todo tipo de recursos:
• Carpetas
• Imágenes
• Documentos
• Periféricos - Impresoras - Modem - Tarjeta
RDS - Scaner
• Acceso a Internet
• Programas
• Base de datos

18. TOPOLOGÍAS DE LA RED:
• La configuración física, es decir, la configuración
espacial de la red, se denomina topología física.
Los diferentes tipos de topología son:
1. Topología de bus: es la manera más simple en la
que se puede organizar una red. En la topología
de bus, todos los equipos están conectados a la
misma línea de transmisión mediante un cable,
generalmente coaxial. La palabra "bus" hace
referencia a la línea física que une todos los
equipos de la red. La ventaja de esta topología es
su facilidad de implementación y
funcionamiento. Sin embargo, esta topología es
altamente vulnerable, ya que si una de las
conexiones es defectuosa, esto afecta a toda la
red.

19. 2. Topología de estrella: En la topología de estrella, los
equipos de la red están conectados a un hardware
denominado concentrador. Es una caja que contiene un
cierto número de sockets a los cuales se pueden conectar
los cables de los equipos. Su función es garantizar la
comunicación entre esos sockets. A diferencia de las redes
construidas con la topología de bus, las redes que usan la
topología de estrella son mucho menos vulnerables, ya
que se puede eliminar una de las conexiones fácilmente
desconectándola del concentrador sin paralizar el resto de
la red. El punto crítico en esta red es el concentrador, ya
que la ausencia del mismo imposibilita la comunicación
entre los equipos de la red. Sin embargo, una red con
topología de estrella es más cara que una red con
topología de bus, dado que se necesita hardware adicional
(el concentrador).

20. 3. Topología en anillo: En una red con topología en anillo, los equipos se comunican por
turnos y se crea un bucle de equipos en el que cada uno "tiene su turno para hablar"
después del otro. En realidad, las redes con topología en anillo no están conectadas en
bucles. Están conectadas a un distribuidor (denominado MAU, Unidad de acceso
multiestación) que administra la comunicación entre los equipos conectados a él, lo
que le da tiempo a cada uno para "hablar".

21. • El Protocolo de Control de Transmisión (TCP) permite a dos anfitriones
establecer una conexión e intercambiar datos. El TCP garantiza la entrega de
datos, es decir, que los datos no se pierdan durante la transmisión y también
garantiza que los paquetes sean entregados en el mismo orden en el cual fueron
enviados.
• El Protocolo de Internet (IP) utiliza direcciones que son series de cuatro números
ocetetos (byte) con un formato de punto decimal, por ejemplo: 69.5.163.59

22. DIRECCIÓN IP:
Los equipos comunican a través de Internet
mediante el protocolo IP (Protocolo de Internet).
Este protocolo utiliza direcciones numéricas
denominadas direcciones IP compuestas por cuatro
números enteros (4 bytes) entre 0 y 255, y escritos
en el formato xxx.xxx.xxx.xxx.
Los equipos de una red utilizan estas direcciones
para comunicarse, de manera que cada equipo de la
red tiene una dirección IP exclusiva.

23. MÁSCARA DE RED:
Una máscara de red se presenta bajo la forma de 4 bytes separados por puntos
(como una dirección IP), y está compuesta (en su notación binaria) por ceros en
lugar de los bits de la dirección IP que se desea cancelar (y por unos en lugar de
aquellos que se quiera conservar).

24. CLASES DE DIRECCIÓN IP
Clase A
• En una dirección IP de clase A, el primer byte representa la red.
• El bit más importante (el primer bit a la izquierda) está en cero, lo que significa
que hay 2 7(00000000 a 01111111) posibilidades de red, que son 128
posibilidades. Sin embargo, la red 0 (bits con valores 00000000) no existe y el
número 127 está reservado para indicar su equipo.
• Las redes disponibles de clase A son, por lo tanto, redes que van
desde 1.0.0.0 a 126.0.0.0 (los últimos bytes son ceros que indican que se trata
seguramente de una red y no de equipos).
• Los tres bytes de la izquierda representan los equipos de la red. Por lo tanto, la
red puede contener una cantidad de equipos igual a:
224-2 = 16.777.214 equipos.

25. Clase B
• En una dirección IP de clase B, los primeros dos bytes representan la red.
• Los primeros dos bits son 1 y 0; esto significa que existen 214 (10 000000
00000000 a 10 111111 11111111) posibilidades de red, es decir, 16.384 redes
posibles. Las redes disponibles de la clase B son, por lo tanto, redes que van
de 128.0.0.0 a 191.255.0.0.
• Los dos bytes de la izquierda representan los equipos de la red. La red puede
entonces contener una cantidad de equipos equivalente a: Por lo tanto, la red
puede contener una cantidad de equipos igual a:
216-21 = 65.534 equipos.

26. Clase C
• En una dirección IP de clase C, los primeros tres bytes representan la red. Los
primeros tres bits son 1,1 y 0; esto significa que hay 221 posibilidades de red, es
decir, 2.097.152. Las redes disponibles de la clases C son, por lo tanto, redes que
van desde 192.0.0.0 a 223.255.255.0.
• El byte de la derecha representa los equipos de la red, por lo que la red puede
contener:
28-21 = 254 equipos.

27. CONFIGURACIÓN DE SOFTWARE DE UNA RED:
• Instalación de la tarjeta de red.
• En el panel de control (sistema), haga doble clic en el icono del equipo
a fin de poder visualizar los recursos disponibles, ya que necesitará una IRQ y un
intervalo E/S.
Por lo general, las IRQ 10 ó 12 y la dirección 0240h están libres...
A continuación, haga doble clic en el icono del panel de control y haga
clic en Agregar/Tarjeta. Por lo general, los drivers predeterminados para Windows
95 y Windows 98 funcionan perfectamente (mejor en Windows 98). Se pueden
encontrar con el nombre de Tarjeta Novell/Compatible NE2000. Sin embargo, si
los drivers específicos para Windows 95 ó 98 están en el disquete que se incluye
con la tarjeta de red, deberá utilizarlos.

28. • En caso de que el sistema lo solicite, especifique las IRQ y los puertos E/S
(entrada/salida) que ha elegido anteriormente.
• Deberá reiniciar Windows, y luego cambiar nuevamente los parámetros ya que es
probable que el sistema no los haya admitido... por último, reinicie el equipo.
• Una vez que haya reiniciado Windows, deberá verificar el panel de control. Si la
tarjeta aparece con un signo de exclamación amarillo, significa que alguna falla se
ha producido. Deberá entonces cambiar la IRQ.

29. • Configurar los componentes de red: Protocolo TCP/IP:
• Para instalar el protocolo TCP/IP, debe ir a Panel de
Control/Red/Agregar/Protocolo, luego seleccionar TCP/IP que se encuentra en la
sección del fabricante Microsoft. Es probable que el sistema le solicite los CD de
Windows.
Ahora debe especificar una dirección IP única para cada
equipo de la LAN. Para esto, debe ir a Panel de
Control/Red y hacer doble clic en TCP/IP.
En la ficha Dirección IP, seleccione Especificar una
dirección IP; a continuación, especifique una dirección IP
para cada equipo utilizando las direcciones IP reservadas
más arriba (por ejemplo, 192.168.0.1, 192.168.0.2..)
Luego escriba 255.255.255.0 como máscara de subred
para todos los PC dentro de la LAN.

30. En cada equipo de la red debe crear un archivo de texto denominado lmhosts (sin
extensión) en la carpeta c:windows, que incluya la dirección IP y el nombre del
equipo asociado a ésta en cada línea, por ejemplo:

31. • Esto permite asociar las direcciones IP a los nombres y así facilitar la referencia...
• Configurar una red doméstica o para pequeña oficina: crear Grupo de Trabajo.
• Bien, lo primero es configurar la conexión, para ello hay que ir a “mis sitios de
red“, en el escritorio (si no lo tienes también puedes acceder a través del panel
de control) y después le das a ver conexiones de red (en la izquierda), si no lo ves
también puedes acceder dándole con el botón derecho en el icono de “mis sitios
de red” y Propiedades.
• Ahora hay que ir a Archivo, Nueva conexión. Elegimos la opción
“Configurar una red doméstica o de oficina pequeña” y
apretamos en siguiente y después a finalizar, ahora nos saldrá
otro asistente, avanzamos (botón siguiente) hasta que nos haga
seleccionar un método de conexión, aquí tendréis que
seleccionar el que más os convenga, pero aquí va una ayuda:

32. COMPARTIR INFORMACIÓN Y RECURSOS
Una vez que la red y el grupo de trabajo están configurados, podemos
compartir recursos e intercambiar información.
• Carpeta Documentos Compartidos: al
configurar la red se crea automáticamente
esta carpeta donde colocamos las
carpetas o archivos que queremos
compartir con el resto de usuarios de la
red.
• Compartir y Seguridad: esta opción del
menú contextual de carpetas, archivos y
unidades de disco permite Compartir o
Privatizar el recurso.

33. COMPARTIR Y UTILIZAR UNA
IMPRESORA EN LA RED
• Compartir una impresora: supone permitir al resto de la red que utilice
la impresora que tenemos instalada en nuestro equipo. Para esto:
Inicio/configuración/impresoras y faxes/(botón derecho sobre impresora)
compartir… y escribir el nombre que la impresora tendrá en la red.
• Utilizar una impresora compartida: supone instalar y utilizar una
impresora instalada y compartida por otro usuario de la red. Para esto:
Inicio/configuración/impresoras y faxes/agregar una impresora… y seguir
el sencillo asistente que detecta e instala las impresoras compartidas por
los equipos de la red y transmite el driver correspondiente.
Para utilizar esa impresora, el equipo donde está instalada debe estar
funcionando.
