Este documento describe los diferentes tipos de redes, dispositivos de red, configuración de redes y objetivos de una red. Explica redes según su tamaño como PAN, LAN, MAN y WAN. Describe tarjetas de red, cables, conmutadores, enrutadores, concentradores y servidores. Detalla la configuración de redes incluyendo protocolos TCP/IP, puertas de enlace, máscaras de subred, DNS y DHCP. También cubre redes inalámbricas y la interconexión entre dispositivos móviles

1. REDES Autor : Sergio Fernández.

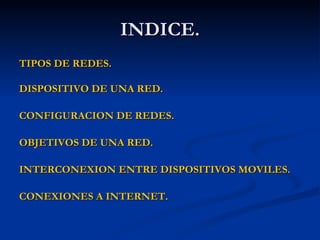

2. INDICE. TIPOS DE REDES. DISPOSITIVO DE UNA RED. CONFIGURACION DE REDES. OBJETIVOS DE UNA RED. INTERCONEXION ENTRE DISPOSITIVOS MOVILES. CONEXIONES A INTERNET.

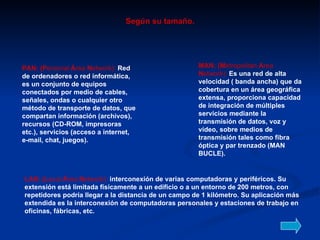

3. Según su tamaño. PAN: (P ersonal Á rea N etwork): Red de ordenadores o red informática, es un conjunto de equipos conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, que compartan información (archivos), recursos (CD-ROM, impresoras etc.), servicios (acceso a internet, e-mail, chat, juegos). LAN: (L ocal Á rea N etwork): interconexión de varias computadoras y periféricos. Su extensión está limitada físicamente a un edificio o a un entorno de 200 metros, con repetidores podría llegar a la distancia de un campo de 1 kilómetro. Su aplicación más extendida es la interconexión de computadoras personales y estaciones de trabajo en oficinas, fábricas, etc. MAN: (M etropolitan A rea N etwork): Es una red de alta velocidad ( banda ancha) que da cobertura en un área geográfica extensa, proporciona capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado (MAN BUCLE).

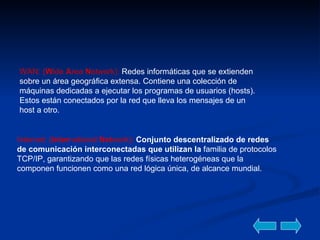

4. WAN: ( W ide A rea N etwork): Redes informáticas que se extienden sobre un área geográfica extensa. Contiene una colección de máquinas dedicadas a ejecutar los programas de usuarios (hosts). Estos están conectados por la red que lleva los mensajes de un host a otro. Internet : ( Inter national Net work): Conjunto descentralizado de redes de comunicación interconectadas que utilizan la familia de protocolos TCP/IP, garantizando que las redes físicas heterogéneas que la componen funcionen como una red lógica única, de alcance mundial.

5. Según la topología. Red en bus: Red cuya topología se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. Red en estrella: Es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de éste. Los dispositivos no están directamente conectados entre sí, además de que no se permite tanto tráfico de información.

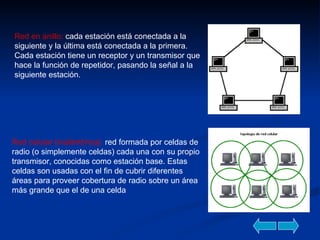

6. Red en anillo: cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación. Red celular (inalámbrica): red formada por celdas de radio (o simplemente celdas) cada una con su propio transmisor, conocidas como estación base. Estas celdas son usadas con el fin de cubrir diferentes áreas para proveer cobertura de radio sobre un área más grande que el de una celda

7. Según la morfología. IRDA: Infrared Data Association (IrDA) define un estándar físico en la forma de transmisión y recepción de datos por rayos infrarrojo . WIFI : referimos a una de las tecnologías de comunicación inalámbrica mediante ondas más utilizada hoy en día. WIFI, también llamada WLAN (wireless lan, red inalámbrica) BLUETOOH: especificación industrial para Redes Inalámbricas de Área Personal (WPANs) que posibilita la transmisión de voz y datos entre diferentes dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2,4 GHz. INDICE.

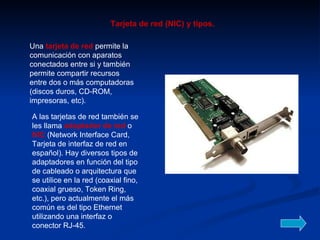

8. Una tarjeta de red permite la comunicación con aparatos conectados entre si y también permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc). A las tarjetas de red también se les llama adaptador de red o NIC (Network Interface Card, Tarjeta de interfaz de red en español). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45. Tarjeta de red (NIC) y tipos.

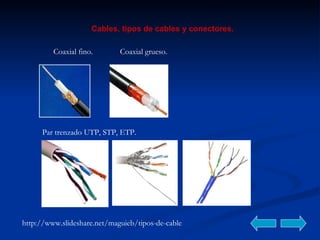

9. Cables, tipos de cables y conectores. http://www.slideshare.net/maguieb/tipos-de-cable Coaxial fino. Coaxial grueso. Par trenzado UTP, STP, ETP.

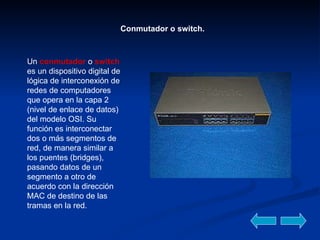

10. Conmutador o switch. Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.

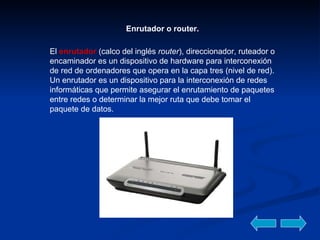

11. Enrutador o router. El enrutador (calco del inglés router ), direccionador, ruteador o encaminador es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red). Un enrutador es un dispositivo para la interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la mejor ruta que debe tomar el paquete de datos.

12. Concentrador o Hub. Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.

13. Servidor de impresión. Un Servidor de Impresión ( Print Server ) es un concentrador, o ramonC: más bien un servidor, que conecta una impresora a red, para que cualquier PC pueda acceder a ella e imprimir trabajos, sin depender de otro PC para poder utilizarla, como es el caso de las impresoras compartidas. INDICE.

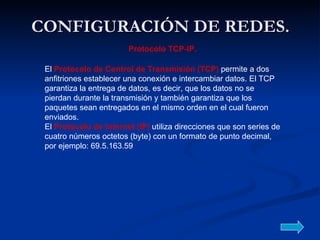

14. CONFIGURACIÓN DE REDES. El Protocolo de Control de Transmisión (TCP) permite a dos anfitriones establecer una conexión e intercambiar datos. El TCP garantiza la entrega de datos, es decir, que los datos no se pierdan durante la transmisión y también garantiza que los paquetes sean entregados en el mismo orden en el cual fueron enviados. El Protocolo de Internet (IP) utiliza direcciones que son series de cuatro números octetos (byte) con un formato de punto decimal, por ejemplo: 69.5.163.59 Protocolo TCP-IP.

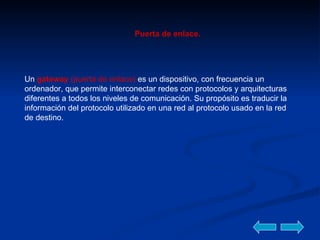

15. Puerta de enlace. Un gateway (puerta de enlace) es un dispositivo, con frecuencia un ordenador, que permite interconectar redes con protocolos y arquitecturas diferentes a todos los niveles de comunicación. Su propósito es traducir la información del protocolo utilizado en una red al protocolo usado en la red de destino.

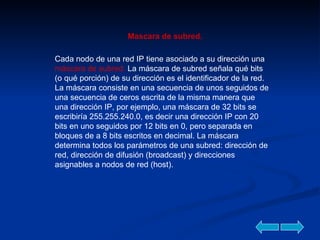

16. Mascara de subred. Cada nodo de una red IP tiene asociado a su dirección una máscara de subred. La máscara de subred señala qué bits (o qué porción) de su dirección es el identificador de la red. La máscara consiste en una secuencia de unos seguidos de una secuencia de ceros escrita de la misma manera que una dirección IP, por ejemplo, una máscara de 32 bits se escribiría 255.255.240.0, es decir una dirección IP con 20 bits en uno seguidos por 12 bits en 0, pero separada en bloques de a 8 bits escritos en decimal. La máscara determina todos los parámetros de una subred: dirección de red, dirección de difusión (broadcast) y direcciones asignables a nodos de red (host).

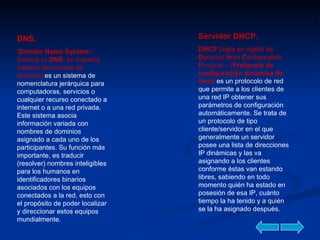

17. DNS. 'Domain Name System / Service (o DNS , en español: sistema de nombre de dominio) es un sistema de nomenclatura jerárquica para computadoras, servicios o cualquier recurso conectado a internet o a una red privada. Este sistema asocia información variada con nombres de dominios asignado a cada uno de los participantes. Su función más importante, es traducir (resolver) nombres inteligibles para los humanos en identificadores binarios asociados con los equipos conectados a la red, esto con el propósito de poder localizar y direccionar estos equipos mundialmente. Servidor DHCP. DHCP (sigla en inglés de D ynamic H ost C onfiguration P rotocol – ( Protocolo de configuración dinámica de host ) es un protocolo de red que permite a los clientes de una red IP obtener sus parámetros de configuración automáticamente. Se trata de un protocolo de tipo cliente/servidor en el que generalmente un servidor posee una lista de direcciones IP dinámicas y las va asignando a los clientes conforme éstas van estando libres, sabiendo en todo momento quién ha estado en posesión de esa IP, cuánto tiempo la ha tenido y a quién se la ha asignado después.

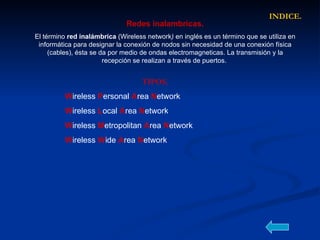

18. Redes inalambricas. El término red inalámbrica (Wireless network ) en inglés es un término que se utiliza en informática para designar la conexión de nodos sin necesidad de una conexión física (cables), ésta se da por medio de ondas electromagneticas. La transmisión y la recepción se realizan a través de puertos. TIPOS. W ireless P ersonal A rea N etwork W ireless L ocal A rea N etwork W ireless M etropolitan A rea N etwork W ireless W ide A rea N etwork INDICE.

19. OBJETIVOS DE UNA RED. Compartir archivos. Compartir es la figura central en el desarrollo del software libre y el de código abierto, con implicaciones económicas clara. Ello contribuye a la necesidad de revisar las definiciones de liencia, patente, propiedad intelectual y copyright, así como nuevas aproximaciones como la licencia Creative Commons y la GPL. Un ejemplo es Mi sitios de red. Compartir impresoras o lectores de DVD. Con la posibilidad de compartir la impresora o lector de DVD, puede utilizar una única impresora o lector de DVD para todos los equipos que componen la red. Agregue la impresora o el lector de DVD al equipo que está conectado. Una vez que ha ejecutado el asistente de configuración de red, el equipo que tenga Windows XP configurará y reconocerá cualquier impresora o lector de DVD y empezará a utilizarla. De este modo la impresora o lector de DVD aparecerá en la lista de impresoras o de lectores de DVD disponibles en todos los equipos en los que haya Windows XP y que formen parte de la red. INDICE.

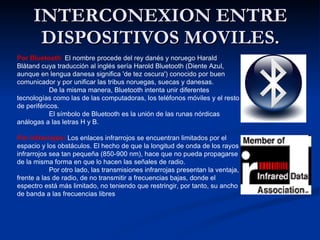

20. INTERCONEXION ENTRE DISPOSITIVOS MOVILES. Por Bluetooth : El nombre procede del rey danés y noruego Harald Blåtand cuya traducción al inglés sería Harold Bluetooth (Diente Azul, aunque en lengua danesa significa 'de tez oscura') conocido por buen comunicador y por unificar las tribus noruegas, suecas y danesas. De la misma manera, Bluetooth intenta unir diferentes tecnologías como las de las computadoras, los teléfonos móviles y el resto de periféricos. El símbolo de Bluetooth es la unión de las runas nórdicas análogas a las letras H y B. Por infrarrojos: Los enlaces infrarrojos se encuentran limitados por el espacio y los obstáculos. El hecho de que la longitud de onda de los rayos infrarrojos sea tan pequeña (850-900 nm), hace que no pueda propagarse de la misma forma en que lo hacen las señales de radio. Por otro lado, las transmisiones infrarrojas presentan la ventaja, frente a las de radio, de no transmitir a frecuencias bajas, donde el espectro está más limitado, no teniendo que restringir, por tanto, su ancho de banda a las frecuencias libres

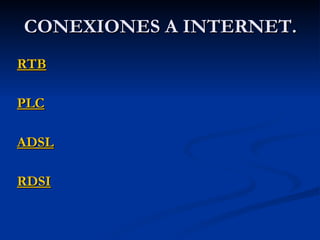

21. CONEXIONES A INTERNET. RTB PLC ADSL RDSI

22. RTB Se define la Red Telefónica Básica (RTB) como los conjuntos de elementos constituido por todos los medios de transmisión y conmutación necesarios que permite enlazar a voluntad dos equipos terminales mediante un circuito físico que se establece específicamente para la comunicación y que desaparece una vez que se ha completado la misma. Se trata por tanto, de una red de telecomunicaciones conmutada

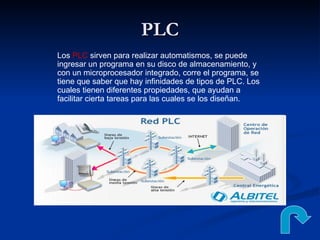

23. PLC Los PLC sirven para realizar automatismos, se puede ingresar un programa en su disco de almacenamiento, y con un microprocesador integrado, corre el programa, se tiene que saber que hay infinidades de tipos de PLC. Los cuales tienen diferentes propiedades, que ayudan a facilitar cierta tareas para las cuales se los diseñan.

24. ADSL ADSL son las siglas de A symmetric D igital S ubscriber L ine ("Línea de Suscripción Digital Asimétrica"). ADSL es un tipo de línea DSL. Consiste en una transmisión de datos digitales (la transmisión es analógica) apoyada en el par simétrico de cobre que lleva la línea telefónica convencional o línea de abonado, siempre y cuando el alcance no supere los 5,5 km. medidos desde la Central Telefónica, o no haya otros servicios por el mismo cable que puedan interferir.

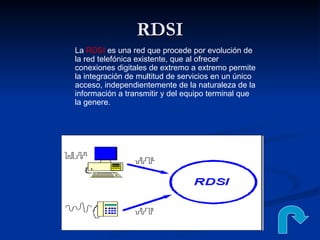

25. RDSI La RDSI es una red que procede por evolución de la red telefónica existente, que al ofrecer conexiones digitales de extremo a extremo permite la integración de multitud de servicios en un único acceso, independientemente de la naturaleza de la información a transmitir y del equipo terminal que la genere.
