Este documento introduce los conceptos básicos de las redes. Explica que una red está compuesta por servidores, estaciones de trabajo y componentes de conectividad como tarjetas de interfaz, cableado, concentradores y switches. También describe diferentes tipos de direccionamiento IP, como las direcciones públicas, privadas e IPv4 e IPv6. Por último, define las principales topologías de redes como LAN, MAN, WAN e Intranet y Extranet.

1. INTRODUCCIÓN A
REDES

2. ELEMENTOS DE UNA RED:
SERVIDOR: es el elemento principal de
procesamiento, contiene el sistema operativo
de red y se encarga de administrar todos los
procesos dentro de ella.
ESTACIONES DE TRABAJO: en ocasiones
llamadas nodos, pueden ser computadoras
personales o cualquier terminal conectada a la
red. Se trabaja con sus propios programas o
aprovecha las aplicaciones existentes en el
servidor.

3. • SISTEMA OPERATIVO DE RED: es el programa que permite el control de la red y reside en
el servidor.
• PROTOCOLOS DE COMUNICACIÓN: son un conjunto de normas que regulan la
transmisión y recepción de datos dentro de una red.

4. TARJETA DE INTERFAZ DE RED: proporciona la conectividad de la terminal o usuario
de la red física, ya que maneja los protocolos de comunicación de cada
topología específica.
CABLEADO: es el cable que se va a ocupar en la red que es físico se llama
utp.

5. HUB O CONCENTRADOR: es
un equipo de redes que
permite conectar entre si otros
equipos o dispositivos
retransmitiendo los paquetes
de datos desde cualquiera de
ellos hacia todos. Han dejado
de utilizarse por la gran
cantidad de colisiones y trafico
de red que producen.
PUENTE O BRIDGE:
conecta 2 segmentos
de red como una sola
red usando el mismo
protocolo de
establecimiento de red.

6. • SWITCHS O CONMUTADOR: su función es interconectar 2 o mas segmentos de red, de
manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo
con la dirección Mac de distinto de las tramas en la red.
• REPETIDOR: es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la
retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias
mas largas.

7. RUTEADOR: es un dispositivo de
propósito general diseñada para
segmentar la red, con la idea de
limitar trafico de brodcast y
proporcionar seguridad, control
y redundancia entre dominios
individuales de brodcast,
también puede dar servicio de
firewall y un acceso económico a
una WAN.
MODEM: es un dispositivo que sirve
para modular y desmodular una
señal llamada portadora mediante
otra señal de entrada llamada
moduladora. La señal moduladora
constituye la información que se
prepara para una transmisión (un
modem prepara la información para
ser transmitida, pero no realiza la
transmisión).

8. PROTOCOLOS:
Conjunto de normas standard que
especifican el método para enviar y recibir
datos entre varios ordenadores. Es una
convención que controla o permite la
conexión, comunicación, y transferencia de
datos entre dos puntos finales, permiten el
flujo de información entre equipos que
manejan lenguajes distintos, por ejemplo,
dos computadores conectados en la misma
red pero con protocolos diferentes no
podrían comunicarse jamás, para ello, es
necesario que ambas "hablen" el mismo
idioma.

9. PROTOCOLO IPV4
El protocolo IPv4 es uno de los protocolos
fundamentales de Internet, ya que es el que
identifica los diferentes dispositivos conectados a
la red. Una dirección IPv4 tiene 32 bits, por lo que
tenemos casi 4.300 millones de direcciones únicas,
aunque muchas de ellas están reservadas para
tareas específicas, como por ejemplo los rangos
de direccionamiento IP privado (LAN) que no son
enrutables a través de Internet. Una dirección IPv4
se representa normalmente en formato decimal
separado por puntos, los 32 bits están
subdivididos en octetos de 8 bits cada uno.

10. CLASE A
Esta clase es para las redes muy
grandes, tales como las de una
gran compañía internacional. Del IP
con un primer octeto a partir de 1
al 126 son parte de esta clase. Los
otros tres octetos son usados para
identificar cada anfitrión. En redes
de la clase A, el valor del bit *(el
primer número binario) en el
primer octeto es siempre 0.

11. CLASE B
La clase B se utiliza para las redes de
tamaño mediano. Un buen ejemplo
es un campus grande de la
universidad. Las direcciones del IP
con un primer octeto a partir del 128
al 191 son parte de esta clase. Las
redes de la clase B totalizan un
cuarto de las direcciones disponibles
totales del IP y tienen un primer bit
con valor de 1 y un segundo bit con
valor de 0 en el primer octeto.

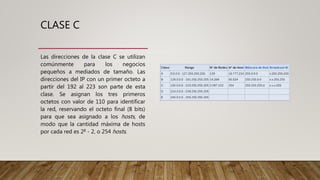

12. CLASE C
Las direcciones de la clase C se utilizan
comúnmente para los negocios
pequeños a mediados de tamaño. Las
direcciones del IP con un primer octeto a
partir del 192 al 223 son parte de esta
clase. Se asignan los tres primeros
octetos con valor de 110 para identificar
la red, reservando el octeto final (8 bits)
para que sea asignado a los hosts, de
modo que la cantidad máxima de hosts
por cada red es 28 - 2, o 254 hosts.

13. PROTOCOLO IPV6
El Protocolo de Internet versión 6, es una versión
del INTERNET PROTOCOL, diseñada para
reemplazar a la IPv4. Diseñado por STEVE
DEERING de XEROX PARC y CRAIG MUDGE, IPv6
sujeto a todas las normativas que fuera
configurado (está destinado a sustituir a IPV4,
cuyo límite en el número de direcciones de red
admisibles está empezando a restringir el
crecimiento de Internet y su uso). En cambio, IPv6
admite
340.282.366.920.938.463.463.374.607.431.768.211.4
56 (2128 o 340 SEXTILLONES de direcciones) cerca
de 6,7 × 1017 (670 mil BILLONES) de direcciones
por cada MILIMETRO cuadrado de la superficie de
la TIERRA.

14. IP PUBLICA
Una dirección IP publica es un
número que identifica de manera
lógica y jerárquica a una interfaz de
un dispositivo (habitualmente un
ordenador) dentro de una red, en
este caso el numero identifica tu
punto de enlace con internet.

15. IP PRIVADA
Las IPs privadas sirven para proveer
conectividad entre equipos internos
sin que se pueda acceder
directamente a Internet. Los routers
descartan los paquetes con
direccionamiento privado desde
la interfaz outside (salvo problema
de seguridad) por lo que como
mucho podríamos lanzar paquetes
pero nunca podrían contestar ya que
no se podría saber como “volver“.

16. INTERNET
Internet es una red de computadoras que se
encuentran interconectadas a nivel mundial para
compartir información. Se trata de una red de equipos
de cálculo que se relacionan entre sí a través de la
utilización de un lenguaje universal. El
concepto Internet tiene sus raíces en el idioma inglés y
se encuentra conformado por el vocablo inter (que
significa entre) y net (proveniente de network que
quiere decir red electrónica). Para acceder a los
billones de sitios web disponibles en la gran red de
redes, que conocemos como la Internet, se utilizan los
navegadores web (software), siendo algunos de los
más utilizados Google Chrome, Internet Explorer,
Mozilla Firefox, y Safari, todos desarrollados por
distintas compañías tecnológicas.

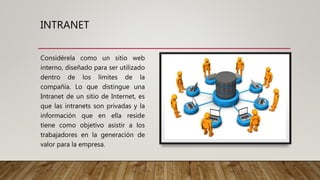

17. INTRANET
Considérela como un sitio web
interno, diseñado para ser utilizado
dentro de los límites de la
compañía. Lo que distingue una
Intranet de un sitio de Internet, es
que las intranets son privadas y la
información que en ella reside
tiene como objetivo asistir a los
trabajadores en la generación de
valor para la empresa.

18. EXTRANET
Una extranet es una extensión del sistema de
información de la empresa para los socios que
están afuera de la red. El acceso a la extranet debe
ser protegido en la medida en que ofrece acceso
al sistema de información a personas situadas
fuera de la empresa. Esto podría hacerse a través
de una autenticación simple (mediante nombre de
usuario y contraseña). Por lo tanto, una extranet se
trata de un sistema complementario que ofrece un
acceso privilegiado a determinados recursos
informáticos de la empresa a través de una
interfaz web.

19. LAN
Se conoce como red LAN (Red de Área
Local) a una RED INFORMATICA cuyo
alcance se limita a un espacio físico
reducido, como una casa, un
departamento o a lo sumo un edificio. A
través de una red LAN pueden
compartirse recursos entre varias
computadoras y aparatos
informáticos tales como información
almacenada en el servidor e incluso
puntos de acceso a la Internet, a pesar de
hallarse en habitaciones o incluso pisos
distintos.

20. MAN
Una Red de área metropolitana (MAN)
conecta diversas LAN cercanas
geográficamente (en un área de
alrededor de cincuenta kilómetros) entre
sí a alta velocidad. Por lo tanto, una MAN
permite que dos NODOS remotos se
comuniquen como si fueran parte de la
misma RED DE AREA LOCAL. Está
compuesta
por CONMUTADORES o ROUTER conecta
dos entre sí con conexiones de alta
velocidad (generalmente cables de FIBRA
OPTICA).

21. WAN
Las siglas WAN, (Red de Área Amplia), es el
tipo de red informática que permite
establecer comunicaciones entre áreas
grandes entre unos 100-1000 Km,
ofreciendo el servicio desde a particulares y
redes locales (LAN), a un país entero e
incluso, a continentes, siendo de vital
importancia para las comunicaciones
actuales. Las redes WAN cuentan con una
estructura basada en poderosos nodos de
conmutación, que tienen como objetivo
principal, realizar la interconexión de todos
los elementos que conforman la red.

22. TOPOLOGIAS DE REDES:
La topología de red se define como el mapa
físico o lógico de una RED para intercambiar
datos. En otras palabras, es la forma en que
está diseñada la red, sea en el plano físico o
lógico. El concepto de red puede definirse
como «conjunto de nodos interconectados».
Un nodo es el punto en el que una curva se
intercepta a sí misma. Lo que un nodo es
concretamente depende del tipo de red en
cuestión. La topología de red la determina
únicamente la configuración de las
conexiones entre nodos.

23. ANDREA VALDEZ
VILLARREAL
CBTIS 122 4°E
