1. Redes de Datos
Informatica I
Ing. Daniel Fortin
Ing. German Casado
Clase 1

3. LA COMUNICACIÓN EN UN
MUNDO CENTRADO EN LA RED

4. Ejemplos de las herramientas de
comunicación mas populares

5. La forma que trabajamos y
aprendemos

6. Jugamos…

8. Protocolo
Establecimiento de reglas - Protocolos
Antes de comenzar a comunicarnos, establecemos reglas o acuerdos que
rigen la conversación.
Estas reglas o protocolos deben respetarse para que el mensaje se envíe y
comprenda correctamente. Algunos de los protocolos que rigen con éxito
las comunicaciones humanas son:
• emisor y receptor identificados,
• método de comunicación consensuado (cara a cara, teléfono, carta,
fotografía),
• idioma y gramática comunes,
• velocidad y puntualidad en la entrega, y
• requisitos de confirmación o acuse de recibo.
Las reglas de comunicación pueden variar según el contexto. Si un mensaje
transmite un hecho o concepto importante, se necesita una confirmación de
que el mensaje se recibió y comprendió correctamente. Los mensajes
menos importantes pueden no requerir acuse de recibo por parte del
receptor.

9. Elementos de una red

10. Dispositivos

11. Protocolos-Servicios

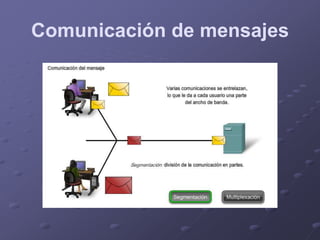

13. Comunicación de mensajes

14. Comunicación de mensajes

15. Comunicación de mensajes

17. Componentes de la red-
Dispositivos

18. Componentes de la red-Medios

19. Componentes de la red-

20. Medios de red
Los criterios para elegir un medio de red
son:
la distancia en la cual el medio puede
transportar exitosamente una señal,
el ambiente en el cual se instalará el
medio,
la cantidad de datos y la velocidad a la
que se deben transmitir, y
el costo del medio y de la instalación.

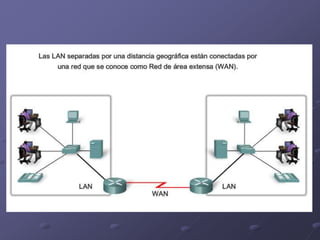

23. LAN (RED DE ÁREA LOCAL),
WAN (RED DE ÁREA AMPLIA) E
INTERNETWORKS
Las infraestructuras de red pueden variar en
gran medida en términos de:
el tamaño del área cubierta,
la cantidad de usuarios conectados, y
la cantidad y tipos de servicios
disponibles.

27. Protocolos de red
Las suite de protocolos de networking describen
procesos como los siguientes:
el formato o estructura del mensaje,
el método por el cual los dispositivos de
networking comparten información sobre rutas
con otras redes,
cómo y cuando se pasan los mensajes de error
y del sistema entre dispositivos, o
el inicio y terminación de las sesiones de
transferencia de datos.

28. Formato

29. Proceso

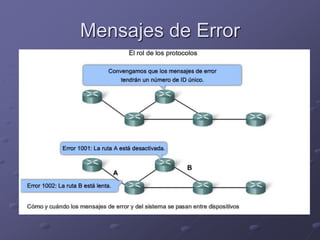

30. Mensajes de Error

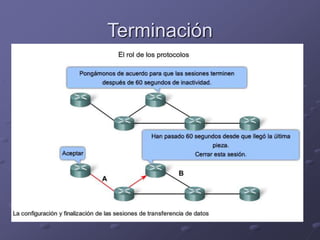

31. Terminación

32. Interacción de los protocolos

34. USOS DE LOS MODELOS EN
CAPAS
Existen beneficios al utilizar un modelo en capas para describir los
protocolos de red y el funcionamiento. Uso de un modelo en capas:
•• Asiste en el diseño del protocolo, por que los protocolos que operan
en una capa específica poseen información definida que van a poner en
práctica y una interfaz definida según las capas por encima y por
debajo.
•• Fomenta la competencia, ya que los productos de distintos
proveedores pueden trabajar en conjunto.
•• Evita que los cambios en la tecnología o en las capacidades de una
capa afecten otras capas superiores e inferiores.
•• Proporciona un lenguaje común para describir las funciones y
capacidades de red.

35. Modelo
OSI

38. Datagrama

40. Capa física: objetivo
La capa física de OSI proporciona los medios de transporte
para los bits que conforman la trama de la capa de Enlacede
datos a través de los medios de red.

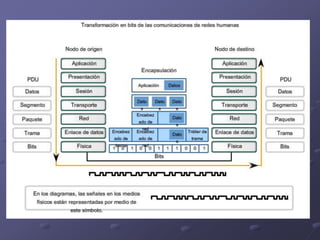

42. Capa física: Funcionamiento
Los medios no transportan la trama como una única entidad. Los medios
transportan señales, una por vez, para representar los bits que
conforman la trama

43. Existen tres tipos básicos de medios de red en los cuales se representan los datos:
• Cable de cobre
• Fibra
• Inalámbrico
La presentación de los bits –es decir, el tipo de señal‐ depende del tipo de medio.
Para los medios de cable de cobre, las señales son patrones de pulsos eléctricos.
Para los medios de fibra, las señales son patrones de luz. Para los medios
inalámbricos, las señales son patrones de transmisiones de radio.

44. Capa física: Estándares
La Organización Internacional para la Estandarización
(ISO)
El Instituto de Ingenieros Eléctricos y Electrónicos
(IEEE)
El Instituto Nacional Estadounidense de Estándares
(ANSI)
La Unión Internacional de Telecomunicaciones (ITU)
La Asociación de Industrias Electrónicas/Asociación de
la Industria de las Telecomunicaciones (EIA/TIA)
Autoridades de las telecomunicaciones nacionales,
como la Comisión Federal de Comunicaciones (FCC) en
EE.UU.

46. Hardware y tecnologías de la Capa física
Las tecnologías definidas por estas organizaciones
incluyen cuatro áreas de estándares de la capa física:
• Propiedades físicas y eléctricas de los medios
• Propiedades mecánicas (materiales, dimensiones,
diagrama de pines) de los conectores
• Representación de los bits por medio de las señales
(codificación)
• Definición de las señales de la información de control
Todos los componentes de hardware, como adaptadores
de red (NIC, Tarjeta de interfaz de red), interfaces y
conectores, material y diseño de los cables, se especifican
en los estándares asociados con la capa física.

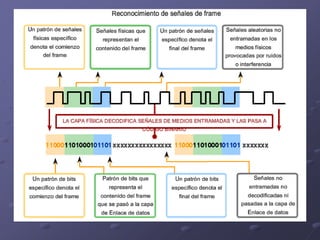

47. Señales

48. Conectores y Cables

49. En resumen …

51. Unidades de Ancho de Banda

54. Medios de Cobre
