MODELO DE REFERENCIA OSI
Fue desarrollado en 1984 por la Organización Internacional de Estándares
(ISO), una federación global de organizaciones que representa
aproximadamente a 130 países. El núcleo de este estándar es el modelo de
referencia OSI, una normativa formada por siete capas que define las
diferentes fases por las que deben pasar los datos para viajar de un dispositivo
a otro sobre una red de comunicaciones.
Siguiendo el esquema de este modelo se crearon numerosos protocolos. El
advenimiento de protocolos más flexibles donde las capas no están tan
desmarcadas y la correspondencia con los niveles no era tan clara puso a este
esquema en un segundo plano. Sin embargo es muy usado en la enseñanza
como una manera de mostrar cómo puede estructurarse una "pila" de
protocolos de comunicaciones.
El modelo especifica el protocolo que debe ser usado en cada capa, y suele
hablarse de modelo de referencia ya que es usado como una gran herramienta
para la enseñanza de comunicación de redes.
Se trata de una normativa estandarizada útil debido a la existencia de muchas
tecnologías, fabricantes y compañías dentro del mundo de las comunicaciones,
y al estar en continua expansión, se tuvo que crear un método para que todos
pudieran entenderse de algún modo, incluso cuando las tecnologías no
coincidieran. De este modo, no importa la localización geográfica o el lenguaje
utilizado. Todo el mundo debe atenerse a unas normas mínimas para poder
comunicarse entre sí. Esto es sobre todo importante cuando hablamos de la
red de redes, es decir, Internet.
Este modelo está dividido en siete capas:
Capa física
Es la que se encarga de las conexiones globales de la computadora hacia la
red, tanto en lo que se refiere al medio físico como a la forma en la que se
transmite la información.
Sus principales funciones se pueden resumir como:
 Definir el medio o medios físicos por los que va a viajar la comunicación:
cable de pares trenzados (o no, como en RS232/EIA232), coaxial, guías de
onda, aire, fibra óptica.

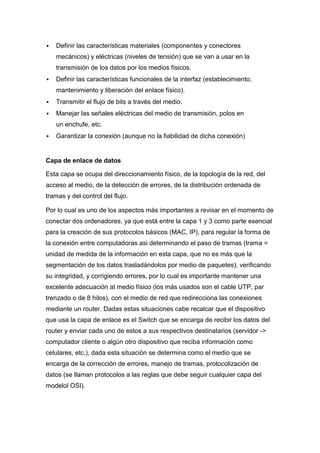

2.  Definir las características materiales (componentes y conectores
mecánicos) y eléctricas (niveles de tensión) que se van a usar en la
transmisión de los datos por los medios físicos.
 Definir las características funcionales de la interfaz (establecimiento,
mantenimiento y liberación del enlace físico).
 Transmitir el flujo de bits a través del medio.
 Manejar las señales eléctricas del medio de transmisión, polos en
un enchufe, etc.
 Garantizar la conexión (aunque no la fiabilidad de dicha conexión)
Capa de enlace de datos
Esta capa se ocupa del direccionamiento físico, de la topología de la red, del
acceso al medio, de la detección de errores, de la distribución ordenada de
tramas y del control del flujo.
Por lo cual es uno de los aspectos más importantes a revisar en el momento de
conectar dos ordenadores, ya que está entre la capa 1 y 3 como parte esencial
para la creación de sus protocolos básicos (MAC, IP), para regular la forma de
la conexión entre computadoras asi determinando el paso de tramas (trama =
unidad de medida de la información en esta capa, que no es más que la
segmentación de los datos trasladándolos por medio de paquetes), verificando
su integridad, y corrigiendo errores, por lo cual es importante mantener una
excelente adecuación al medio físico (los más usados son el cable UTP, par
trenzado o de 8 hilos), con el medio de red que redirecciona las conexiones
mediante un router. Dadas estas situaciones cabe recalcar que el dispositivo
que usa la capa de enlace es el Switch que se encarga de recibir los datos del
router y enviar cada uno de estos a sus respectivos destinatarios (servidor ->
computador cliente o algún otro dispositivo que reciba información como
celulares, etc.), dada esta situación se determina como el medio que se
encarga de la corrección de errores, manejo de tramas, protocolización de
datos (se llaman protocolos a las reglas que debe seguir cualquier capa del
modelol OSI).

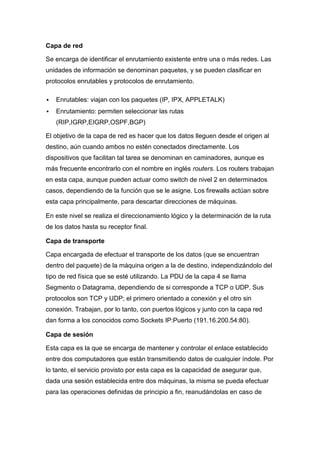

3. Capa de red
Se encarga de identificar el enrutamiento existente entre una o más redes. Las
unidades de información se denominan paquetes, y se pueden clasificar en
protocolos enrutables y protocolos de enrutamiento.
 Enrutables: viajan con los paquetes (IP, IPX, APPLETALK)
 Enrutamiento: permiten seleccionar las rutas
(RIP,IGRP,EIGRP,OSPF,BGP)
El objetivo de la capa de red es hacer que los datos lleguen desde el origen al
destino, aún cuando ambos no estén conectados directamente. Los
dispositivos que facilitan tal tarea se denominan en caminadores, aunque es
más frecuente encontrarlo con el nombre en inglés routers. Los routers trabajan
en esta capa, aunque pueden actuar como switch de nivel 2 en determinados
casos, dependiendo de la función que se le asigne. Los firewalls actúan sobre
esta capa principalmente, para descartar direcciones de máquinas.
En este nivel se realiza el direccionamiento lógico y la determinación de la ruta
de los datos hasta su receptor final.
Capa de transporte
Capa encargada de efectuar el transporte de los datos (que se encuentran
dentro del paquete) de la máquina origen a la de destino, independizándolo del
tipo de red física que se esté utilizando. La PDU de la capa 4 se llama
Segmento o Datagrama, dependiendo de si corresponde a TCP o UDP. Sus
protocolos son TCP y UDP; el primero orientado a conexión y el otro sin
conexión. Trabajan, por lo tanto, con puertos lógicos y junto con la capa red
dan forma a los conocidos como Sockets IP:Puerto (191.16.200.54:80).
Capa de sesión
Esta capa es la que se encarga de mantener y controlar el enlace establecido
entre dos computadores que están transmitiendo datos de cualquier índole. Por
lo tanto, el servicio provisto por esta capa es la capacidad de asegurar que,
dada una sesión establecida entre dos máquinas, la misma se pueda efectuar
para las operaciones definidas de principio a fin, reanudándolas en caso de

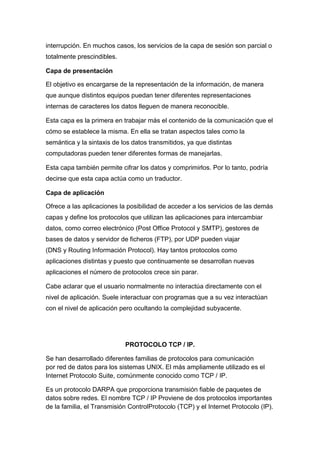

4. interrupción. En muchos casos, los servicios de la capa de sesión son parcial o
totalmente prescindibles.
Capa de presentación
El objetivo es encargarse de la representación de la información, de manera
que aunque distintos equipos puedan tener diferentes representaciones
internas de caracteres los datos lleguen de manera reconocible.
Esta capa es la primera en trabajar más el contenido de la comunicación que el
cómo se establece la misma. En ella se tratan aspectos tales como la
semántica y la sintaxis de los datos transmitidos, ya que distintas
computadoras pueden tener diferentes formas de manejarlas.
Esta capa también permite cifrar los datos y comprimirlos. Por lo tanto, podría
decirse que esta capa actúa como un traductor.
Capa de aplicación
Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás
capas y define los protocolos que utilizan las aplicaciones para intercambiar
datos, como correo electrónico (Post Office Protocol y SMTP), gestores de
bases de datos y servidor de ficheros (FTP), por UDP pueden viajar
(DNS y Routing Información Protocol). Hay tantos protocolos como
aplicaciones distintas y puesto que continuamente se desarrollan nuevas
aplicaciones el número de protocolos crece sin parar.
Cabe aclarar que el usuario normalmente no interactúa directamente con el
nivel de aplicación. Suele interactuar con programas que a su vez interactúan
con el nivel de aplicación pero ocultando la complejidad subyacente.

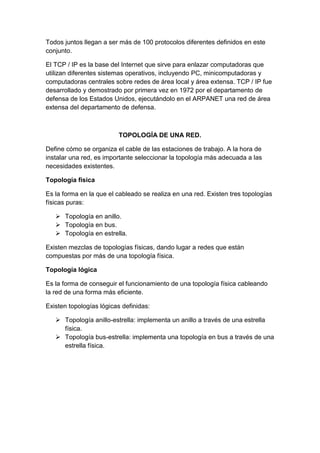

PROTOCOLO TCP / IP.
Se han desarrollado diferentes familias de protocolos para comunicación
por red de datos para los sistemas UNIX. El más ampliamente utilizado es el
Internet Protocolo Suite, comúnmente conocido como TCP / IP.
Es un protocolo DARPA que proporciona transmisión fiable de paquetes de
datos sobre redes. El nombre TCP / IP Proviene de dos protocolos importantes
de la familia, el Transmisión ControlProtocolo (TCP) y el Internet Protocolo (IP).

5. Todos juntos llegan a ser más de 100 protocolos diferentes definidos en este
conjunto.
El TCP / IP es la base del Internet que sirve para enlazar computadoras que
utilizan diferentes sistemas operativos, incluyendo PC, minicomputadoras y
computadoras centrales sobre redes de área local y área extensa. TCP / IP fue
desarrollado y demostrado por primera vez en 1972 por el departamento de
defensa de los Estados Unidos, ejecutándolo en el ARPANET una red de área
extensa del departamento de defensa.
TOPOLOGÍA DE UNA RED.
Define cómo se organiza el cable de las estaciones de trabajo. A la hora de
instalar una red, es importante seleccionar la topología más adecuada a las
necesidades existentes.
Topología física
Es la forma en la que el cableado se realiza en una red. Existen tres topologías
físicas puras:
 Topología en anillo.
 Topología en bus.
 Topología en estrella.
Existen mezclas de topologías físicas, dando lugar a redes que están
compuestas por más de una topología física.
Topología lógica
Es la forma de conseguir el funcionamiento de una topología física cableando
la red de una forma más eficiente.
Existen topologías lógicas definidas:
 Topología anillo-estrella: implementa un anillo a través de una estrella
física.
 Topología bus-estrella: implementa una topología en bus a través de una
estrella física.

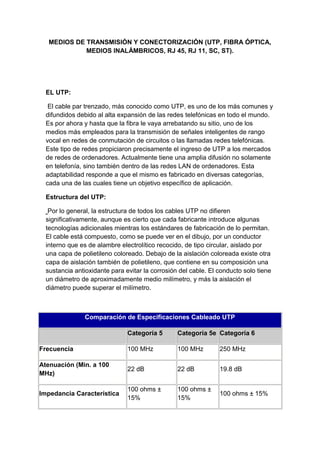

6. MEDIOS DE TRANSMISIÓN Y CONECTORIZACIÓN (UTP, FIBRA ÓPTICA,
MEDIOS INALÁMBRICOS, RJ 45, RJ 11, SC, ST).
EL UTP:
El cable par trenzado, más conocido como UTP, es uno de los más comunes y
difundidos debido al alta expansión de las redes telefónicas en todo el mundo.
Es por ahora y hasta que la fibra le vaya arrebatando su sitio, uno de los
medios más empleados para la transmisión de señales inteligentes de rango
vocal en redes de conmutación de circuitos o las llamadas redes telefónicas.
Este tipo de redes propiciaron precisamente el ingreso de UTP a los mercados
de redes de ordenadores. Actualmente tiene una amplia difusión no solamente
en telefonía, sino también dentro de las redes LAN de ordenadores. Esta
adaptabilidad responde a que el mismo es fabricado en diversas categorías,
cada una de las cuales tiene un objetivo específico de aplicación.
Estructura del UTP:
Por lo general, la estructura de todos los cables UTP no difieren
significativamente, aunque es cierto que cada fabricante introduce algunas
tecnologías adicionales mientras los estándares de fabricación de lo permitan.
El cable está compuesto, como se puede ver en el dibujo, por un conductor
interno que es de alambre electrolítico recocido, de tipo circular, aislado por
una capa de polietileno coloreado. Debajo de la aislación coloreada existe otra
capa de aislación también de polietileno, que contiene en su composición una
sustancia antioxidante para evitar la corrosión del cable. El conducto solo tiene
un diámetro de aproximadamente medio milímetro, y más la aislación el
diámetro puede superar el milímetro.
Comparación de Especificaciones Cableado UTP
Categoría 5 Categoría 5e Categoría 6
Frecuencia 100 MHz 100 MHz 250 MHz
Atenuación (Min. a 100
22 dB 22 dB 19.8 dB
MHz)
100 ohms ± 100 ohms ±
Impedancia Característica 100 ohms ± 15%
15% 15%

7. NEXT (Min. a 100 MHz) 32.3 dB 35.3 dB 44.3 dB
Sin
PS-NEXT (Min. a 100 MHz) 32.3 dB 42.3 dB
Especificaciones
Sin
ELFEXT (Min. a 100 MHz) 23.8 dB 27.8 dB
Especificaciones
PS-ELFEXT (Min. a 100 Sin
20.8 dB 24.8 dB
MHz) Especificaciones
Return Loss (Min. a 100
16.0 dB 20.1 dB 20.1 dB
MHz)
Delay Skew (Max. por 100 Sin
45 ns 45 ns
m) Especificaciones
Fibra óptica:
Los circuitos de fibra óptica son filamentos de vidrio (compuestos de cristales
naturales) o plástico (cristales artificiales), del espesor de un pelo (entre 10 y
300 micrones). Llevan mensajes en forma de haces de luz que realmente
pasan a través de ellos de un extremo a otro, donde quiera que el filamento
vaya (incluyendo curvas y esquinas) sin interrupción. Las fibras ópticas pueden
ahora usarse como los alambres de cobre convencionales, tanto en pequeños
ambientes autónomos (tales como sistemas de procesamiento de datos de
aviones), como en grandes redes geográficas (como los sistemas de largas
líneas urbanas mantenidos por compañías telefónicas).

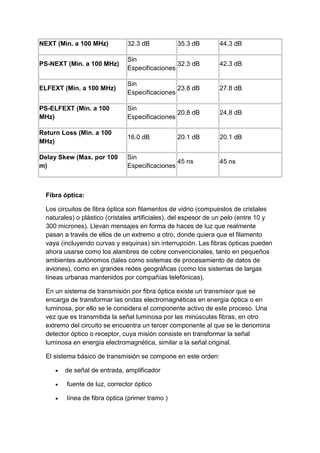

En un sistema de transmisión por fibra óptica existe un transmisor que se
encarga de transformar las ondas electromagnéticas en energía óptica o en
luminosa, por ello se le considera el componente activo de este proceso. Una
vez que es transmitida la señal luminosa por las minúsculas fibras, en otro
extremo del circuito se encuentra un tercer componente al que se le denomina
detector óptico o receptor, cuya misión consiste en transformar la señal
luminosa en energía electromagnética, similar a la señal original.
El sistema básico de transmisión se compone en este orden:
de señal de entrada, amplificador
fuente de luz, corrector óptico
línea de fibra óptica (primer tramo )

8. empalme, línea de fibra óptica (segundo tramo)
corrector óptico
receptor
amplificador y señal de salida.

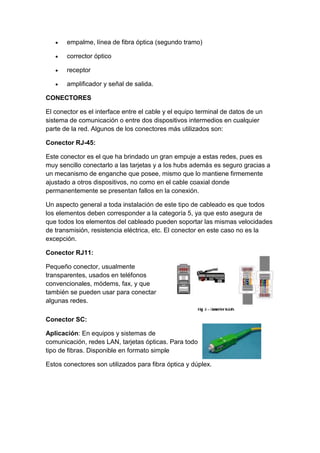

CONECTORES
El conector es el interface entre el cable y el equipo terminal de datos de un
sistema de comunicación o entre dos dispositivos intermedios en cualquier
parte de la red. Algunos de los conectores más utilizados son:
Conector RJ-45:
Este conector es el que ha brindado un gran empuje a estas redes, pues es
muy sencillo conectarlo a las tarjetas y a los hubs además es seguro gracias a
un mecanismo de enganche que posee, mismo que lo mantiene firmemente
ajustado a otros dispositivos, no como en el cable coaxial donde
permanentemente se presentan fallos en la conexión.
Un aspecto general a toda instalación de este tipo de cableado es que todos
los elementos deben corresponder a la categoría 5, ya que esto asegura de
que todos los elementos del cableado pueden soportar las mismas velocidades
de transmisión, resistencia eléctrica, etc. El conector en este caso no es la
excepción.
Conector RJ11:
Pequeño conector, usualmente
transparentes, usados en teléfonos
convencionales, módems, fax, y que
también se pueden usar para conectar
algunas redes.
Conector SC:
Aplicación: En equipos y sistemas de
comunicación, redes LAN, tarjetas ópticas. Para todo
tipo de fibras. Disponible en formato simple
Estos conectores son utilizados para fibra óptica y dúplex.

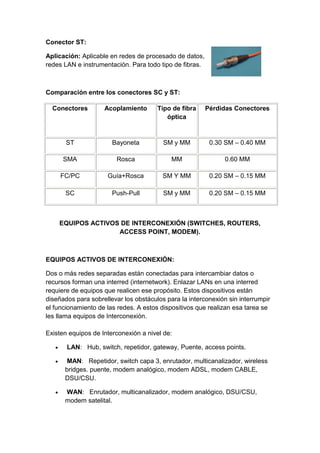

9. Conector ST:
Aplicación: Aplicable en redes de procesado de datos,
redes LAN e instrumentación. Para todo tipo de fibras.
Comparación entre los conectores SC y ST:
Conectores Acoplamiento Tipo de fibra Pérdidas Conectores
óptica
ST Bayoneta SM y MM 0.30 SM – 0.40 MM
SMA Rosca MM 0.60 MM
FC/PC Guía+Rosca SM Y MM 0.20 SM – 0.15 MM
SC Push-Pull SM y MM 0.20 SM – 0.15 MM
EQUIPOS ACTIVOS DE INTERCONEXIÓN (SWITCHES, ROUTERS,
ACCESS POINT, MODEM).
EQUIPOS ACTIVOS DE INTERCONEXIÓN:
Dos o más redes separadas están conectadas para intercambiar datos o
recursos forman una interred (internetwork). Enlazar LANs en una interred
requiere de equipos que realicen ese propósito. Estos dispositivos están
diseñados para sobrellevar los obstáculos para la interconexión sin interrumpir
el funcionamiento de las redes. A estos dispositivos que realizan esa tarea se
les llama equipos de Interconexión.
Existen equipos de Interconexión a nivel de:
LAN: Hub, switch, repetidor, gateway, Puente, access points.
MAN: Repetidor, switch capa 3, enrutador, multicanalizador, wireless
bridges. puente, modem analógico, modem ADSL, modem CABLE,
DSU/CSU.
WAN: Enrutador, multicanalizador, modem analógico, DSU/CSU,
modem satelital.

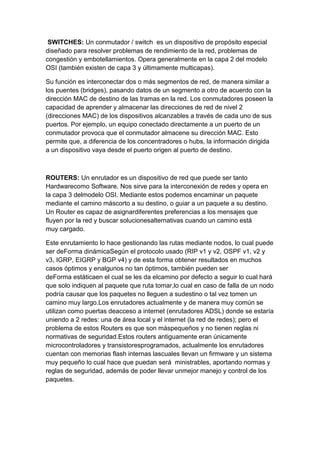

10. SWITCHES: Un conmutador / switch es un dispositivo de propósito especial
diseñado para resolver problemas de rendimiento de la red, problemas de
congestión y embotellamientos. Opera generalmente en la capa 2 del modelo
OSI (también existen de capa 3 y últimamente multicapas).
Su función es interconectar dos o más segmentos de red, de manera similar a
los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la
dirección MAC de destino de las tramas en la red. Los conmutadores poseen la
capacidad de aprender y almacenar las direcciones de red de nivel 2
(direcciones MAC) de los dispositivos alcanzables a través de cada uno de sus
puertos. Por ejemplo, un equipo conectado directamente a un puerto de un
conmutador provoca que el conmutador almacene su dirección MAC. Esto
permite que, a diferencia de los concentradores o hubs, la información dirigida
a un dispositivo vaya desde el puerto origen al puerto de destino.
ROUTERS: Un enrutador es un dispositivo de red que puede ser tanto
Hardwarecomo Software. Nos sirve para la interconexión de redes y opera en
la capa 3 delmodelo OSI. Mediante estos podemos encaminar un paquete
mediante el camino máscorto a su destino, o guiar a un paquete a su destino.
Un Router es capaz de asignardiferentes preferencias a los mensajes que
fluyen por la red y buscar solucionesalternativas cuando un camino está
muy cargado.
Este enrutamiento lo hace gestionando las rutas mediante nodos, lo cual puede
ser deForma dinámicaSegún el protocolo usado (RIP v1 y v2, OSPF v1, v2 y
v3, IGRP, EIGRP y BGP v4) y de esta forma obtener resultados en muchos
casos óptimos y enalgunos no tan óptimos, también pueden ser
deForma estáticaen el cual se les da elcamino por defecto a seguir lo cual hará
que solo indiquen al paquete que ruta tomar,lo cual en caso de falla de un nodo
podría causar que los paquetes no lleguen a sudestino o tal vez tomen un
camino muy largo.Los enrutadores actualmente y de manera muy común se
utilizan como puertas deacceso a internet (enrutadores ADSL) donde se estaría
uniendo a 2 redes: una de área local y el internet (la red de redes); pero el
problema de estos Routers es que son máspequeños y no tienen reglas ni
normativas de seguridad.Estos routers antiguamente eran únicamente
microcontroladores y transistoresprogramados, actualmente los enrutadores
cuentan con memorias flash internas lascuales llevan un firmware y un sistema
muy pequeño lo cual hace que puedan será ministrables, aportando normas y
reglas de seguridad, además de poder llevar unmejor manejo y control de los
paquetes.

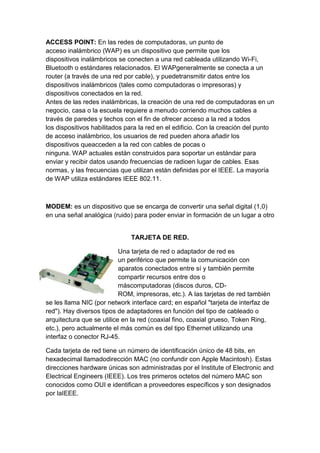

11. ACCESS POINT: En las redes de computadoras, un punto de
acceso inalámbrico (WAP) es un dispositivo que permite que los
dispositivos inalámbricos se conecten a una red cableada utilizando Wi-Fi,
Bluetooth o estándares relacionados. El WAPgeneralmente se conecta a un
router (a través de una red por cable), y puedetransmitir datos entre los
dispositivos inalámbricos (tales como computadoras o impresoras) y
dispositivos conectados en la red.
Antes de las redes inalámbricas, la creación de una red de computadoras en un
negocio, casa o la escuela requiere a menudo corriendo muchos cables a
través de paredes y techos con el fin de ofrecer acceso a la red a todos
los dispositivos habilitados para la red en el edificio. Con la creación del punto
de acceso inalámbrico, los usuarios de red pueden ahora añadir los
dispositivos queacceden a la red con cables de pocas o
ninguna. WAP actuales están construidos para soportar un estándar para
enviar y recibir datos usando frecuencias de radioen lugar de cables. Esas
normas, y las frecuencias que utilizan están definidas por el IEEE. La mayoría
de WAP utiliza estándares IEEE 802.11.
MODEM: es un dispositivo que se encarga de convertir una señal digital (1,0)
en una señal analógica (ruido) para poder enviar in formación de un lugar a otro
TARJETA DE RED.
Una tarjeta de red o adaptador de red es
un periférico que permite la comunicación con
aparatos conectados entre sí y también permite
compartir recursos entre dos o
máscomputadoras (discos duros, CD-
ROM, impresoras, etc.). A las tarjetas de red también
se les llama NIC (por network interface card; en español "tarjeta de interfaz de
red"). Hay diversos tipos de adaptadores en función del tipo de cableado o
arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring,
etc.), pero actualmente el más común es del tipo Ethernet utilizando una
interfaz o conector RJ-45.
Cada tarjeta de red tiene un número de identificación único de 48 bits, en
hexadecimal llamadodirección MAC (no confundir con Apple Macintosh). Estas
direcciones hardware únicas son administradas por el Institute of Electronic and
Electrical Engineers (IEEE). Los tres primeros octetos del número MAC son
conocidos como OUI e identifican a proveedores específicos y son designados
por laIEEE.

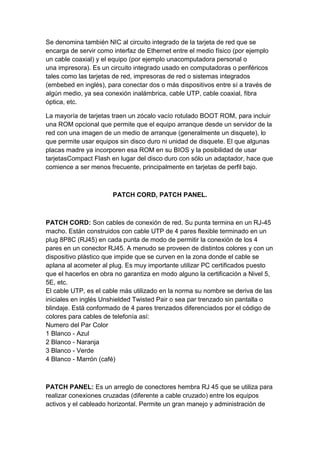

12. Se denomina también NIC al circuito integrado de la tarjeta de red que se
encarga de servir como interfaz de Ethernet entre el medio físico (por ejemplo
un cable coaxial) y el equipo (por ejemplo unacomputadora personal o
una impresora). Es un circuito integrado usado en computadoras o periféricos
tales como las tarjetas de red, impresoras de red o sistemas integrados
(embebed en inglés), para conectar dos o más dispositivos entre sí a través de
algún medio, ya sea conexión inalámbrica, cable UTP, cable coaxial, fibra
óptica, etc.
La mayoría de tarjetas traen un zócalo vacío rotulado BOOT ROM, para incluir
una ROM opcional que permite que el equipo arranque desde un servidor de la
red con una imagen de un medio de arranque (generalmente un disquete), lo
que permite usar equipos sin disco duro ni unidad de disquete. El que algunas
placas madre ya incorporen esa ROM en su BIOS y la posibilidad de usar
tarjetasCompact Flash en lugar del disco duro con sólo un adaptador, hace que
comience a ser menos frecuente, principalmente en tarjetas de perfil bajo.
PATCH CORD, PATCH PANEL.
PATCH CORD: Son cables de conexión de red. Su punta termina en un RJ-45
macho. Están construidos con cable UTP de 4 pares flexible terminado en un
plug 8P8C (RJ45) en cada punta de modo de permitir la conexión de los 4
pares en un conector RJ45. A menudo se proveen de distintos colores y con un
dispositivo plástico que impide que se curven en la zona donde el cable se
aplana al acometer al plug. Es muy importante utilizar PC certificados puesto
que el hacerlos en obra no garantiza en modo alguno la certificación a Nivel 5,
5E, etc.
El cable UTP, es el cable más utilizado en la norma su nombre se deriva de las
iniciales en inglés Unshielded Twisted Pair o sea par trenzado sin pantalla o
blindaje. Está conformado de 4 pares trenzados diferenciados por el código de
colores para cables de telefonía así:
Numero del Par Color
1 Blanco - Azul
2 Blanco - Naranja
3 Blanco - Verde
4 Blanco - Marrón (café)
PATCH PANEL: Es un arreglo de conectores hembra RJ 45 que se utiliza para
realizar conexiones cruzadas (diferente a cable cruzado) entre los equipos
activos y el cableado horizontal. Permite un gran manejo y administración de

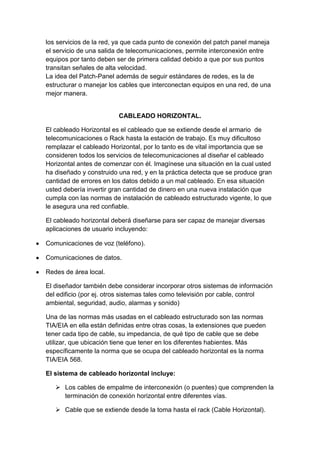

13. los servicios de la red, ya que cada punto de conexión del patch panel maneja
el servicio de una salida de telecomunicaciones, permite interconexión entre
equipos por tanto deben ser de primera calidad debido a que por sus puntos
transitan señales de alta velocidad.
La idea del Patch-Panel además de seguir estándares de redes, es la de
estructurar o manejar los cables que interconectan equipos en una red, de una
mejor manera.
CABLEADO HORIZONTAL.
El cableado Horizontal es el cableado que se extiende desde el armario de
telecomunicaciones o Rack hasta la estación de trabajo. Es muy dificultoso
remplazar el cableado Horizontal, por lo tanto es de vital importancia que se
consideren todos los servicios de telecomunicaciones al diseñar el cableado
Horizontal antes de comenzar con él. Imagínese una situación en la cual usted
ha diseñado y construido una red, y en la práctica detecta que se produce gran
cantidad de errores en los datos debido a un mal cableado. En esa situación
usted debería invertir gran cantidad de dinero en una nueva instalación que
cumpla con las normas de instalación de cableado estructurado vigente, lo que
le asegura una red confiable.
El cableado horizontal deberá diseñarse para ser capaz de manejar diversas
aplicaciones de usuario incluyendo:
Comunicaciones de voz (teléfono).
Comunicaciones de datos.
Redes de área local.
El diseñador también debe considerar incorporar otros sistemas de información
del edificio (por ej. otros sistemas tales como televisión por cable, control
ambiental, seguridad, audio, alarmas y sonido)
Una de las normas más usadas en el cableado estructurado son las normas
TIA/EIA en ella están definidas entre otras cosas, la extensiones que pueden
tener cada tipo de cable, su impedancia, de qué tipo de cable que se debe
utilizar, que ubicación tiene que tener en los diferentes habientes. Más
específicamente la norma que se ocupa del cableado horizontal es la norma
TIA/EIA 568.
El sistema de cableado horizontal incluye:
 Los cables de empalme de interconexión (o puentes) que comprenden la
terminación de conexión horizontal entre diferentes vías.
 Cable que se extiende desde la toma hasta el rack (Cable Horizontal).

14.  Toma de telecomunicaciones.
 El cable perteneciente al área de trabajo ,
 Pese a que no pertenecer al cableado Horizontal se incluye en el gráfico
, este es el cableado Backbone.

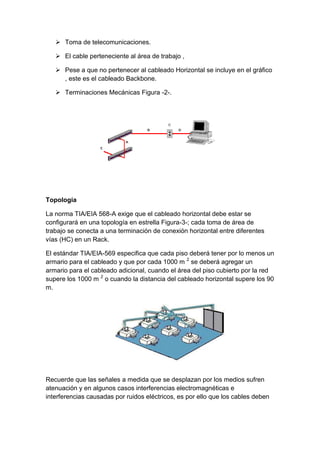

 Terminaciones Mecánicas Figura -2-.
Topología
La norma TIA/EIA 568-A exige que el cableado horizontal debe estar se
configurará en una topología en estrella Figura-3-; cada toma de área de
trabajo se conecta a una terminación de conexión horizontal entre diferentes
vías (HC) en un Rack.
El estándar TIA/EIA-569 especifica que cada piso deberá tener por lo menos un
armario para el cableado y que por cada 1000 m 2 se deberá agregar un
armario para el cableado adicional, cuando el área del piso cubierto por la red
supere los 1000 m 2 o cuando la distancia del cableado horizontal supere los 90
m.
Recuerde que las señales a medida que se desplazan por los medios sufren
atenuación y en algunos casos interferencias electromagnéticas e
interferencias causadas por ruidos eléctricos, es por ello que los cables deben

15. ser demasiado extensos. TIA/EIA establece las longitudes máximas de los
medios.

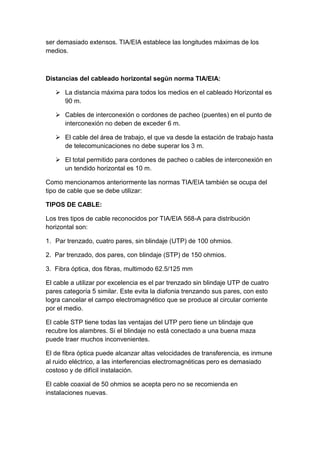

Distancias del cableado horizontal según norma TIA/EIA:
 La distancia máxima para todos los medios en el cableado Horizontal es
90 m.
 Cables de interconexión o cordones de pacheo (puentes) en el punto de
interconexión no deben de exceder 6 m.
 El cable del área de trabajo, el que va desde la estación de trabajo hasta
de telecomunicaciones no debe superar los 3 m.
 El total permitido para cordones de pacheo o cables de interconexión en
un tendido horizontal es 10 m.
Como mencionamos anteriormente las normas TIA/EIA también se ocupa del
tipo de cable que se debe utilizar:
TIPOS DE CABLE:
Los tres tipos de cable reconocidos por TIA/EIA 568-A para distribución
horizontal son:
1. Par trenzado, cuatro pares, sin blindaje (UTP) de 100 ohmios.
2. Par trenzado, dos pares, con blindaje (STP) de 150 ohmios.
3. Fibra óptica, dos fibras, multimodo 62.5/125 mm
El cable a utilizar por excelencia es el par trenzado sin blindaje UTP de cuatro
pares categoría 5 similar. Este evita la diafonia trenzando sus pares, con esto
logra cancelar el campo electromagnético que se produce al circular corriente
por el medio.
El cable STP tiene todas las ventajas del UTP pero tiene un blindaje que
recubre los alambres. Si el blindaje no está conectado a una buena maza
puede traer muchos inconvenientes.
El de fibra óptica puede alcanzar altas velocidades de transferencia, es inmune
al ruido eléctrico, a las interferencias electromagnéticas pero es demasiado
costoso y de difícil instalación.
El cable coaxial de 50 ohmios se acepta pero no se recomienda en
instalaciones nuevas.

16. La impedancia del cable es importante ya que si esta no es la adecuada puede
provocar reflexión o al contrario puede provocar que las señales viajen por el
medio con mucha dificultad.
CABLEADO VERTICAL
El cableado vertical o Backbone provee interconexión entre el cuarto de
telecomunicaciones, cuarto de equipos y la entrada al edificio. Este consiste del
cable Backbone, del cross-connect intermedio y principal, de las terminaciones
mecánicas y de los patch cords.
El Rack, el cuarto de equipos y los puntos demarcados pueden estar
localizados en diferentes edificios; el Backbone incluye los medio
de transmisión entre diferentes edificios.
El cableado vertical debe soportar todos los dispositivos que
están dentro del Rack y a menudo todas las impresoras,
terminales y servidores de archivo de un piso de un edificio. Si
más clientes o servidores son agregados a un piso, ellos
compiten por el ancho de banda disponible en le
cableado vertical. Sin embargo existe una ventaja, y esta es la poca cantidad
de canales verticales en un edificio y por ello se pueden usar equipos más
costosos para proveer un mayor ancho de banda.
Este es el área donde la fibra óptica se ha convertido en el medio más
apropiado.
El cableado vertical se presenta en diferentes topologías, la más usada es la
topología en estrella.
Consideraciones al instalar el backbone:
I. Cables Reconocidos y Distancias Máximas
Cable Distancia Aplicación
Cable UTP 100 W 800 mts. Voz *
Cable STP 150 W 90 mts Datos *
Cable Monomodo de Fibra Óptica de 62.5/125 um 3000 mts Datos *
Cable Multimodo de Fibra Óptica de 8.3/125 um 2000 mts Datos *
Selección del Medio de Transmisión
Con cualquiera de los estándares existentes se puede construir un backbone
para el cableado vertical; pero debe tenerse en cuenta los siguientes factores:
Flexibilidad con respecto a los servicios soportados

17. Vida útil requerida para el backbone
Tamaño del sitio y la población de usuarios
No se pueden colocar más de dos niveles jerárquicos de cross-connects
No se pueden utilizar Bridges
La longitud del patch-cord del cross-connect principal e intermedio no
puede ser mayor a 20 mts
El polo a tierra debe cumplir con los requerimientos de definidos en la
norma EIA/TIA 607
