1. Redes
Redes
Informática
Informáticas
s
Ramón Costa
IES PRADOLONGO
1

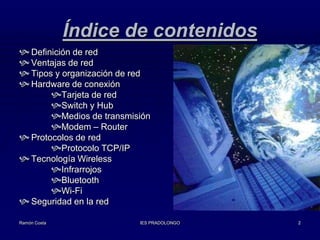

2. Índice de contenidos
 Definición de red
 Ventajas de red
 Tipos y organización de red
 Hardware de conexión
Tarjeta de red
Switch y Hub
Medios de transmisión
Modem – Router
 Protocolos de red
Protocolo TCP/IP
 Tecnología Wireless
Infrarrojos
Bluetooth
Wi-Fi
 Seguridad en la red
Ramón Costa
IES PRADOLONGO
2

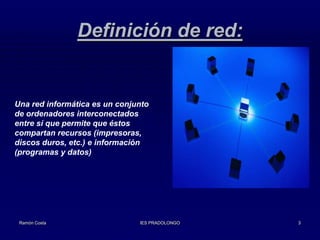

3. Definición de red:
Una red informática es un conjunto
de ordenadores interconectados
entre sí que permite que éstos
compartan recursos (impresoras,
discos duros, etc.) e información
(programas y datos)
Ramón Costa
IES PRADOLONGO
3

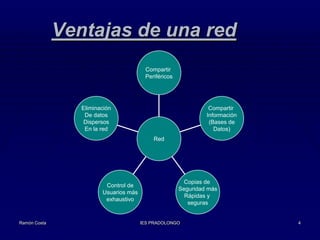

4. Ventajas de una red
Compartir
Periféricos
Eliminación
De datos
Dispersos
En la red
Compartir
Información
(Bases de
Datos)
Red
Control de
Usuarios más
exhaustivo
Ramón Costa
Copias de
Seguridad más
Rápidas y
seguras
IES PRADOLONGO
4

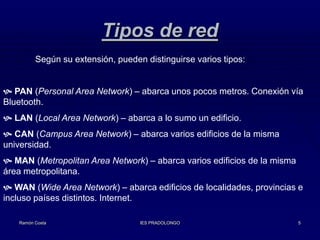

5. Tipos de red
Según su extensión, pueden distinguirse varios tipos:
 PAN (Personal Area Network) – abarca unos pocos metros. Conexión vía
Bluetooth.
 LAN (Local Area Network) – abarca a lo sumo un edificio.
 CAN (Campus Area Network) – abarca varios edificios de la misma
universidad.
 MAN (Metropolitan Area Network) – abarca varios edificios de la misma
área metropolitana.
 WAN (Wide Area Network) – abarca edificios de localidades, provincias e
incluso países distintos. Internet.
Ramón Costa
IES PRADOLONGO
5

6. Tipos de red II
En función de la disposición física
de los cables y nodos, se pueden
tener las siguientes topologías o
formas de red.
Ramón Costa
IES PRADOLONGO
6

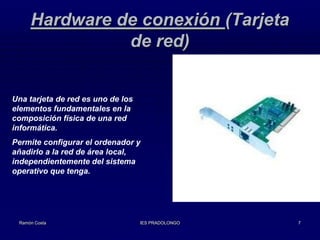

7. Hardware de conexión (Tarjeta
de red)
Una tarjeta de red es uno de los
elementos fundamentales en la
composición física de una red
informática.
Permite configurar el ordenador y
añadirlo a la red de área local,
independientemente del sistema
operativo que tenga.
Ramón Costa
IES PRADOLONGO
7

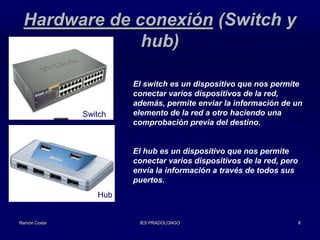

8. Hardware de conexión (Switch y
hub)
Switch
El switch es un dispositivo que nos permite
conectar varios dispositivos de la red,
además, permite enviar la información de un
elemento de la red a otro haciendo una
comprobación previa del destino.
El hub es un dispositivo que nos permite
conectar varios dispositivos de la red, pero
envía la información a través de todos sus
puertos.
Hub
Ramón Costa
IES PRADOLONGO
8

9. Hardware de conexión (Medios
de transmisión)
Fibra Óptica
Par trenzado
También se pueden conectar de forma inalámbrica.
Ramón Costa
IES PRADOLONGO
9

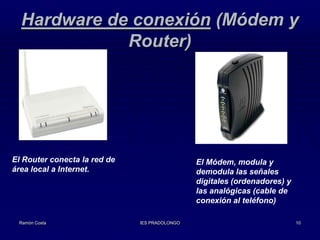

10. Hardware de conexión (Módem y
Router)
El Router conecta la red de
área local a Internet.
Ramón Costa
El Módem, modula y
demodula las señales
digitales (ordenadores) y
las analógicas (cable de
conexión al teléfono)
IES PRADOLONGO
10

11. Protocolos de Red
Un protocolo de red o de comunicación es el conjunto de reglas que
especifican el intercambio de datos u órdenes durante la comunicación entre
hosts.
 Protocolo NetBeui – Utilizado por redes de área local sin
posibilidad de comunicación con otras redes locales.
 Protocolo IPX/SPXI – Diseñado para las redes locales NetWare.
Microsoft ha creado un protocolo compatible llamado NwLink.
Ramón Costa
IES PRADOLONGO
11

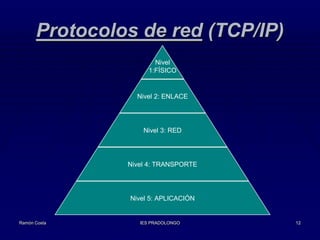

12. Protocolos de red (TCP/IP)
Nivel
1:FÍSICO
Nivel 2: ENLACE
Nivel 3: RED
Nivel 4: TRANSPORTE
Nivel 5: APLICACIÓN
Ramón Costa
IES PRADOLONGO
12

13. Tecnología Wireless: Infrarrojos
Permiten la conexión punto a punto,
a través de unos leds informáticos
de forma que el receptor y el emisor
deben <<verse>> para llevar a cabo
dicha comunicación.
Ramón Costa
IES PRADOLONGO
13

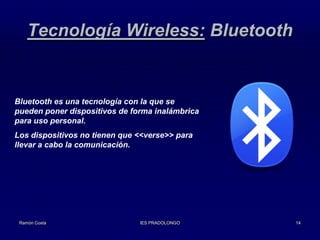

14. Tecnología Wireless: Bluetooth
Bluetooth es una tecnología con la que se
pueden poner dispositivos de forma inalámbrica
para uso personal.
Los dispositivos no tienen que <<verse>> para
llevar a cabo la comunicación.
Ramón Costa
IES PRADOLONGO
14

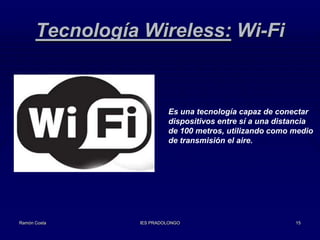

15. Tecnología Wireless: Wi-Fi
Es una tecnología capaz de conectar
dispositivos entre sí a una distancia
de 100 metros, utilizando como medio
de transmisión el aire.
Ramón Costa
IES PRADOLONGO
15

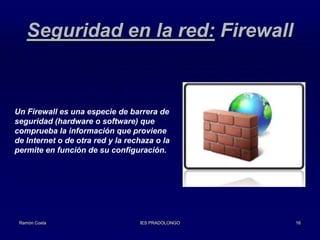

16. Seguridad en la red: Firewall
Un Firewall es una especie de barrera de
seguridad (hardware o software) que
comprueba la información que proviene
de Internet o de otra red y la rechaza o la
permite en función de su configuración.
Ramón Costa
IES PRADOLONGO
16
