1. TEMA 2. Redes

2. A. ¿QUÉ ES UNA RED?

3. Una red es un conjunto de ordenadores
conectados entre sí, que pueden compartir
datos ( imágenes , documentos , etc) y
recursos ( una impresora, disco duro, etc) .
La red más simple consta de dos ordenadores
y su complejidad puede aumentar hasta
conectar miles de ordenadores en todo el
mundo, tal y como sucede con la red Internet.

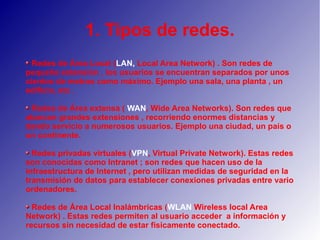

4. 1. Tipos de redes.
Redes de Área Local (LAN, Local Area Network) . Son redes de
pequeña extensión , los usuarios se encuentran separados por unos
cientos de metros como máximo. Ejemplo una sala, una planta , un
edificio, etc .
Redes de Área extensa ( WAN, Wide Area Networks). Son redes que
abarcan grandes extensiones , recorriendo enormes distancias y
dando servicio a numerosos usuarios. Ejemplo una ciudad, un país o
un continente.
Redes privadas virtuales (VPN, Virtual Private Network). Estas redes
son conocidas como Intranet ; son redes que hacen uso de la
infraestructura de Internet , pero utilizan medidas de seguridad en la
transmisión de datos para establecer conexiones privadas entre vario
ordenadores.
Redes de Área Local Inalámbricas (WLAN Wireless local Area
Network) . Estas redes permiten al usuario acceder a información y
recursos sin necesidad de estar físicamente conectado.

5. 2. Equipos en una red
En las comunicaciones por red existe un
equipo que enviá la información y otro que la
recibe.
Servidor : es un ordenador que ofrece la
información a aquellos que están conectados
a él . Ejemplo : paginas web , correo
electrónico, impresora , etc .
Cliente es un ordenador que recibe la
información que enviá el servidor .

7. 3. Hardware necesario en una red
Tarjetas de red.
Ethernet.
Wifi
Concentradores.
Hub
Switch
Router.
Cables de red.
Par trenzado.
Cable coaxial.
Fibra óptica.

8. a. Tarjetas de red
La tarjeta de red es
el hardware
imprescindible en
cada uno de los
ordenadores que
forman la red.

9. Ethernet
Este tipo de
tarjeta utiliza un
conector físico,
el puerto RJ-45,
el cual es
parecido al
puerto
telefónico

10. Wifi
Son tarjetas
inalámbricas
que permite
conectar el
ordenador a la
red a través de
ondas

11. b. Concentradores
Los concentradores
son los dispositivos
que conectan los
cables que
proceden de cada
equipo. Para ello
disponen de
puertos con
conectores RJ-45

12. Switch →Realiza la
misma función que el
hub
pero de forma
inteligente, ya que
solamente envía los
datos al equipo
destinatario.
HUB → Es el más básico y
se usa en redes
pequeñas . Los datos que
le llega son enviados a
todos los equipos de la
red. El ordenador
destinatario recibe la
información y el resto lo
omite.

14. c. Router
Es más avanzado que
un concentrador y
permite gestionar
direcciones IP,
conectar distintas
redes entre sí ,
establecer las
conexiones a Internet ,
etc. Si el router es
inalámbrico es posible
conectarse
directamente con los
equipos sin necesidad
de concentradores

15. d. Cables de red
El cableado es un conjunto de
conductores (eléctricos u ópticos)
bajo una cubierta protectora común .
Las características principales del
cableado son la velocidad de
comunicación y la protección contra
errores producidos por las
interferencias exteriores.

16. Cable coaxial
Consiste en un cable de cobre
rodeado por una capa aislante
. A su vez esta capa está
rodeada de una malla metálica
que ayuda a bloquear
interferencias . Este conjunto
esta envuelto en una capa
aislante, que es fundamental
en el cable.
Se emplea en redes de
ordenadores , televisión por
cable y telefonía a larga
distancia.

17. Cable de par trenzado
Consiste en dos cables
enrollados entre si, son
más económicos que
los coaxiales. Se
emplean sobre todo en
telefonía .
Aunque admiten más
velocidad de
transmisión no pueden
transmitir a largas
distancias.

18. Fibra óptica
Es un canal de
comunicación de
vidrio o plástico
transparente por el
cual se transmite
una señal
luminosa , es
inmune a las
interferencias y su
velocidad de
transmisión es alta.

19. 4. Topología de la red
Las redes también se pueden clasificar
en función de la disposición de los
ordenadores unos con respecto a otros;
es lo que se denomina Topología de la
red

20. a. Estrella
Esta topología se
caracteriza por la presencia
de un nudo central al cual
se conectan todos los
equipos.
La principal ventaja es que
permite aislar un equipo
defectuoso . El principal
inconveniente es que si el
nudo falla la red se colapsa.

21. b. Bus
Todos los nodos de
la red quedan
unidos a un cable
principal .
Si el cable principal
se rompe el
sistema colapsa

22. c. Anillo
Los equipos se
conectan en si,
formando un bugle
cerrado .
Un fallo en una de
las conexiones no
detiene la
transmisión de
datos.

23. d. Árbol
Tiene un nudo de
enlace troncal,
generalmente
ocupado por un Hub
o switch, desde el
cual se ramifica los
demás nodos.
El sistema falla
totalmente si se
estropea el nodo
central.

24. 5. Relación entre equipos en una
red
● Redes igulitarias:
En este tipo de redes , cada uno de los ordenadores
puede hacer de cliente y de servidor indistintamente ;
es decir pueden compartir recursos , actuando como
servidor , y al mismo tiempo puede utilizar recursos de
otros equipos de la red, actuando como cliente.
● Red cliente-servidor.
En este tipo de red , un equipo o un grupo reducido de
ordenadores funcionan de servidor y el resto son
clientes.

25. Ventajas e incovenientes de una red
igualitaria
● Redes sencillas de instalar y
configurar , no es necesario un
administrador.
● El coste de realización de la
conexión entre los equipos es
bajo , porque no se necesita
equipos con grandes
prestaciones.
● Si falla un equipo solo queda
afectado los recursos compartidos
directamente controlados por el.
● Suelen haber menos
concentración de transito de
información .
● Estan pensados para un número
reducido de ordenadores, ya que ,
si el número es muy elevado , el
rendimiento baja.
● Son dificiles de controlar, ya que
la información esta diseminada,
es imposible realizar copias de
seguridad.
● Los permisos para acceder a
cada recurso compartido se
definira en cada equipo
independientemente.
● El nivel de seguridad es bajo.
Ventajas Inconvenientes

26. Red cliente servidor
● El tiempo de repuesta de un
servidor a una peticion de recurso
compartido es corto
● Los permisos como los recursos
son faciles de administrar , ya que
solo se gestiona desde el servidor.
● Gracias al sistema de usuarios y
permisos , hay más seguridad en
el momento de acceder a recursos
o de prevenir manipulaciones
indebidas .
● Hacer copias de seguridad de los
datos es muy sencillo porque estan
agrupados en las unidades de
disco del servidor.
● El coste es más elevado , ya que
se necesitan equipos de altas
prestaciones , dedicados a hacer
de servidores.
● La red es muy dependiente del
servidor o servidores instalados .
Si hay un fallo del servidor , se
pierde el control de los usuarios y
de los recursos compartidos.
● El transito al servidor es intenso
por que todos los recursos se
dirigen a él.
Ventajas Inconvenientes

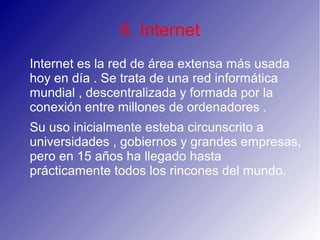

27. 6. Internet
Internet es la red de área extensa más usada
hoy en día . Se trata de una red informática
mundial , descentralizada y formada por la
conexión entre millones de ordenadores .
Su uso inicialmente esteba circunscrito a
universidades , gobiernos y grandes empresas,
pero en 15 años ha llegado hasta
prácticamente todos los rincones del mundo.

28. a. Proveedor
Los equipos informáticos no se conectan
directamente a Internet , se conectan a una
subred que pertenece un proveedor.
Este proveedor es generalmente una compañía
telefónica

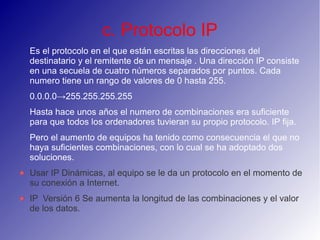

29. c. Protocolo IP
Es el protocolo en el que están escritas las direcciones del
destinatario y el remitente de un mensaje . Una dirección IP consiste
en una secuela de cuatro números separados por puntos. Cada
numero tiene un rango de valores de 0 hasta 255.
0.0.0.0→255.255.255.255
Hasta hace unos años el numero de combinaciones era suficiente
para que todos los ordenadores tuvieran su propio protocolo. IP fija.
Pero el aumento de equipos ha tenido como consecuencia el que no
haya suficientes combinaciones, con lo cual se ha adoptado dos
soluciones.
Usar IP Dinámicas, al equipo se le da un protocolo en el momento de
su conexión a Internet.
IP Versión 6 Se aumenta la longitud de las combinaciones y el valor
de los datos.

30. d. Protocolo TCP
Se encarga de dividir la
información en
paquetes, de
enumerarlos para que
puedan unirse en el
orden correcto en el
destino, de añadir
información adicional
para la descodificación
del mensaje , y de
detectar posibles errores
de transmisión

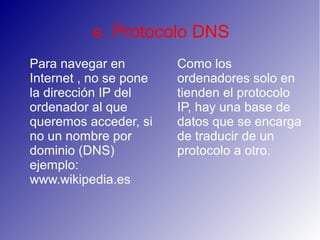

31. e. Protocolo DNS
Para navegar en
Internet , no se pone
la dirección IP del
ordenador al que
queremos acceder, si
no un nombre por
dominio (DNS)
ejemplo:
www.wikipedia.es
Como los
ordenadores solo en
tienden el protocolo
IP, hay una base de
datos que se encarga
de traducir de un
protocolo a otro.

32. f. Servicios de Internet
Navegación: World Wide Web. Un sistema de
documentos con formato de hipertexto enlazados
entre si.
Correo electrónico: @ . Permite al usuario recibir y
enviar e-mails a otros usuarios de la red.
Transferencias de ficheros. FTP. File Transfer Protocol
, permite enviar o recibir ficheros entre dos
ordenadores.
Chat y videoconferencia : IRC. Se pueden mantener
conservaciones con otras personas en tiempo real

33. g. Conexiones a Internet
Para acceder a Internet , las compañías
ofrecen distintos tipos de soluciones, cuyas
diferencias radican en la velocidad de acceso y
en el precio de la conexión
Desde la habitual conexión a través de la línea
telefónica , conexiones RDSI y ADSL, hasta las
posibilidad de conectar a Internet vía satélite,
todas ellas posibles en la actualidad.

34. Conexión RTC o RTB
La Red Telefónica Conmutada (RTC; también
llamada Red Telefónica Básica o RTB) es una
red de comunicación diseñada primordialmente
para transmisión de voz, aunque pueda
también transportar datos, por ejemplo en el
caso del fax o de la conexión a Internet a
través de un módem acústico.
Cuando transporta datos no puede haber
conexión telefónica . El coste es el de una
llamada local.

35. RDSI
la Red Digital de Servicios Integrados (RDSI o
ISDN en inglés) , facilita conexiones digitales
extremo a extremo para proporcionar una amplia
gama de servicios, tanto de voz como de otros
tipos, y a la que los usuarios acceden a través de
un conjunto de interfaces normalizados.
La linea esta dividida en tres canales , dos para
transportar información y una para gestionar la
conexión.

36. ADSL
Asymmetric Digital Subscriber Line o ADSL ("línea de abonado
digital asimétrica).
Consiste en una transmisión analógica de datos digitales
apoyada en el par simétrico de cobre que lleva la línea
telefónica convencional .
Es una tecnología de acceso a Internet de banda ancha, lo que
implica una velocidad superior a una conexión tradicional por
módem
Esta tecnología se denomina asimétrica debido a que la
capacidad de descarga (desde la red hasta el usuario) y de
subida de datos (en sentido inverso) no coinciden. La tecnología
ADSL está diseñada para que la capacidad de bajada
(descarga) sea mayor que la de subida,
En una línea ADSL se establecen tres canales de comunicación,
que son el de envío de datos, el de recepción de datos y el de
servicio telefónico normal.

37. h. Dispositivos móviles
Los avances en la miniturización de
dispositivos y la evolución de redes
inalambricas a llevado cada vez más a la
incorporación de dispositivos pequeños y
portátiles.
● Ordenadores portátiles
● Dispositivos de mano , teléfonos
móviles,GPS.PDA...
● Prendas de vestir con sensores.
● Electrodomésticos y sistemas con sensores
(domótica)

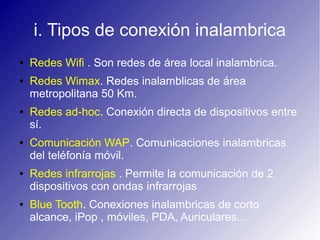

38. i. Tipos de conexión inalambrica
● Redes Wifi . Son redes de área local inalambrica.
● Redes Wimax. Redes inalamblicas de área
metropolitana 50 Km.
● Redes ad-hoc. Conexión directa de dispositivos entre
sí.
● Comunicación WAP. Comunicaciones inalambricas
del teléfonía móvil.
● Redes infrarrojas . Permite la comunicación de 2
dispositivos con ondas infrarrojas
● Blue Tooth. Conexiones inalambricas de corto
alcance, iPop , móviles, PDA, Auriculares...

40. Actividades
1. ¿Qué protocolo utiliza Internet?
2. ¿Qué tipo de red hay instalada en la clase ?
3. Fijate en las conexiones del aula y descubre si se
conecta a Internet a través de un módem o un router y
qué tipo de concentrador se usa.
4. ¿Cual de las siguientes direcciones de Ip son
validas?
a) http://www.telecinco.es
b) ana@hotmail.com.
c) 256.125.100.3
d) 127.23.100.3

41. Actividades
5. ¿Qué diferencia hay entre una red de área local y
una externa?
6. ¿Que tipo de topología tiene la red del aula?
7 ¿Qué diferencia hay entre el hub y el router?
8. ¿Que hardware es necesario para conectarse a
Internet?
9. Comparte la carpeta Mis documentos de tu
ordenador de tal forma que los demás usuarios de la
red pueden acceder a ella , pero no puedan guardar ni
modificar los archivos.

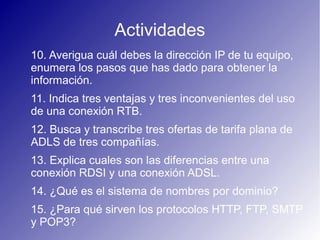

42. Actividades
10. Averigua cuál debes la dirección IP de tu equipo,
enumera los pasos que has dado para obtener la
información.
11. Indica tres ventajas y tres inconvenientes del uso
de una conexión RTB.
12. Busca y transcribe tres ofertas de tarifa plana de
ADLS de tres compañías.
13. Explica cuales son las diferencias entre una
conexión RDSI y una conexión ADSL.
14. ¿Qué es el sistema de nombres por dominio?
15. ¿Para qué sirven los protocolos HTTP, FTP, SMTP
y POP3?

43. 16. Investiga donde hay redes WIMAX en
España.
17. ¿Cual es el logotipo de una zona con
acceso gratuito a red Wifi?
18. ¿Qué es una PDA?
19 ¿Qué es el ZigBee?
20. Di si es verdadero o falso la siguiente
afirmación.
Las redes ad-hoc tiene un nodo central.
