1. Alumno: Williams E
Navarro
C.I.: 19.622.275
Profesor: Asdrúbal
Rodríguez

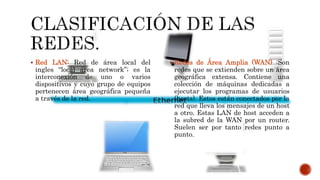

2.  Red LAN: Red de área local del
ingles “local área network”; es la
interconexión de uno o varios
dispositivos y cuyo grupo de equipos
pertenecen área geográfica pequeña
a través de la red.
 Redes de Área Amplia (WAN) :Son
redes que se extienden sobre un área
geográfica extensa. Contiene una
colección de máquinas dedicadas a
ejecutar los programas de usuarios
(hosts). Estos están conectados por la
red que lleva los mensajes de un host
a otro. Estas LAN de host acceden a
la subred de la WAN por un router.
Suelen ser por tanto redes punto a
punto.

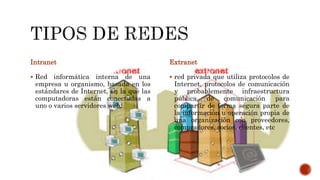

3. Intranet
 Red informática interna de una
empresa u organismo, basada en los
estándares de Internet, en la que las
computadoras están conectadas a
uno o varios servidores web.
Extranet
 red privada que utiliza protocolos de
Internet, protocolos de comunicación
y probablemente infraestructura
pública de comunicación para
compartir de forma segura parte de
la información u operación propia de
una organización con proveedores,
compradores, socios, clientes, etc

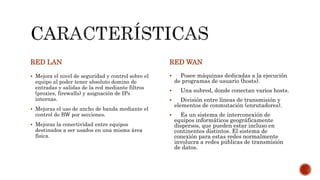

4. RED LAN
 Mejora el nivel de seguridad y control sobre el
equipo al poder tener absoluto domino de
entradas y salidas de la red mediante filtros
(proxies, firewalls) y asignación de IPs
internas.
 Mejoras el uso de ancho de banda mediante el
control de BW por secciones.
 Mejoras la conectividad entre equipos
destinados a ser usados en una misma área
física.
RED WAN
 Posee máquinas dedicadas a la ejecución
de programas de usuario (hosts).
 Una subred, donde conectan varios hosts.
 División entre líneas de transmisión y
elementos de conmutación (enrutadores).
 Es un sistema de interconexión de
equipos informáticos geográficamente
dispersos, que pueden estar incluso en
continentes distintos. El sistema de
conexión para estas redes normalmente
involucra a redes públicas de transmisión
de datos.

5. Redes LAN
 Bus
 Anillo
 Estrella
 estrella extendida
 Jerárquico
 Malla
 Árbol
 doble anillo
 Mixta
 Broadcas
 ttokens
Redes WAN
 Estrella
 Anillo
 Árbol
 Malla completa
 Intersección de anillos
 Malla Irregular

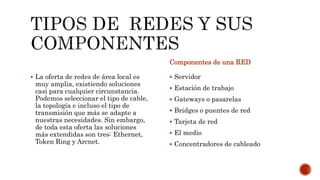

6.  La oferta de redes de área local es
muy amplia, existiendo soluciones
casi para cualquier circunstancia.
Podemos seleccionar el tipo de cable,
la topología e incluso el tipo de
transmisión que más se adapte a
nuestras necesidades. Sin embargo,
de toda esta oferta las soluciones
más extendidas son tres: Ethernet,
Token Ring y Arcnet.
Componentes de una RED
 Servidor
 Estación de trabajo
 Gateways o pasarelas
 Bridges o puentes de red
 Tarjeta de red
 El medio
 Concentradores de cableado

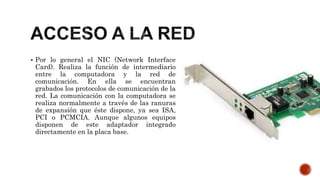

7.  Por lo general el NIC (Network Interface
Card). Realiza la función de intermediario
entre la computadora y la red de
comunicación. En ella se encuentran
grabados los protocolos de comunicación de la
red. La comunicación con la computadora se
realiza normalmente a través de las ranuras
de expansión que éste dispone, ya sea ISA,
PCI o PCMCIA. Aunque algunos equipos
disponen de este adaptador integrado
directamente en la placa base.

8. Guiados
 Cable Coaxial
 Fibra Óptica
 Par Trenzado
No Guiados
 Wirelest (wifi)
 Microondas
 Infratojos
 Bluetooth

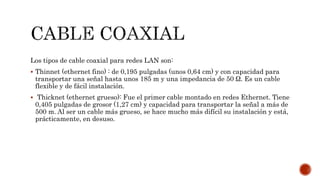

9. Los tipos de cable coaxial para redes LAN son:
 Thinnet (ethernet fino) : de 0,195 pulgadas (unos 0,64 cm) y con capacidad para
transportar una señal hasta unos 185 m y una impedancia de 50 Ω. Es un cable
flexible y de fácil instalación.
 Thicknet (ethernet grueso): Fue el primer cable montado en redes Ethernet. Tiene
0,405 pulgadas de grosor (1,27 cm) y capacidad para transportar la señal a más de
500 m. Al ser un cable más grueso, se hace mucho más difícil su instalación y está,
prácticamente, en desuso.

10. UTP (Unshielded Twisted Pair, par
trenzado no apantallado):
 Categoría 3, hasta 16 Mhz: Telefonía
de voz, 10Base-T Ethernet y Token
ring a 4 Mbs
 Categoría 4, hasta 20 Mhz: Token
Ring a 16 Mbs.
 Categoría 5, hasta 100 Mhz: Ethernet
100Base-TX.
 Categoría 5e, hasta 100 Mhz: Gigabit
Ethernet
 Categoría 6, hasta 250 Mhz.
STP (Shielded Twisted Pair, par
trenzado apantallado)
En los cables de fibra óptica la
información se transmite en forma de
pulsos de luz.
En un extremo del cable se coloca un
diodo luminoso (LED) o bien un láser,
que emite
la señal luminosa. Al otro extremo se
sitúa un detector de luz. Este cable
permite que la
atenuación sea mínima y que no se
produzca la interferencia de campos
magnéticos,

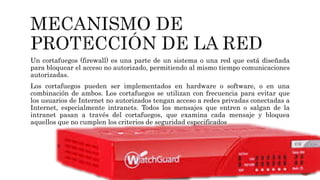

11. Un cortafuegos (firewall) es una parte de un sistema o una red que está diseñada
para bloquear el acceso no autorizado, permitiendo al mismo tiempo comunicaciones
autorizadas.
Los cortafuegos pueden ser implementados en hardware o software, o en una
combinación de ambos. Los cortafuegos se utilizan con frecuencia para evitar que
los usuarios de Internet no autorizados tengan acceso a redes privadas conectadas a
Internet, especialmente intranets. Todos los mensajes que entren o salgan de la
intranet pasan a través del cortafuegos, que examina cada mensaje y bloquea
aquellos que no cumplen los criterios de seguridad especificados
