- 1. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com REGLAMENTO DE EFICIENCIA ENERGETICA EN INSTALACIONES DE ALUMBRADO PUBLICO Manlleu - 10 Marzo 2009
- 2. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com SUMARIO 1.- OBJETIVO 2.- APLICACION 3.- REQUERIMIENTOS 4.- DOCUMENTACION 5.- MANTENIMIENTO DE LA EFICIENCIA ENERGETICA DE LAS INSTALACIONES 6.- INSPECCIONES Y VERIFICACIONES 7.- MEDICIONES 8.- DEFINICION DE LOS NIVELES DE ILUMINACION 9.- DEFINICION DE LA INSTALACION 10.- CALCULO DE LA EFICIENCIA ENERGETICA Y CALIFICACION DE LA INSTALACION 11.- CASO PRACTICO Tipo de vía Situación de proyecto – clase de alumbrado Nivel de iluminación Resplandor luminoso y luz intrusa o molesta Componentes de las instalaciones Factor de mantenimiento Eficiencia energética Componentes de las instalaciones

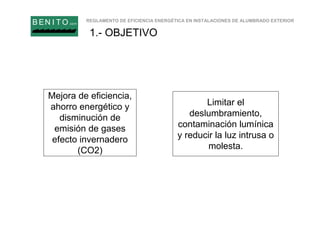

- 3. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com 1.- OBJETIVO Mejora de eficiencia, ahorro energético y disminución de emisión de gases efecto invernadero (CO2) Limitar el deslumbramiento, contaminación lumínica y reducir la luz intrusa o molesta.

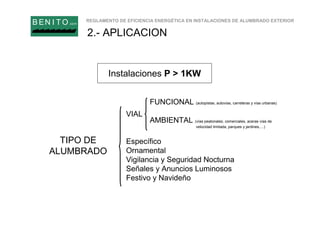

- 4. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Instalaciones P > 1KW 2.- APLICACION TIPO DE ALUMBRADO VIAL Específico Ornamental Vigilancia y Seguridad Nocturna Señales y Anuncios Luminosos Festivo y Navideño FUNCIONAL (autopistas, autovías, carreteras y vías urbanas) AMBIENTAL (vías peatonales, comerciales, aceras vías de velocidad limitada, parques y jardines,…)
- 5. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Nuevas instalaciones Instalaciones existentes cuando con un estudio de eficiencia energética la administración pública competente lo considere necesario Instalaciones con modificaciones importantes (Mayores del 50% de potencia o más del 50% de luminarias afectadas)

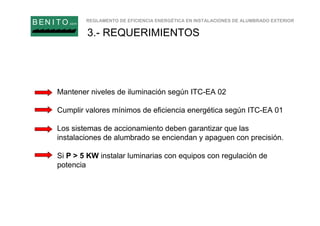

- 6. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com 3.- REQUERIMIENTOS Mantener niveles de iluminación según ITC-EA 02 Cumplir valores mínimos de eficiencia energética según ITC-EA 01 Los sistemas de accionamiento deben garantizar que las instalaciones de alumbrado se enciendan y apaguen con precisión. Si P > 5 KW instalar luminarias con equipos con regulación de potencia
- 7. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com 4.- DOCUMENTACION Toda instalación de alumbrado exterior debe incluir la documentación de eficiencia energética en forma de proyecto (cuando P > 5 KW) o de Memoria Técnica de Diseño (cuando P < 5 KW). Se añadirá al proyecto de Baja Tensión. La empresa instaladora debe confeccionar unas instrucciones para el correcto uso de la instalación y un PLAN DE MANTENIMIENTO. También una etiqueta energética que informe de la clase energética de la instalación.
- 8. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com 5.- MANTENIMIENTO DE LA EFICIENCIA ENERGETICA DE LAS INSTALACIONES El titular de la instalación debe mantener la instalación en perfecto estado de funcionamiento, consiguiendo los niveles mínimos de iluminación. La gestión del mantenimiento exige un registro de las operaciones. OBLIGA PLAN DE MANTENIMIENTO REPOSICION MASIVA DE LAMPARAS OPERACIONES DE LIMPIEZA DE LUMINARIAS TRABAJOS DE INSPECCION MEDICIONES ELECTRICAS

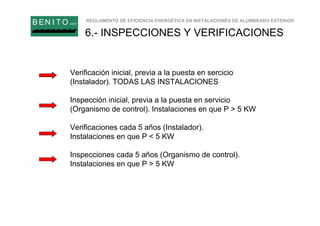

- 9. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com 6.- INSPECCIONES Y VERIFICACIONES Verificación inicial, previa a la puesta en sercicio (Instalador). TODAS LAS INSTALACIONES Inspección inicial, previa a la puesta en servicio (Organismo de control). Instalaciones en que P > 5 KW Verificaciones cada 5 años (Instalador). Instalaciones en que P < 5 KW Inspecciones cada 5 años (Organismo de control). Instalaciones en que P > 5 KW

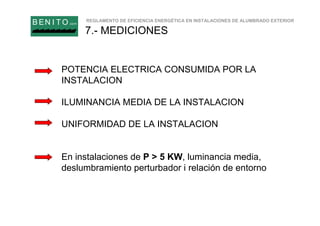

- 10. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com 7.- MEDICIONES POTENCIA ELECTRICA CONSUMIDA POR LA INSTALACION ILUMINANCIA MEDIA DE LA INSTALACION UNIFORMIDAD DE LA INSTALACION En instalaciones de P > 5 KW, luminancia media, deslumbramiento perturbador i relación de entorno
- 11. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com SUMARIO 1.- OBJETIVO 2.- APLICACION 3.- REQUERIMIENTOS 4.- DOCUMENTACION 5.- MANTENIMIENTO DE LA EFICIENCIA ENERGETICA DE LAS INSTALACIONES 6.- INSPECCIONES Y VERIFICACIONES 7.- MEDICIONES 8.- DEFINICION DE LOS NIVELES DE ILUMINACION 9.- DEFINICION DE LA INSTALACION 10.- CALCULO DE LA EFICIENCIA ENERGETICA Y CALIFICACION DE LA INSTALACION 11.- CASO PRACTICO Tipo de vía Situación de proyecto – clase de alumbrado Nivel de iluminación Resplandor luminoso y luz intrusa o molesta Componentes de las instalaciones Factor de mantenimiento Eficiencia energética Componentes de las instalaciones
- 12. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com 8.- DEFINICION DE LOS NIVELES DE ILUMINACION - ITC EA 02 - TIPO DE VIA Tabla 1 SITUACION DE PROYECTO Tablas 2 a 5 CLASE DE ALUMBRADO Tablas 2 a 5 NIVEL DE ILUMINACION Tabla 6 a 9

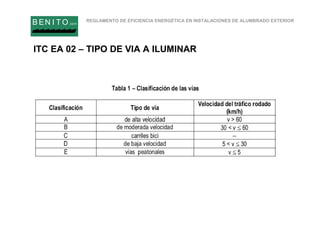

- 13. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 02 – TIPO DE VIA A ILUMINAR
- 14. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com VIAS DE ALTA VELOCIDAD ITC EA 02 – SITUACION DE PROYECTO - CLASE DE ALUMBRADO

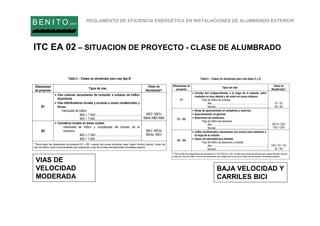

- 15. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com VIAS DE VELOCIDAD MODERADA BAJA VELOCIDAD Y CARRILES BICI ITC EA 02 – SITUACION DE PROYECTO - CLASE DE ALUMBRADO
- 16. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com VIAS PEATONALES ITC EA 02 – SITUACION DE PROYECTO - CLASE DE ALUMBRADO

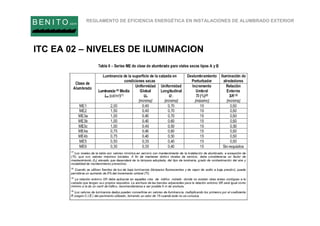

- 17. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 02 – NIVELES DE ILUMINACION
- 18. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.comB EN I T O.com ITC EA 02 – NIVELES DE ILUMINACION

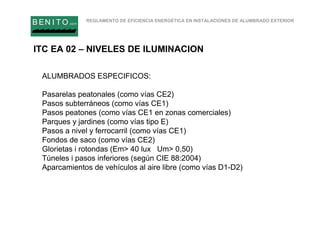

- 19. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ALUMBRADOS ESPECIFICOS: Pasarelas peatonales (como vías CE2) Pasos subterráneos (como vías CE1) Pasos peatones (como vías CE1 en zonas comerciales) Parques y jardines (como vías tipo E) Pasos a nivel y ferrocarril (como vías CE1) Fondos de saco (como vías CE2) Glorietas i rotondas (Em> 40 lux Um> 0,50) Túneles i pasos inferiores (según CIE 88:2004) Aparcamientos de vehículos al aire libre (como vías D1-D2) ITC EA 02 – NIVELES DE ILUMINACION
- 20. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 03 – RESPLANDOR LUMINOSO NOCTURNO Y LUZ INTRUSA O MOLESTA

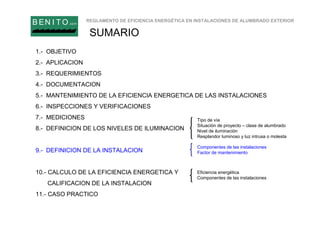

- 21. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com SUMARIO 1.- OBJETIVO 2.- APLICACION 3.- REQUERIMIENTOS 4.- DOCUMENTACION 5.- MANTENIMIENTO DE LA EFICIENCIA ENERGETICA DE LAS INSTALACIONES 6.- INSPECCIONES Y VERIFICACIONES 7.- MEDICIONES 8.- DEFINICION DE LOS NIVELES DE ILUMINACION 9.- DEFINICION DE LA INSTALACION 10.- CALCULO DE LA EFICIENCIA ENERGETICA Y CALIFICACION DE LA INSTALACION 11.- CASO PRACTICO Tipo de vía Situación de proyecto – clase de alumbrado Nivel de iluminación Resplandor luminoso y luz intrusa o molesta Componentes de las instalaciones Factor de mantenimiento Eficiencia energética Componentes de las instalaciones

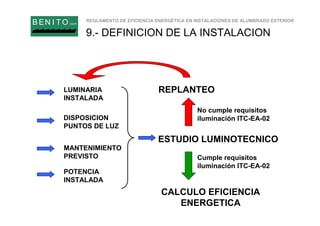

- 22. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com 9.- DEFINICION DE LA INSTALACION LUMINARIA INSTALADA DISPOSICION PUNTOS DE LUZ MANTENIMIENTO PREVISTO ESTUDIO LUMINOTECNICO CALCULO EFICIENCIA ENERGETICA Cumple requisitos iluminación ITC-EA-02 POTENCIA INSTALADA REPLANTEO No cumple requisitos iluminación ITC-EA-02
- 23. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com LAMPARAS Rendimiento > 65 lm/W ITC EA 04 – COMPONENTES DE LAS INSTALACIONES LAMPARAS Y LUMINARIAS Tipo de lámpara Vida Útil (horas) Potencia (W) Rendim. luminoso (lm/W) Pérdidas de Flujo (%) Temp. de color (º K) Rendim. De color IRC (Ra) Tiempo de encendido para alcanzar el régimen I conexión / In régimen Aplicación Incandes. 1000 10 – 1500 5 – 25 20 2500 – 3000 100 Instantáneo 1,0 Domestica Incandes. Halógenas 2000 10 – 2000 15 – 30 20 2800 – 3300 100 Instantáneo 1,0 Doemestica. Monumentos Fluoresc. Estándar 10000 4 – 215 40 – 100 16 2500 – 6500 60 – 95 1 segundo 2,0 Domestica. Oficinas Fluoresc. Compactas 6000- 9000 5 – 40 50 – 90 15 – 17 2500 – 6500 blanco cálido 80 – 90 Intantáneo - Domestica. Oficinas Inducción 60000 - 80 30 - - - - Lámparas V.M 15000- 16000 50 –1000 30 – 60 21 3000 – 6000 Blanco 25 – 60 4-5 minutos 1,6 Vial Industrial Luz de Mezcla 6000 160 –500 30 14 3500 60 1,5 minutos - Halogenuro Metálico 9000 30 – 2000 50 – 125 23 3500 – 6500 50 – 85 2 minutos 1,3 Deportivo. Comercial Lámparas V.S.A.P. 16000 30 – 1000 50 – 150 15 2000 – 2500 Blanco amari 20 – 80 6-7 minutos 1,2 Vial Indutrial Lámparas V.S.B.P. 14000 15 – 200 100 - 200 12 1700 amarillo – 7-12 minutos 0,95 Vial
- 24. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 04 – COMPONENTES DE LAS INSTALACIONES LUMINARIAS Rendimiento > 65 % (FUNCIONAL) > 55 % (AMBIENTAL) Se primarán luminarias con mayor IP en el bloque óptico y las de mayor rendimiento.

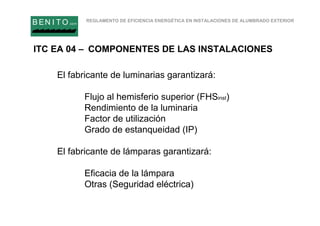

- 25. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com El fabricante de luminarias garantizará: Flujo al hemisferio superior (FHSinst) Rendimiento de la luminaria Factor de utilización Grado de estanqueidad (IP) El fabricante de lámparas garantizará: Eficacia de la lámpara Otras (Seguridad eléctrica) ITC EA 04 – COMPONENTES DE LAS INSTALACIONES

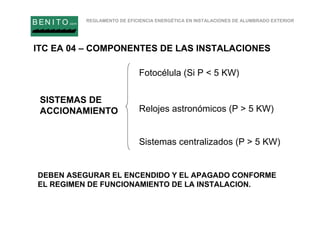

- 26. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.comB EN I T O.com SISTEMAS DE ACCIONAMIENTO Fotocélula (Si P < 5 KW) Relojes astronómicos (P > 5 KW) Sistemas centralizados (P > 5 KW) DEBEN ASEGURAR EL ENCENDIDO Y EL APAGADO CONFORME EL REGIMEN DE FUNCIONAMIENTO DE LA INSTALACION. ITC EA 04 – COMPONENTES DE LAS INSTALACIONES

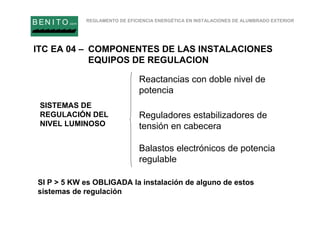

- 27. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com SISTEMAS DE REGULACIÓN DEL NIVEL LUMINOSO Reactancias con doble nivel de potencia Reguladores estabilizadores de tensión en cabecera Balastos electrónicos de potencia regulable SI P > 5 KW es OBLIGADA la instalación de alguno de estos sistemas de regulación ITC EA 04 – COMPONENTES DE LAS INSTALACIONES EQUIPOS DE REGULACION

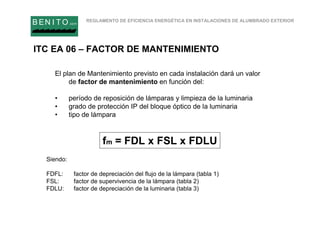

- 28. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 06 – FACTOR DE MANTENIMIENTO fm = FDL x FSL x FDLU Siendo: FDFL: factor de depreciación del flujo de la lámpara (tabla 1) FSL: factor de supervivencia de la lámpara (tabla 2) FDLU: factor de depreciación de la luminaria (tabla 3) El plan de Mantenimiento previsto en cada instalación dará un valor de factor de mantenimiento en función del: • período de reposición de lámparas y limpieza de la luminaria • grado de protección IP del bloque óptico de la luminaria • tipo de lámpara

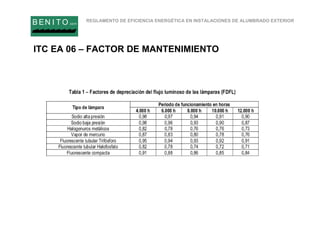

- 29. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 06 – FACTOR DE MANTENIMIENTO
- 30. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 06 – FACTOR DE MANTENIMIENTO
- 31. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 06 – FACTOR DE MANTENIMIENTO

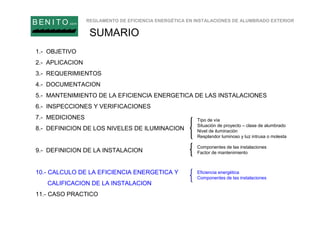

- 32. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com SUMARIO 1.- OBJETIVO 2.- APLICACION 3.- REQUERIMIENTOS 4.- DOCUMENTACION 5.- MANTENIMIENTO DE LA EFICIENCIA ENERGETICA DE LAS INSTALACIONES 6.- INSPECCIONES Y VERIFICACIONES 7.- MEDICIONES 8.- DEFINICION DE LOS NIVELES DE ILUMINACION 9.- DEFINICION DE LA INSTALACION 10.- CALCULO DE LA EFICIENCIA ENERGETICA Y CALIFICACION DE LA INSTALACION 11.- CASO PRACTICO Tipo de vía Situación de proyecto – clase de alumbrado Nivel de iluminación Resplandor luminoso y luz intrusa o molesta Componentes de las instalaciones Factor de mantenimiento Eficiencia energética Componentes de las instalaciones

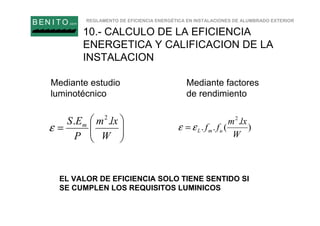

- 33. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com 10.- CALCULO DE LA EFICIENCIA ENERGETICA Y CALIFICACION DE LA INSTALACION = W lxm P ES m .. 2 ε ) . (.. 2 W lxm ff umLεε = Mediante estudio luminotécnico Mediante factores de rendimiento EL VALOR DE EFICIENCIA SOLO TIENE SENTIDO SI SE CUMPLEN LOS REQUISITOS LUMINICOS

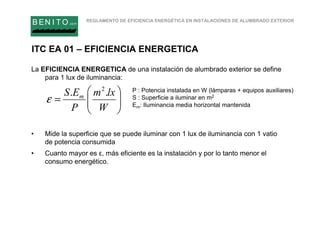

- 34. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 01 – EFICIENCIA ENERGETICA La EFICIENCIA ENERGETICA de una instalación de alumbrado exterior se define para 1 lux de iluminancia: • Mide la superficie que se puede iluminar con 1 lux de iluminancia con 1 vatio de potencia consumida • Cuanto mayor es ε, más eficiente es la instalación y por lo tanto menor el consumo energético. = W lxm P ES m .. 2 ε P : Potencia instalada en W (lámparas + equipos auxiliares) S : Superficie a iluminar en m2 Em: Iluminancia media horizontal mantenida

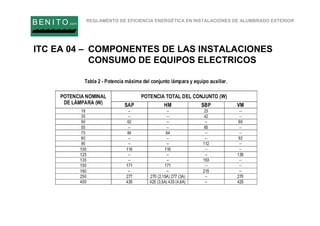

- 35. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 04 – COMPONENTES DE LAS INSTALACIONES CONSUMO DE EQUIPOS ELECTRICOS
- 36. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com EFICIENCIA ENERGETICA de una instalación de alumbrado puede definirse como un producto de eficiencias o rendimientos: εL= Eficacia de las lámparas y equipos auxiliares (lm/W) fm= Factor de mantenimiento de la instalación fu = Factor de utilización de la instalación, que engloba el rendimiento de la luminaria Cuanto mayor sea cada uno de los factores mayor será la eficiencia energética de la instalación, siempre y cuando se cumplan los NIVELES DE ILUMINACIÓN. ) . (.. 2 W lxm ff umLεε = ITC EA 01 – EFICIENCIA ENERGETICA

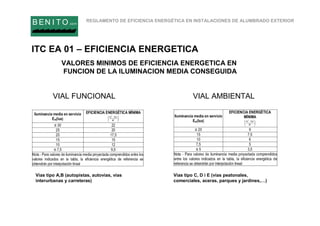

- 37. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 01 – EFICIENCIA ENERGETICA VIAL FUNCIONAL VIAL AMBIENTAL Vías tipo A,B (autopistas, autovías, vías interurbanas y carreteras) Vías tipo C, D i E (vías peatonales, comerciales, aceras, parques y jardines,…) VALORES MINIMOS DE EFICIENCIA ENERGETICA EN FUNCION DE LA ILUMINACION MEDIA CONSEGUIDA
- 38. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 01 – EFICIENCIA ENERGETICA CALIFICACION ENERGETICA DE LA INSTALACION • Se utiliza el índice de eficiencia energética (Iε) o su inversa (ICE, índice de consumo) • Los valores de εR se definen en función de los tipos de alumbrado y del nivel Em proyectado según la tabla. • La calificación se completa mediante las letras A-G R I ε ε ε = εI ICE 1 =

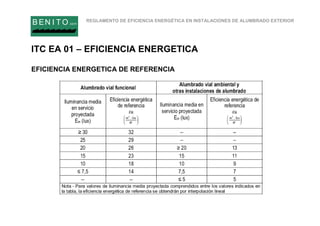

- 39. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 01 – EFICIENCIA ENERGETICA EFICIENCIA ENERGETICA DE REFERENCIA
- 40. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com ITC EA 01 – EFICIENCIA ENERGETICA CALIFICACION ENERGETICA DE LA INSTALACION

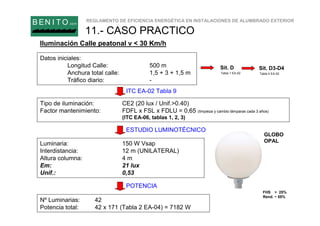

- 41. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com 11.- CASO PRACTICO Iluminación Calle peatonal v < 30 Km/h Datos iniciales: Longitud Calle: 500 m Anchura total calle: 1,5 + 3 + 1,5 m Tráfico diario: - Tipo de iluminación: CE2 (20 lux / Unif.>0.40) Factor mantenimiento: FDFL x FSL x FDLU = 0,65 (limpieza y cambio lámparas cada 3 años) (ITC EA-06, tablas 1, 2, 3) Luminaria: 150 W Vsap Interdistancia: 12 m (UNILATERAL) Altura columna: 4 m Em: 21 lux Unif.: 0,53 Nº Luminarias: 42 Potencia total: 42 x 171 (Tabla 2 EA-04) = 7182 W ITC EA-02 Tabla 9 ESTUDIO LUMINOTÉCNICO POTENCIA FHS > 25% Rend. ~ 55% Sit. D Tabla 1 EA-02 Sit. D3-D4 Tabla 4 EA-02 GLOBO OPAL
- 42. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Iluminación Calle Peatonal. Resultado Deslumbramiento

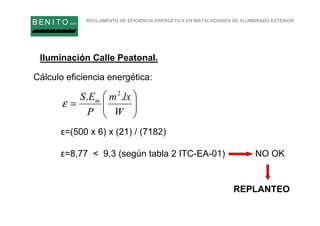

- 43. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Cálculo eficiencia energética: ε=(500 x 6) x (21) / (7182) ε=8,77 < 9,3 (según tabla 2 ITC-EA-01) NO OK = W lxm P ES m .. 2 ε REPLANTEO Iluminación Calle Peatonal.
- 44. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Iluminación Calle Peatonal v < 30 km/h. Datos iniciales: Longitud Calle: 500 m Anchura total calle: 1,5 + 3 + 1,5 m Tráfico diario: - Luminaria: 70 W Vsap Interdistancia: 15 m (UNILATERAL) Altura columna: 4 m Em: 24 lux Unif.: 0,42 Nº Luminarias: 34 Potencia total: 34 x 84 (Tabla 2 EA-04) = 2856 W ITC EA-02 Tabla 9 ESTUDIO LUMINOTÉCNICO POTENCIA Tipo de iluminación: CE2 (20 lux / Unif.>0.40) Factor mantenimiento: FDFL x FSL x FDLU = 0,65 (limpieza y cambio lámparas cada 3 años) (ITC EA-06, tablas 1, 2, 3) FHS < 1% Rend. ~ 70% Sit. D Tabla 1 EA-02 Sit. D3-D4 Tabla 4 EA-02 DUNA LIRA

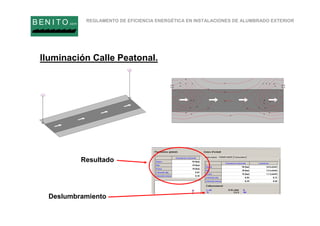

- 45. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Iluminación Calle Peatonal. Resultado Deslumbramiento
- 46. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Cálculo eficiencia energética: ε=(500 x 6) x (24) / (2856) ε=25,21 > 10,3 (según tabla 2 ITC-EA-01) OK = W lxm P ES m .. 2 ε Iluminación Calle Peatonal.
- 47. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Cálculo índice eficiencia energética: Iε= 25,21 / 14,6 Iε= 1,72 Calificación Energética A R I ε ε ε = Iluminación Calle Peatonal. (Tabla 3 ITC EA-01) (Tabla 4 ITC EA-01)
- 48. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Iluminación Calle Peatonal sin vehiculos. Datos iniciales: Longitud Calle: 500 m Anchura total calle: 1,5 + 3 + 1,5 m Tráfico diario: - Luminaria: 150 W Vsap Interdistancia: 8 m (TRESBOLILLO) Altura brazo parted: 4 m Em: 16 lux Nº Luminarias: 63 Potencia total: 63 x 171 (Tabla 2 EA-04) = 10773 W ITC EA-02 Tabla 8 ESTUDIO LUMINOTÉCNICO POTENCIA Tipo de iluminación: S1 (15 lux) Factor mantenimiento: FDFL x FSL x FDLU = 0,42 (limpieza y cambio lámparas cada 3 años) (ITC EA-06, tablas 1, 2, 3) FHS < 25% Rend. ~ 45% Sit. E Tabla 1 EA-02 Sit. E2 Tabla 5 EA-02 VILLA
- 49. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Iluminación Calle Peatonal. Resultado Deslumbramiento
- 50. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Cálculo eficiencia energética: ε=(500 x 6) x (16) / (10773) ε=4,46 < 7,8 (según tabla 2 ITC-EA-01) NO OK = W lxm P ES m .. 2 ε Iluminación Calle Peatonal.

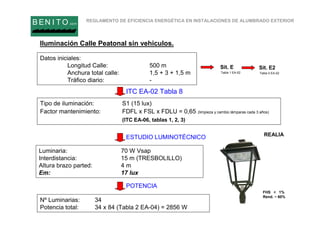

- 51. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Iluminación Calle Peatonal sin vehiculos. Datos iniciales: Longitud Calle: 500 m Anchura total calle: 1,5 + 3 + 1,5 m Tráfico diario: - Luminaria: 70 W Vsap Interdistancia: 15 m (TRESBOLILLO) Altura brazo parted: 4 m Em: 17 lux Nº Luminarias: 34 Potencia total: 34 x 84 (Tabla 2 EA-04) = 2856 W ITC EA-02 Tabla 8 ESTUDIO LUMINOTÉCNICO POTENCIA Tipo de iluminación: S1 (15 lux) Factor mantenimiento: FDFL x FSL x FDLU = 0,65 (limpieza y cambio lámparas cada 3 años) (ITC EA-06, tablas 1, 2, 3) FHS < 1% Rend. ~ 60% Sit. E Tabla 1 EA-02 Sit. E2 Tabla 5 EA-02 REALIA

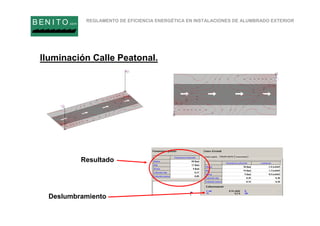

- 52. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Iluminación Calle Peatonal. Resultado Deslumbramiento

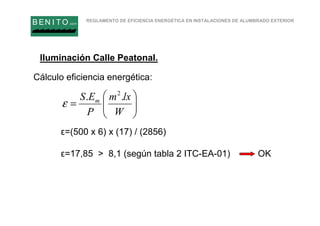

- 53. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Cálculo eficiencia energética: ε=(500 x 6) x (17) / (2856) ε=17,85 > 8,1 (según tabla 2 ITC-EA-01) OK = W lxm P ES m .. 2 ε Iluminación Calle Peatonal.
- 54. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Cálculo índice eficiencia energética: Iε= 17,85 / 11,8 Iε= 1,51 Calificación Energética A R I ε ε ε = Iluminación Calle Peatonal. (Tabla 3 ITC EA-01) (Tabla 4 ITC EA-01)
- 55. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Iluminación Vial v > 50 Km/h. Datos iniciales: Longitud Carretera: 1200 m Anchura total carretera: 1,5 + 8 + 1,5 m Tráfico diario: < 15000 Luminaria: 250 W Vsap Interdistancia: 28 m (UNILATERAL) Altura columna: 10 m Em: 26 lux Unif.: 0,43 Nº Luminarias: 44 Potencia total: 44 x 277 (Tabla 2 EA-04) = 12188 W ITC EA-02 Tabla 6 ESTUDIO LUMINOTÉCNICO POTENCIA Tipo de iluminación: ME2 (22.5 lux / Unif.:0.40) Factor mantenimiento: FDFL x FSL x FDLU = 0,65 (limpieza y cambio lámparas cada 3 años) (ITC EA-06, tablas 1, 2, 3) FHS < 1% Rend. ~ 77% Sit. A Tabla 1 EA-02 Tabla 2 EA-02 Sit. A1 DUNA SENIOR

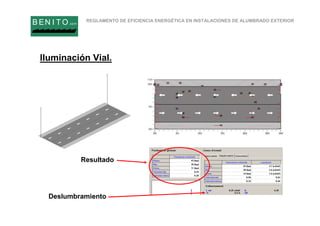

- 56. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Iluminación Vial. Resultado Deslumbramiento
- 57. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com = W lxm P ES m .. 2 ε Iluminación Vial. Cálculo eficiencia energética: ε=(1200 x 11) x (26) / (12188) ε=28,16 > 20,4 (según tabla 1 ITC-EA-01) OK
- 58. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com R I ε ε ε = Iluminación Vial. Cálculo índice eficiencia energética: Iε= 28,16 / 29,5 Iε= 0,95 Calificación Energética B (Tabla 3 ITC EA-01) (Tabla 4 ITC EA-01)

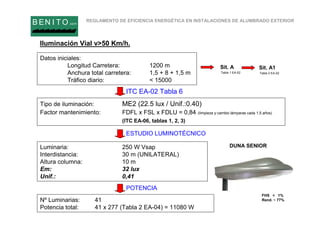

- 59. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Iluminación Vial v>50 Km/h. Datos iniciales: Longitud Carretera: 1200 m Anchura total carretera: 1,5 + 8 + 1,5 m Tráfico diario: < 15000 Luminaria: 250 W Vsap Interdistancia: 30 m (UNILATERAL) Altura columna: 10 m Em: 32 lux Unif.: 0,41 Nº Luminarias: 41 Potencia total: 41 x 277 (Tabla 2 EA-04) = 11080 W ITC EA-02 Tabla 6 ESTUDIO LUMINOTÉCNICO POTENCIA Tipo de iluminación: ME2 (22.5 lux / Unif.:0.40) Factor mantenimiento: FDFL x FSL x FDLU = 0,84 (limpieza y cambio lámparas cada 1,5 años) (ITC EA-06, tablas 1, 2, 3) FHS < 1% Rend. ~ 77% Sit. A Tabla 1 EA-02 Tabla 2 EA-02 Sit. A1 DUNA SENIOR
- 60. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com Iluminación Vial. Resultado Deslumbramiento

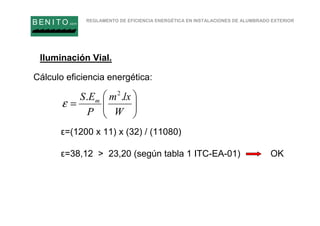

- 61. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com = W lxm P ES m .. 2 ε Iluminación Vial. Cálculo eficiencia energética: ε=(1200 x 11) x (32) / (11080) ε=38,12 > 23,20 (según tabla 1 ITC-EA-01) OK

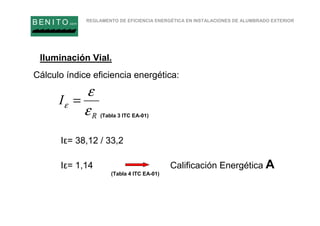

- 62. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com R I ε ε ε = Iluminación Vial. Cálculo índice eficiencia energética: Iε= 38,12 / 33,2 Iε= 1,14 Calificación Energética A (Tabla 3 ITC EA-01) (Tabla 4 ITC EA-01)
- 63. REGLAMENTO DE EFICIENCIAENERGÉTICA EN INSTALACIONES DE ALUMBRADO EXTERIOR B EN I T O.com GRACIAS por su atención David Roura droura@benito.com
