3. ILUMINACIÓN
 Es la acción o efecto de iluminar y se refiere al conjunto de dispositivos que se instalan para
producir ciertos efectos luminosos, tanto prácticos como decorativos.
 Luz artificial: proporcionada por la iluminación artificial mediante lámparas.

5. LÁMPARAS HALÓGENAS
 Producen luz brillante que toma radiantes a las superficies y más vibrantes a los colores y
duran casi el doble, son más pequeñas

6. LÁMPARAS INCANDESCENTES
 Su principio de funcionamiento es simple, se pasa una corriente eléctrica por un filamento
hasta que este alcanza una temperatura tan alta que emite radiaciones visibles por el ojo
humano.

7. LÁMPARAS FLUORESCENTES
 Son “lámparas de descarga. Una parte muy considerable de energía eléctrica se convierte
en luz y solo una pequeña parte produce calor.

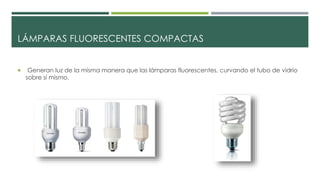

8. LÁMPARAS FLUORESCENTES COMPACTAS
 Generan luz de la misma manera que las lámparas fluorescentes, curvando el tubo de vidrio
sobre sí mismo.

9. LÁMPARAS DE DESCARGA
 Las lámparas de descarga de alta presión se caracterizan por su impresionante economía y su
capacidad para producir luz extremadamente brillante con dimensiones sumamente
pequeñas.

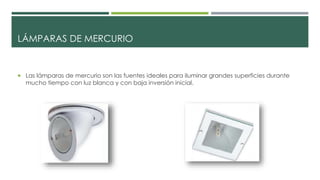

10. LÁMPARAS DE MERCURIO
 Las lámparas de mercurio son las fuentes ideales para iluminar grandes superficies durante
mucho tiempo con luz blanca y con baja inversión inicial.

11. LÁMPARA DE VAPOR DE SODIO
 Vapor de sodio a baja presión
 Vapor de sodio a alta presión

13. LUMINARIAS
 Luminarias para lámparas incandescentes o bombillas fluorescentes
 Luminarias para lámparas fluorescentes

16. A. ILUMINACIÓN GENERAL
 Proporciona una iluminación uniforme sobre toda el área iluminada

17. A. ILUMINACIÓN GENERAL

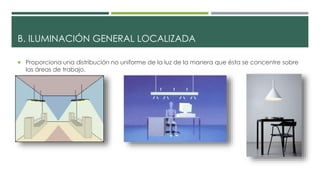

18. B. ILUMINACIÓN GENERAL LOCALIZADA
 Proporciona una distribución no uniforme de la luz de la manera que ésta se concentre sobre
las áreas de trabajo.

19. C. ILUMINACIÓN LOCALIZADA
 Se emplea cuando necesitamos una iluminación suplementaria cerca de la tarea visual para
realizar un trabajo concreto.

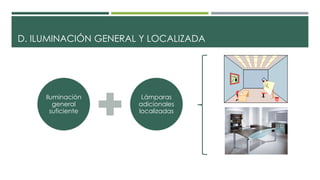

20. D. ILUMINACIÓN GENERAL Y LOCALIZADA
Iluminación
general
suficiente
Lámparas
adicionales
localizadas

21. D. ILUMINACIÓN GENERAL Y LOCALIZADA

23. A. ILUMINACIÓN DE ACENTUACIÓN
 Se busca dar más importancia al objeto iluminado.

24. B. ILUMINACIÓN DECORATIVA
 Se utiliza para decorar la arquitectura del local ya sea con los diferentes tonos o intensidades.

25. C. ILUMINACIÓN DE AMBIENTACIÓN
 Destinada a acompañar la idea
del local.
 Ayuda a crear una atmósfera
adecuada a nuestras
necesidades.
 Se usa en hospitales.

26. D. ILUMINACIÓN INCORPORADA A LA ARQUITECTURA
 Deberá acompañar el diseño arquitectónico.

28. SISTEMAS DE ILUMINACIÓN
Depende de la luminaria pues esta controla y
distribuye la luz emitida.
Necesitan cumplir una serie de características
ópticas, mecánicas y eléctricas.
Es importante que se cuide la forma y distribución
de la luz, el rendimiento y el deslumbramiento.

29. SISTEMAS DE ALUMBRADO
 Cuando una lámpara se enciende,
el flujo emitido llega a los objetos
del ambiente directa o
indirectamente por reflexión en
paredes y techo.
 La cantidad de luz que llega
determina los diferentes sistemas
de iluminación.

30. SISTEMAS DE ALUMBRADO

31. A. ILUMINACIÓN DIRECTA
Todo el flujo de las lámparas va dirigido hacia el suelo.
- Es más económico.
- Ofrece mayor rendimiento luminoso.
- El riesgo de deslumbramiento directo es muy alto.
- Produce sombras duras poco agradables a la vista.

32. B. ILUMINACIÓN INDIRECTA
Reflexión de la luz
sobre una superficie.
Las luminarias tienes
un rendimiento
superior.
- Cielorraso: 70 – 80%
- Paredes: 50 – 60%
La luz llega después
de reflejarse en el
cielorraso y paredes.
Iluminación
indirecta

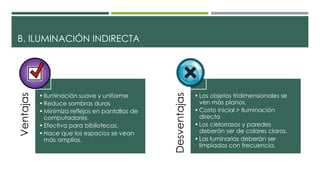

33. B. ILUMINACIÓN INDIRECTA
Ventajas
•Iluminación suave y uniforme
•Reduce sombras duras
•Minimiza reflejos en pantallas de
computadores.
•Efectiva para bibliotecas.
•Hace que los espacios se vean
más amplios.
Desventajas
•Los objetos tridimensionales se
ven más planos.
•Costo inicial > Iluminación
directa
•Los cielorrasos y paredes
deberán ser de colores claros.
•Las luminarias deberán ser
limpiadas con frecuencia.

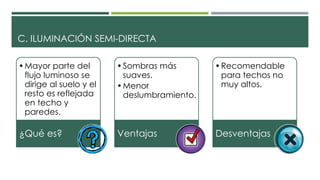

34. C. ILUMINACIÓN SEMI-DIRECTA
•Mayor parte del
flujo luminoso se
dirige al suelo y el
resto es reflejada
en techo y
paredes.
¿Qué es?
•Sombras más
suaves.
•Menor
deslumbramiento.
Ventajas
•Recomendable
para techos no
muy altos.
Desventajas

35. C. ILUMINACIÓN SEMI-DIRECTA

36. D. ILUMINACIÓN SEMI-INDIRECTA
En su parte inferior, ilumina con un difusor.
En la parte superior, envía luz al techo sin difusor.
Genera un efecto grato sin deslumbramientos y con sombras suaves.

37. D. ILUMINACIÓN SEMI-INDIRECTA

38. E. ILUMINACIÓN DIFUSA
El flujo se reparte al 50% entre
procedencia directa e indirecta.
El riesgo de deslumbramiento es bajo
y no hay sombras.
Da un aspecto monótono a la sala y
sin relieve a los objetos iluminados.
Se recomienda pintar techos y
paredes con colores claros.

39. E. ILUMINACIÓN DIFUSA

40. DISEÑO DE ILUMINACIÓN
INSTALACIONES ELÉCTRICAS

41. DISEÑO DE ILUMINACIÓN
SEGURI
DAD
CON-
FORT
RESAL-
TAR/
CREAR
- Obra arquitectónica
- Ambiente armónicco

42. PARÁMETROS PARA DISEÑO DE ILUMINACIÓN
INSTALACIONES ELÉCTRICAS

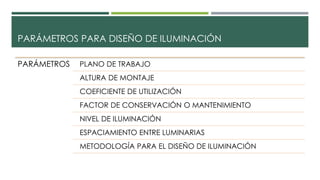

43. PARÁMETROS PARA DISEÑO DE ILUMINACIÓN
PARÁMETROS PLANO DE TRABAJO
ALTURA DE MONTAJE
COEFICIENTE DE UTILIZACIÓN
FACTOR DE CONSERVACIÓN O MANTENIMIENTO
NIVEL DE ILUMINACIÓN
ESPACIAMIENTO ENTRE LUMINARIAS
METODOLOGÍA PARA EL DISEÑO DE ILUMINACIÓN

44. I. PLANO DE TRABAJO
 Es donde se realiza el trabajo y por lo tanto donde se especifica y mide la iluminación.
Horizontal
A 0.85 m
del NPT
Limitado
por las
paredes
Detalle

45. II. ALTURA DE MONTAJE
 Es la altura que existe entre el plano de trabajo o altura de cavidad de piso y la lámpara
d’= Altura de
cavidad de techo
o de suspension
h= Altura de
montaje
p= Altura de
cavidad de piso
h’= Altura de piso a
techo
Cotas

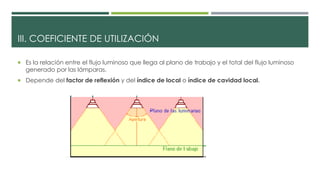

46. III. COEFICIENTE DE UTILIZACIÓN
 Es la relación entre el flujo luminoso que llega al plano de trabajo y el total del flujo luminoso
generado por las lámparas.
 Depende del factor de reflexión y del índice de local o índice de cavidad local.

47. 3.1. FACTOR DE REFLEXIÓN
 Reflexión: Producido cuando la superficie devuelve la luz incidente.
 Es la relación entre el flujo luminoso reflejado y el flujo luminoso incidente.

48. 3.2. ÍNDICE LOCAL
 Parámetro utilizado para
determinar el coeficiente
de utilización.
 Depende de la Relación
local.
RELACIÓN
LOCAL
Luminación
directa, semi
directa y difusa
𝑅. 𝐿 =
𝑎𝑛𝑐ℎ𝑜 ∗ 𝑙𝑎𝑟𝑔𝑜
ℎ ∗ (𝑎𝑛𝑐ℎ𝑜 + 𝑙𝑎𝑟𝑔𝑜)
L. indirecta,
semi-indirecta
𝑅. 𝐿 =
3 ∗ 𝑎𝑛𝑐ℎ𝑜 ∗ 𝑙𝑎𝑟𝑔𝑜
2 ∗ ℎ ∗ (𝑎𝑛𝑐ℎ𝑜 + 𝑙𝑎𝑟𝑔𝑜)

49. 3.2. ÍNDICE LOCAL

50. 3.3. ÍNDICE DE CAVIDAD LOCAL
 Es un parámetro que también sirve para determinar el coeficiente de utilización. Este índice
está dado en números desde 1 hasta 10.
𝑰. 𝑪. 𝑳 =
𝟓𝒉(𝒍 + 𝒂)
(𝒍 ∗ 𝒂)
𝐷𝑜𝑛𝑑𝑒:
ℎ: Altura de cavidad local (altura de montaje).
𝑙: Longitud del ambiente.
𝑎: Ancho del ambiente.

51. IV. FACTOR DE CONSERVACIÓN O MANTENIMIENTO
 Es la relación entre la iluminación de una instalación después de un periodo de uso y la
iluminación de la instalación nueva.
 Depende de tres elementos:
P.E.L. debido a la vida de la lámpara es de 10% a 25% más baja que la inicial
P.E.L. debido a la acumulación de suciedad en la luminaria y sobre las lámparas.
P.E.L. debido a la acumulación de suciedad sobre las paredes y techos.

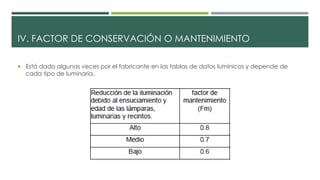

52. IV. FACTOR DE CONSERVACIÓN O MANTENIMIENTO
 Está dado algunas veces por el fabricante en las tablas de datos lumínicos y depende de
cada tipo de luminaria.

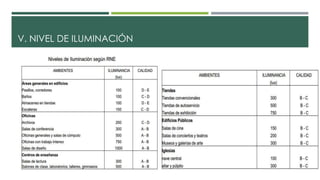

53. V. NIVEL DE ILUMINACIÓN
 Cantidad de energía radiante medida en un plano.
 De acuerdo al tipo de actividad a realizarse o de acuerdo al tipo de recinto.
 Se expresa en lux.
Lux
•Es la relación de flujo luminoso incidente
por unidad de área.
Valores
•Están dados por el RNE, Ministerio de
Energía y Minas, etc.

54. V. NIVEL DE ILUMINACIÓN

55. V. NIVEL DE ILUMINACIÓN

56. V. NIVEL DE ILUMINACIÓN

57. V. NIVEL DE ILUMINACIÓN

58. V. NIVEL DE ILUMINACIÓN

59. VI. ESPACIAMIENTO ENTRE LUMINARIAS
 Puntos a considerar:
El espaciamineto
debe ser entre 0.8
y 1.3 veces a la
altura de montaje
Algunas veces
está especificado
en las tablas de
datos lumínicos.
Manual de
Westinghouse

60. VII. METODOLOGÍA PARA EL DISEÑO DE ILUMINACIÓN
Nivel de
Iluminación
•(E) Determinado de
acuerdo a las tablas.
Sistema de
Iluminación
•Se selecciona de acuerdo al tipo de lámpara y
luminaria a utilizar.
Coef. de
Utilización
•(Cu) Para ello se necesita el índice local o indice de
cavidad local, y el factor de reflexion.
Factor de
manteni-
miento
•(Fm) Lo da el fabricante y es específico
para c/ tipo de lámpara.
Número de
lúmenes
necesarios
• 𝑁 =
𝐸∗𝑆
𝐶𝑢∗𝐹𝑚
Número de
lámparas
necesarias
•n =
𝑁
𝑁 𝑝𝑜𝑟 𝑙á𝑚𝑝𝑎𝑟𝑎

61. VII. METODOLOGÍA PARA EL DISEÑO DE ILUMINACIÓN
Número de
luminarias
• # =
𝑛
𝑛 𝑝𝑜𝑟 𝑙𝑢𝑚𝑖𝑛𝑎𝑟𝑖𝑎
Separación
entre
lámparas
• Comprobar la separación
entre lámparas según la
tabla de datos lumínicos o
según Westinghouse.
