1. Sistema Integrado
de Mejora Continua
Regional Distrito Capital
Centro de Electricidad, Electrónica y Telecomunicaciones
Programa de Articulación con la Educación Media
PRUEBA DE CONOCIMIENTOS
Fecha: 2014
Versión 2
Página 1 de 3
NOMBRE Y APELLIDOS DEL APRENDIZ:
FECHA DE REALIZACIÓN:
INSTITUCIÓN EDUCATIVA:
INSTRUCCIONES
Apreciados aprendices de las Instituciones Educativas la presente es el CUESTIONARIO para valorar los
conocimientos en las competencias: “Instalar redes internas de acuerdo con el diseño eléctrico” “Construir
acometidas e instalar equipos de medida de energía eléctrica en baja tensión requeridos para el uso de
instalaciones residenciales y comerciales.”, se hace necesario para seguir enriqueciendo el proceso, llevado hasta
el momento, contar con su disposición, responsabilidad y honestidad en la ejecución de las actividades planteadas.
PREGUNTAS DE SELECCIÓN MÚLTIPLE CON ÚNICA RESPUESTA
Este tipo de preguntas consta de un enunciado y cuatro opciones de respuesta (a, b, c, d). Sólo una de estas opciones
responde correctamente la pregunta. Usted debe seleccionar la respuesta correcta y marcar la letra que identifica la
opción elegida.
1. (8 Puntos) Relacione los conceptos de la columna izquierda con las definiciones de la columna derecha,
colocando el respectivo número en la casilla correspondiente:
CONCEPTO O TERMINO DEFINICIÓN
1. CORTOCIRCUITO
Imagen o signo que describe una unidad, magnitud o situación determinada y que se utiliza
como forma convencional de entendimiento colectivo.
2. INSPECCIÓN
Es el contacto de personas o animales con elementos o partes conductivas que
normalmente no se encuentran energizadas. Pero en condiciones de falla de los
aislamientos se puedan energizar.
3. CONTACTO DIRECTO
Representación gráfica de las características de diseño y las especificaciones para
construcción o montaje de equipos y obras eléctricas.
4. SÍMBOLO
Condición no controlada que tiene el potencial de causar lesiones a personas, daños a
instalaciones o afectaciones al medio ambiente.
5. CONTACTO INDIRECTO Es el contacto de personas o animales con conductores activos de una instalación eléctrica.
6. PLANO ELÉCTRICO
Haz luminoso producido por el flujo de corriente eléctrica a través de un medio aislante, que
produce radiación y gases calientes.
7. ARCO ELÉCTRICO
Unión de muy baja resistencia entre dos o más puntos de diferente potencial del mismo
circuito.
8. PELIGRO
Conjunto de actividades tales como medir, examinar, ensayar o comparar con requisitos
establecidos, una o varias características de un producto o instalación eléctrica, para
determinar su conformidad.
2. (5 Puntos) Relacione los conceptos de la columna izquierda con las definiciones de la columna derecha,
colocando el respectivo número en la casilla correspondiente:
CONCEPTO O TERMINO DEFINICIÓN
1. LUMINOTECNIA Flujo reflejado por los cuerpos
2. EFICIENCIA LUMINOSA Ciencia que estudia las distintas formas de producción de luz, su control y aplicación.
3. ILUMINANCIA Rendimiento energético de una fuente y mide la calidad de la fuente.
4. LUMINANCIA Cantidad de luz emitida por una fuente luminosa en un segundo.
5. FLUJO LUMINOSO Flujo luminoso que incide sobre una superficie.
3. (8 Puntos) Relacione los conceptos de la columna izquierda con las definiciones de la columna derecha,
colocando el respectivo número en la casilla correspondiente:
CONCEPTO O TERMINO DEFINICIÓN
1.
CONEXIÓN
EQUIPOTENCIAL
Está constituido por: Dispositivo de Protección contra sobrecorriente, el conductor y el
aparato de salida (electrodoméstico, etc.) y se clasifica según la capacidad del dispositivo de
sobrecorriente que le protege.
2. CARGA
Es el conductor o conjunto de conductores enterrados que sirven para establecer una
conexión con el suelo.
3.
INTERRUPTOR
AUTOMATICO
Dispositivo con contactos hembra, diseñado para instalación fija en una estructura o parte de
un equipo, cuyo propósito es establecer una conexión eléctrica con una clavija.
4. EMPALME
Conexión eléctrica entre dos o más puntos, de manera que cualquier corriente que pase, no
genere una diferencia de potencial sensible entre ambos puntos.
5. TOMACORRIENTE Reglamento Técnico de Instalaciones Eléctricas y Código Eléctrico Colombiano.
6. RETIE Y NTC 2050
Conexión eléctrica destinada a unir dos partes de conductores, para garantizar continuidad
eléctrica y mecánica
7.
ELECTRODO DE
PUESTA A TIERRA
La potencia eléctrica requerida para el funcionamiento de uno o varios equipos eléctricos o la
potencia que transporta un circuito.
8. CIRCUITO RAMAL
Dispositivo diseñado para que abra el circuito automáticamente cuando se produzca una
sobrecorriente predeterminada.

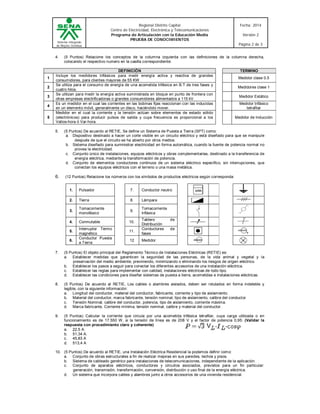

2. Sistema Integrado
de Mejora Continua
Regional Distrito Capital
Centro de Electricidad, Electrónica y Telecomunicaciones
Programa de Articulación con la Educación Media
PRUEBA DE CONOCIMIENTOS
Fecha: 2014
Versión 2
Página 2 de 3
4. (5 Puntos) Relacione los conceptos de la columna izquierda con las definiciones de la columna derecha,
colocando el respectivo numero en la casilla correspondiente:
DEFINICIÓN TERMINO
1
Incluye los medidores trifásicos para medir energía activa y reactiva de grandes
consumidores, para clientes mayores de 55 KW
Medidor clase 0.5
2
Se utiliza para el consumo de energía de una acometida trifásica en B.T de tres fases y
cuatro hilos.
Medidores clase 1
3
Se utilizan para medir la energía activa suministrada en bloque en punto de frontera con
otras empresas electrificadoras o grandes consumidores alimentados a 115 kV.
Medidor Estático
4
Es un medidor en el cual las corrientes en las bobinas fijas reaccionan con las inducidas
en un elemento móvil, generalmente un disco, haciéndolo mover.
Medidor trifásico
tetrafilar
5
Medidor en el cual la corriente y la tensión actúan sobre elementos de estado sólido
(electrónicos) para producir pulsos de salida y cuya frecuencia es proporcional a los
Vatios-hora ó Var-hora.
Medidor de Inducción
5. (5 Puntos) De acuerdo al RETIE, Se define un Sistema de Puesta a Tierra (SPT) como:
a. Dispositivo destinado a hacer un corte visible en un circuito eléctrico y está diseñado para que se manipule
después de que el circuito se ha abierto por otros medios.
b. Sistema diseñado para suministrar electricidad en forma automática, cuando la fuente de potencia normal no
provea la electricidad.
c. Conjunto único de instalaciones, equipos eléctricos y obras complementarias, destinado a la transferencia de
energía eléctrica, mediante la transformación de potencia.
d. Conjunto de elementos conductores continuos de un sistema eléctrico específico, sin interrupciones, que
conectan los equipos eléctricos con el terreno o una masa metálica.
6. (12 Puntos) Relacione los números con los símbolos de productos eléctricos según corresponda:
1. Pulsador 7. Conductor neutro
2. Tierra 8. Lámpara
3.
Tomacorriente
monofásico
9.
Tomacorriente
trifásica
4. Conmutable 10.
Tablero de
Distribución
5.
Interruptor Termo
magnético
11.
Conductores de
fases
6.
Conductor Puesta
a Tierra
12 Medidor
7. (5 Puntos) El objeto principal del Reglamento Técnico de Instalaciones Eléctricas (RETIE) es:
a. Establecer medidas que garanticen la seguridad de las personas, de la vida animal y vegetal y la
preservación del medio ambiente; previniendo, minimizando o eliminando los riesgos de origen eléctrico.
b. Establecer los pasos a seguir para conectar los diferentes accesorios de una instalación eléctrica.
c. Establecer las reglas para implementar con calidad, instalaciones eléctricas de todo tipo.
d. Establecer las condiciones para diseñar sistemas de puesta a tierra, acometidas e instalaciones eléctricas.
8. (5 Puntos) De acuerdo al RETIE, Los cables o alambres aislados, deben ser rotulados en forma indeleble y
legible, con la siguiente información:
a. Longitud del conductor, material del conductor, fabricante, corriente y tipo de aislamiento.
b. Material del conductor, marca fabricante, tensión nominal, tipo de aislamiento, calibre del conductor
c. Tensión Nominal, calibre del conductor, potencia, tipo de aislamiento, corriente máxima.
d. Marca fabricante, Corriente mínima, tensión nominal, calibre y material del conductor.
9. (5 Puntos) Calcular la corriente que circula por una acometida trifásica tetrafilar, cuya carga utilizada o en
funcionamiento es de 17.550 W, si la tensión de línea es de 208 V y el factor de potencia 0,95: (Validar la
respuesta con procedimiento claro y coherente)
a. 22,5 A.
b. 51,34 A.
c. 45,83 A
d. 513,4 A
10. (5 Puntos) De acuerdo al RETIE, una Instalación Eléctrica Residencial la podemos definir como:
a. Conjunto de obras estructurales a fin de realizar mejoras en sus paredes, techos y pisos.
b. Sistema de cableado genérico para instalaciones de telecomunicaciones, independiente de la aplicación.
c. Conjunto de aparatos eléctricos, conductores y circuitos asociados, previstos para un fin particular:
generación, transmisión, transformación, conversión, distribución o uso final de la energía eléctrica.
d. Un sistema que incorpora cables y alambres junto a otros accesorios de una vivienda residencial.

3. Sistema Integrado
de Mejora Continua
Regional Distrito Capital
Centro de Electricidad, Electrónica y Telecomunicaciones
Programa de Articulación con la Educación Media
PRUEBA DE CONOCIMIENTOS
Fecha: 2014
Versión 2
Página 3 de 3
11. (5 Puntos) De acuerdo al RETIE, la definición de acometida es:
a. Conjunto de aparatos eléctricos, conductores y circuitos asociados, previstos para un fin particular:
generación, transmisión, transformación, conversión, distribución o uso final de la energía eléctrica.
b. Es la necesaria para el funcionamiento normal de un aparato y la protección contra contactos directos.
c. Derivación de la red local del servicio respectivo, que llega hasta el registro de corte del inmueble.
d. Grupo de elementos conductores equipotenciales, en contacto eléctrico con el suelo o una masa metálica de
referencia común, que distribuye las corrientes eléctricas de falla en el suelo o en la masa.
12. (5 Puntos) Para efecto del RETIE las instalaciones para uso final de la electricidad se clasifican en:
a. Residenciales, Comerciales, Especiales.
b. Básicas, Residenciales, Singular
c. Especiales, Provisionales, Residenciales.
d. Básicas, Especiales, Provisionales.
13. (8 Puntos) Se conectan dos lámparas controladas independientemente con interruptor sencillo, en el gráfico
pictórico del montaje se debe alambrar según el montaje planteado:
14. (12 Puntos) De acuerdo a la gráfica, coloque debidamente el número correspondiente según el nombre del
componente o parte del sistema:
Circuito Eléctrico
Motor
Caja de Medidor
Acometida Parcial
Interruptores Automáticos
Luminarias
Transformador
Acometida principal
Portalámparas
Tablero de Distribución
Sistema de puesta a tierra
Interruptores Manuales
15. (7 Puntos) Se conectan dos lámparas controladas desde dos puntos con conmutadores, definir cuál esquema
unifilar es el correcto:
