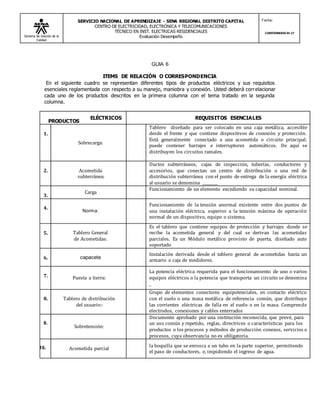

1. GUIA 6
ITEMS DE RELACIÓN O CORRESPONDENCIA
En el siguiente cuadro se representan diferentes tipos de productos eléctricos y sus requisitos
esenciales reglamentada con respecto a su manejo, maniobra y conexión. Usted deberá correlacionar
cada uno de los productos descritos en la primera columna con el tema tratado en la segunda
columna.
PRODUCTOS
ELÉCTRICOS REQUISITOS ESENCIALES
1.
Sobrecarga:
Tablero diseñado para ser colocado en una caja metálica, accesible
desde el frente y que contiene dispositivos de conexión y protección.
Está generalmente conectado a una acometida o circuito principal;
puede contener barrajes e interruptores automáticos. De aquí se
distribuyen los circuitos ramales.
2. Acometida
subterránea:
Ductos subterráneos, cajas de inspección, tuberías, conductores y
accesorios, que conectan un centro de distribución o una red de
distribución subterránea con el punto de entrega de la energía eléctrica
al usuario se denomina ________
3.
Carga
Funcionamiento de un elemento excediendo su capacidad nominal.
4.
Norma:
Funcionamiento de la tensión anormal existente entre dos puntos de
una instalación eléctrica, superior a la tensión máxima de operación
normal de un dispositivo, equipo o sistema.
5. Tablero General
de Acometidas:
Es el tablero que contiene equipos de protección y barrajes donde se
recibe la acometida general y del cual se derivan las acometidas
parciales. Es un Módulo metálico provisto de puerta, diseñado auto
soportado
6. capacete
Instalación derivada desde el tablero general de acometidas hasta un
armario o caja de medidores.
7. Puesta a tierra:
La potencia eléctrica requerida para el funcionamiento de uno o varios
equipos eléctricos o la potencia que transporta un circuito se denomina
_
8. Tablero de distribución
del usuario::
Grupo de elementos conectores equipotenciales, en contacto eléctrico
con el suelo o una masa metálica de referencia común, que distribuye
las corrientes eléctricas de falla en el suelo o en la masa. Comprende
electrodos, conexiones y cables enterrados
9.
Sobretensión:
Documento aprobado por una institución reconocida, que prevé, para
un uso común y repetido, reglas, directrices o características para los
productos o los procesos y métodos de producción conexos, servicios o
procesos, cuya observancia no es obligatoria.
10. Acometida parcial
la boquilla que se enrosca a un tubo en la parte superior, permitiendo
el paso de conductores, e, impidiendo el ingreso de agua.
Sistema de Gestión de la
Calidad
SERVICIO NACIONAL DE APRENDIZAJE - SENA REGIONAL DISTRITO CAPITAL
CENTRO DE ELECTRICIDAD, ELECTRÓNICA Y TELECOMUNICACIONES
TÉCNICO EN INST. ELECTRICAS RESIDENCIALES
Evaluación Desempeño
Fecha:
CUESTIONARIO 01-17

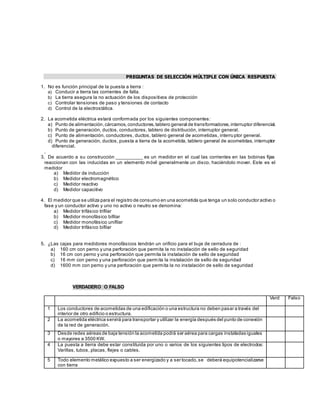

2. PREGUNTAS DE SELECCIÓN MÚLTIPLE CON ÚNICA RESPUESTA
1. No es función principal de la puesta a tierra :
a) Conducir a tierra las corrientes de falla.
b) La tierra asegura la no actuación de los dispositivos de protección
c) Controlar tensiones de paso y tensiones de contacto
d) Control de la electrostática.
2. La acometida eléctrica estará conformada por los siguientes componentes:
a) Punto de alimentación,cárcamos,conductores,tablero general de transformadores,interruptor diferencial.
b) Punto de generación, ductos, conductores, tablero de distribución, interruptor general.
c) Punto de alimentación, conductores, ductos, tablero general de acometidas, interruptor general.
d) Punto de generación, ductos, puesta a tierra de la acometida, tablero general de acometidas, interruptor
diferencial.
,
3. De acuerdo a su construcción __________ es un medidor en el cual las corrientes en las bobinas fijas
reaccionan con las inducidas en un elemento móvil generalmente un disco, haciéndolo mover. Este es el
medidor
a) Medidor de inducción
b) Medidor electromagnético
c) Medidor reactivo
d) Medidor capacitivo
4. El medidor que se utiliza para el registro de consumo en una acometida que tenga un solo conductor activo o
fase y un conductor activo y uno no activo o neutro se denomina:
a) Medidor trifásico trifilar
b) Medidor monofásico bifilar
c) Medidor monofásico unifilar
d) Medidor trifásico bifilar
5. ¿Las cajas para medidores monofásicos tendrán un orificio para el buje de cerradura de :
a) 160 cm con perno y una perforación que permita la no instalación de sello de seguridad
b) 16 cm con perno y una perforación que permita la instalación de sello de seguridad
c) 16 mm con perno y una perforación que permita la instalación de sello de seguridad
d) 1600 mm con perno y una perforación que permita la no instalación de sello de seguridad
VERDADERO O FALSO
Verd Falso
1 Los conductores de acometidas de una edificación o una estructura no deben pasar a través del
interior de otro edificio o estructura.
2 La acometida eléctrica servirá para transportar y utilizar la energía después del punto de conexión
de la red de generación.
3 Desde redes aéreas de baja tensión la acometida podrá ser aérea para cargas instaladas iguales
o mayores a 3500 KW.
4 La puesta a tierra debe estar constituida por uno o varios de los siguientes tipos de electrodos:
Varillas, tubos, placas, flejes o cables.
5 Todo elemento metálico expuesto a ser energizado y a ser tocado,se deberá equipotencializarse
con tierra
