Las resistencias son componentes electrónicos en forma de cacahuete que dificultan el paso de la corriente eléctrica. Se reconocen por sus bandas de colores, que indican su valor en ohmios. Sirven para limitar la intensidad de corriente en circuitos eléctricos y electrónicos, y pueden producir calor al oponerse al paso de la corriente.

1. RESISTENCIAS
ELECTRONICAS

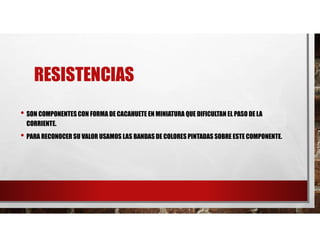

2. RESISTENCIAS
• SON COMPONENTES CON FORMA DE CACAHUETE EN MINIATURA QUE DIFICULTAN EL PASO DE LA
CORRIENTE.
• PARA RECONOCER SU VALOR USAMOS LAS BANDAS DE COLORES PINTADAS SOBRE ESTE COMPONENTE.

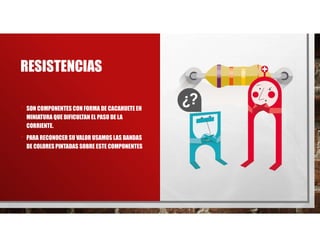

3. RESISTENCIAS
• SON COMPONENTES CON FORMA DE CACAHUETE EN
MINIATURA QUE DIFICULTAN EL PASO DE LA
CORRIENTE.
• PARA RECONOCER SU VALOR USAMOS LAS BANDAS
DE COLORES PINTADAS SOBRE ESTE COMPONENTES

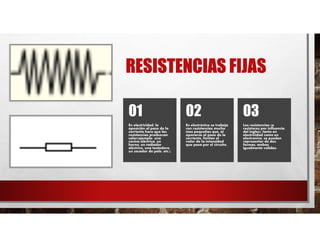

4. RESISTENCIAS FIJAS
En electricidad, la
oposición al paso de la
corriente hace que las
resistencias produzcan
calor(ejemplo: una
cocina eléctrica, un
horno, un radiador
eléctrico, una tostadora,
un secador de pelo, etc.).
0101
En electrónica se trabaja
con resistencias mucho
mas pequeñas que, al
oponerse al paso de la
corriente, limitan el
valor de la intensidad
que pasa por el circuito.
0202
Las resistencias (o
resistores por influencia
del ingles), tanto en
electricidad como en
electronica, se pueden
representar de dos
formas, ambas
igualmente validas:
0303

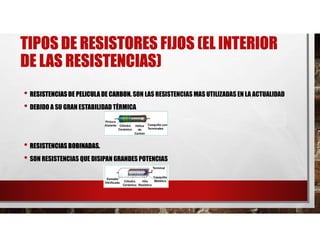

5. TIPOS DE RESISTORES FIJOS (EL INTERIOR
DE LAS RESISTENCIAS)
• RESISTENCIAS DE PELICULA DE CARBON. SON LAS RESISTENCIAS MAS UTILIZADAS EN LA ACTUALIDAD
• DEBIDO A SU GRAN ESTABILIDAD TÉRMICA
• RESISTENCIAS BOBINADAS.
• SON RESISTENCIAS QUE DISIPAN GRANDES POTENCIAS

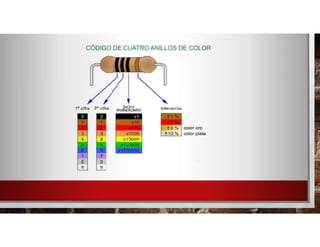

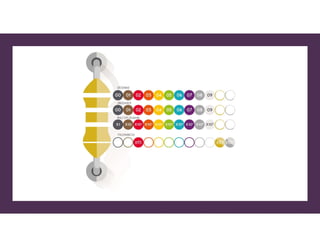

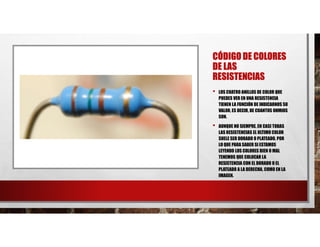

6. CÓDIGO DE COLORES
DE LAS
RESISTENCIAS
• LOS CUATRO ANILLOS DE COLOR QUE
PUEDES VER EN UNA RESISTENCIA
TIENEN LA FUNCIÓN DE INDICARNOS SU
VALOR, ES DECIR, DE CUANTOS OHMIOS
SON.
• AUNQUE NO SIEMPRE, EN CASI TODAS
LAS RESISTENCIAS EL ULTIMO COLOR
SUELE SER DORADO O PLATEADO, POR
LO QUE PARA SABER SI ESTAMOS
LEYENDO LOS COLORES BIEN O MAL
TENEMOS QUE COLOCAR LA
RESISTENCIA CON EL DORADO O EL
PLATEADO A LA DERECHA, COMO EN LA
IMAGEN.

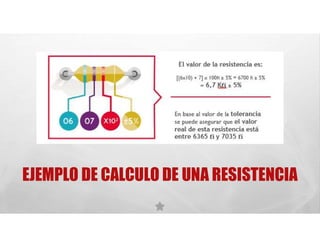

9. EJEMPLO DE CALCULO DE UNA RESISTENCIA
